AI8051U_STC8H8K64U _RA8889_8080参考代码（v1.3)

bw***

文章导引：

（1）STC8H8K64U搭配RA8889如何控制TFT彩屏（附SPI4源码）
（2）51单片机(STC8H8K64U)加上RA8889可以点高分辨率TFT彩屏（附I2C源码下载）
（3）51单片机(STC8H8K64U/STC8051U34K64)_RA8889_8080参考代码（v1.3)
（4）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动大屏_硬件SPI4_参考代码（v1.3)

单片机实际不限，这里采用的STC最新、主推的型号，
比如STC8H8K64U、STC8051U34K64进行实验测试，您可以换用不同型号。
目前测试这两个系列，显示速度均相当不错，软件设计也是极为简单。
各篇文章下方均提供源码供参考下载。

RA8889是一款瑞佑科技推出的高性能液晶控制芯片，单片机下指令即可，
可以驱动最高1366x768等液晶屏，其内建JEPG解码引擎，图形驱动引擎，
因此显示速度相当不错，是单片机扩展彩屏UI的好搭档。
也有低阶的型号比如RA8871M,RA8873M等，可根据实际需求选择。
RA8889功能方框图：


本例提供并口8080通信代码，下方简单做一下介绍。

硬件：
STC8H8K64U/STC8051U34K64 + RA8889开发板
==硬件跳线变更为并口8080模式，PS=00x，R143，R142不接，R141无关

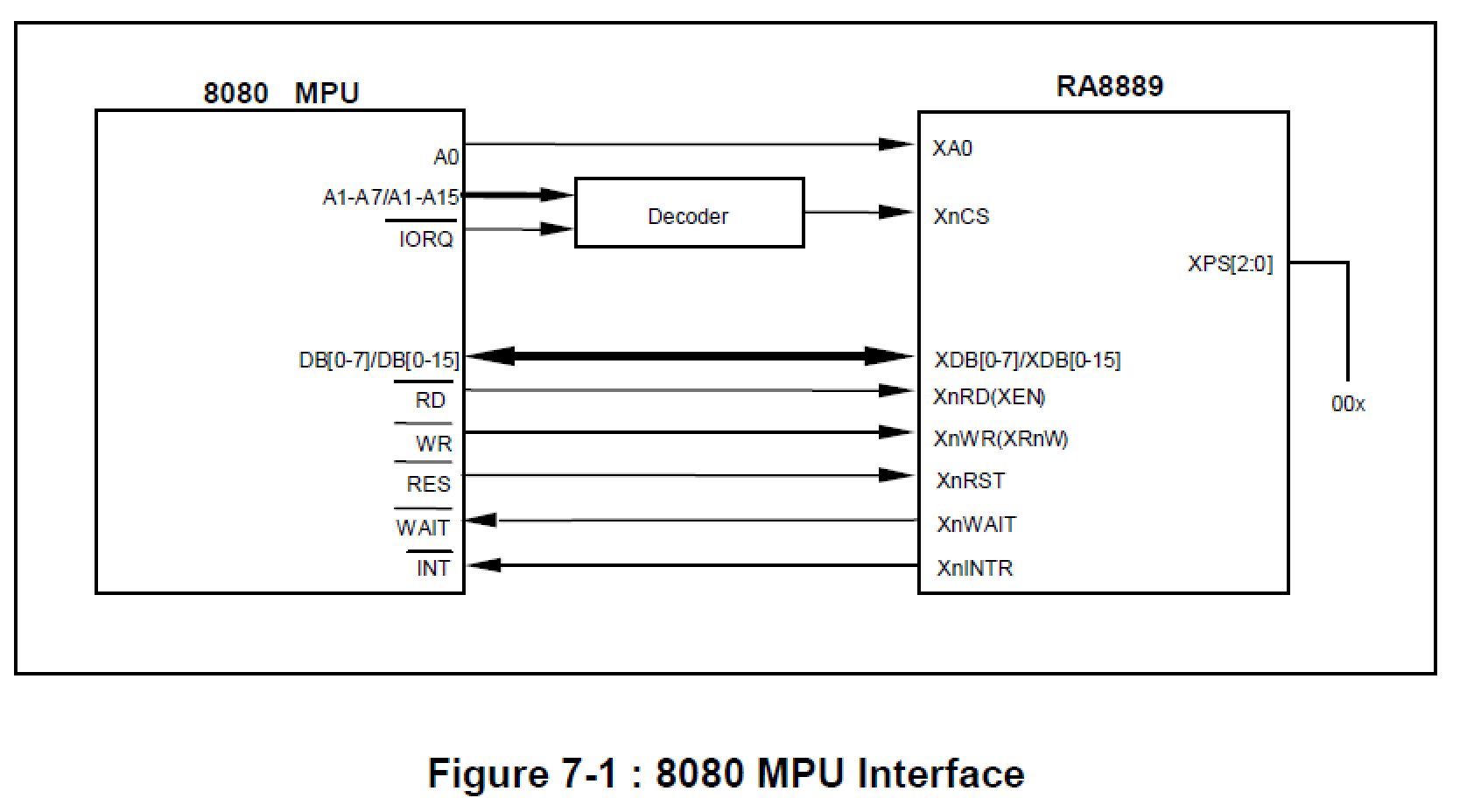

8080接口电路连接图：

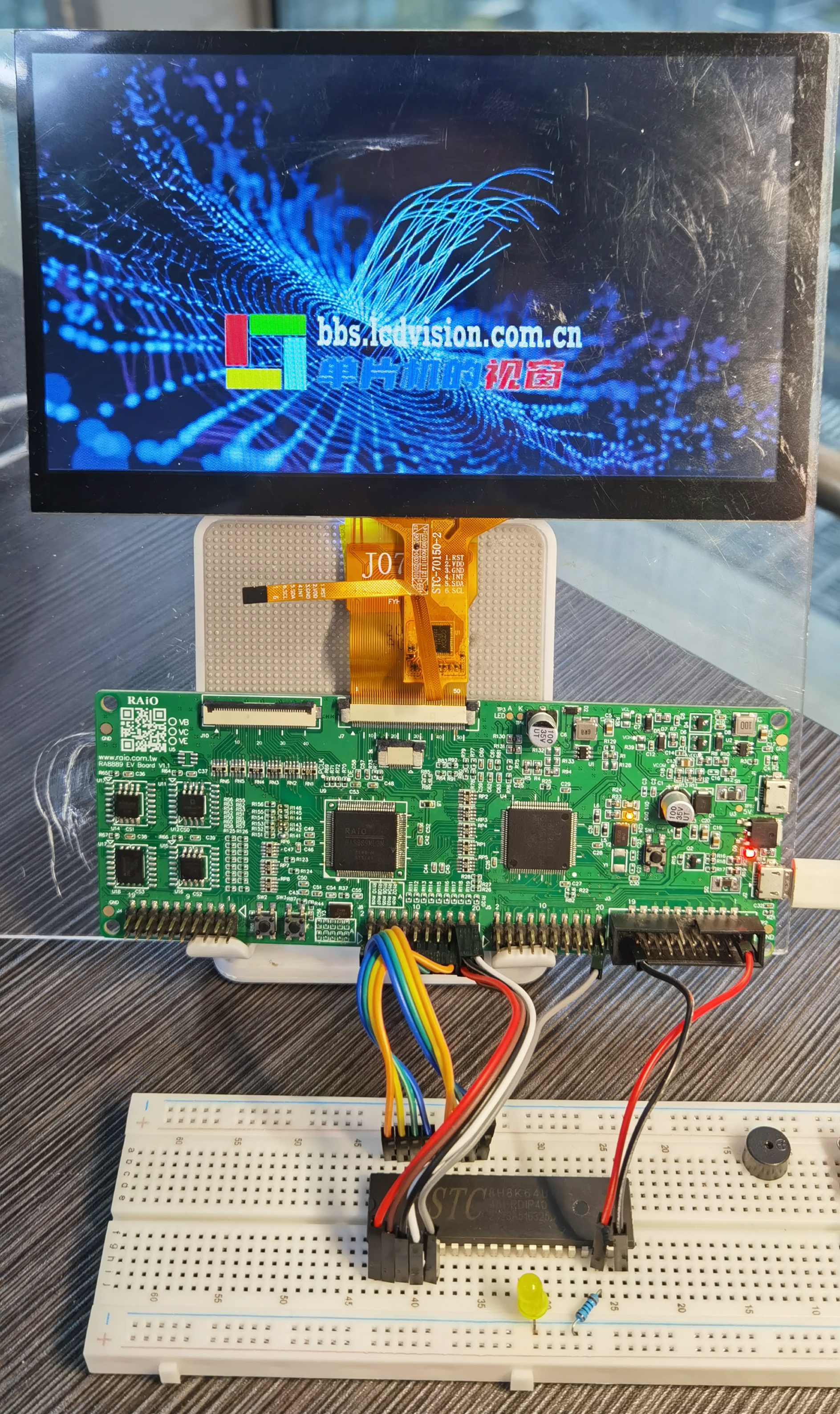

实物连接图：


RA8889开发板外接MCU连接器之引脚定义：


【v1.3 代码说明】
（1）该代码采用8080，通信接口定义：
        P2                Data_Bus             8位通信数据线    DB0--DB7
        P0.0        RA8889_CS                RA8889片选                 XnSC
        P0.1        RA8889_RD                RA8889的读                 XnRD(XEN)
        P0.2        RA8889_RS                RA8889的地址         XA0
        P0.3        RA8889_WR                RA8889的写                 XnWR(XRNW)
        P0.4        RA8889_RST                RA8889硬件复位

（2）使用J-Link等工具将RA8889_Demo文件夹内的RA8889_Demo_F103_8080_SPI_floating_firmware.hex
烧录到RA8889开发板上，将F103与RA8889的接线设定为高阻态。

（3）核心文件存放在RA8889_01_Kernel文件夹下：
        RA8889_51.c                 为底层接口文件
        RA8889_API_51.c         为用户层接口文件
        RA8889_MCU_IF.c         为单片机接口文件（通信接口定义及通信函数）
        UserDef.h                         为用户自定义参数文件
        delay.c                                延迟函数，请根据单片机的主频修正

（4）演示以下常用功能：
        Introduction();                                //文字介绍
        Geometry_Demo();                        //几何绘图演示
        Show_JPG();                                        //调用FLASH的JPG图片显示
        Show_BMP();                                        //调用FLASH的BMP图片显示
        Fade_in_Fade_out();                        //图片淡入淡出演示
        Show_AVI();                                        //调用FLASH的AVI影片播放
        Show_PNG();                                        //调用FLASH的PNG图片显示

***实际测试结果：和SPI通信方式比较，运行以上演示程序时，显示文字会略微快一些，其它差别不大。

源码下载：
STC8H_RA8889_8080_v1.3.zip (12.97 MB, 下载次数: 79)

2024-7-12 15:40 上传

点击文件名下载附件
