8051U最小核心板（bluepill大小

叁只*** · 发表于 2024-7-7 17:47:40

最近发现新的8051U芯片
加了许多外设，比如说 I2C, SPI, QSPI, I2S, TFPU 这些东西，
相较于来说有了非常大的提升，
同时在嘉立创上寻找有没有类似的bluepill开发板，无果。
于是画了一些时间做了两个板子开源出来
（有部分电路抄的试验箱，小白一个，不是太会设计和layout（地平面乱糟糟的真的很抱歉QAQ
（验证好了，没问题√
(我知道SD卡画反了，文件里面修复了，不过图不想搞新的了就放这边了
那么进入正题

相同点:
1.两个板子除了P5.6 P5.7没有GPIO没有引出以外其余的全部引出,
2.引脚引出顺序是相同的（也就是说如果你画了扩展版，两个版本是兼容的
3.均引出了P3.1 P3.0 5v 和Gnd 这样大家可以通过XH2.56转杜邦线快捷的烧录（虽然说都做上面去了
4.给板子均预留了AT24CXX的焊盘（如果你喜欢的话可以焊接上去
4.电源LED指示灯，以及GPIO直接控制的LED
5.使用的是LQFP-48封装的8051U的
6.同时又放了反向击穿二极管用来稳压（应该是过压保护吧。。。
7.而且还有自恢复保险丝0805封装大小。
8.MCU电平均为3.3v
不同点:
1.很明显的你可以看出来其中一个板子是通过STC8H8K64U进行下载的
(没错我把一箭双雕的原理图裁了一部分下去，而且双串口都引出了，有个没灯而已。。)
(支持自动断电下载！！！！)，
一个是通过USB-HID方式进行下载（我做了等长）（这个肯定不支持断电下载)，
这个相较于之前那个原理图和板子上使用的元器件更少了一些，当然也有不方便的地方！。
2.有STC8H8K64U的那个板子支持3.3vV和5V下载电平的切换!!!!,
使用0欧姆电阻但是只能焊接一个！！！一个！一个！
(你也不喜欢新到的板子因为你焊接错了给他烧了吧。。。
3.按键的区别，这个方面看原理图吧
（我不想敲了QAQ，（简单说一下就是为了能让STC8H8K64U能更新USB to 2-TTL的程序，使用了2个按钮，所以说给到user的就没掉了。。。。
（你不是三个吗？还有一个给了rst
4.有STC8H8K64U的板子SD卡和AT24Cxx 只能安装一个 (安装两个你也插不进去。。。
5.有STC8H8K64U的板子多了两个Txd Rxd通信指示灯

关于下载方式：
有TTL的略掉了。。

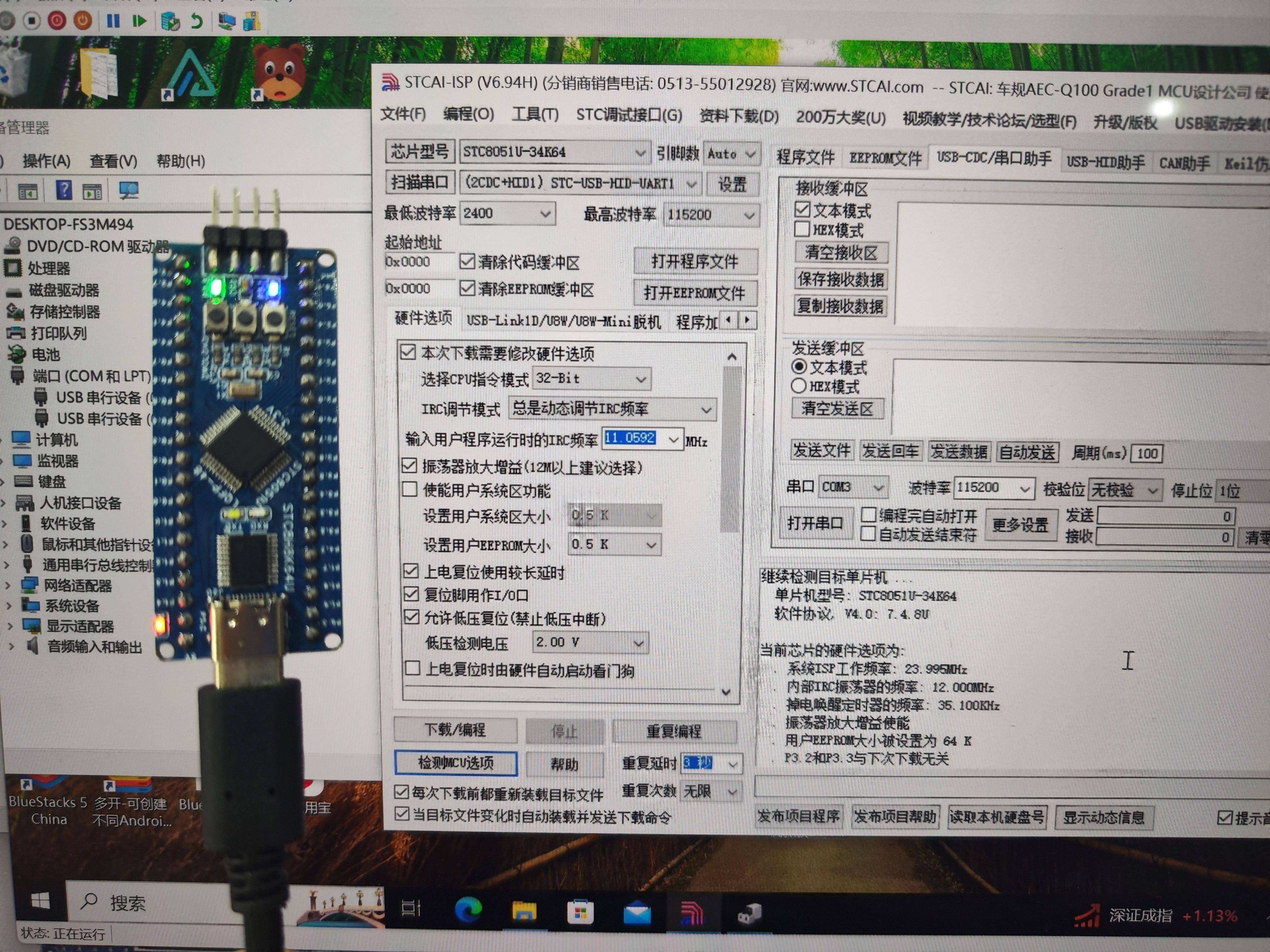

关于USB下载,目前通过阅读文档来看的话，全部焊接好了,在插电之前按住Download 按键。

原理图部分（使用嘉立创eda绘制):
