手电的待机功耗太高了.2ma .设置了掉电模式, 尴尬,不会唤醒

[复制链接]
vb2***
  • 打卡等级：以坛为家I
  • 打卡总天数：353
  • 最近打卡：2025-05-04 01:05:06
已绑定手机

130

主题

1522

回帖

1871

积分

金牌会员

积分
1871
发表于 2024-7-4 11:53:38 | 显示全部楼层
御坂美*** 发表于 2024-7-4 10:10
啊这，是不会再次休眠还是？

现在弄好了. 但是又有新问题了
不是手册上说的 掉电模式 0.4UA   而是 105UA
  1. #include <STC8G.H>

  2. #include "intrins.h"

  3.

  4. #define MAIN_Fosc 11059200UL

  5. unsigned int pwm_levels[] = {5,15 ,80,255 };

  6.

  7. unsigned char PWM_SAVE;

  8. sbit KEY1 = P3^2;

  9. bit key_flag;

  10. unsigned char PWM_MODE;

  11. unsigned char time_out;

  12.

  13. void PWM_init(void)

  14. {

  15.     CCON = 0x00;

  16.     CMOD = 0x08;

  17.     CL = 0x00;

  18.     CH = 0x00;

  19.

  20.     CCAPM1 = 0x42;

  21.     PCA_PWM1 = 0x00;

  22.     CCAP1L = 0x00;

  23.     CCAP1H = 0x00;

  24.         CR=1;

  25. }

  26.

  27.

  28. //void pwm_init(void);

  29. //void delayms(u16 ms);

  30.

  31. //void pwm_init(void)

  32. //{

  33. //

  34. //    CCON = 0x00;

  35. //    CMOD = 0x08;

  36. //    CL = 0x00;

  37. //    CH = 0x00;

  38.

  39. //    CCAPM1 = 0x42;

  40. //    PCA_PWM1 = 0x00;

  41. //    CCAP1L = ld;

  42. //    CCAP1H = ld;

  43.

  44. //        CR=1;

  45. ////        while(1);

  46. //}

  47.

  48. void PWM_updata(unsigned int duty) {

  49.     if(duty > 0) {                              // 如果占空比大于0

  50.         CCAP1L = duty;                       // 更新CCR4计数值

  51.           CCAP1H = duty;

  52.         CCAPM1 = 0x42;                         // 使能PWM输出

  53.

  54.     } else {

  55.         CCAP1L = 0x00;

  56.           CCAP1H = 0x00;

  57.         CCAPM1 = 0x00;

  58. //        P33 = 1; P34 = 1;                       // 将P3.3和P3.4设置为高电平

  59.     }

  60. }

  61.

  62.

  63. // 定时器0中断服务程序

  64. void Timer0_Isr(void) interrupt 1 {

  65.

  66.         static unsigned char key_sta;               // 按键状态机变量

  67.

  68.     // 按键状态机

  69.     switch(key_sta) {

  70.         case 0:                                 // 状态0：等待按键

  71.             if (KEY1 == 0) key_sta++;            // 如果按键按下，进入状态1

  72.             break;

  73.         case 1:                                 // 状态1：确认按键

  74.             if (KEY1 == 0) key_sta++;            // 如果按键持续按下，进入状态2

  75.             else key_sta = 0;                   // 否则返回状态0

  76.             break;

  77.         case 2:                                 // 状态2：等待按键释放

  78.             if (KEY1 == 1) key_sta++;            // 如果按键释放，进入状态3

  79.             break;

  80.         case 3:                                 // 状态3：按键完成

  81.             key_flag = 1;                       // 设置按键标志位

  82.             key_sta = 0;                        // 重置状态机

  83.             break;

  84.         default:                                // 默认状态，重置状态机

  85.             key_sta = 0;

  86.             break;

  87.     }

  88.

  89.

  90.     if (time_out < 30) time_out++;              // 如果未超时，增加超时计数器

  91.

  92.

  93. }

  94.

  95.

  96. void Timer0_Init(void) {

  97.     AUXR &= 0x7F;                               // 设置定时器时钟为12T模式

  98.     TMOD &= 0xF0;                               // 设置定时器模式

  99.     TL0 = 0x00;                                 // 设置定时初值低字节

  100.     TH0 = 0x4C;                                 // 设置定时初值高字节

  101.     TF0 = 0;                                    // 清除TF0标志

  102.     TR0 = 1;                                    // 开始定时器0计时

  103.     IE = 0x02;                                  // 开启定时器0中断

  104. }

  105.

  106.

  107. void delayms(unsigned int ms)

  108. {

  109.         unsigned int i;

  110.         do{

  111.                 i = MAIN_Fosc /10000;

  112.                 while(--i);

  113.         }while(--ms);

  114. }

  115.

  116. void INT0_Isr() interrupt 0

  117. {

  118.     P10 = !P10;                                 //测试端口

  119. }

  120.

  121.

  122. void main()

  123. {

  124.    P_SW2=0x80;                                   // 初始化扩展寄存器

  125.      P3M0 = P3M1 =  0x00;

  126.

  127.         PWM_init();

  128.

  129.         Timer0_Init();                              // 初始化定时器0

  130.          IT0=1;EX0=1;

  131.         EA=1;

  132.         _nop_();_nop_();_nop_();_nop_();

  133.         PCON=0x02;_nop_();_nop_();_nop_();_nop_();

  134.

  135.

  136.  while(1)

  137.  {

  138.

  139.          if(key_flag) {                          // 如果有按键事件

  140.

  141.             key_flag = 0;                       // 清除按键标志位

  142.

  143.             if (time_out < 30) {                // 如果按键没有超时

  144.                 PWM_MODE++;                     // 增加PWM模式

  145.                 if(PWM_MODE > (sizeof(pwm_levels)/sizeof(pwm_levels[0]))) // 防止超出数组范围

  146.                     PWM_MODE = 1;               // 循环回第一个模式

  147.

  148.                 PWM_updata(pwm_levels[PWM_MODE - 1]); // 更新PWM占空比

  149.                 time_out = 0;                   // 重置超时计数器

  150.             } else {                            // 如果按键超时

  151.                 if(PWM_MODE) {                  // 如果有输出状态

  152.                     PWM_SAVE = PWM_MODE;        // 保存当前PWM模式

  153.                     PWM_MODE = 0;               // 清空PWM模式

  154.                     PWM_updata(0);              // 关闭PWM输出

  155.                 } else {                        // 如果处于关闭状态

  156.                     if(PWM_SAVE == 0) PWM_SAVE = 1; // 首次按键启动最低亮度

  157.                     PWM_MODE = PWM_SAVE;        // 恢复之前的PWM模式

  158.                     time_out = 0;               // 重置超时计数器

  159.                    PWM_updata(pwm_levels[PWM_MODE - 1]);    // 更新PWM占空比（此处的PWM_MODE*20可能是错误的，应该使用pwm_levels数组）

  160.

  161.          PCON=0x02;_nop_();_nop_();_nop_();_nop_();

  162.

  163.                     }

  164.             }

  165.         }

  166.     }

  167. }

  168.

  169.

  170.

  171.

  172.

  173.

  174. //      if (KEY1 == 0) {

  175. //            delayms(10);

  176. //            if (KEY1 == 0) {

  177. //                      if (noShiftTime >= 3000 ) {

  178. //                    ld = 0; // 关闭LED

  179. //                        }

  180. //

  181. //                gear = (gear + 1) % 5; // 切换档位，循环回到0

  182. //                while (!KEY1); // 等待按钮释放

  183. //                 noShiftTime = 0;

  184. //            }

  185. //        }

  186. //

  187. //                 // 检查是否长时间未换挡

  188. //        if (noShiftTime >= 3000) { // 如果3秒（或3000毫秒）未换挡

  189. //            gear = 0; // 可以选择将档位重置为0或其他默认档位

  190. //            ld = 0; // 关闭LED

  191. //            noShiftTime = 0; // 重置计时器

  192. //        }

  193. //

  194. //

  195. //

  196. //        switch (gear) {

  197. //            case 0:

  198.

  199. //                        ld=0;

  200. //                break;

  201. //            case 1:

  202.

  203. //                ld=2;

  204. //                break;

  205. //            case 2:

  206.

  207. //                ld=15;

  208. //                break;

  209. //            case 3:

  210. //

  211. //                ld=30;

  212. //                break;

  213. //                          case 4:

  214. //

  215. //                ld=255;

  216. //                break;

  217. //        }

  218. //  delayms(10);

  219. //    }

  220. //}

  221.

  222.

  223.

  224.

  225.

  226.

复制代码
回复 支持 反对

使用道具 举报 送花
vb2***
  • 打卡等级：以坛为家I
  • 打卡总天数：353
  • 最近打卡：2025-05-04 01:05:06
已绑定手机

130

主题

1522

回帖

1871

积分

金牌会员

积分
1871
发表于 2024-7-4 12:19:53 | 显示全部楼层
御坂美*** 发表于 2024-7-4 11:43
我看你代码里面就进while之前睡了一次，while里面就没有判断再次进入睡眠的代码了 ...

这下完美了..哈哈哈哈哈哈哈哈

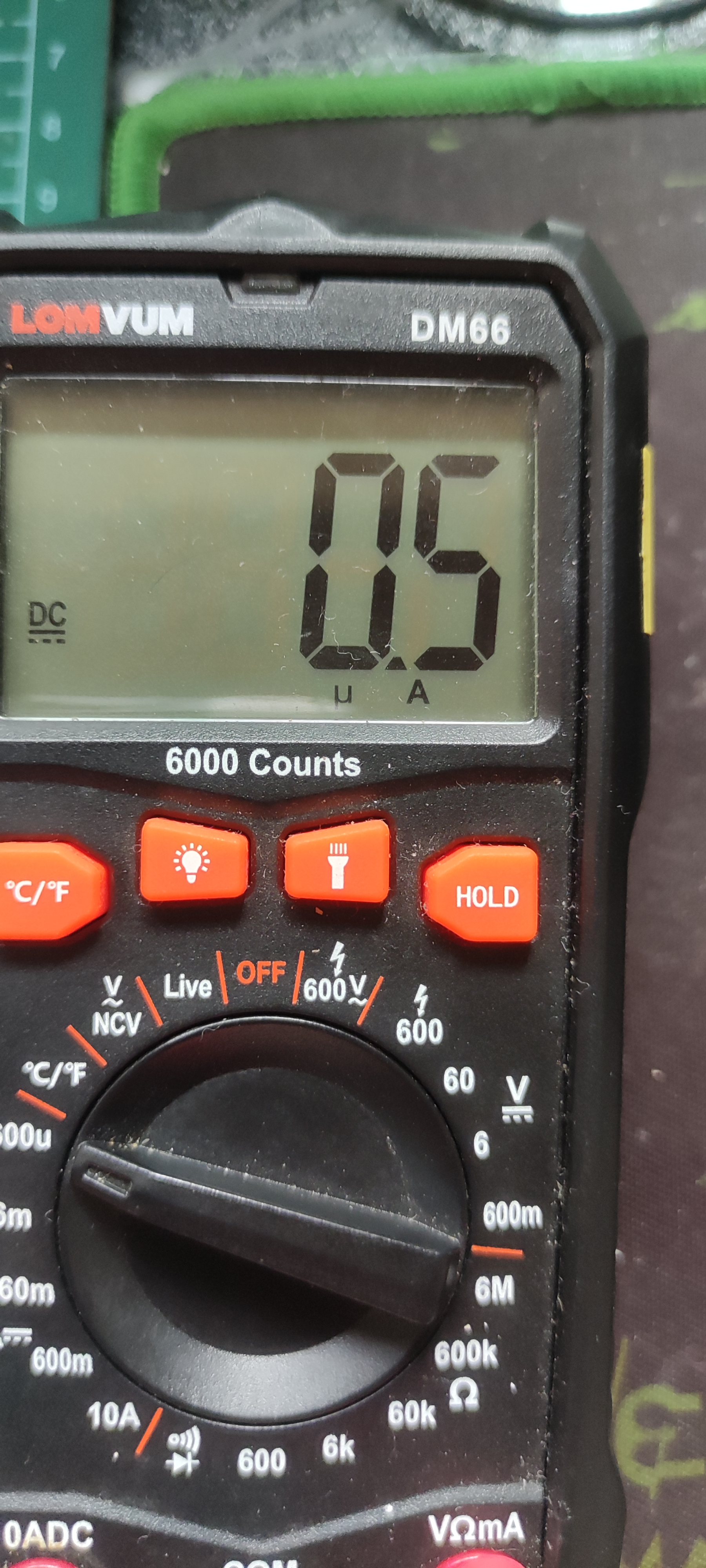

就是功耗有点点大,之前手册写的掉电模式  0.4ua   ,但是我的是 110ua
不懂是哪里出状况了
  1. #include <STC8G.H>

  2. #include "intrins.h"

  3.

  4. #define MAIN_Fosc 11059200UL

  5. unsigned int pwm_levels[] = {5,15 ,80,255 };

  6.

  7. unsigned char PWM_SAVE;

  8. sbit KEY1 = P3^2;

  9. bit key_flag;

  10. unsigned char PWM_MODE;

  11. unsigned char time_out;

  12.

  13. void PWM_init(void)

  14. {

  15.     CCON = 0x00;

  16.     CMOD = 0x08;

  17.     CL = 0x00;

  18.     CH = 0x00;

  19.

  20.     CCAPM1 = 0x42;

  21.     PCA_PWM1 = 0x00;

  22.     CCAP1L = 0x00;

  23.     CCAP1H = 0x00;

  24.         CR=1;

  25. }

  26.

  27.

  28. //void pwm_init(void);

  29. //void delayms(u16 ms);

  30.

  31. //void pwm_init(void)

  32. //{

  33. //

  34. //    CCON = 0x00;

  35. //    CMOD = 0x08;

  36. //    CL = 0x00;

  37. //    CH = 0x00;

  38.

  39. //    CCAPM1 = 0x42;

  40. //    PCA_PWM1 = 0x00;

  41. //    CCAP1L = ld;

  42. //    CCAP1H = ld;

  43.

  44. //        CR=1;

  45. ////        while(1);

  46. //}

  47.

  48. void PWM_updata(unsigned int duty) {

  49.     if(duty > 0) {                              // 如果占空比大于0

  50.         CCAP1L = duty;                       // 更新CCR4计数值

  51.           CCAP1H = duty;

  52.         CCAPM1 = 0x42;                         // 使能PWM输出

  53.

  54.     } else {

  55.         CCAP1L = 0x00;

  56.           CCAP1H = 0x00;

  57.         CCAPM1 = 0x00;

  58. //        P33 = 1; P34 = 1;                       // 将P3.3和P3.4设置为高电平

  59.     }

  60. }

  61.

  62.

  63. // 定时器0中断服务程序

  64. void Timer0_Isr(void) interrupt 1 {

  65.

  66.         static unsigned char key_sta;               // 按键状态机变量

  67.

  68.     // 按键状态机

  69.     switch(key_sta) {

  70.         case 0:                                 // 状态0：等待按键

  71.             if (KEY1 == 0) key_sta++;            // 如果按键按下，进入状态1

  72.             break;

  73.         case 1:                                 // 状态1：确认按键

  74.             if (KEY1 == 0) key_sta++;            // 如果按键持续按下，进入状态2

  75.             else key_sta = 0;                   // 否则返回状态0

  76.             break;

  77.         case 2:                                 // 状态2：等待按键释放

  78.             if (KEY1 == 1) key_sta++;            // 如果按键释放，进入状态3

  79.             break;

  80.         case 3:                                 // 状态3：按键完成

  81.             key_flag = 1;                       // 设置按键标志位

  82.             key_sta = 0;                        // 重置状态机

  83.             break;

  84.         default:                                // 默认状态，重置状态机

  85.             key_sta = 0;

  86.             break;

  87.

  88.     }

  89.

  90.

  91.     if (time_out < 30) time_out++;              // 如果未超时，增加超时计数器

  92.

  93.

  94. }

  95.

  96.

  97. void Timer0_Init(void) {

  98.     AUXR &= 0x7F;                               // 设置定时器时钟为12T模式

  99.     TMOD &= 0xF0;                               // 设置定时器模式

  100.     TL0 = 0x00;                                 // 设置定时初值低字节

  101.     TH0 = 0x4C;                                 // 设置定时初值高字节

  102.     TF0 = 0;                                    // 清除TF0标志

  103.     TR0 = 1;                                    // 开始定时器0计时

  104.     IE = 0x02;                                  // 开启定时器0中断

  105. }

  106.

  107.

  108. void delayms(unsigned int ms)

  109. {

  110.         unsigned int i;

  111.         do{

  112.                 i = MAIN_Fosc /10000;

  113.                 while(--i);

  114.         }while(--ms);

  115. }

  116.

  117. void INT0_Isr() interrupt 0

  118. {

  119.

  120. }

  121.

  122.

  123. void main()

  124. {

  125.    P_SW2=0x80;                                   // 初始化扩展寄存器

  126.      P3M0 = P3M1 =  0x00;

  127.

  128.         PWM_init();

  129.

  130.         Timer0_Init();                              // 初始化定时器0

  131.          IT0=1;EX0=1;

  132.         EA=1;

  133.         _nop_();_nop_();_nop_();_nop_();

  134.         PCON=0x02;_nop_();_nop_();_nop_();_nop_();

  135.

  136.

  137.  while(1)

  138.  {

  139.

  140.          if(key_flag) {                          // 如果有按键事件

  141.

  142.             key_flag = 0;                       // 清除按键标志位

  143.

  144.             if (time_out < 30) {                // 如果按键没有超时

  145.                 PWM_MODE++;                     // 增加PWM模式

  146.                 if(PWM_MODE > (sizeof(pwm_levels)/sizeof(pwm_levels[0]))) // 防止超出数组范围

  147.                     PWM_MODE = 1;               // 循环回第一个模式

  148.

  149.                 PWM_updata(pwm_levels[PWM_MODE - 1]); // 更新PWM占空比

  150.

  151.                 time_out = 0;                   // 重置超时计数器

  152.

  153.                 } else {                            // 如果按键超时

  154.                 if(PWM_MODE) {                  // 如果有输出状态

  155.                     PWM_SAVE = PWM_MODE;        // 保存当前PWM模式

  156.                     PWM_MODE = 0;               // 清空PWM模式

  157.                     PWM_updata(0);              // 关闭PWM输出

  158.                 } else {                        // 如果处于关闭状态

  159.

  160.                             if(PWM_SAVE == 0) PWM_SAVE = 1; // 首次按键启动最低亮度

  161.                     PWM_MODE = PWM_SAVE;        // 恢复之前的PWM模式

  162.                     time_out = 0;               // 重置超时计数器

  163.                    PWM_updata(pwm_levels[PWM_MODE - 1]);    // 更新PWM占空比（此处的PWM_MODE*20可能是错误的，应该使用pwm_levels数组）

  164.

  165.

  166.

  167.                     }

  168.                     if(CCAP1H==0x00)

  169.                               PCON=0x02;_nop_();_nop_();_nop_();_nop_();

  170.             }

  171.

  172.         }

  173.

  174.     }

  175. }

  176.

  177.

复制代码
回复 支持 反对

使用道具 举报 送花
vb2***
  • 打卡等级：以坛为家I
  • 打卡总天数：353
  • 最近打卡：2025-05-04 01:05:06
已绑定手机

130

主题

1522

回帖

1871

积分

金牌会员

积分
1871
发表于 2024-7-4 12:20:16 | 显示全部楼层
wnag*** 发表于 2024-7-4 12:02
你看看你测得是单片机的功耗吗？没有测量外围器件的功耗？，单独测试单片机功耗 ...

掉电模式下,外围不是都关电了吗?
回复 支持 反对

使用道具 举报 送花
御坂美***
  • 打卡等级：偶尔看看I
  • 打卡总天数：10
  • 最近打卡：2025-03-12 16:14:06

7

主题

59

回帖

984

积分

高级会员

积分
984
发表于 2024-7-4 12:20:25 | 显示全部楼层
vb2*** 发表于 2024-7-4 11:53
现在弄好了. 但是又有新问题了
不是手册上说的 掉电模式 0.4UA   而是 105UA
...

不需要的引脚关掉输入
回复 支持 1 反对 0

使用道具 举报 送花
御坂美***
  • 打卡等级：偶尔看看I
  • 打卡总天数：10
  • 最近打卡：2025-03-12 16:14:06

7

主题

59

回帖

984

积分

高级会员

积分
984
发表于 2024-7-4 12:28:51 | 显示全部楼层
vb2*** 发表于 2024-7-4 12:19
这下完美了..哈哈哈哈哈哈哈哈

就是功耗有点点大,之前手册写的掉电模式  0.4ua   ,但是我的是 110ua

不需要的引脚关掉，我看你这个就留P32，P31，P30应该就行
P0IE = 0x00;
P1IE = 0x00;
P2IE = 0x00;
P3IE = 0x06;
P4IE = 0x00;
P5IE = 0x00;
P6IE = 0x00;
P7IE = 0x00;
然后就是看你的标准双向口，有没有休眠之前写0的情况，因为弱上拉置零要消耗个十来uA，所以休眠之前就弄成开漏置零，起来再换成标准双向
回复 支持 反对

使用道具 举报 送花
御坂美***
  • 打卡等级：偶尔看看I
  • 打卡总天数：10
  • 最近打卡：2025-03-12 16:14:06

7

主题

59

回帖

984

积分

高级会员

积分
984
发表于 2024-7-4 12:29:49 | 显示全部楼层
vb2*** 发表于 2024-7-4 12:19
这下完美了..哈哈哈哈哈哈哈哈

就是功耗有点点大,之前手册写的掉电模式  0.4ua   ,但是我的是 110ua

写错了，应该是P3IE = 0x07;
回复 支持 反对

使用道具 举报 送花
vb2***
  • 打卡等级：以坛为家I
  • 打卡总天数：353
  • 最近打卡：2025-05-04 01:05:06
已绑定手机

130

主题

1522

回帖

1871

积分

金牌会员

积分
1871
发表于 2024-7-4 12:36:03 | 显示全部楼层
御坂美*** 发表于 2024-7-4 12:29
写错了，应该是P3IE = 0x07;

我试试看,是不是IO口的问题
我用范例程序里面的掉电模式,确实是0.04ua
用我这个代码就不行了
回复 支持 反对

使用道具 举报 送花
vb2***
  • 打卡等级：以坛为家I
  • 打卡总天数：353
  • 最近打卡：2025-05-04 01:05:06
已绑定手机

130

主题

1522

回帖

1871

积分

金牌会员

积分
1871
发表于 2024-7-4 12:50:56 来自手机 | 显示全部楼层
御坂美琴我老婆 发表于 2024-7-4 12:29
写错了，应该是P3IE = 0x07;

现在掉电电流0.4ua了
因为之前io口没有配置p54，，
我的p54弄成复位按键了

回复 支持 反对

使用道具 举报 送花
御坂美***
  • 打卡等级：偶尔看看I
  • 打卡总天数：10
  • 最近打卡：2025-03-12 16:14:06

7

主题

59

回帖

984

积分

高级会员

积分
984
发表于 2024-7-4 13:24:50 | 显示全部楼层
vb2*** 发表于 2024-7-4 12:50
现在掉电电流0.4ua了
因为之前io口没有配置p54，，
我的p54弄成复位按键了

OK，那没问题了
回复 支持 反对

使用道具 举报 送花
12
返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|小黑屋|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-5-4 10:21 , Processed in 0.148258 second(s), 102 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
