关于比较器P3.7口输入超过1.2V比较中断不开启的问题

圈圈圆***

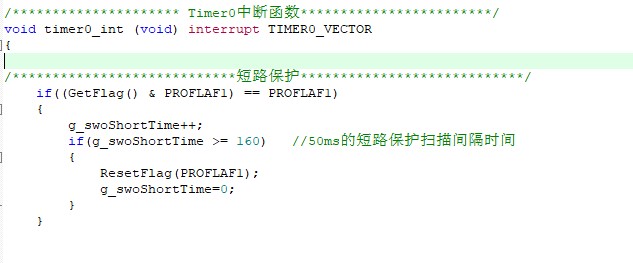

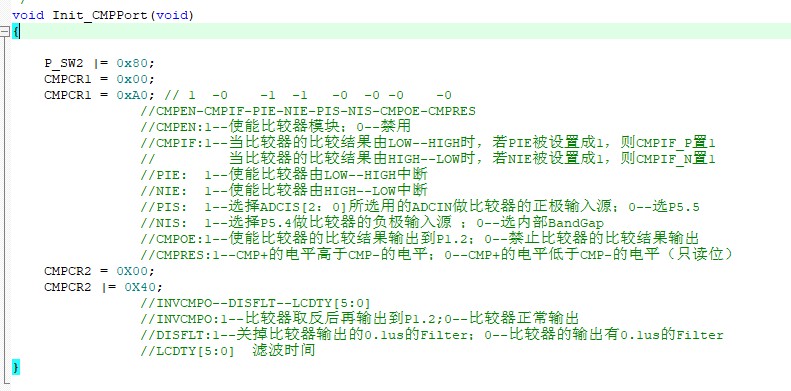

最近在做一个推挽输出的电路，在做短路保护功能，单片机用的是STC8H1K24，使用P3.7口作为短路保护监测点，内部1.2V做参考电压，电压超过1.2V是输出关闭，160ms后输出开启，若检测点还是超过1.2V，再次关闭输出，但是测试的时候发现，检测点电压刚超过1.2V的时候会关闭输出，但是继续加大负载电流的时候，比较器不关闭输出，监测点电压超过1.2V还是不关闭，不知道是什么原因？希望大家帮忙指导下，这个是程序的问题还是硬件电路设计的问题，谢谢！

网***

比较器只支持边沿中断,不支持电平中断.想要再次触发比较器中断,必须让输入电压再次超过或低于门限才行

圈圈圆***

网*** 发表于 2024-7-3 21:58
比较器只支持边沿中断,不支持电平中断.想要再次触发比较器中断,必须让输入电压再次超过或低于门限才行 ...

1.我每次进入中断的时候，都会关闭输出，那么P3.7口的电压就会降低到0V，然后160ms之后才会开启输出，P3.7口才有电压，理论来看应该是有电平跳变的，之前做NPN电路是能用，但是不懂这个为什么不行？
2.如果中断只支持边沿中断检测，那么比较器用查询的方式可以做吗？

网***

圈圈圆*** 发表于 2024-7-4 10:15
1.我每次进入中断的时候，都会关闭输出，那么P3.7口的电压就会降低到0V，然后160ms之后才会开启输出，P3. ...

说实话,你的图,没有单片机部分,网络名称又不容易理解,没法判断有什么问题.
R26C13后面接到高阻输入的话,那么又会有个问题,电容器没有泄放回路,电压回落很慢,会影响后面判断.

梁***

圈圈圆*** 发表于 2024-7-4 10:15
1.我每次进入中断的时候，都会关闭输出，那么P3.7口的电压就会降低到0V，然后160ms之后才会开启输出，P3. ...

比较器只支持输出结果上升沿、下降沿中断。
你将比较结果从P3.4输出用示波器看看波形，如果有上升沿，一定会进中断的。
另外你的电路有一个严重问题，R13右边的三极管一直都是截止的，从而Q6也是一直截止的，也就是RSTA B不可能输出高电平。
提醒一下：画电路图，做好将零件的序号写上，否则帮忙的人不好指明哪个零件。
