按照手册搞的最小系统提示设备描述符请求失败 | 用直插封装的 DIY

ffz***

问题已解决|多谢21楼大佬 |去掉D+ D-上的电阻就可以识别到了

X宝买的stc32G12k128 焊到转接板上 然后用杜邦线连到面包板 是照着手册上的引脚接的线 插上USB后 电脑识别不了 一直描述符请求失败
怎么才可以测试板子焊接问题(烧坏了? 焊接的时候连锡了 然后又拖了好长时间才搞开 起码十几秒 十几遍  烙铁400度 ) 还是外围接的电容电阻问题

so***

面包板的最边上2排是电源引脚，看你4个引脚都接在电源上有点不对。

zha***

1.有没有万有表？？   测量一下   电源引脚    注意  usb是差分线  两条线最好等长

2.ucap 按图上接

3.这上边有电容断电一会再上电

我前几天做最小系统也是这问题  按上边排查下   实在不行  买个万能板试吧   没用过面包板  我都是万能板   还能练习焊接技术


你这个图上没看到0.1uf瓷片电容呀？？都用的一样的电容？？？

so***

如图，不清楚USB差分线接到那了。

ffz***

soma 发表于 2024-7-3 08:53
如图，不清楚USB差分线接到那了。

左边是D+D- 右边才是电源 直接USB引出来的5V D+ D-是 过22欧电阻直接接P3.0 3.1

angm***

ffz*** 发表于 2024-7-3 11:52
左边是D+D- 右边才是电源 直接USB引出来的5V D+ D-是 过22欧电阻直接接P3.0 3.1

我可以说你的P30,P31接错。
我也是用这个转接板，开始时候也是接错。

ffz***

angm*** 发表于 2024-7-3 15:53
我可以说你的P30,P31接错。
我也是用这个转接板，开始时候也是接错。

  我专门用万用表量了通断没问题的  不知道是不是我外围做的有问题 全用电解电容不行么

angm***

ffz*** 发表于 2024-7-3 19:07
我专门用万用表量了通断没问题的  不知道是不是我外围做的有问题 全用电解电容不行么
...

没有看见  你接电源去那个转接板。

ffz***

angm*** 发表于 2024-7-3 15:53
我可以说你的P30,P31接错。
我也是用这个转接板，开始时候也是接错。

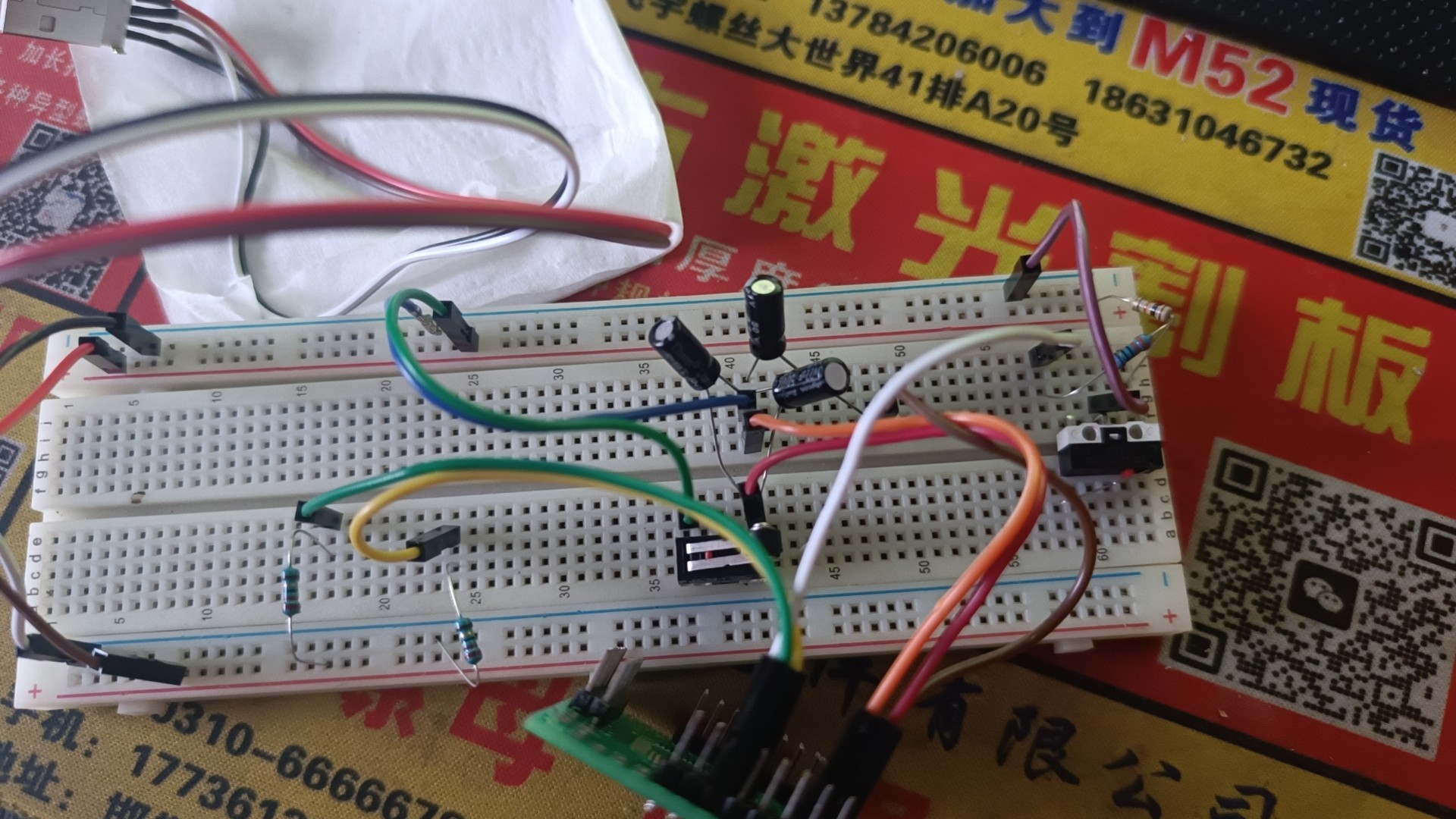

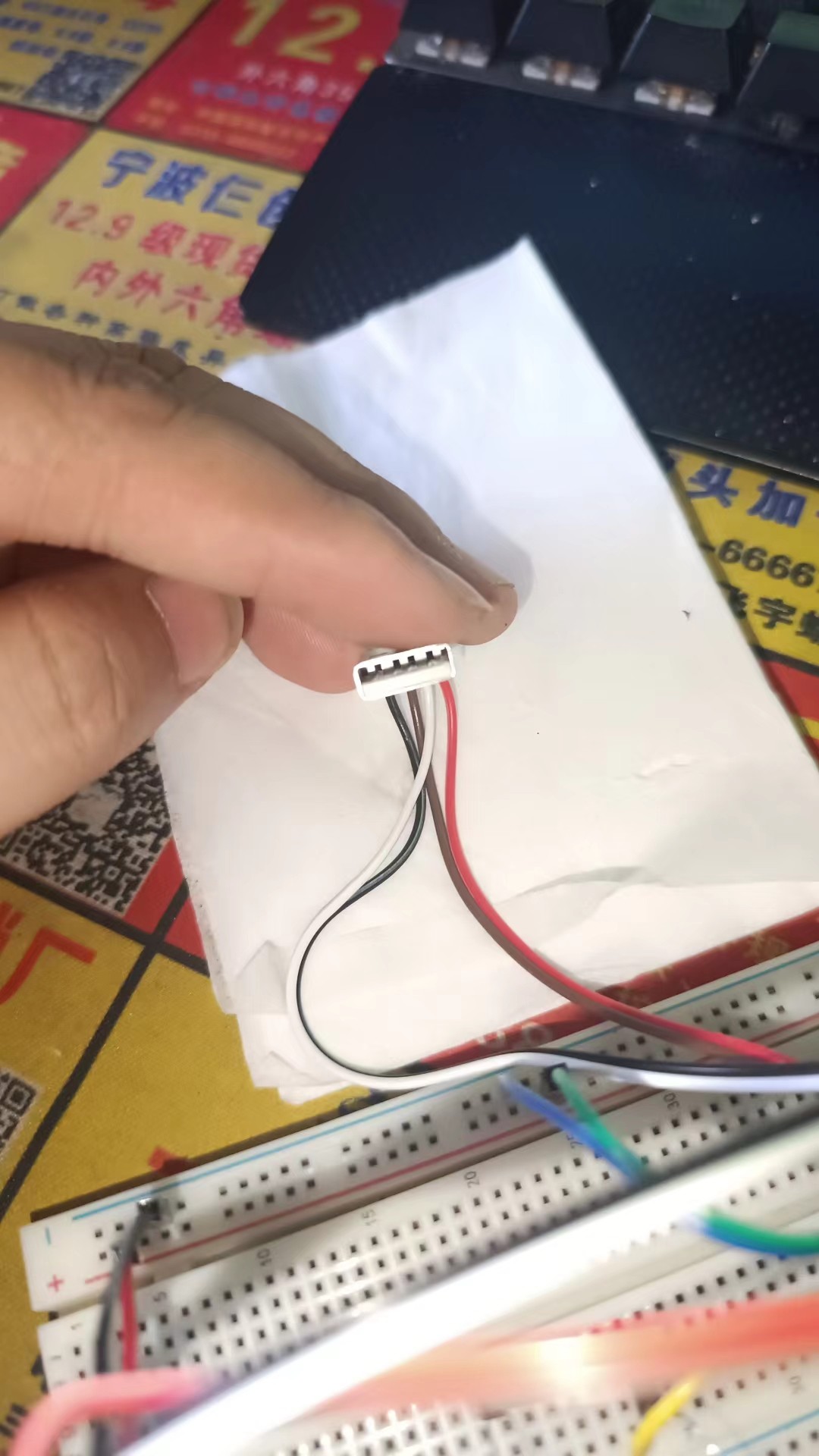

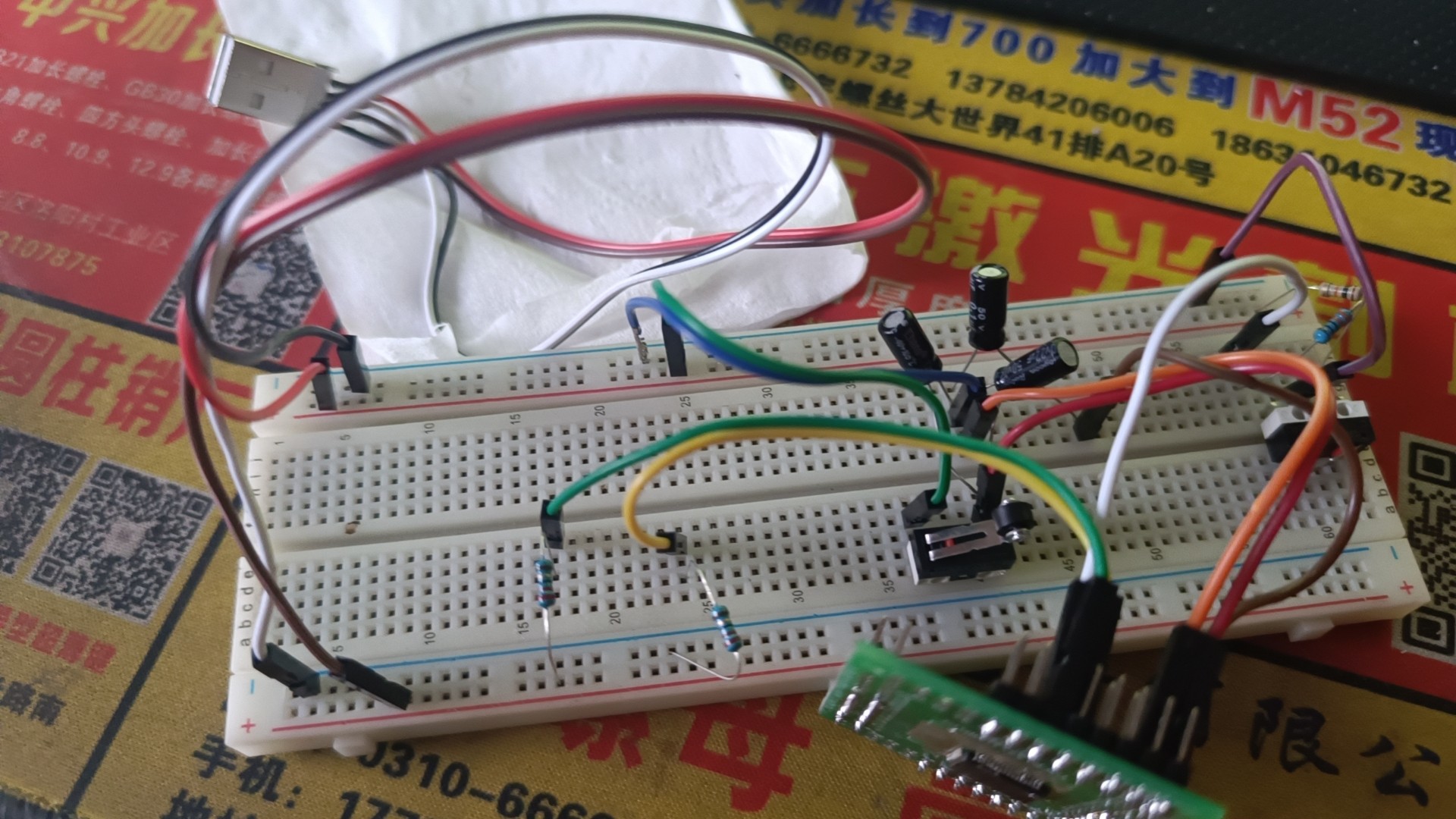

这是一些细节图  我怀疑是不是我焊的不好把芯片烧坏了 还是说面包板问题 或者电阻电容问题
转接板 每个引脚我都用万用表量过没有连锡 并且都跟芯片通的

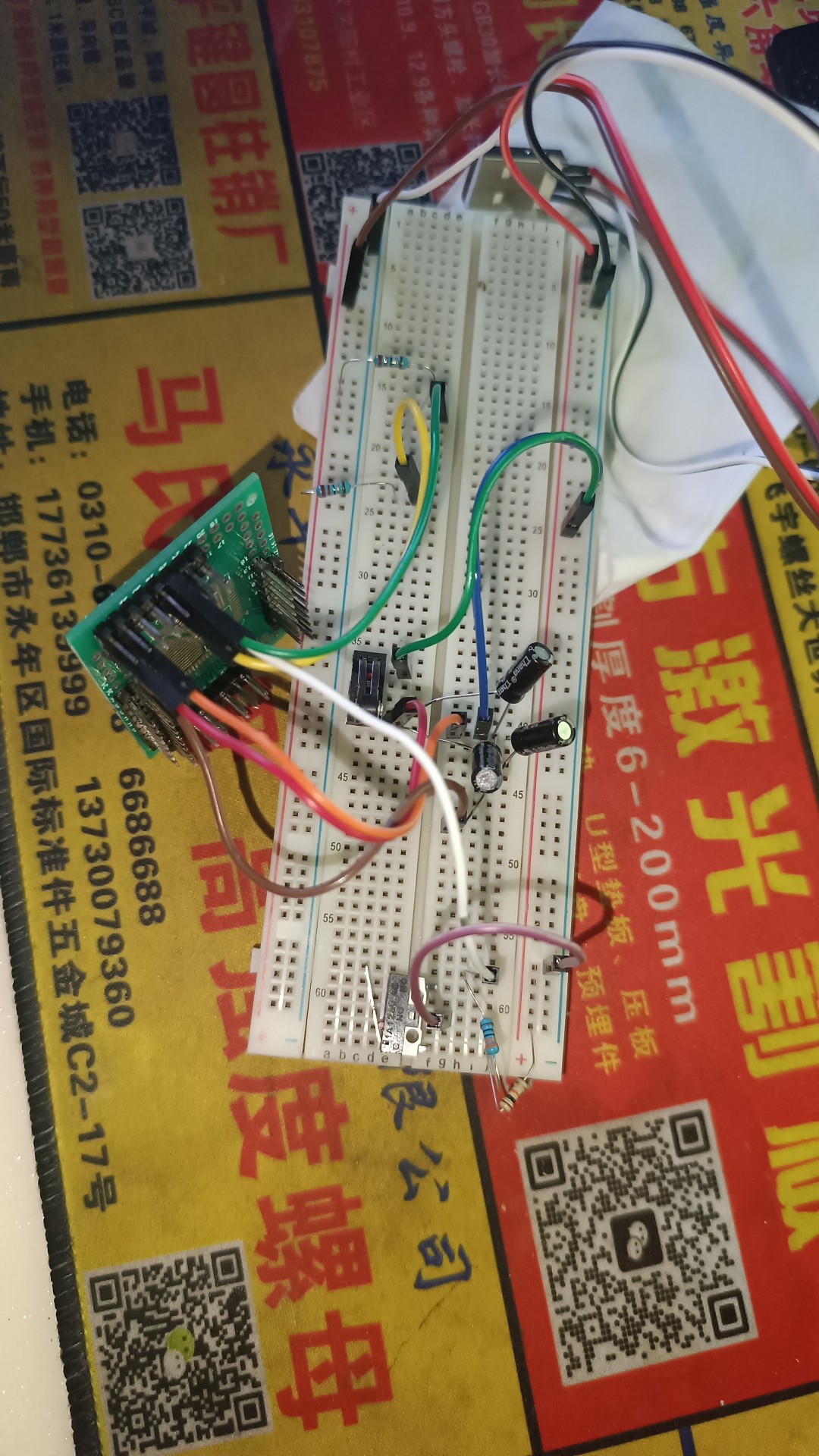

---------------------------------------------------------------------------------------下面是原图 可能我标记的会导致看不清我把原图也发上来

ffz***

so*** 发表于 2024-7-3 06:22
面包板的最边上2排是电源引脚，看你4个引脚都接在电源上有点不对。

对的 上面是电源 下面的是D+ D-
