STC8H8K64U搭配RA8889如何控制TFT彩屏（附SPI4源码）

bw***

文章导引：

（1）STC8H8K64U搭配RA8889如何控制TFT彩屏（附SPI4源码）
（2）51单片机(STC8H8K64U)加上RA8889可以点高分辨率TFT彩屏（附I2C源码下载）
（3）51单片机(STC8H8K64U/STC8051U34K64)_RA8889_8080参考代码（v1.3)
（4）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动大屏_硬件SPI4_参考代码（v1.3)

单片机实际不限，这里采用的STC最新、主推的型号，比如STC8H8K64U、STC8051U34K64进行实验测试，您可以换用不同型号。目前测试这两个系列，显示速度均相当不错，软件设计也是极为简单。各篇文章下方均提供源码供参考下载。

本例提供软件模拟SPI-4通信代码，下方简单做一下介绍。


【硬件部份】

一、STC8H8K64U+RA8889开发板+7寸TFT LCD（兼容AT070TN92接口即可，分辨率800x480、1024x600均有兼容接口）

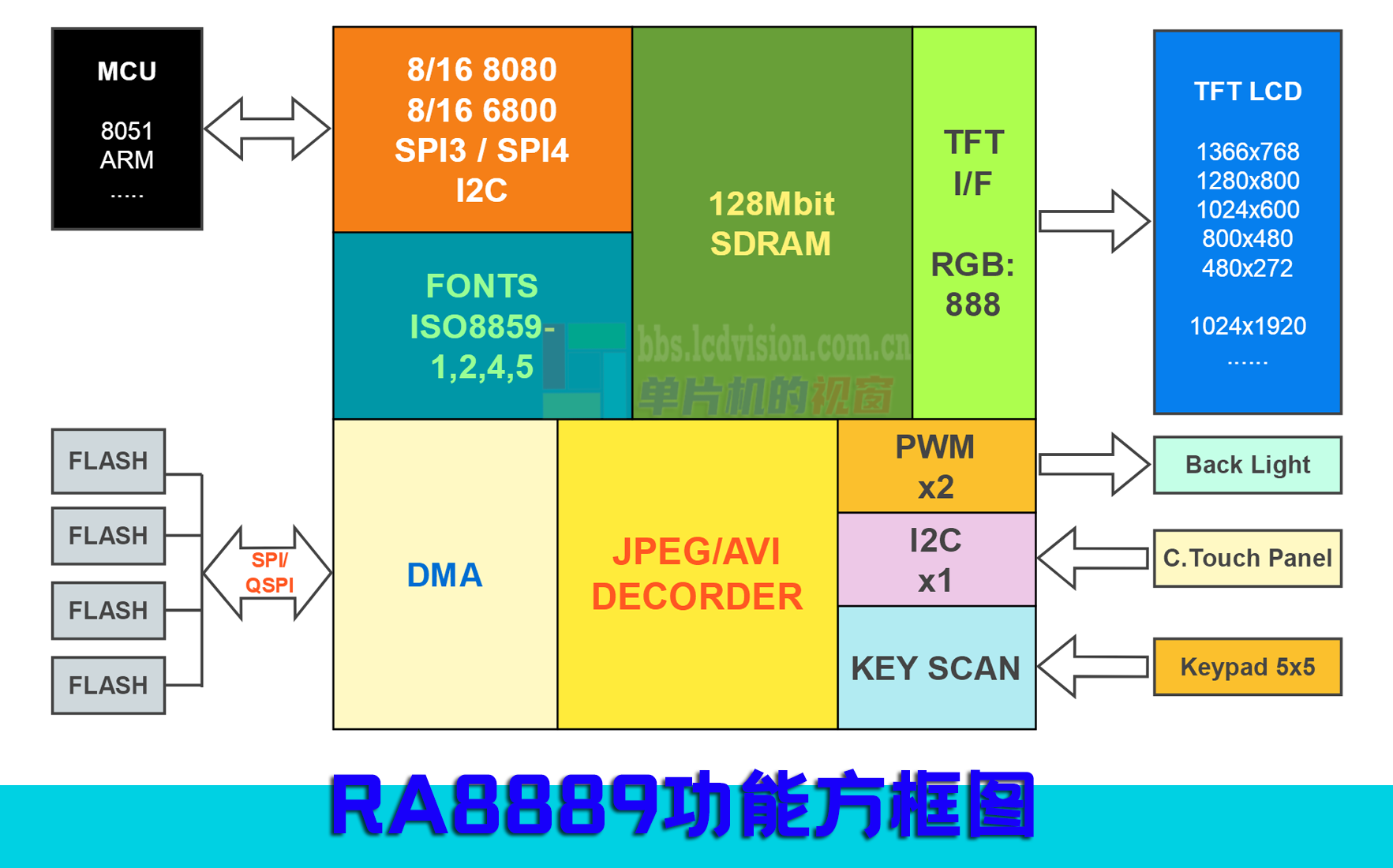

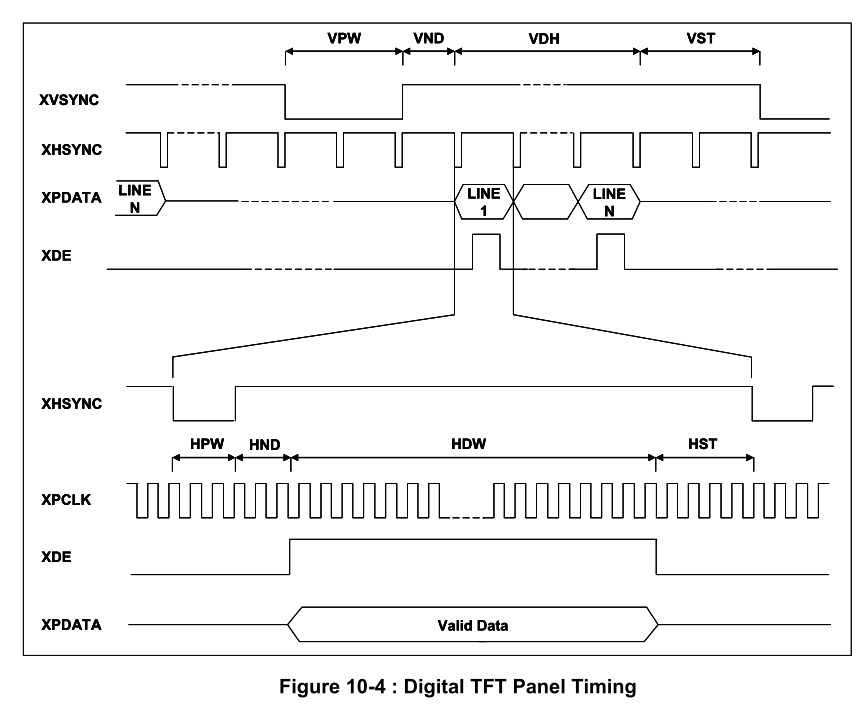

RA8889是瑞佑科技推出的一款高集成的液晶控制芯片，其内建强大的图形驱动引擎，支持JPEG硬件解码、AVI解码等功能，与单片机可通过8080/6800/SPI/I2C接口进行通信，输出信号为TTL电平RGB:888，最大可以支持1366x2048的分辨率。先介绍基本硬件框架，如下图：

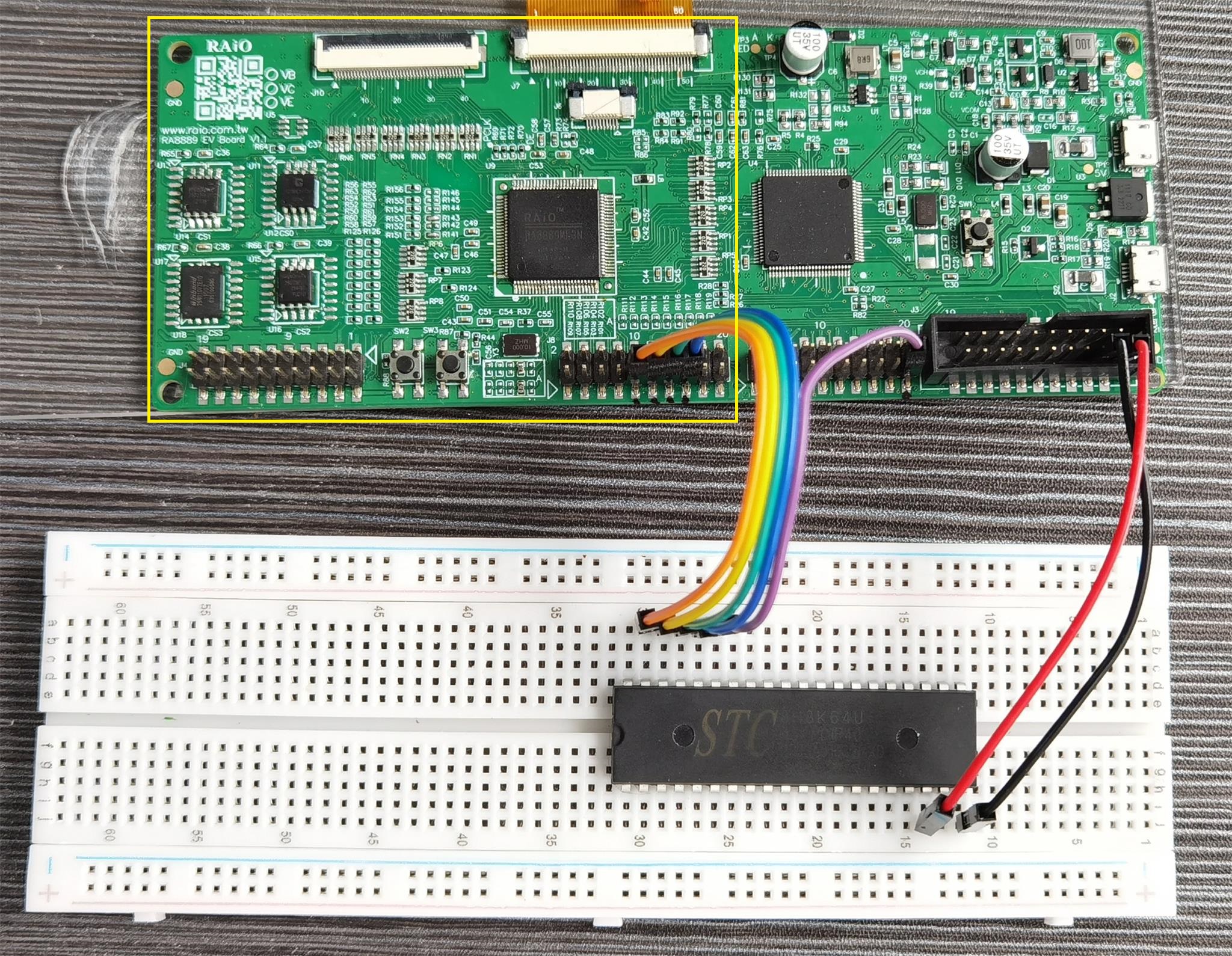

直接看看实物连接：
这里采用RA8889开发板来测试，使用SPI-4进行举例，开发板零件虽然比较多，但基本上只用到左半部份。
该例中单片机与开发板的实际连接只用到SPI 4条线和1条RA8889的复位线，另外红、黑线为单片机的供电电压3.3V和地线。

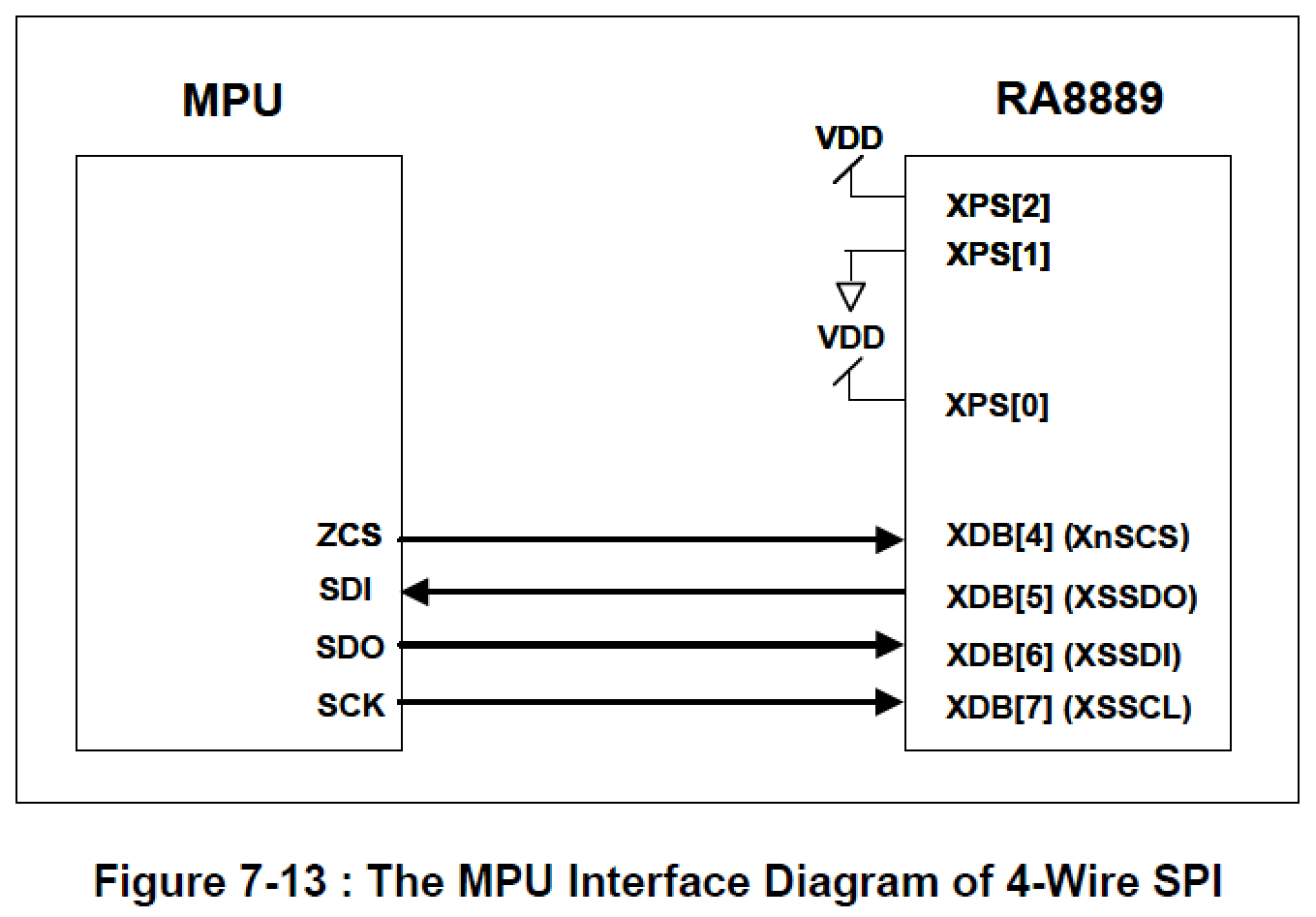

二、SPI-4连接电路图：
单片机（注意要使用3.3V供电）和RA8889的接口支持SPI-3线和4线，在这里采用SPI-4线来测试，连接电路图如下：






【软件部份】

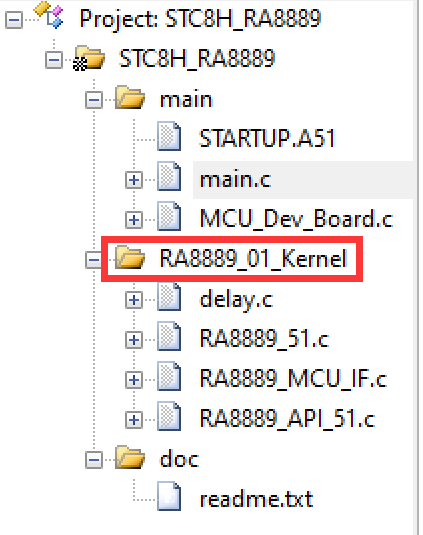

三、RA8889核心文件存放在RA8889_01_Kernel文件夹下：
        RA8889_51.c                为底层接口文件
        RA8889_API_51.c         为用户层接口文件
        RA8889_MCU_IF.c         为单片机接口文件（通信接口定义及通信函数）
        UserDef.h                     为用户自定义参数文件
        delay.c                         延迟函数，请根据单片机的主频修正

上面这些添加进工程，同时在main.c中包含对应的.h头文件：



四、通信引脚配置：

/* SPI-4 IO口配置*/
sbit SPI_SS   = P2 ^ 7; // Slave Select（RA8889片选）
sbit SPI_MISO = P2 ^ 6; // Master In Slave Out（接RA8889的SDO）
sbit SPI_MOSI = P2 ^ 5; // Master Out Slave In（接RA8889的SDI）
sbit SPI_SCK  = P2 ^ 4; // Serial Clock
sbit RA8889_RST  = P2 ^ 3; // Reset RA8889（通过IO口接到RA8889进行硬件复位）
复制代码

***该配置在RA8889_MCU_IF.h文件内。

五、GPIO引脚配置：
STC8H8K64U单片机的GPIO引脚要做一下配置，这点与标准的51单片机有所不同，单片机的P2.6作为MISO，接到RA8889的SDO输出，故该引脚要这样配置：

P2M0 = 0xBF;        //设置P2.6为双向口模式,其它为挽输出模式
P2M1 = 0x00;
复制代码

***该配置放在main.c文件内执行一次即可。

六、其他代码不需要变化，按51单片机的代码正常写：

        /* SPI初始化 */
        SPI4_Init();

        /* RA8889硬件复位 */
        RA8889_RST = 1;
        delay_ms(10);
        RA8889_RST = 0;
        delay_ms(10);
        RA8889_RST = 1;

        /* RA8889初始化 */
        RA8889_Initial();

        /* 循环功能演示 */
        while(1)
        {
                Introduction();    //文字介绍
                Geometry_Demo();   //几何绘图演示
                Show_BMP();      //调用FLASH的BMP图片显示
                Show_JPG();       //调用FLASH的JPG图片显示
                Fade_in_Fade_out();   //图片淡入淡出演示
                Show_AVI();        //调用FLASH的AVI影片播放
                Show_PNG();        //调用FLASH的PNG图片显示
        }
复制代码

七、实物效果展示：


八、源码下载：
STC8H_RA8889_SPI4_v1.3.zip (12.48 MB, 下载次数: 113)

2024-7-4 23:42 上传

点击文件名下载附件

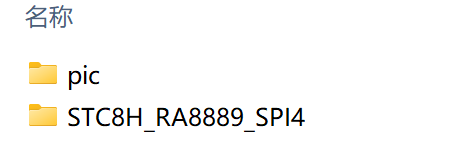

（1）pic文件夹：存放图资，已打包为flash.bin，先烧录到RA8889扩展的FLASH芯片上；
（2）STC89_RA8889_SPI4: Keil源码，推荐使用Keil5。

duro***

我是初学者，记录下自己的理解。大佬不要笑话。
0xBF 是 1011_1111  其中Pin6(也就是第7位) 配置为0 ，即stc8的2端口6引脚配置成了输出。

bw***

duro*** 发表于 2024-9-11 08:17
我是初学者，记录下自己的理解。大佬不要笑话。
0xBF 是 1011_1111  其中Pin6(也就是第7位) 配置为0 ，即st ...

没有关系！SPI接法确实容易引起混淆，不熟悉的话对MISO和MOSI都可能迷糊了。
MISO: 主机作为输入端，从机作为输出端；
MOSI：反之。

这里使用的是模拟SPI时序，将P2.6设置为双向口模式，接到RA8889的SPI_MISO，该处单片机为主机，RA8889为从机，此时该脚信号是发送给单片机的。

duro***

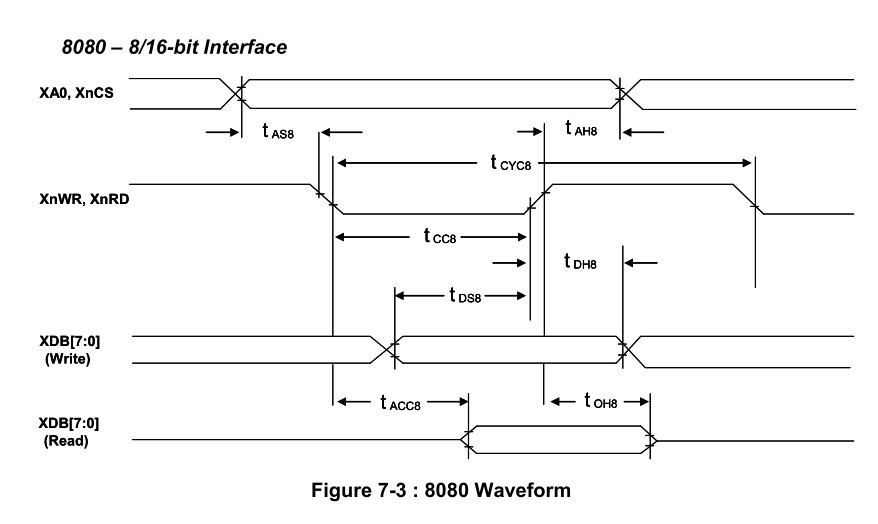

我贴下RA8889的8080图，
。

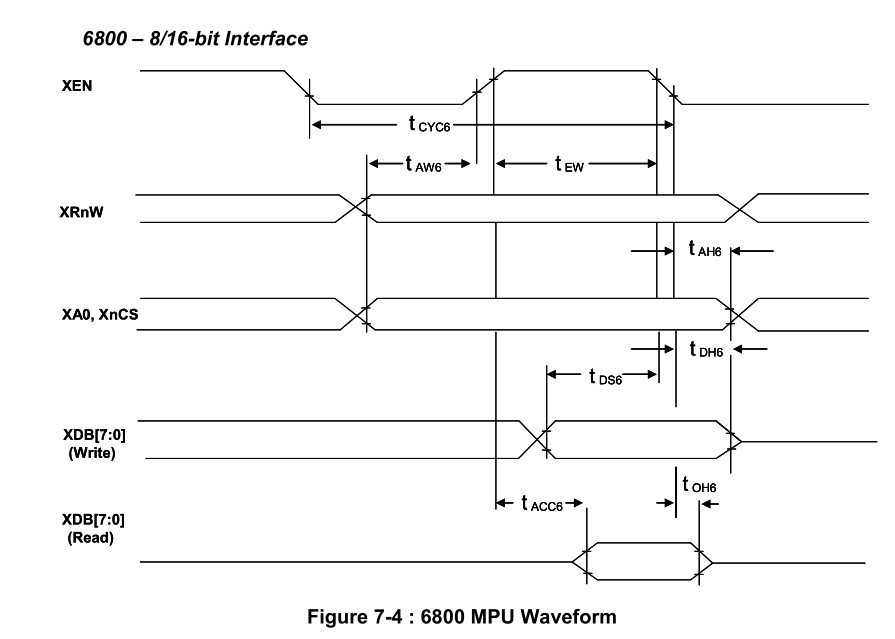

和6800图

duro***
