《USB型 1T 8051 单片机原理及应用-STC8H8K64U》学习心得

che***

2024/06/30 第一、二集

第一集主要讲了单片机的历史变革与学习条件，由于本人之前已经接触过STC32系列的单片机了，遂跳过


第二集：点灯
我的代码，如图：


我暂时用的是STC8H4K32TLCD，P3.7接口接了一个LED，用延时函数实现闪烁

技巧：STCAI-ISP→软件延时计算器，可以用于实现延时功能
课堂中的疑问：


图中P4M0、P4M1、P40的作用还不清楚，不知道具体怎么用

che***

2024/07/01 第三集

课堂重点：
1、逻辑电平：指信号的状态，通常用电位差来表示（高、低电平）
2、上升沿和下降沿：从低电平到高电平（0-1）的一瞬间，叫上升沿，下降沿以此类推
3、基本逻辑运算：逻辑变量只有逻辑0和逻辑1，基本数字逻辑运算主要包括与、或、非、异或等。
4、单片机的特点：可靠性高、价格低廉


实操：STC8H制作成仿真器
仿真的作用：一步一步运行，可以调试程序，找出错误

che***

2024/07/01 第四集


单片机主要由运算器，存储器，控制器和输入/输出接口组成。
运算器：以ALU为核心，外加暂存器、累加器、寄存器、PSW
存储器：Flash（存放用户程序），EEPROM，内部数据存储器和扩展数据存储器
控制器：定时控制逻辑、指令寄存器、译码器等

che***

2024/07/01 第五集

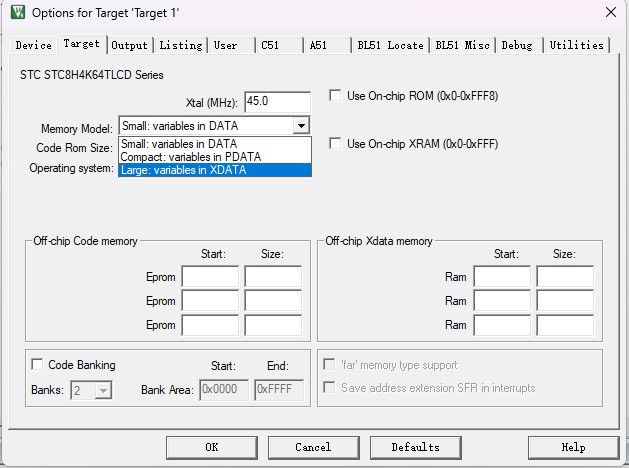

XDATA的使用
Options-Target-Memory Model




单片机的引脚已经学会了，就不看了

che***

2024/07/04 第六集

一、IO口的工作模式：
1、IO口的复用：单个IO口可以复用为很多功能
2、拉电流和灌电流：拉电流方向为芯片（+）→负载（-），灌电流方向为负载（+）→芯片（-），一般使用灌电流

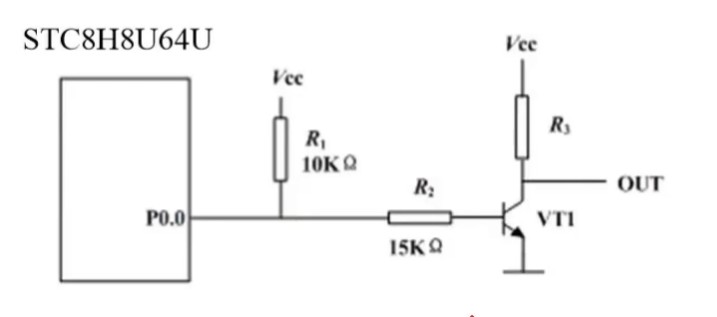

3、典型的三极管控制电路：

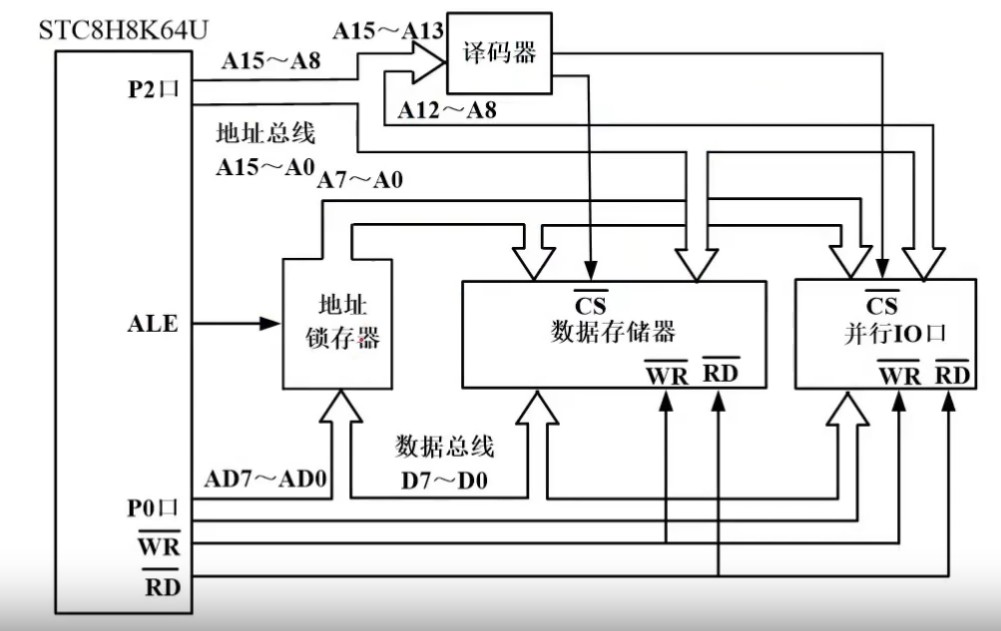

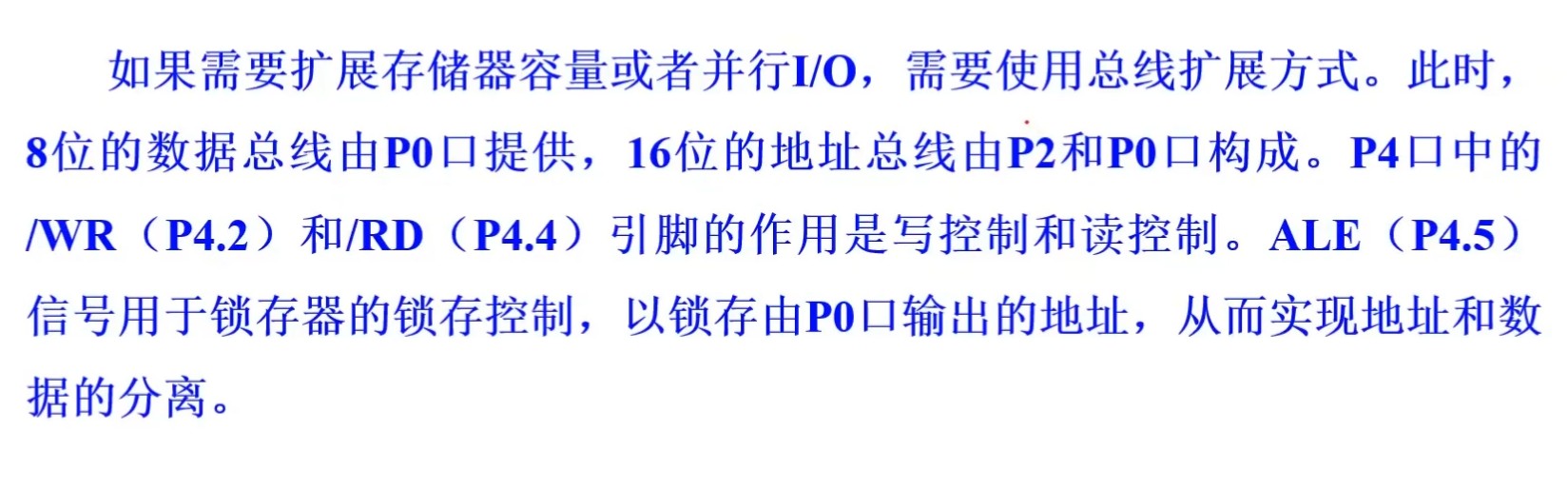

4、扩展存储容量的方式：



二、汇编语言程序设计
1、伪指令：不影响程序的执行，在汇编时作特殊操作用的指令
设置起始地址 ORG：指定目标程序存放位置
定义字节 DB：把项或项表的数值存入从标号开始的连续单元中
定义字 DW：常用于建立地址表
为标号赋值 EQU：将操作数的值赋值与标号
DATA：将内部RAM的地址赋值给指定的符号名
XDATA：将外部RAM的地址赋值给指定的符号名
定义位命令 BIT：给字符名称定义位地址
文件包含命令 INCLUDE：将.INC文件包含于当前程序中
源程序结束 END：必须放在整个程序之后

che***

2024/07/07 第七集

1、$INCLUDE(STC8H.H)之前要加上$NOMOD51
2、常用操作码：

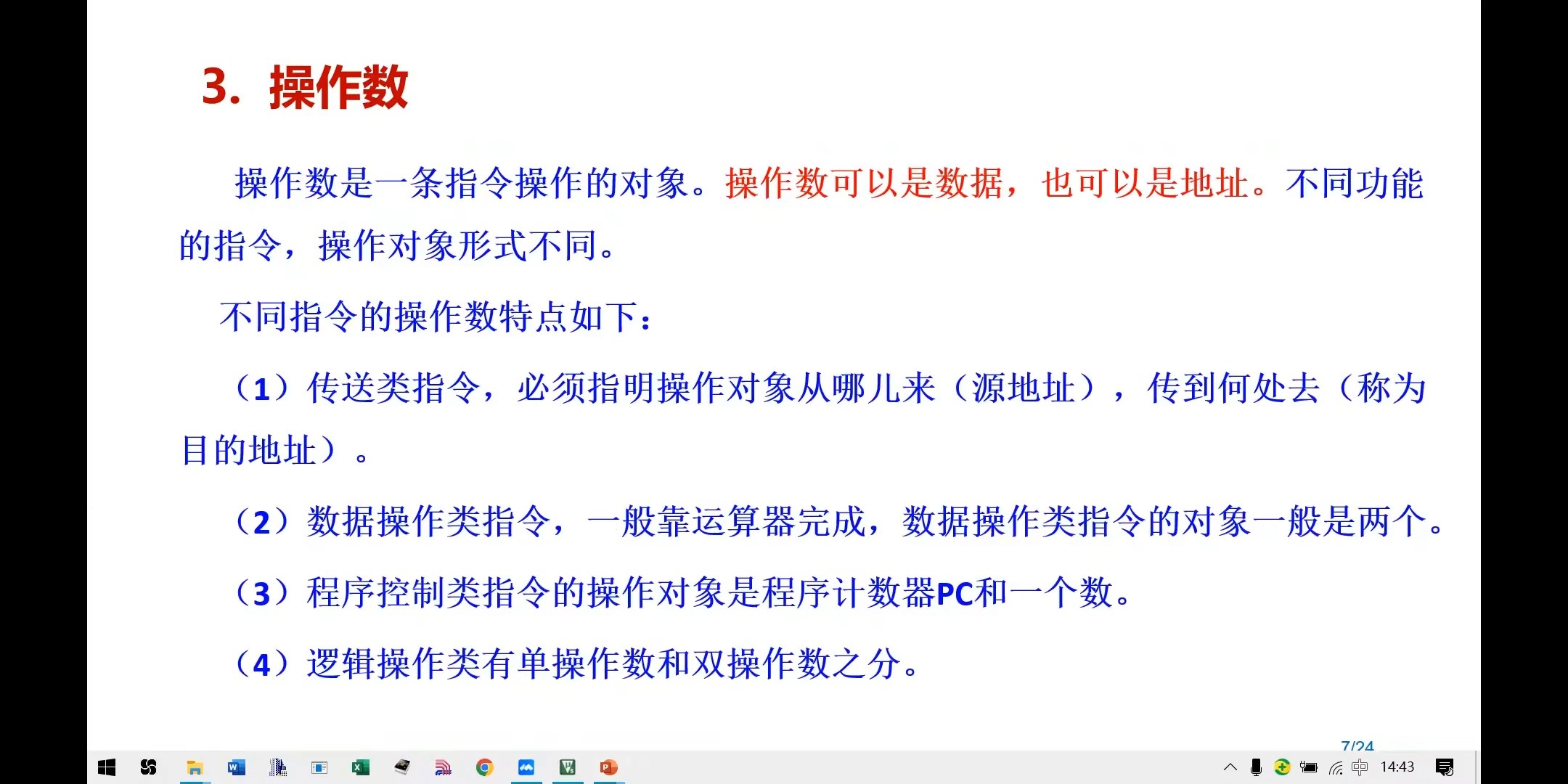

3、操作数：可以是数据，也可以是地址

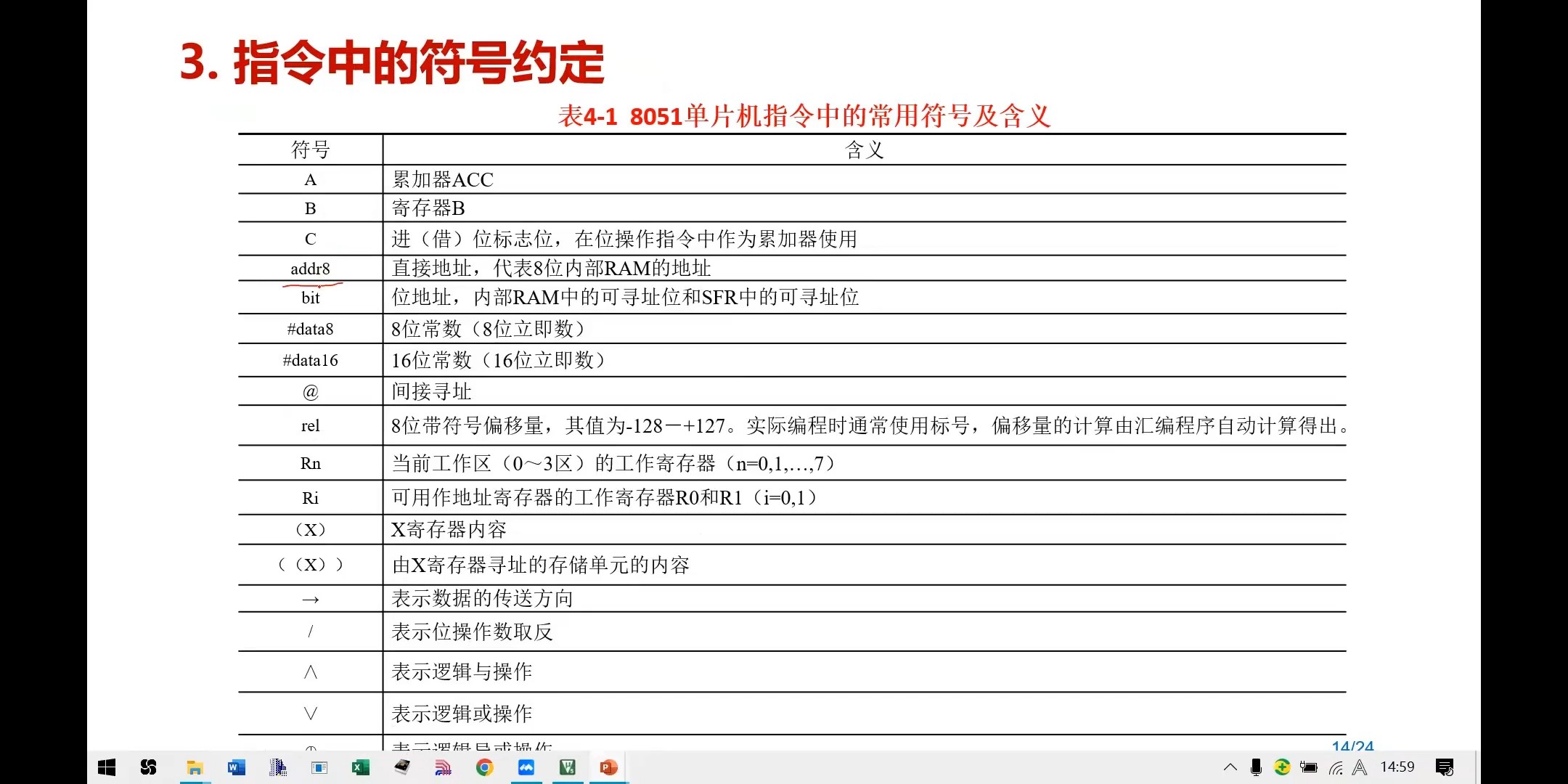

4、常用符号：

che***

2024/07/07 第十一集

汇编放到后面再学，先开始学C
1、C51扩展的关键字：

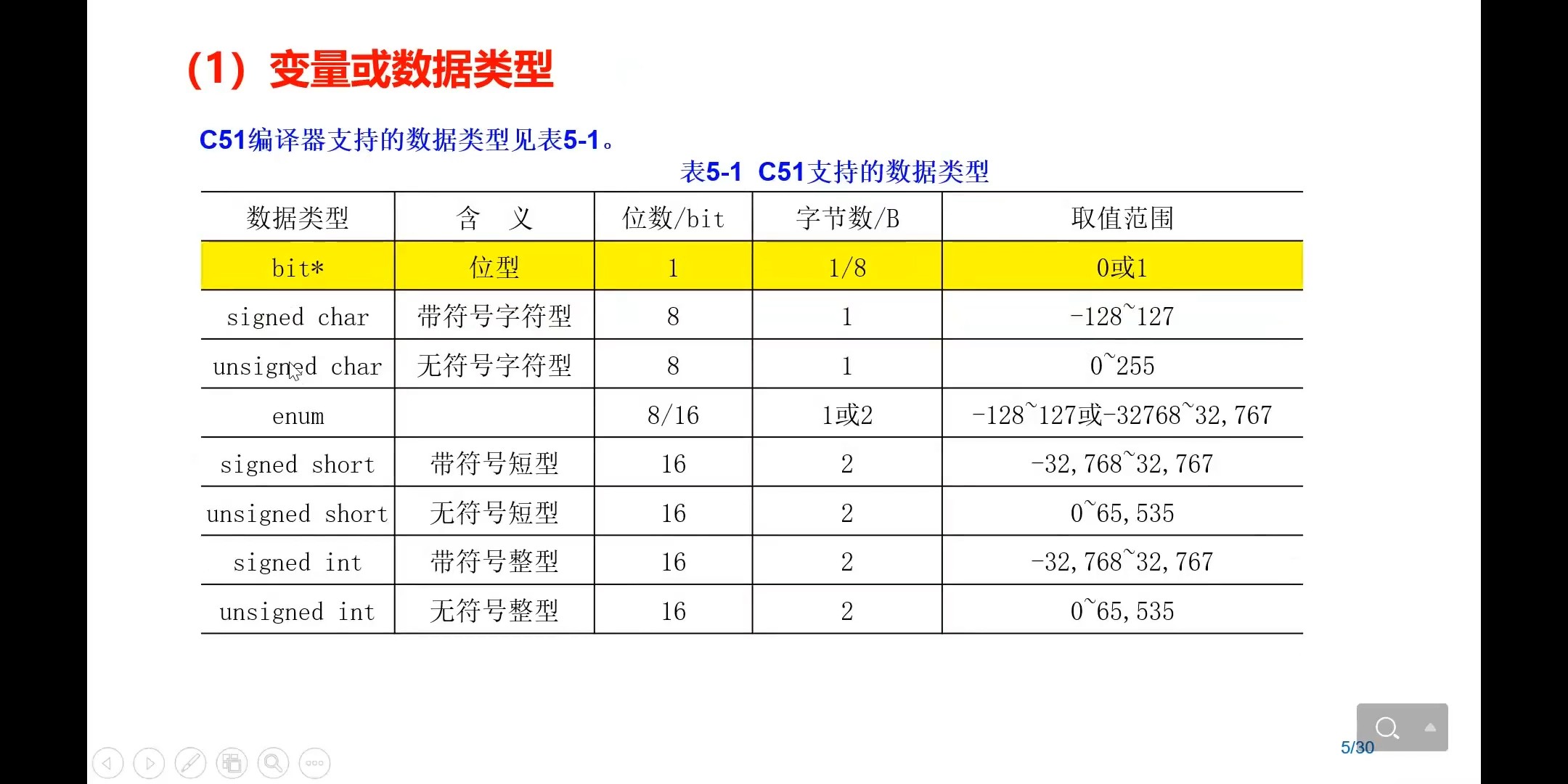

2、变量或数据类型：





bit：可用于变量类型和函数声明、函数返回值等
sfr：特殊功能寄存器，用来控制定时/计数器、串口、IO等
3、内存区域的指定
code关键字将变量保存到程序存储区，可以节省内部RAM的使用
xdata关键字将变量数组保存到扩展RAM中
4、指针：一般指针和存储器指针
基于存储器的指针：说明时即指定了存储类型
指针还可以用来访问外部并行扩展的器件
5、中断
通过使用interrupt关键字和中断号来声明
6、指定工作寄存器区
使用using后跟一个0~3的数，如：


7、指定存储模式
可以使用small、compact、large说明存储模式
small说明全部使用内部RAM，可以提高运行速度

che***

2024/07/07  第十二集

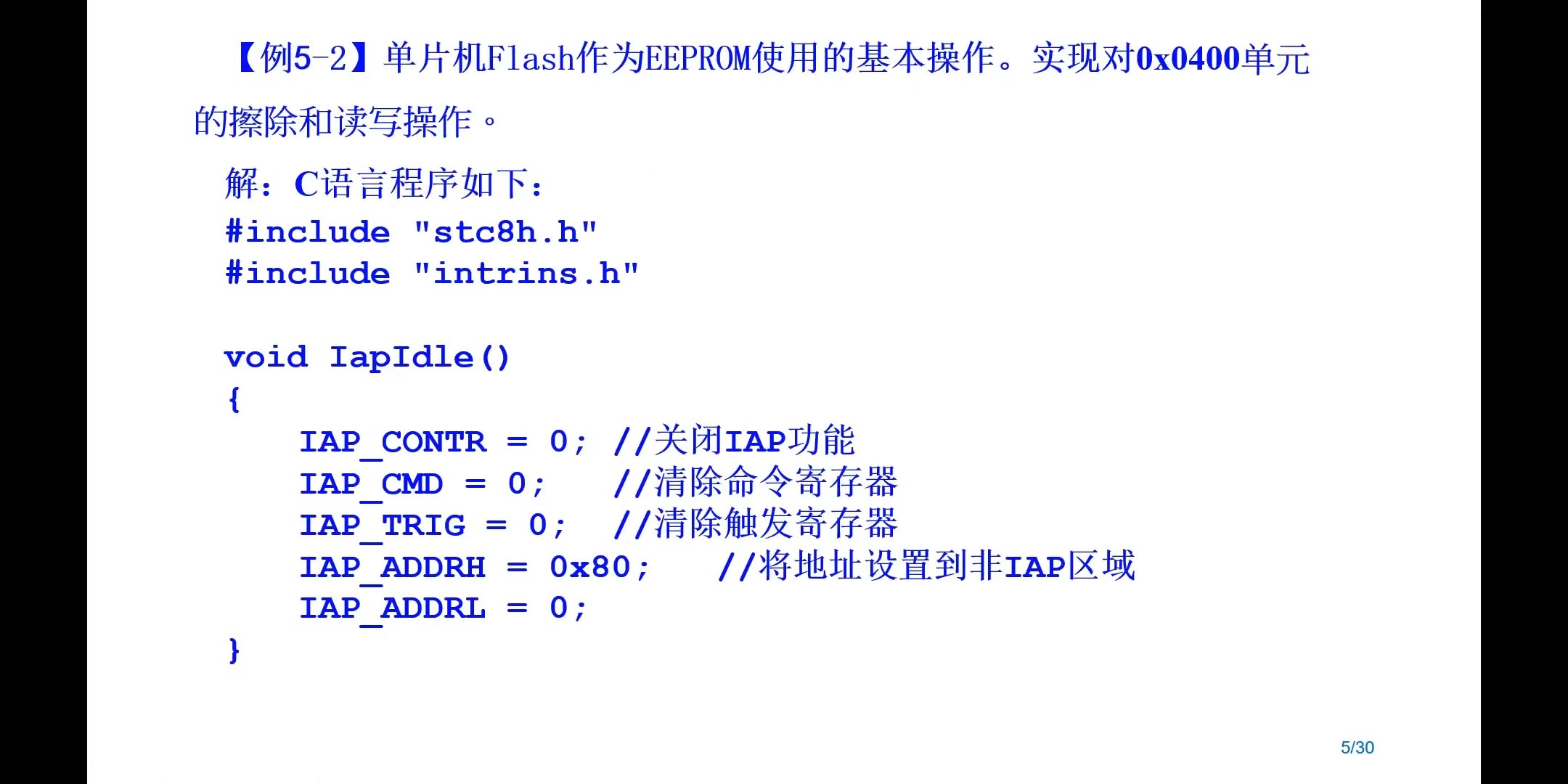

1、FLASH作为EEPROM的操作：

che***

2024/07/10 第十三集

1、中断的概念：



2、中断的过程：
中断源：请示CPU中断的请求源
中断响应：CPU暂停当前工作转去处理中断源事件
中断服务：对中断源事件的处理过程
中断返回：事件处理完毕CPU返回到被中断的地方



3、中断的优先级：
CPU总是最先响应优先级最高的中断请求



4、中断的优势：

che***

2024/07/10 第十四集

1、中断的开放和禁止
EA：中断允许总控制位
2、中断的优先级
最低级：00
较低级：01
较高级：10
最高级：11
