感谢STC与嘉立创举办的这次比赛！
在2024年3月份已经发布了一代作品，根据大家建议，升级了V2版本，
最大的更新是升级了彩色0.96寸TFT液晶屏幕！
ECHO加热台V2简介：
项目主控芯片使用STC8H8K64U-LQFP32，使用立创EDA进行原理图与PCB绘制。
使用CH224K诱骗芯片进行供电，支持PD3.0/2.0协议，屏幕显示采用0.96寸TFT液晶
显示屏幕，斜面45°显示，加热板使用铝基加热板（含三个版本H34/H50/H100），
外壳采用3D打印（PLA或者FDM），控制器与加热板采用可插拔设计，方便使用不同
型号加热台。
使用到STC8H8K64U的主要功能如下：
1、得益于STC8H最简单的最小系统，使用内部晶振即可工作；
2、较大的 64K ROM使用了62K左右，榨干存储空间；
3、使用10万次可擦除EEPROM进行重要数据保存，开机自动加载；
4、使用12位高精度ADC进行外部采样，使用内部1.19v的基准电压进行标定；
5、使用硬件SPI接口驱动0.96寸彩屏；
6、使用高级PWM功能，PWMA驱动加热MOS，PWMB驱动蜂鸣器及屏幕背光；
7、使用硬件USB功能进行下载，无需任何驱动，非常方便软件升级；
原理图与PCB设计均使用立创EDA
PCB打板当然也是在嘉立创的免费沉金双层板！！

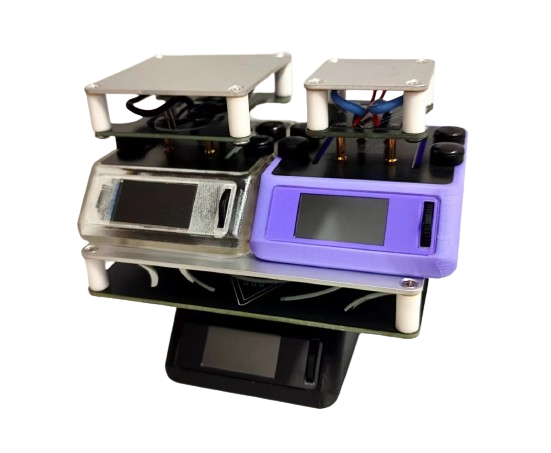

制作完成实物图如下。本项目采用 独创可插拔设计，可以更换不同加热板满足不同需求。
目前已有ECHO34(加热面积34*34mm)，ECHO50(加热面积52*52mm)，ECHO100(加热面积100*80mm)三种型号
功能简介：
1、三种加热模式： 恒温模式、曲线模式、回流焊模式
2、 PD电源，低压电源，安全可靠
程序下载设置：
项目已发布立创开源平台：审核中。。。
讲解视频已更新于B站：[media=x,500,375]【ECHO加热台V2-讲解视频】 https://www.bilibili.com/video/B ... 058e3d5fbb5a349f7f9[/media]
|
