找回密码
 立即注册
楼主: 神农鼎

萝莉遥控,谁第一个用STC8051U-LQFP48实现,鼓励RMB1000

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:359
  • 最近打卡:2026-03-20 21:53:40

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-6-30 18:45:31 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:359
  • 最近打卡:2026-03-20 21:53:40

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-6-30 18:47:40 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:359
  • 最近打卡:2026-03-20 21:53:40

844

主题

1万

回帖

2万

积分

管理员

积分
22719
发表于 2024-6-30 18:57:05 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:307
  • 最近打卡:2026-03-19 10:21:34

84

主题

7299

回帖

1万

积分

超级版主

积分
15676
发表于 2024-7-1 11:05:29 | 显示全部楼层
做遥控器主要是确定射频方案、确定需要的额功能和外形(外观),然后设计电路,原理都差不多的。
现在新设计的遥控器都用新的型号MCU,比如STC8051U-LQFP48来设计。
2015年做四轴飞行器的遥控器,使用STC15W4K60S4,射频方案使用NRF24L01+LINA+PA模块,
四轴遥控距离大约500米(乡下可到1000米)。

当时主要面向用户为在校大学生,4个主控VR(电位器)通道、4个设置(调整)VR通道、10个开关量。
可以用于四轴(6、8轴)飞行系、固定翼飞机、车模、船模等等的遥控。
带OLED12864显示、12个LED指示,自动/手动关机为硬关机(完全断电),单节3.7V锂电池供电。
电路如下,那个AT24C01实际没有使用也没有焊接,设置数据保存在MCU的EEPROM:

最早的全零件版本一时找不到样机,找到一个简化了过的样机,尺寸变小,
少了2个VR、4个按键,OLED也改为I2S接口的:
STC15W4K32S4
初版的程序和电路:
四轴遥控器-STC15W4K48S4-OLED-V10-B.rar (156.59 KB, 下载次数: 198)


回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:576
  • 最近打卡:2026-03-20 08:44:29

13

主题

137

回帖

2420

积分

金牌会员

积分
2420
发表于 2024-7-4 20:52:25 | 显示全部楼层
神*** 发表于 2024-6-30 10:18
屠龙刀-STC32G12K128 驱动SPI-TFT(240x240)彩屏 | TFT很实用取代OLED12864 - TFT/LCD12864/LCD1602/红外 ...

版主,萝莉遥控器本身不是很复杂,现在这个方案也跟不上时代了,建议大神门移植下ELRS协议,可以兼容市面上的大部分四轴遥控
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:323
  • 最近打卡:2026-03-21 19:02:18
已绑定手机

6

主题

115

回帖

949

积分

高级会员

积分
949
发表于 2024-7-5 10:44:21 | 显示全部楼层
谢谢分享
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:9
  • 最近打卡:2026-02-06 15:39:38

0

主题

13

回帖

340

积分

中级会员

积分
340
发表于 2024-7-20 15:13:53 | 显示全部楼层
我去年也尝试用STC8H去改一版,硬件改好了  软件移植的时候卡在CCP定时器那一块的逻辑了  受限于水平   后来烂尾了
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:425
  • 最近打卡:2026-03-21 16:25:03

3

主题

30

回帖

1760

积分

金牌会员

积分
1760
发表于 2025-8-1 13:44:38 | 显示全部楼层
基于STC8051U的萝莉遥控器
还差一丢丢完成。

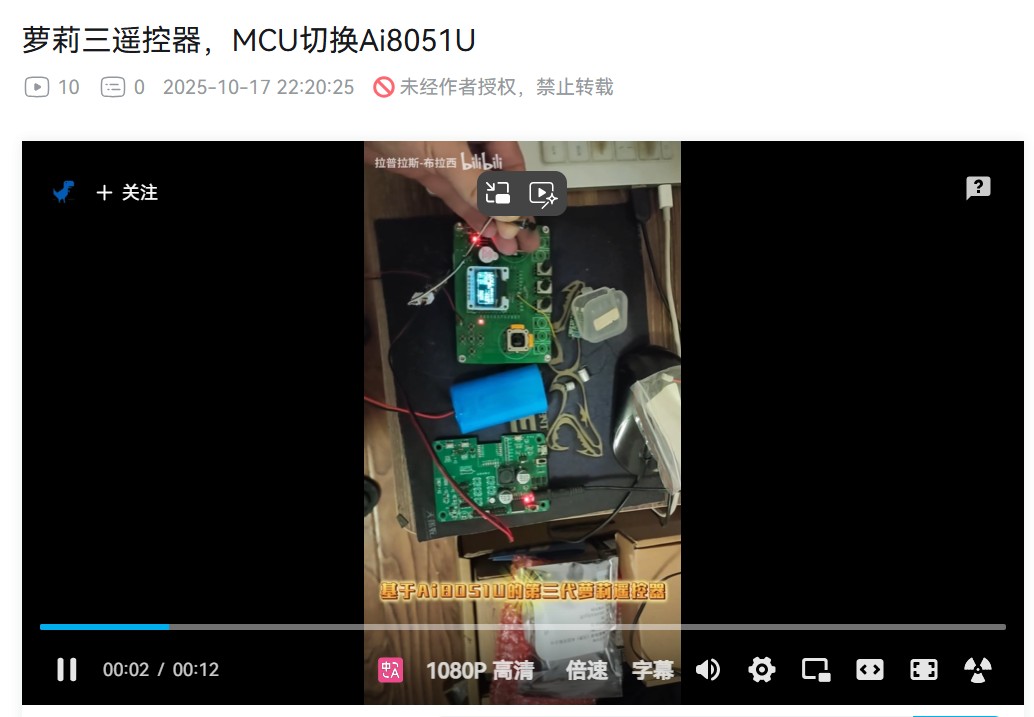

2025.10.17萝莉三遥控器基于stc8051U的软件调试完成与接收机的匹配以及空心杯电机控制,请看链接视频跳转到哔哩哔哩。

【萝莉三遥控器,MCU切换Ai8051U-哔哩哔哩】 https://b23.tv/dUL4pv2

Loli3.mp4

18.21 MB, 下载次数: 56

演示视频

回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:425
  • 最近打卡:2026-03-21 16:25:03

3

主题

30

回帖

1760

积分

金牌会员

积分
1760
发表于 2025-10-17 22:21:33 来自手机 | 显示全部楼层
【萝莉三遥控器,MCU切换Ai8051U-哔哩哔哩】

  https://b23.tv/dUL4pv2
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:425
  • 最近打卡:2026-03-21 16:25:03

3

主题

30

回帖

1760

积分

金牌会员

积分
1760
发表于 2025-10-18 09:19:29 | 显示全部楼层
回复

使用道具 举报 送花

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2026-3-21 21:24 , Processed in 0.125859 second(s), 89 queries .

Powered by Discuz! X3.5

© 2001-2026 Discuz! Team.

快速回复 返回顶部 返回列表
