pwm CCnP设置极性的问题

cx***

手册中：OCnM[2:0]:输出比较n模式。该3位定义了输出参考信号OCnREF的动作，而OCnREF决定了OCn的值。OCnREF是高电平有效，而OCn的有效电平取决于CCnP位。

这句话没有看懂：
1、既然OCnREF决定了OCn的值，那与CCnP有什么关系呢？
2、CCnP设置的OCn的高电平有效和低电平有效跟OCnREF有什么关系呢？

乘风***

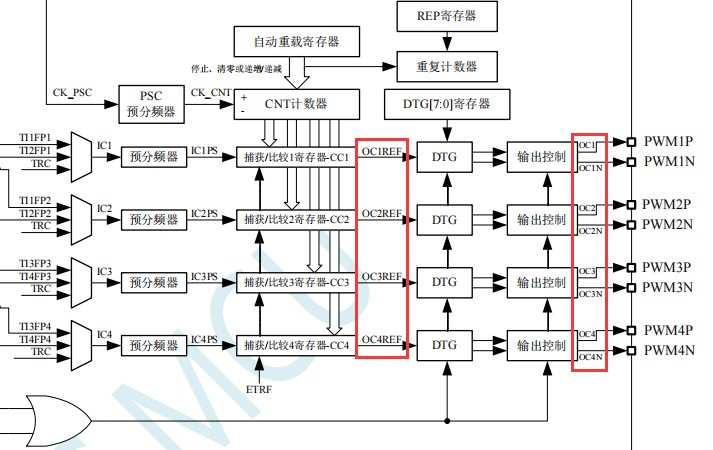

规格书PWM章节有内部结构图可以参考


可以认为OCnREF产生有效电平或无效电平，而CCnP决定最终的有效电平是高电平还是低电平。
如果CCnP=1，那么OCnREF产生的有效电平就会由高电平反相为低电平，然后从OCn输出。

cx***

乘风*** 发表于 2024-6-28 09:35
规格书PWM章节有内部结构图可以参考

如果CCnP=1，那么OCnREF产生的有效电平就会由高电平反相为低电平，然后从OCn输出。
======================================================
CCnP=1，OCn的信号相当于将OCnREF信号取反，即OCnREF高电平转换成OCn的低电平，OCnREF的低电平转换为OCn的高电平；CCnP=0，OCn的信号就等于OCnREF的信号。这样理解对吗？

cx***

cx*** 发表于 2024-6-29 10:32
如果CCnP=1，那么OCnREF产生的有效电平就会由高电平反相为低电平，然后从OCn输出。
==================== ...

顶一下

BeHa***

同问。没搞清楚，是不是作为输入时才需要配置所谓的有效电平？单纯的PWM输出要配置这个有效电平吗？
