触摸滑条已开源，8H4K64TLCD实验箱尺寸开发板1.0，增加TK0、TK1的切换开关，以使用最多的触摸开关

pg***

触摸滑条已实现, 已开源，8H4K64TLCD实验箱尺寸开发板1.0，抄作业

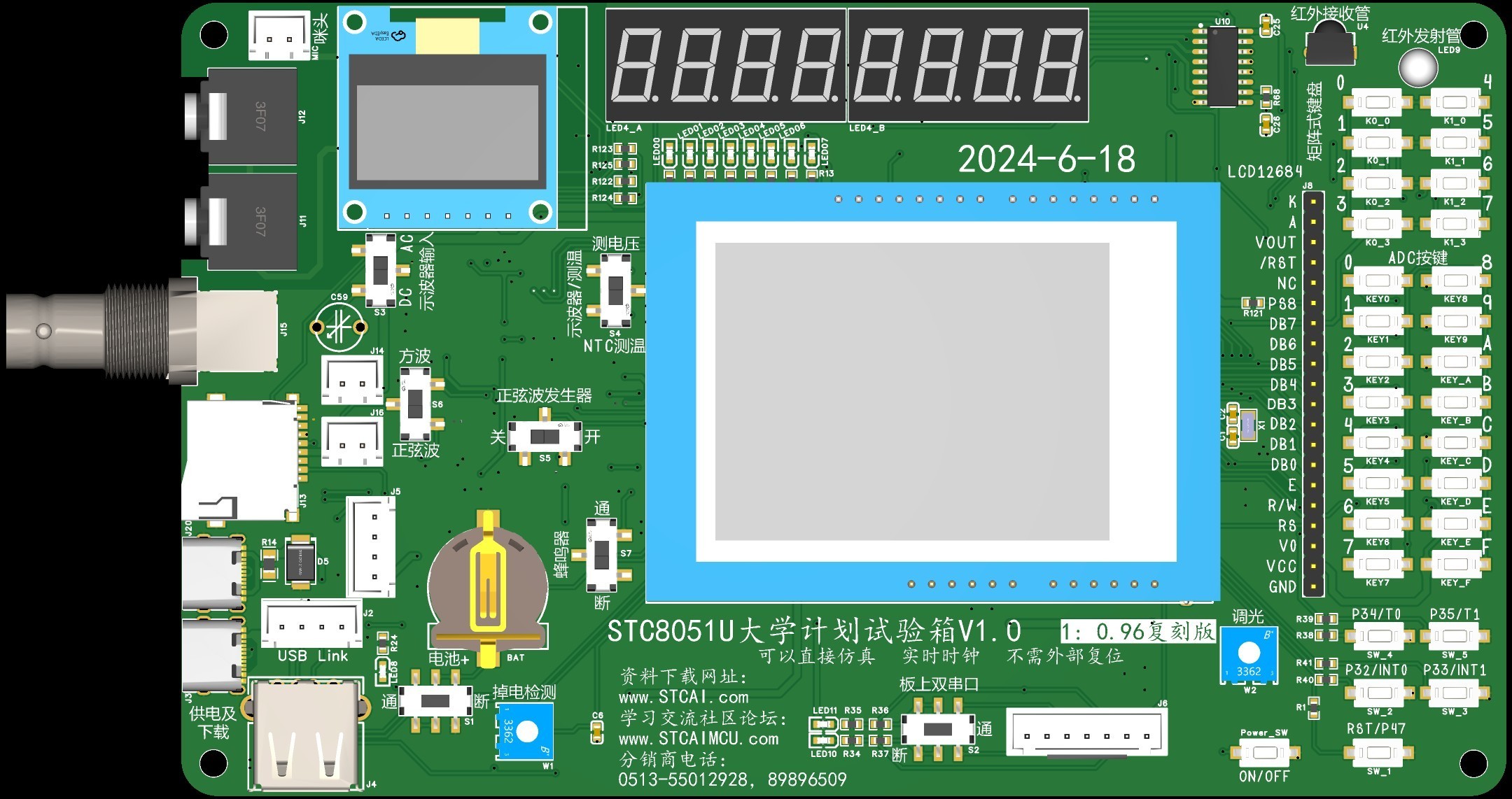

抄作业，8H4K64TLCD实验箱尺寸开发板，

增加ULN2003背光控制、PWM控制输出，增加串口2接口的切换开关，

以增加工控方面广泛使用的RS485通信接口，

增加TK0、TK1的切换开关，以使用最多的触摸开关。

图纸使用分页模式，以方便手机阅读和打印。

目前已完成基本排版，拟增加通用的红外接收和发射电路，

请大家帮忙审核是否可行。

个人水平有限，重在参与，也请大家不吝赐教，谢谢。

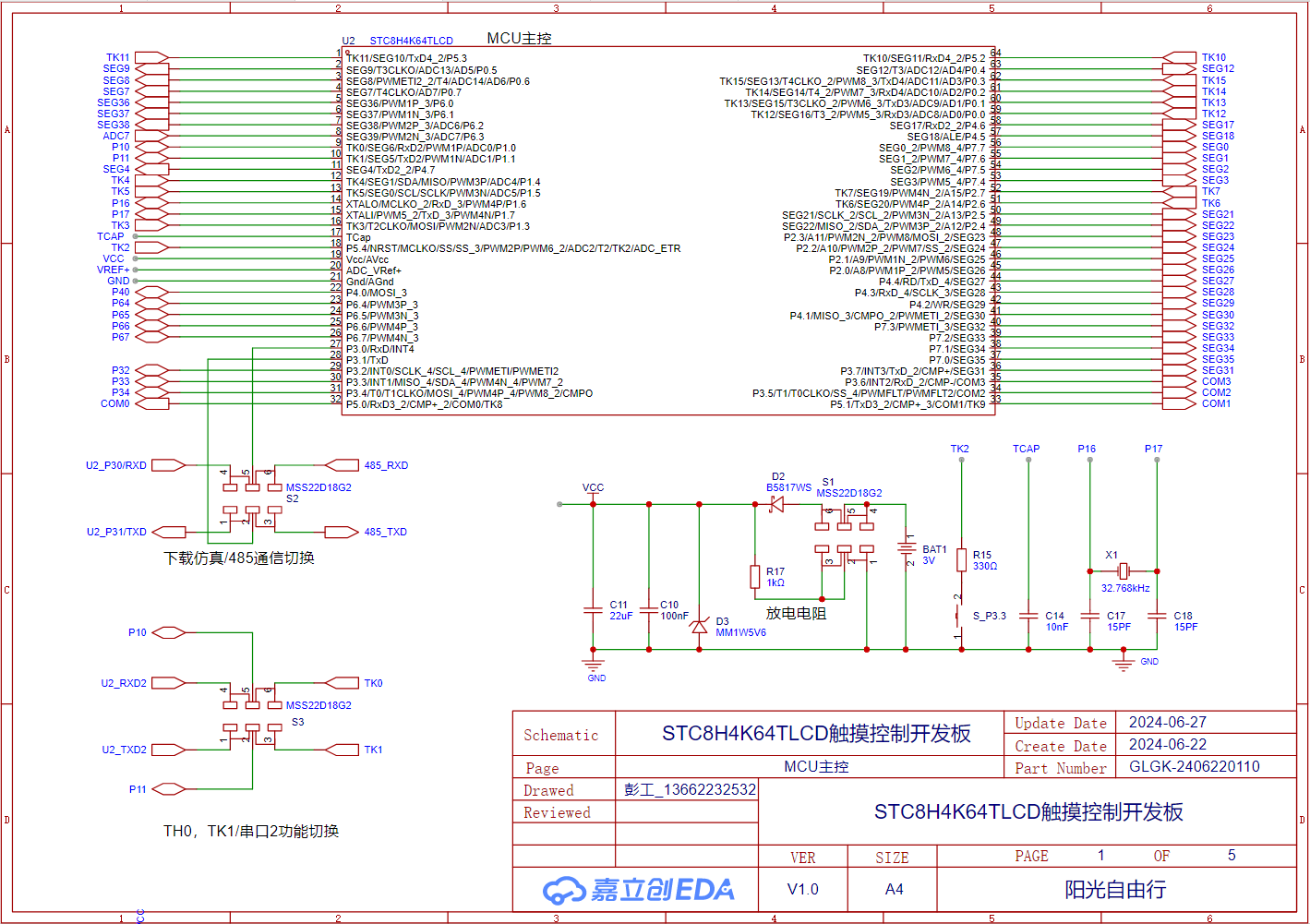

MCU主控

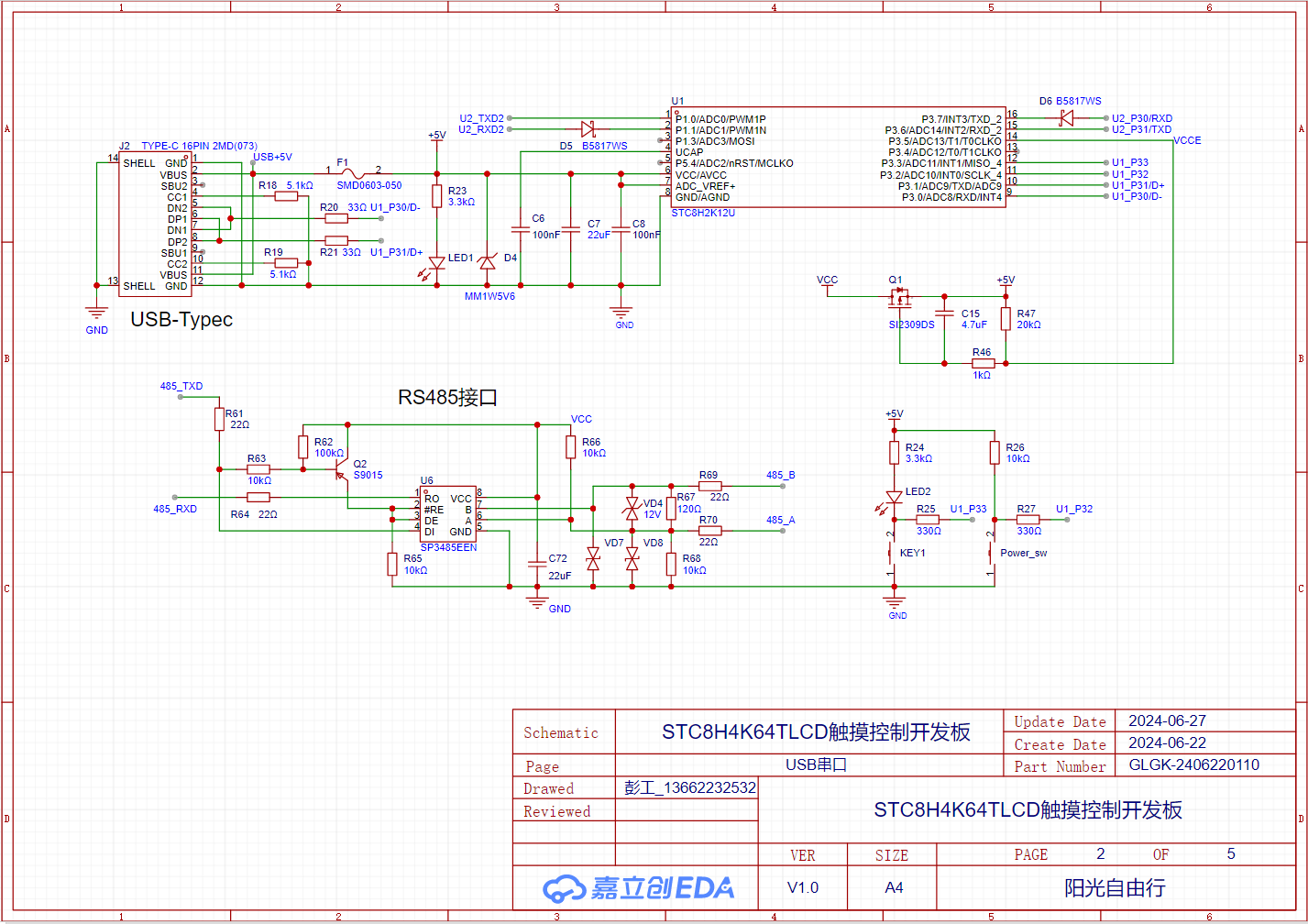

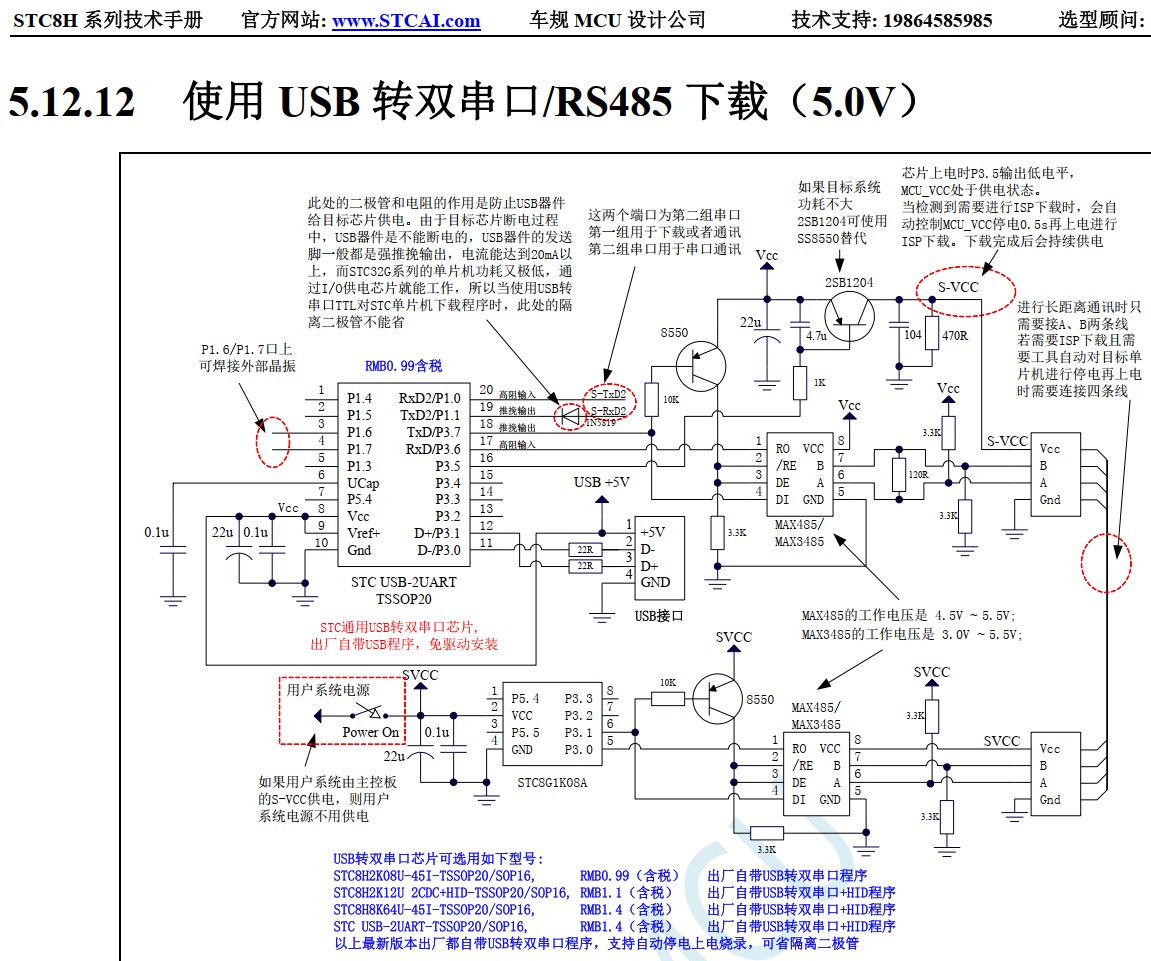

USB串口

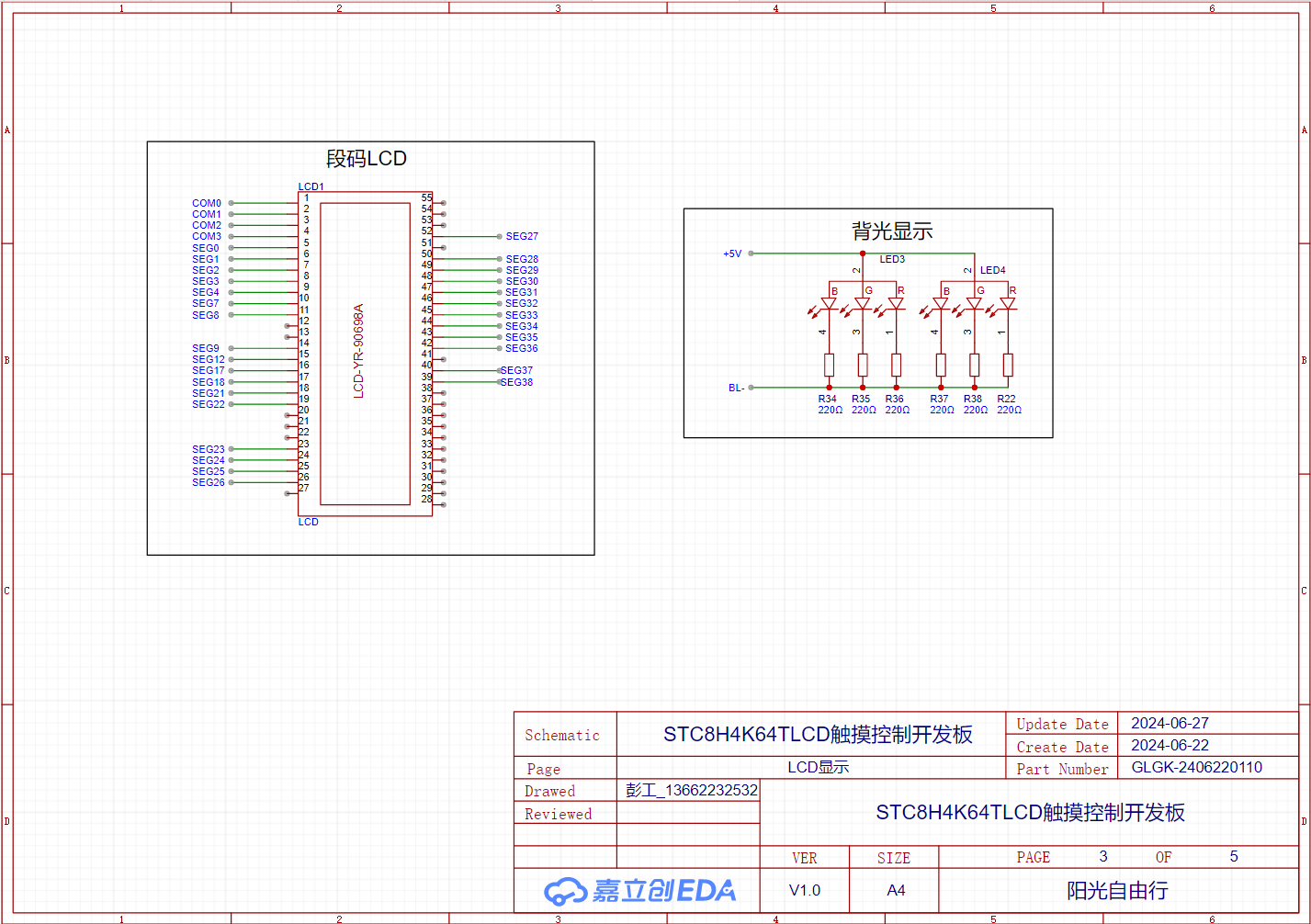

LCD显示

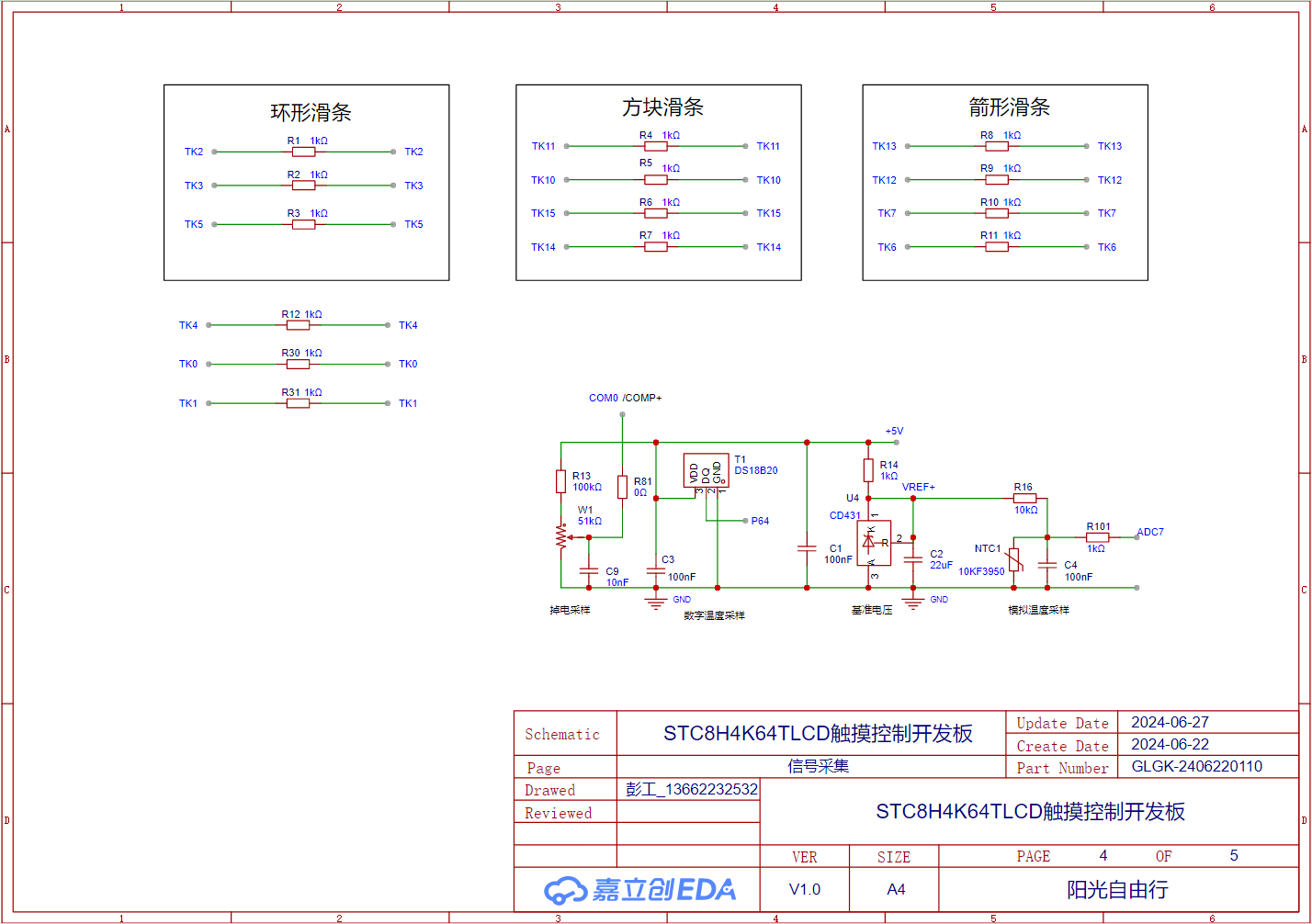

信号采集

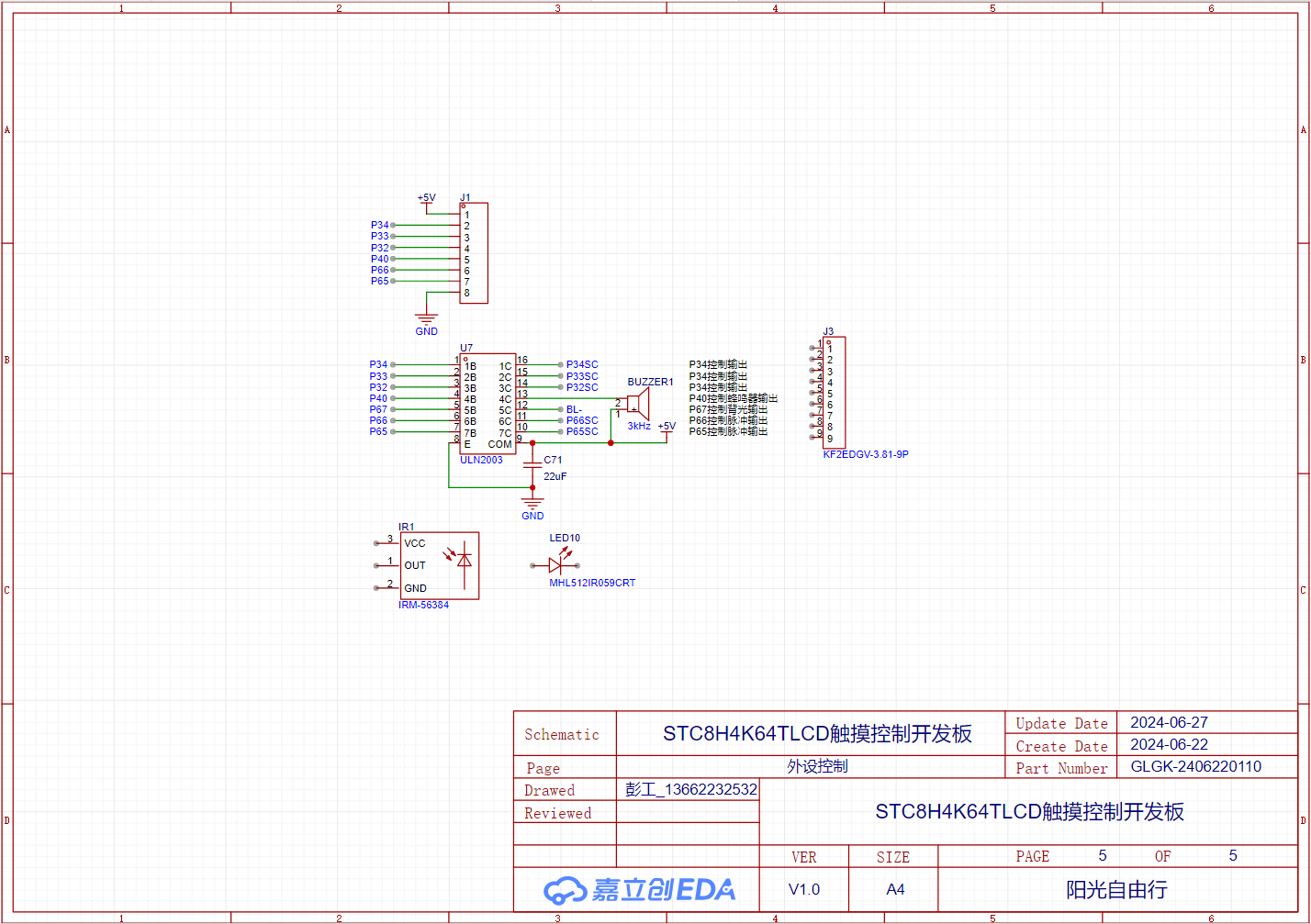

输出控制

pg***

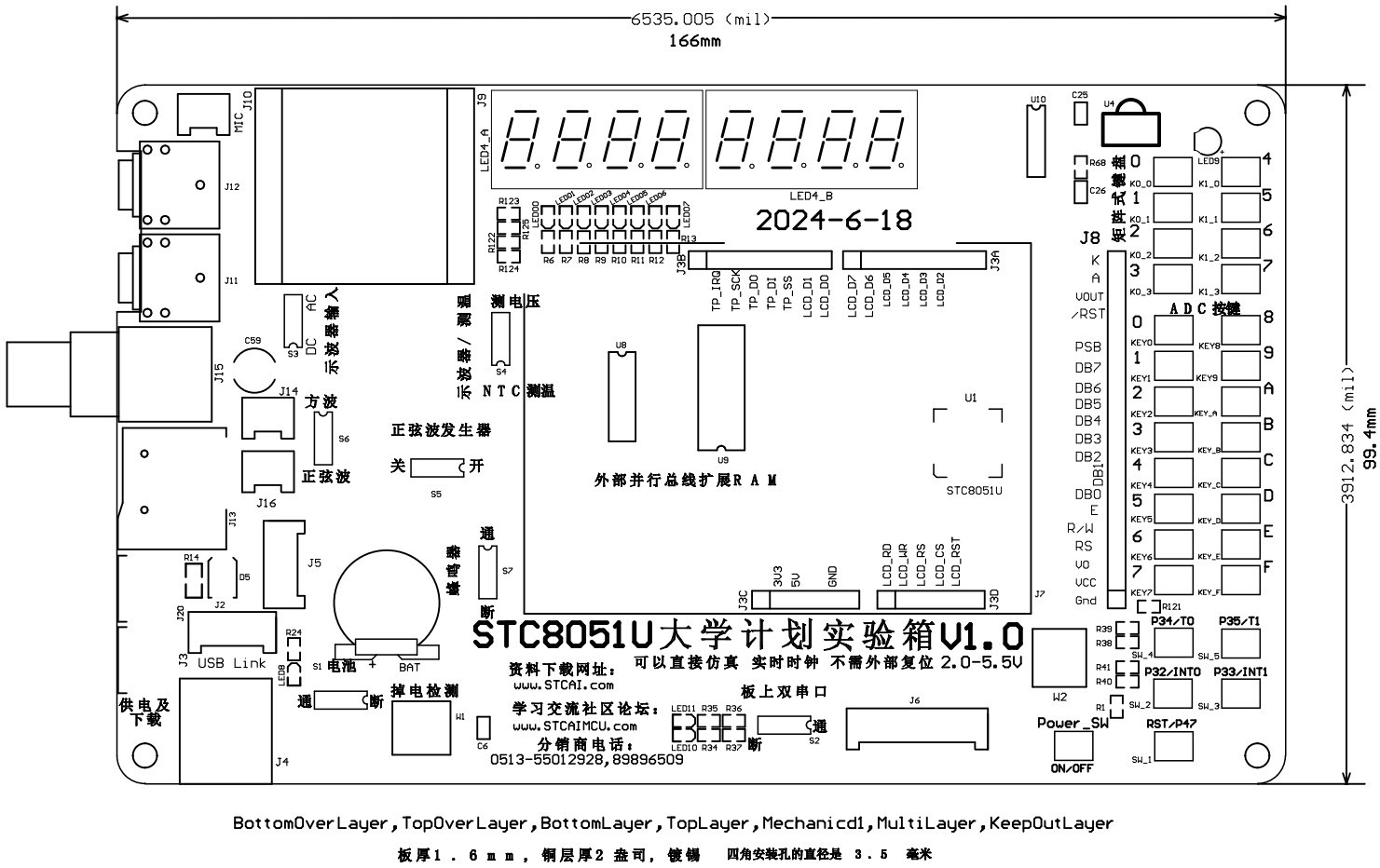

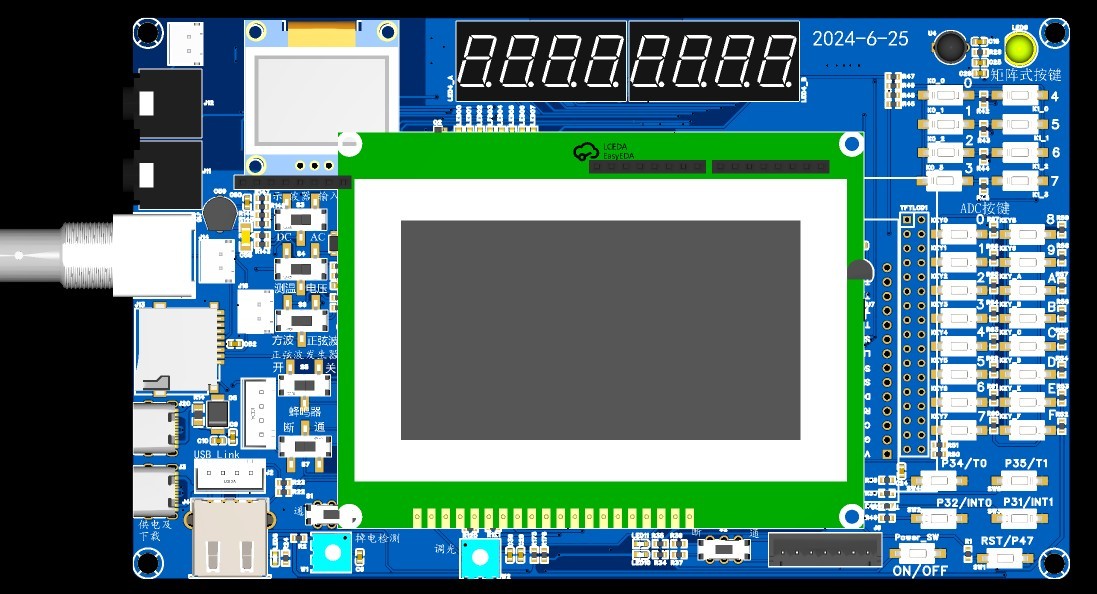

请问官方实验箱的4个螺丝孔距尺寸分别是 3.5mm ？

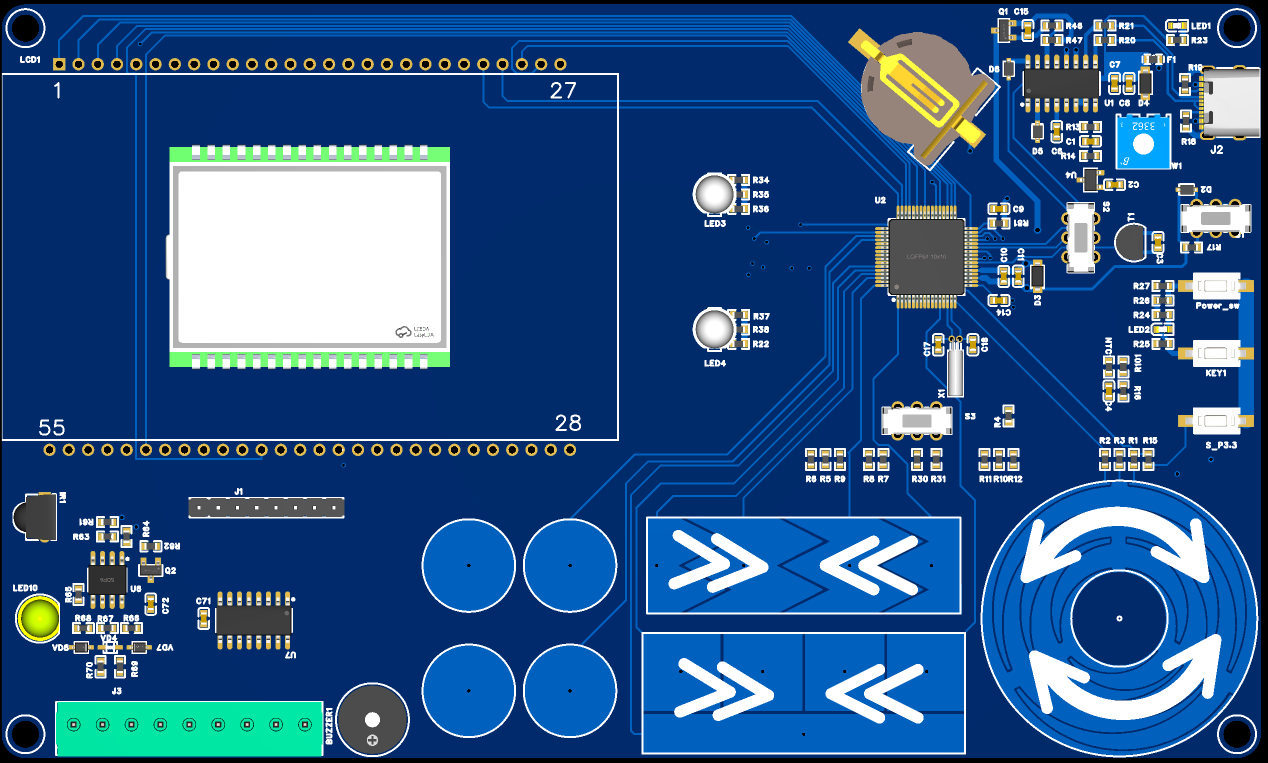

元件面效果图

抄作业，8H4K64TLCD实验箱尺寸开发板，

增加ULN2003背光控制、PWM控制输出，增加串口2接口的切换开关，

以增加工控方面广泛使用的485通信接口，增加TK0、TK1的切换开关，

以使用最多的触摸开关。

神***

最新方案：


https://www.stcaimcu.com/forum.p ... =9157&pid=88613

神***

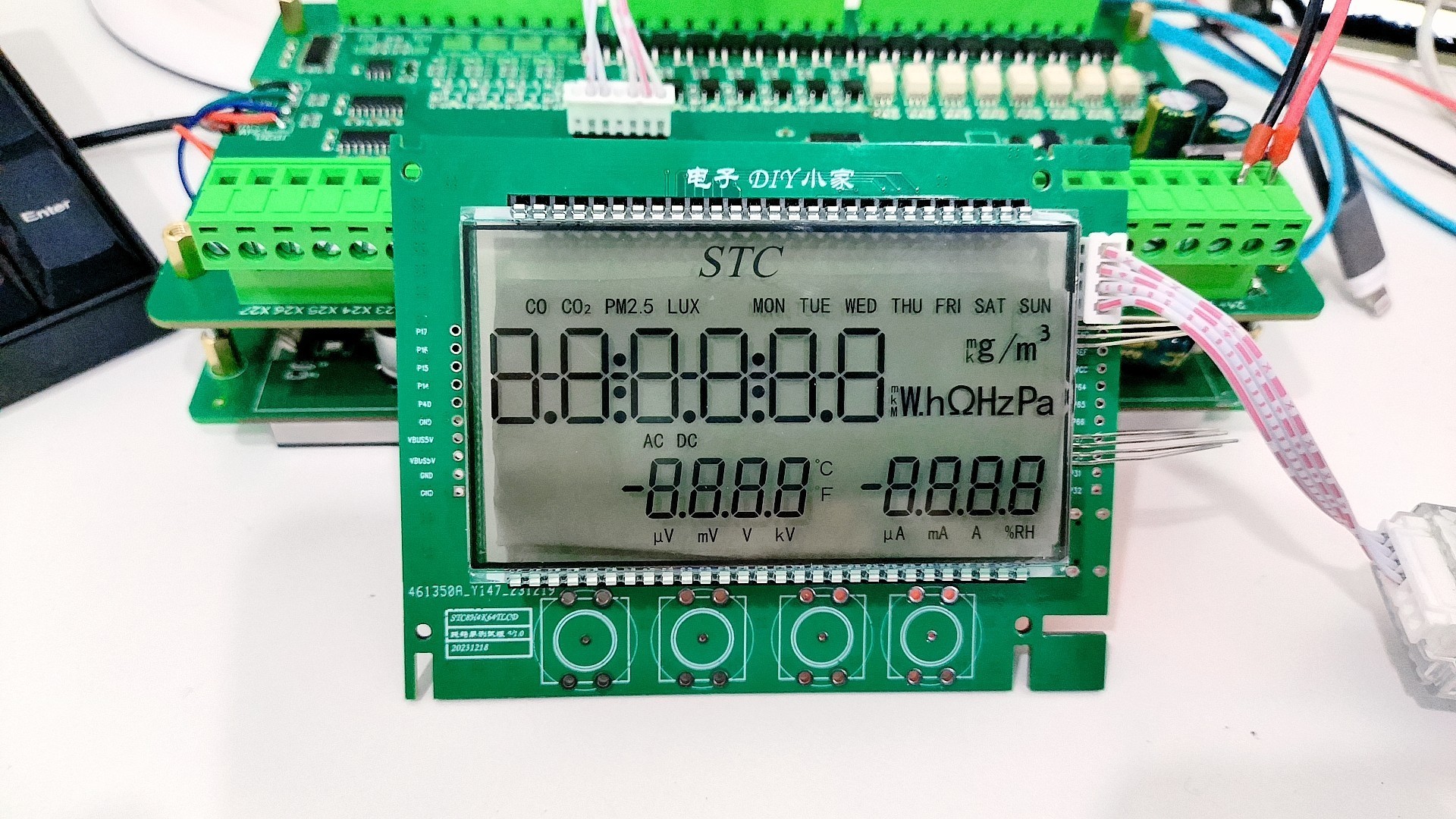

推荐的 段码LCD显示屏实物

【新提醒】STC8H4K64TLCD驱动段码LCD屏教程（一）点亮段码LCD屏 - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

so***

功能在多点就更好了

pg***

8H4K64TLCD触摸控制开发试验板最终完成版，
有幸获得单片机创意设计大赛开发板赛道的一等奖，
十分感谢嘉立创集团有限公司和深圳国芯人工智能有限公司提供良好的交流学习提高机会。


开源工程链接网址：

https://oshwhub.com/ygzyx/stc8h4k64tlcd-touch-control-deve

单片机创意设计大赛获奖名单链接网址：
https://oshwhub.com/article/winn ... design-competition2

zhan***

资料收到，感谢分享

潘***

只有滑动触摸么？

pg***

潘*** 发表于 2024-8-14 02:06
只有滑动触摸么？

有3组滑动触摸，2个圆形触摸，复用可当31个触摸按键，
有8路IO输出(含3基色全彩背光控制和1路蜂鸣控制，
最主要还是段码LCD和TFTLCD彩色双屏显示，
还可当USB转双串口调试工具使用，且带有485接口功能，实验用途广泛。

潘***

pg*** 发表于 2024-8-14 10:10
有3组滑动触摸，2个圆形触摸，复用可当31个触摸按键，
有8路IO输出(含3基色全彩背光控制和1路蜂鸣控制，
...

好复杂
