立创开源--触摸按键+段码LCD驱动显示+RTC实时时钟@8H4K64TLCD-LQFP64

神***

mar*** 发表于 2024-6-26 10:42
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9186&extra=

帮忙同步到顶楼的最新原理图

Debu***

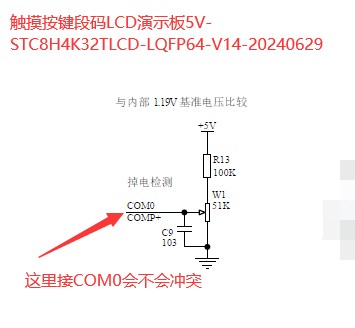

LCD扫描过程中COM0波形不是直线，如COM0是推挽W1、R13影响可能不大，但C9可能存在影响

Debu***

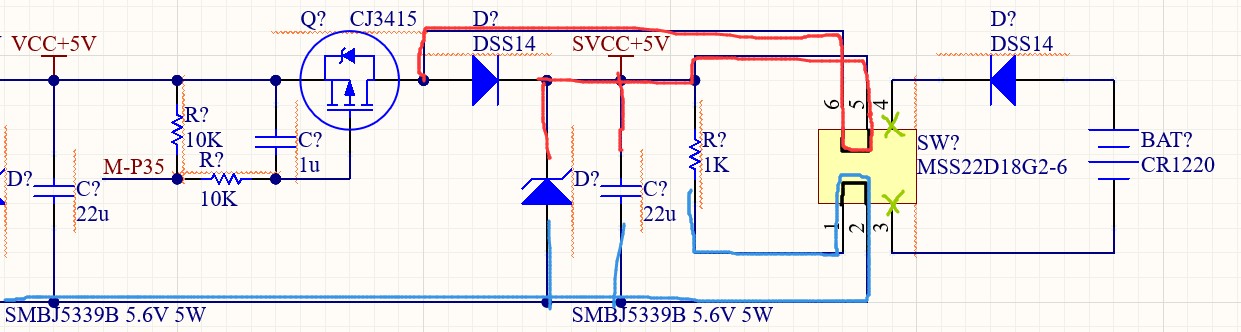

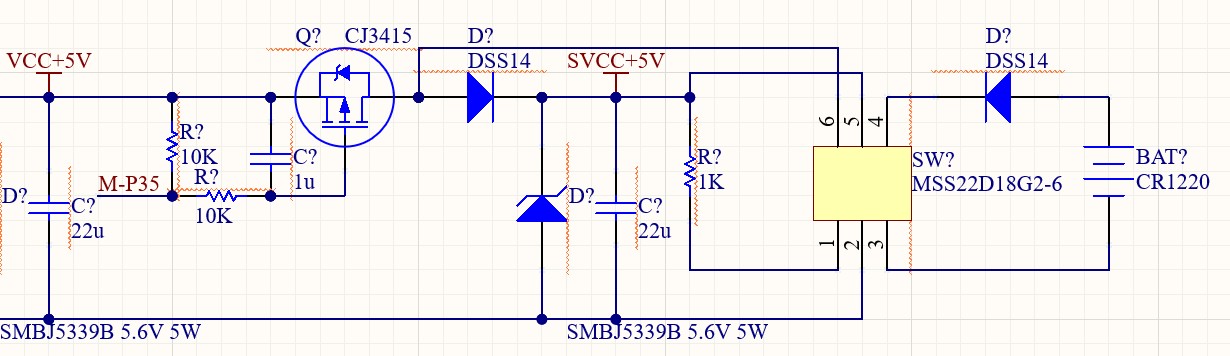

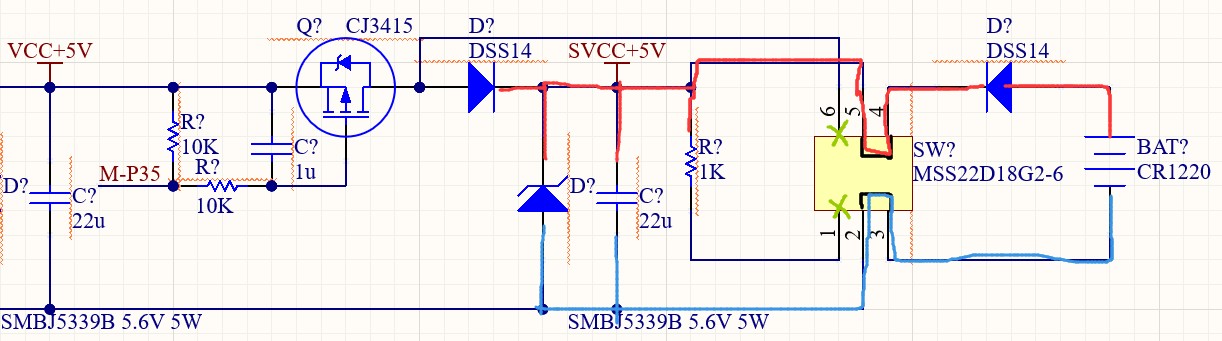

电源切换开关如图连接即可消除MOSFET的D极连接的二极管的压降

经检查未发现问题

Debu***

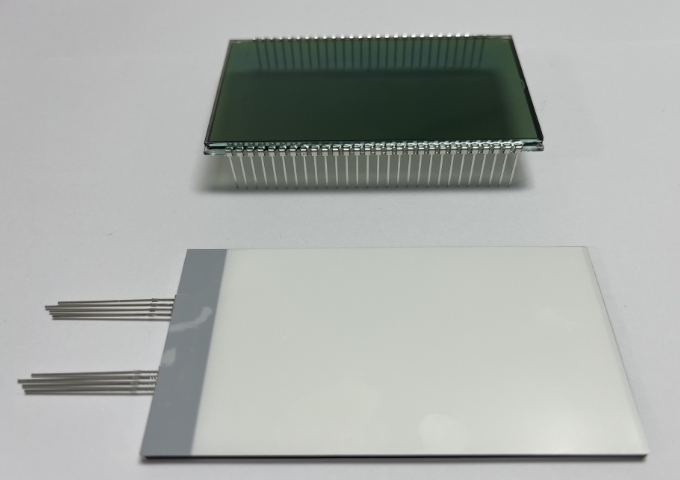

冲哥给这个屏配了RGB背光，考虑加入背光，使用PWM驱动
使用IO口：P63/ADC7/PWM2N_3、P65/PWM3N_3、P67/PWM4N_3驱动
官方原设计使用ADC接NTC测温度，使用开关切换背光和NTC
一般使用红色表示高温，蓝色表示低温，则NTC与绿色复用较为合适
所以RGB和PWM通道对应关系为
绿：P63/ADC7/PWM2N_3
红：P65/PWM3N_3
蓝：P67/PWM4N_3

Debu***

Debu*** 发表于 2024-7-26 13:29
LCD扫描过程中COM0波形不是直线，如COM0是推挽W1、R13影响可能不大，但C9可能存在影响

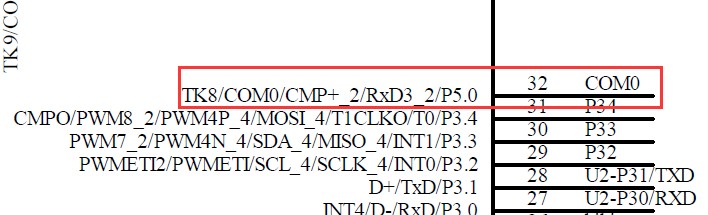

解决方案：使用P37做CMP+，冲突的SEG31取消，后面的SEG依次顺延，取消SEG39，牺牲μA、mA、A的显示，因板子上没有电流测量相关电路，影响不大

so***

这屏是定制的吧

Debu***

Debu*** 发表于 2024-7-26 18:39
解决方案：使用P37做CMP+，冲突的SEG31取消，后面的SEG依次顺延，取消SEG39，牺牲μA、mA、A的显示，因板 ...

空闲的P34/CMPO接单独的LED，高电平有效，可设置为比较器硬件驱动，也可软件驱动

Debu***

空闲的P40/MOSI_3可以硬件SPI驱动WS2812使用，考虑到SCLK_3和MISO_3可能和LCD冲突，SEG28移到LCD的42脚，SEG30移到LCD的40脚

Debu***

Debu*** 发表于 2024-7-26 19:01
空闲的P34/CMPO接单独的LED，高电平有效，可设置为比较器硬件驱动，也可软件驱动 ...

取消，该IO排针引出

科学***

学习
