STC8H4K64TL触控实验板——开源嘉立创 | 电池部分有误

神***

https://www.stcaimcu.com/forum.p ... 1192&extra=page%3D1
完美，绝配；

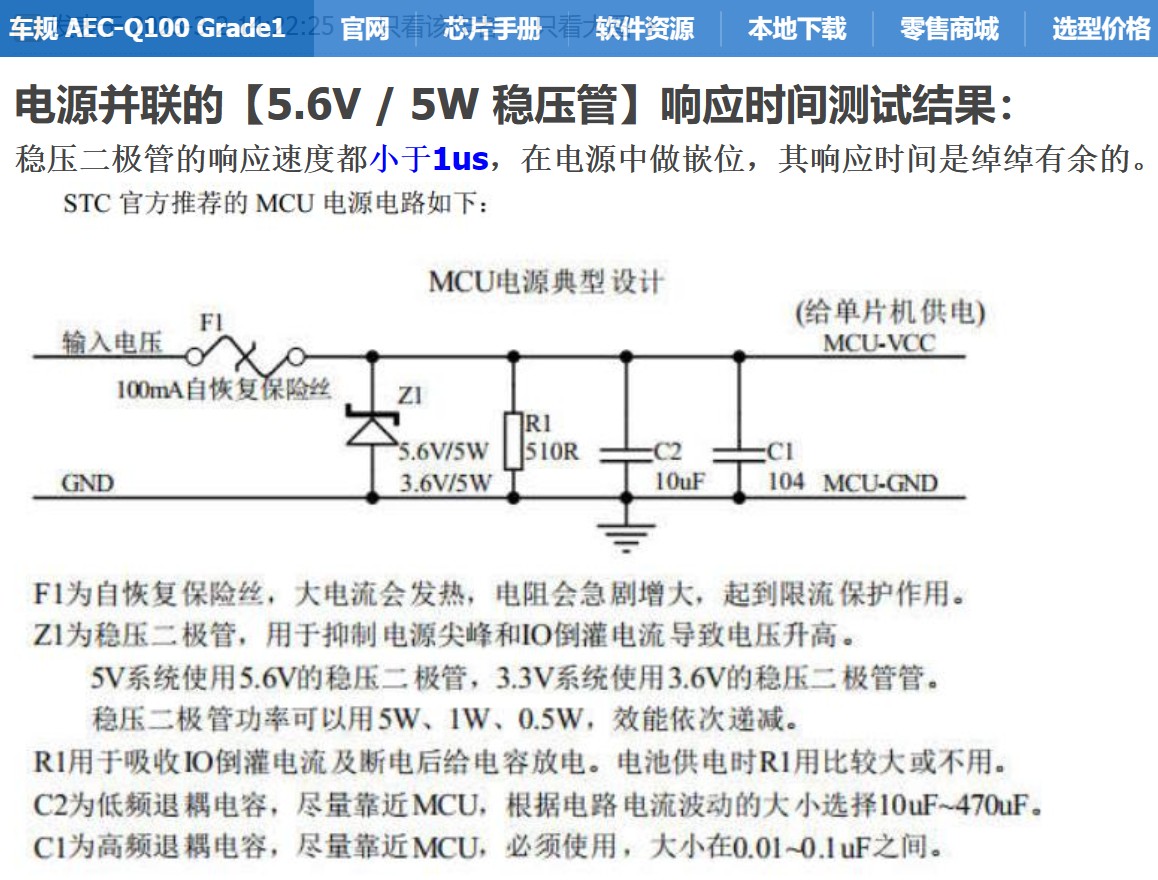

如外部输入电源错误的供成 12V,
自恢复保险丝大概2秒附近启动，
稳压管保住了，稳压管的速度也足够快的保护了后续的电路

pq6***

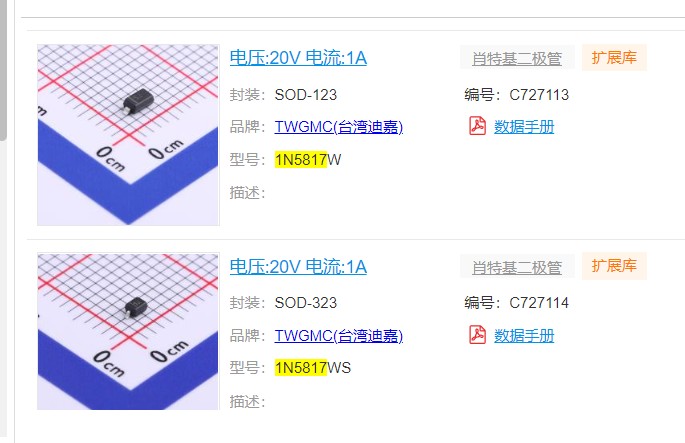

1N5817WS为1N5817的贴片封装，参数相同；

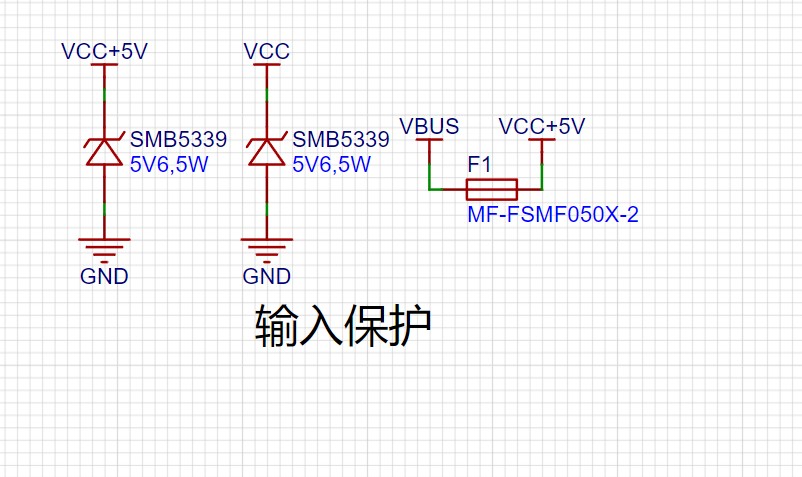

电源稳压管更换为SMB5339A(5V6；5W)型号；

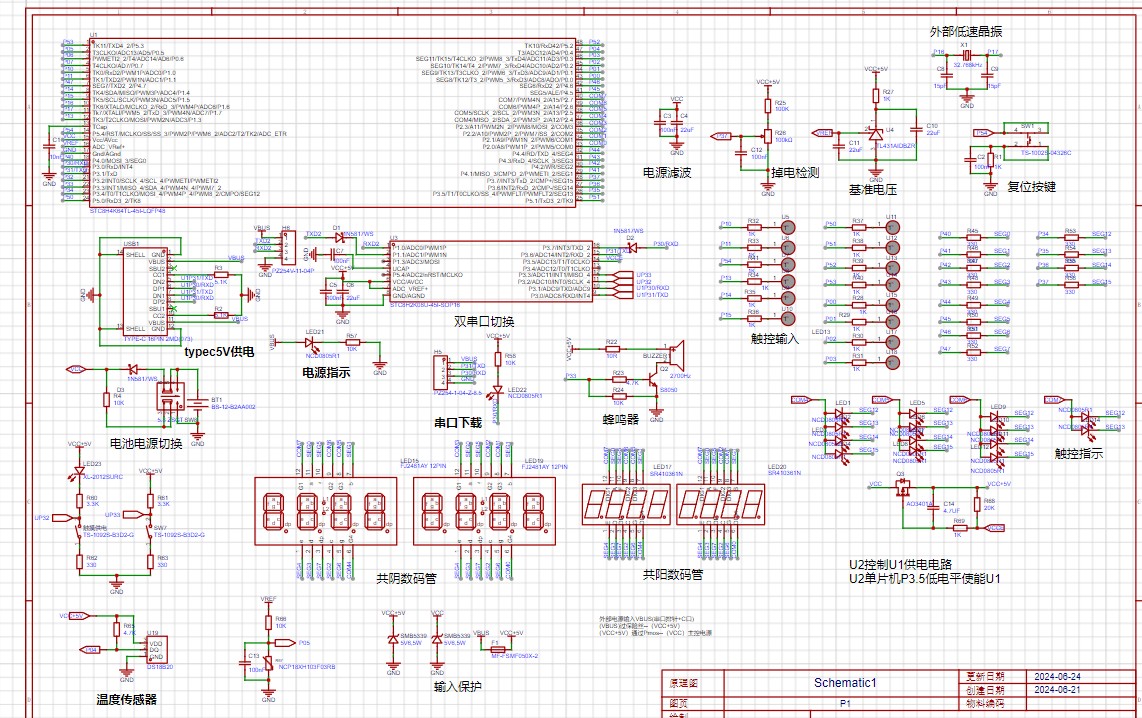

电源部分修改，外设外部供电；

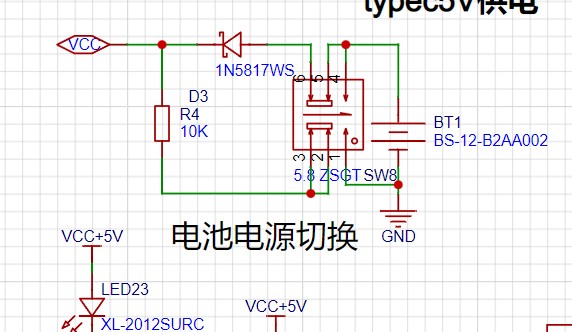

RTC时钟电池只在低功耗时对芯片供电，保持低功耗模式；
电容放电电路修改；

pq6***

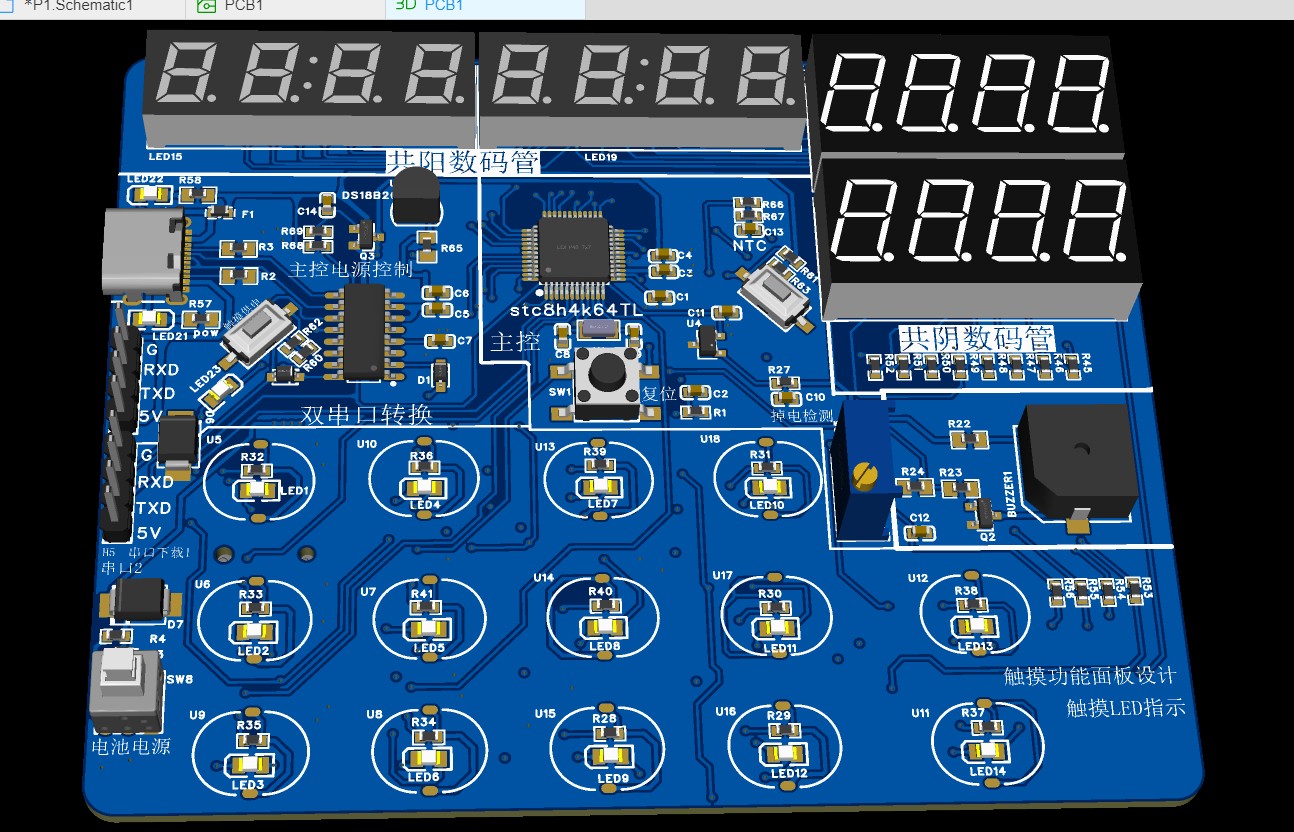

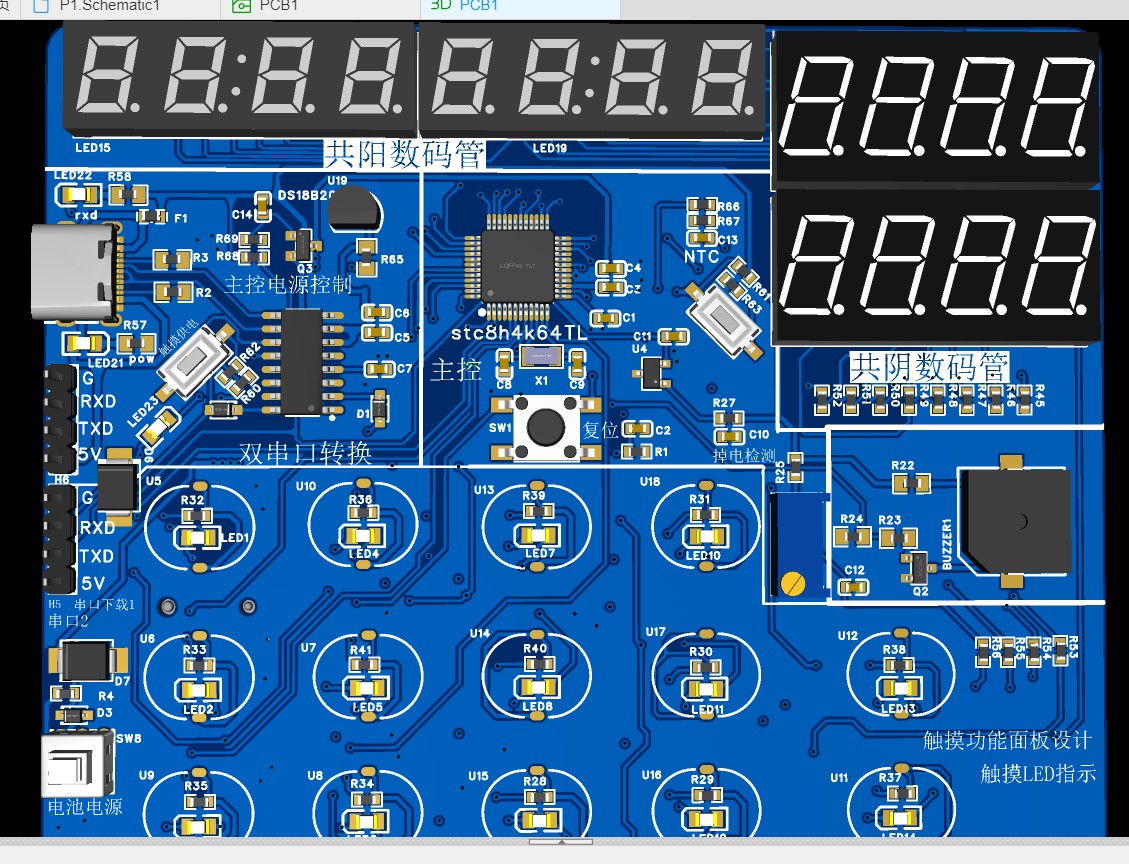

最终效果，解决已知BUG，和官方资料大致相同，部分区别自行验证。
重构3次PCB，区域优化修改不下5次；不再更新此贴；
（设计多抄大厂，少自己乱想才不会出错）

小涵***

赞
