STC32G 关于P5.4做为IO管脚时的6.5ms延时的电路如何设计

jacks*** · 发表于 2024-6-20 16:40:16

STC32G 关于P5.4做为IO管脚时的6.5ms延时的电路如何设计，
目前做为pwm应用于控制LED时，外部已经做了拉低电阻，

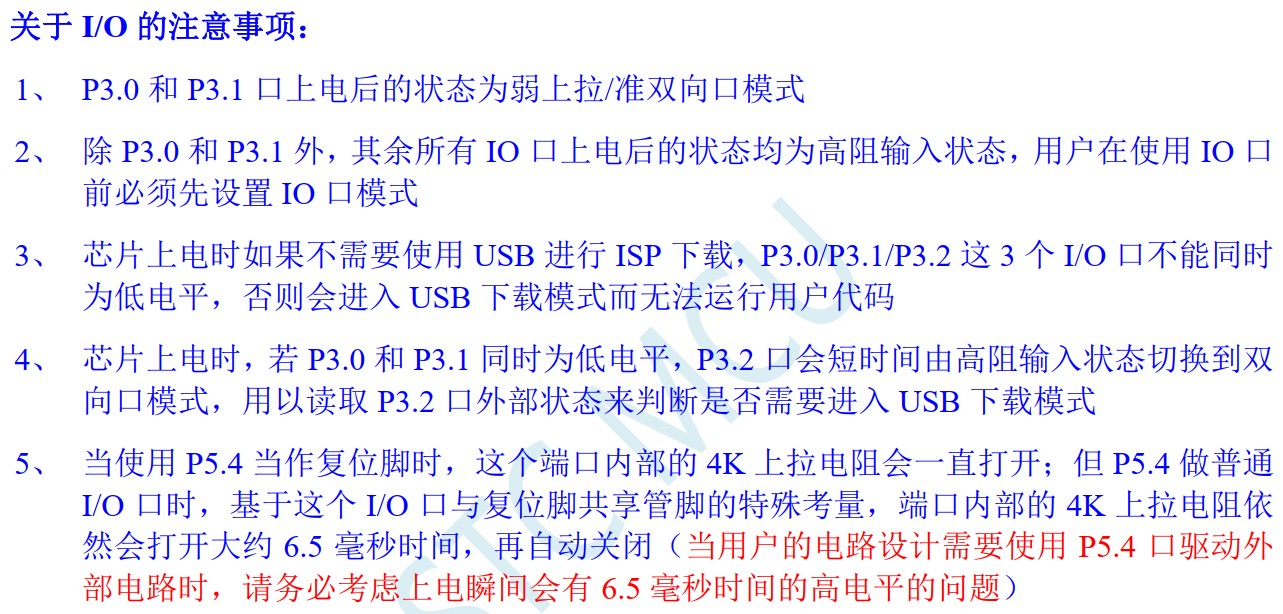

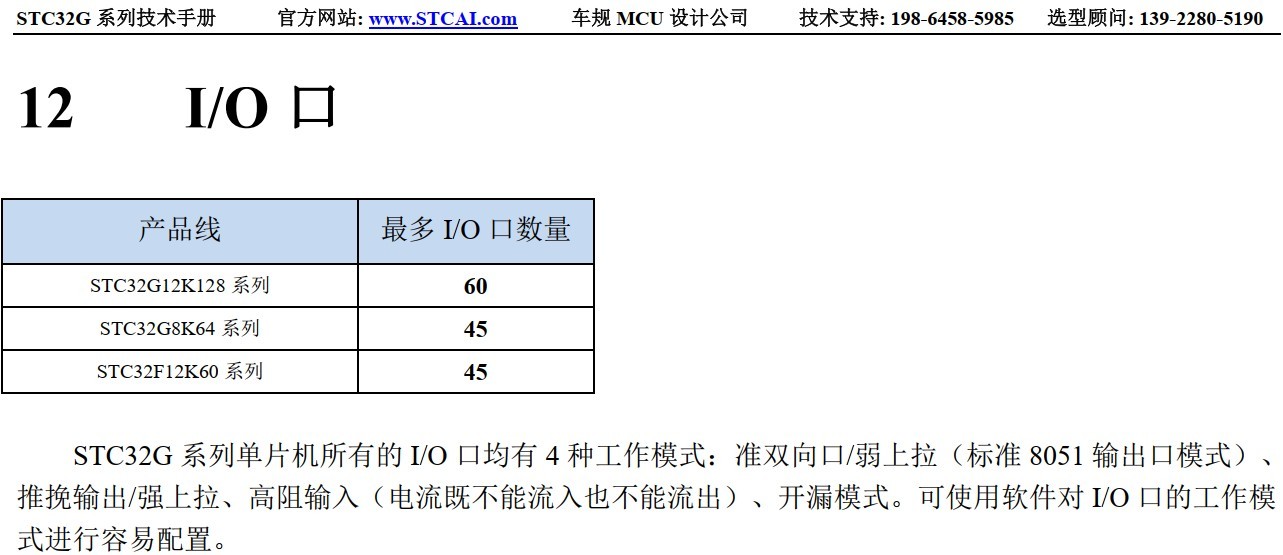

参考手册中的IO默认拉低做的电路设计，
但是在P5.4上好像不起做作,每次上电都出现led亮下，
其它的PWM管脚没有出现这样，

希望帮大神提供些参考设计电路原理，谢谢


小*** · 发表于 2024-6-20 17:08:30

可以用三极管做一下反向

jacks*** · 发表于 2024-6-20 17:10:50

小*** 发表于 2024-6-20 17:08
可以用三极管做一下反向

是不是还要再次反转才能正常输出PWM

神*** · 发表于 2024-6-20 22:47:38

神*** · 发表于 2024-6-20 22:48:59

上拉比较强 4K, 你外部 1K, 5V 分压也是 1V

jacks*** · 发表于 2024-6-21 16:29:57

神*** 发表于 2024-6-20 22:48
上拉比较强 4K, 你外部 1K, 5V 分压也是 1V

差不多是这样的情况，根据在STC8G的MCU也同样使用了P5.4，目前是没有出现上电闪下LED的情况，但是目前使用STC32G，也采用PCB设计了P5.4来做PWM输出，这个就会出现闪一下；
我们现在的电路使用PWM来驱动照明灯的恒流电源实现无极调光，部分需求默认上电亮灯情况下，基本上影响不是很大，但是目前部分需求默认是不亮灯，这个P5.4上电亮下情况就会比较影响体验，目前想看下有什么方法可以处理下在上电亮下的6.5m延时的问题，从电路上原理来处理掉。如何处理达到理想情况
