24C02串口读写器（移植）程序仿真 问题

171412***

28.24C02串口读写器（移植）.rar (367.22 KB, 下载次数: 77)

2024-6-17 18:15 上传

点击文件名下载附件

请教下各位老师, 用简单跑马灯测试，SWD仿真正常。用24C02串口读写器（移植）程序，SWD仿真,witch窗口出来，无法添加变量，看了仿真例程，仿真占用了P3.0和p3.1口，用户程序要其它串口P4.3 和P4.4,程序里面怎么切换CDC串口 端口。

乘风***

例程是USB-CDC串口发送命令读写24C02。
需要使用USB线直接连接电脑与实验箱，而不是使用STC-USB Link1D工具连接电脑与实验箱。
先将程序生成的hex文件烧录到实验箱里面。
然后使用USB线直接连接电脑与实验箱，正常应该可以识别出CDC串口。
通过串口助手发送指定格式的命令给MCU，对24C02进行读写操作，CDC串口返回执行结果。

171412***

乘风*** 发表于 2024-6-18 09:16
例程是USB-CDC串口发送命令读写24C02。
需要使用USB线直接连接电脑与实验箱，而不是使用STC-USB Link1D工具 ...

老师，好啊，非常感谢！
用USB线连接实验箱，可以实现对24c02读写操作，是不能仿真吗？

so***

可以仿真改

乘风***

171412*** 发表于 2024-6-18 11:25
老师，好啊，非常感谢！
用USB线连接实验箱，可以实现对24c02读写操作，是不能仿真吗？ ...

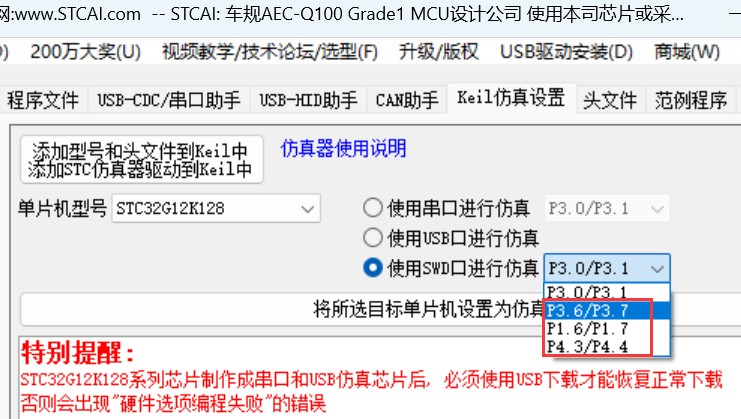

USB-CDC需要通过P3.0，P3.1实现，如果要仿真的话就不能再使用这两个接口了。
需要用其它脚位进行仿真

171412***

乘风*** 发表于 2024-6-18 11:55
USB-CDC需要通过P3.0，P3.1实现，如果要仿真的话就不能再使用这两个接口了。
需要用其它脚位进行仿真

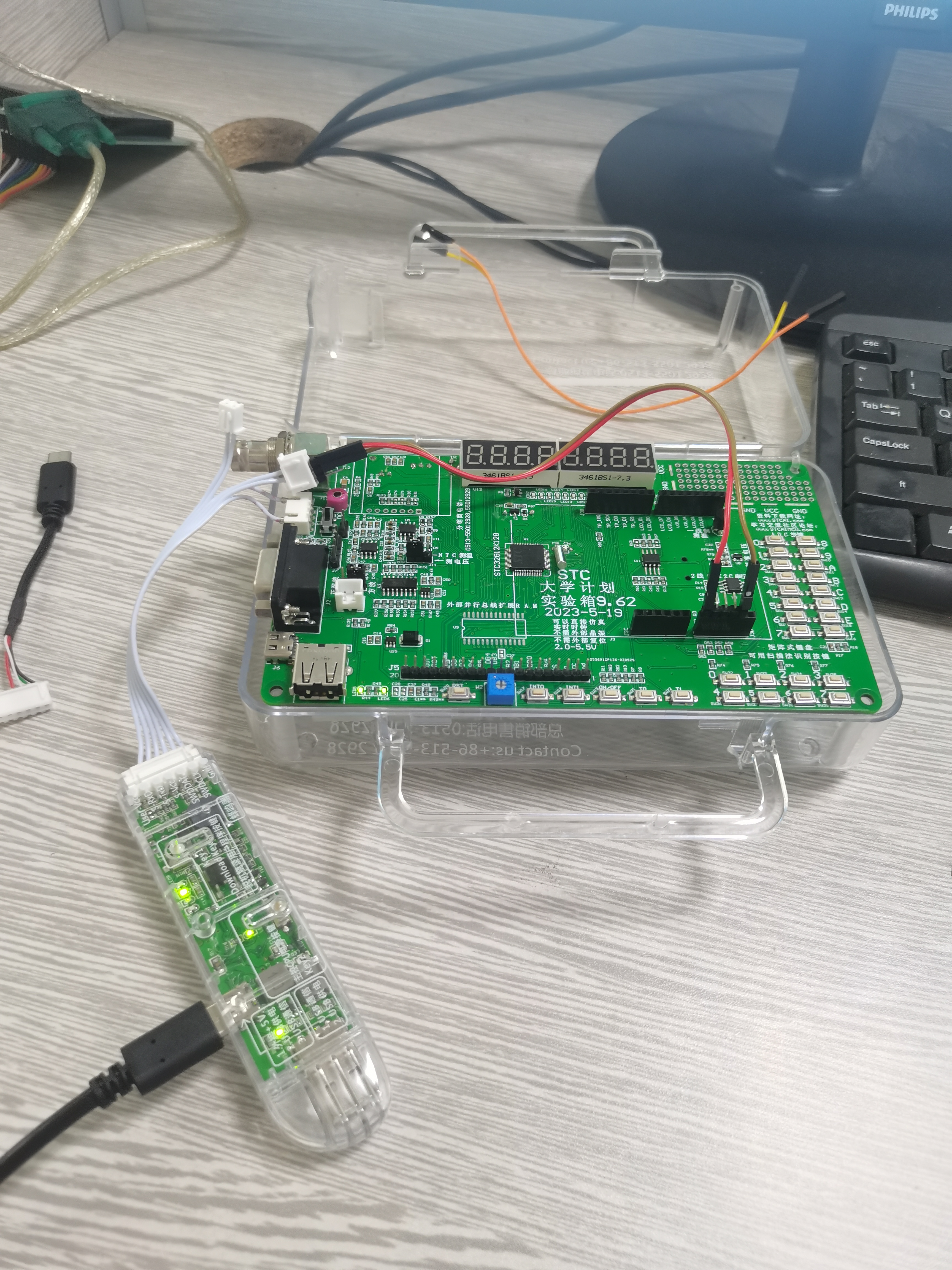

第二种接线方法无法制作仿真芯片，

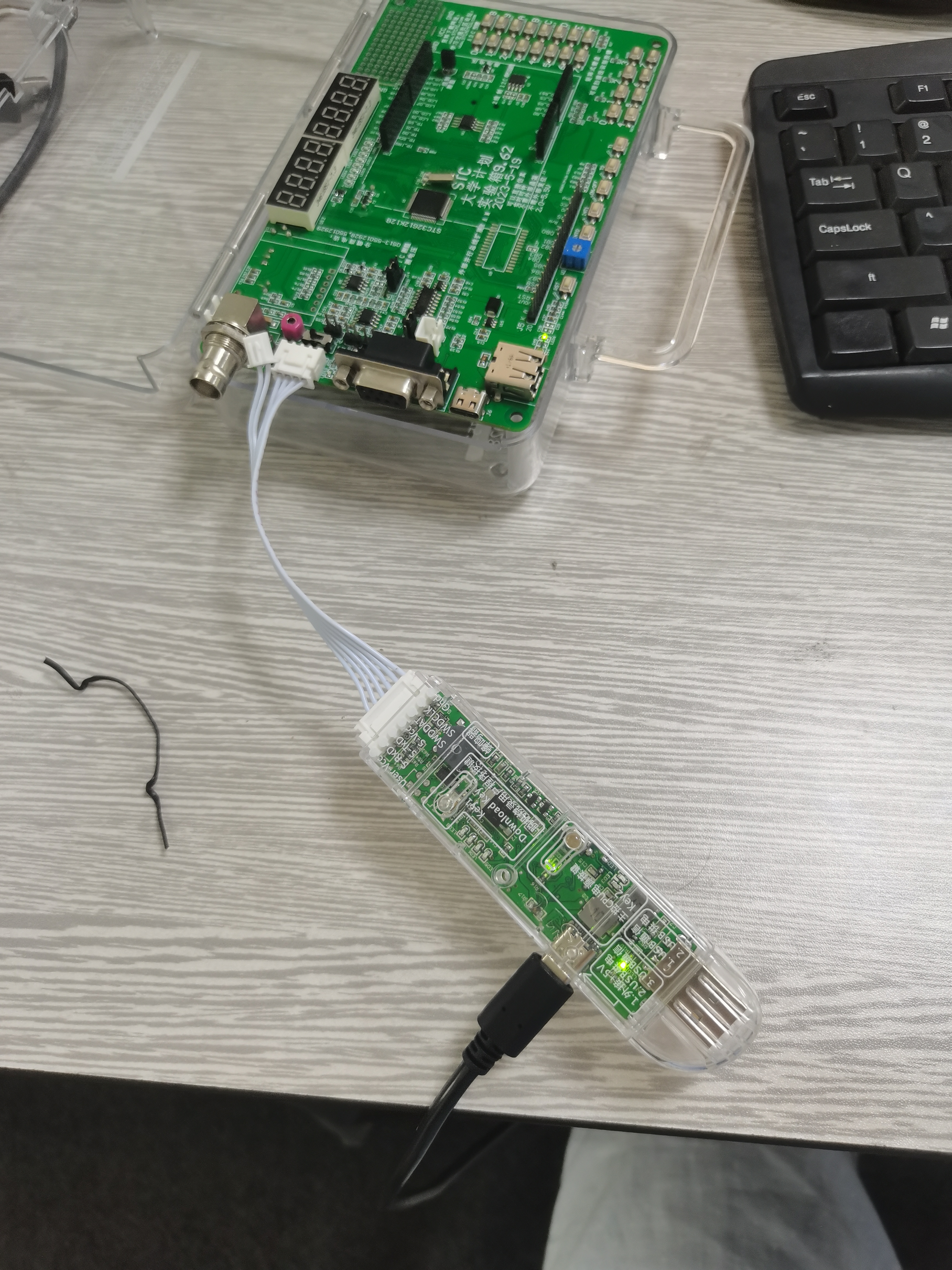

以上是两种接线。
老师，看下切换端口仿真试验不成功是什么原因。

so***

link1d和实验箱有共地吗

乘风***

171412*** 发表于 2024-6-18 14:55
以上是两种接线。
老师，看下切换端口仿真试验不成功是什么原因。
...

线应该是接反了，SWDCLK应该连接P4.4脚，SWDDAT连接P4.3脚。

171412***

乘风*** 发表于 2024-6-18 17:01
线应该是接反了，SWDCLK应该连接P4.4脚，SWDDAT连接P4.3脚。

老师，麻烦看下制作仿真芯片出现一直等待现象，是什么原因，还是不能切换。线是专用线，插在台式机后端USB口。

乘风***

171412*** 发表于 2024-6-18 17:46
老师，麻烦看下制作仿真芯片出现一直等待现象，是什么原因，还是不能切换。线是专用线，插在台式机后端U ...

制作仿真芯片时要接回P3.0，P3.1
