AI8051U 测试无问题，51新时代全面来临，单片机创意设计大赛 @【STC & 嘉立创EDA】

do*** · 发表于 2024-6-17 19:32:48

加油把这次的活动搞好

神*** · 发表于 2024-6-17 19:46:53

STC8051U实验箱，2024/6/29, 17:45 分，原理图做了部分完善


防止外部无电时，电池的电经过 MOS管跑到外面的外设

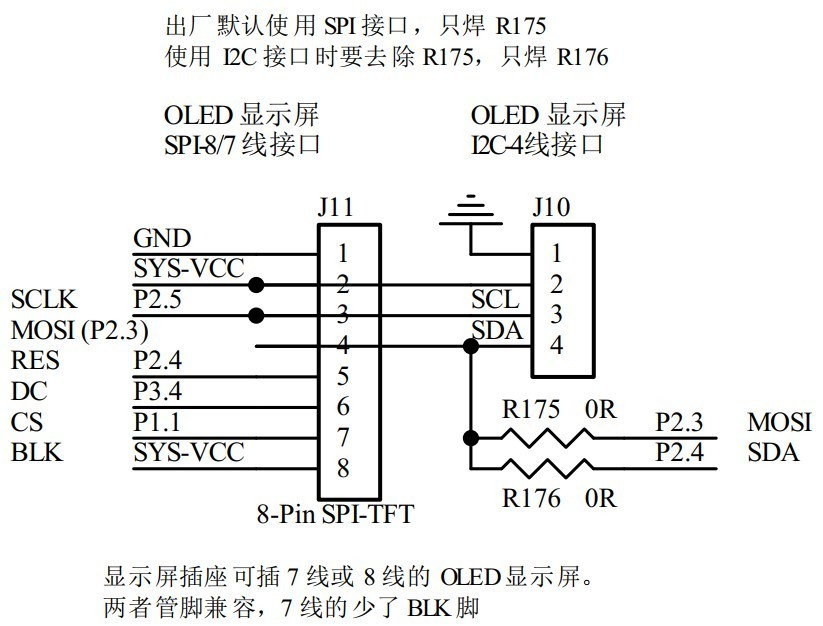

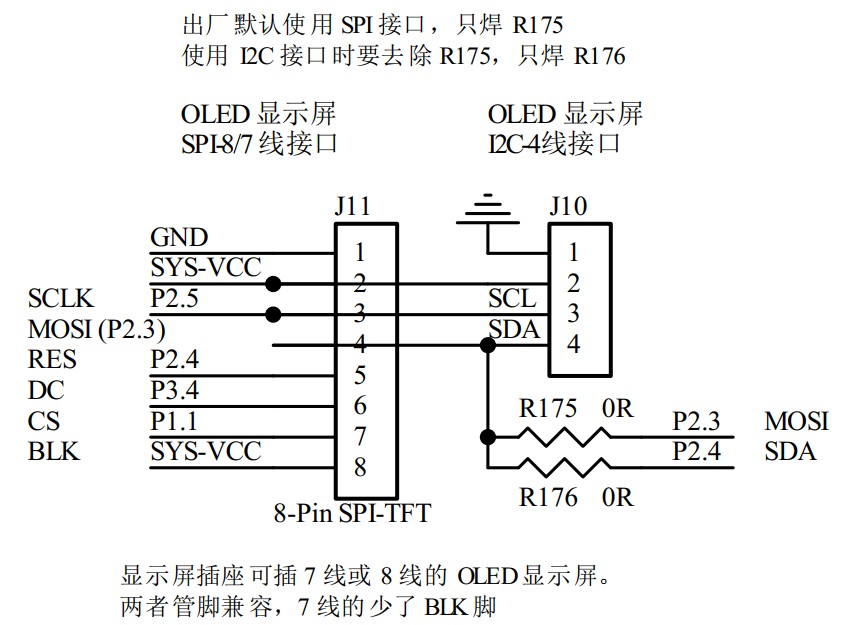

根据建议，增加对 8-Pin SPI-TFT彩屏的支持


优先特别奖RMB1000，谁第一个用嘉立创EDA将
STC8051U全球大学计划实验箱原理图/PCB 实现了,
优先特别奖RMB1000；

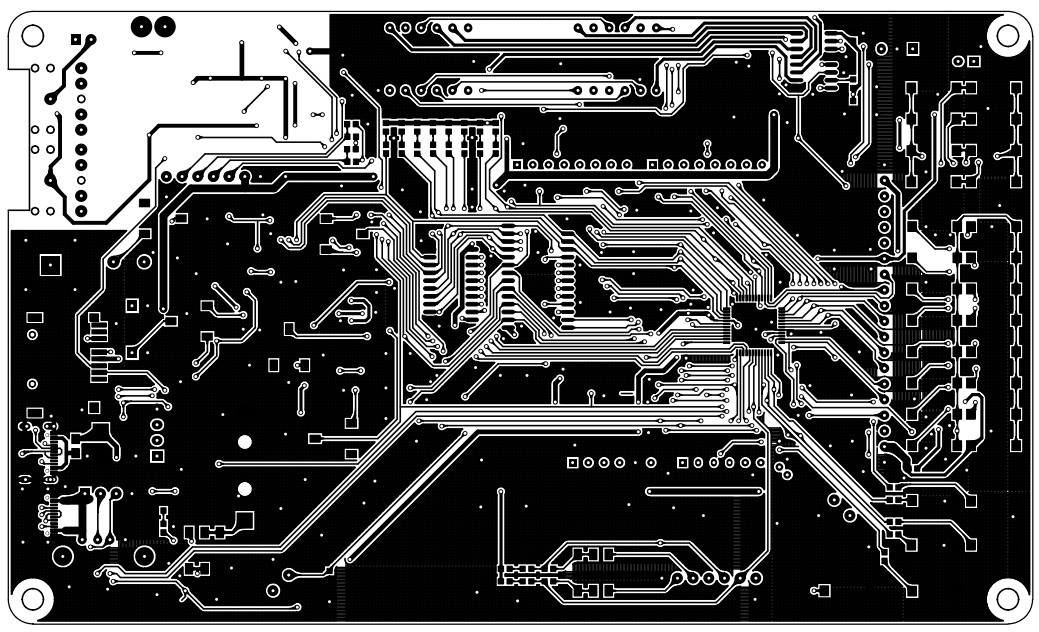

刚设计完成，大家帮用嘉立创EDA实现

STC8051U
单片机原理及应用
自主可控从51到国产32位8051

C语言程序设计，嵌入式控制
                                       山大天山计划@STC8051U
                                 自主可控从51到国产32位8051

优先特别奖RMB1000，谁第一个用嘉立创EDA将
STC8051U全球大学计划实验箱原理图/PCB 实现了,
优先特别奖RMB1000；
刚设计完成，大家帮用嘉立创EDA实现

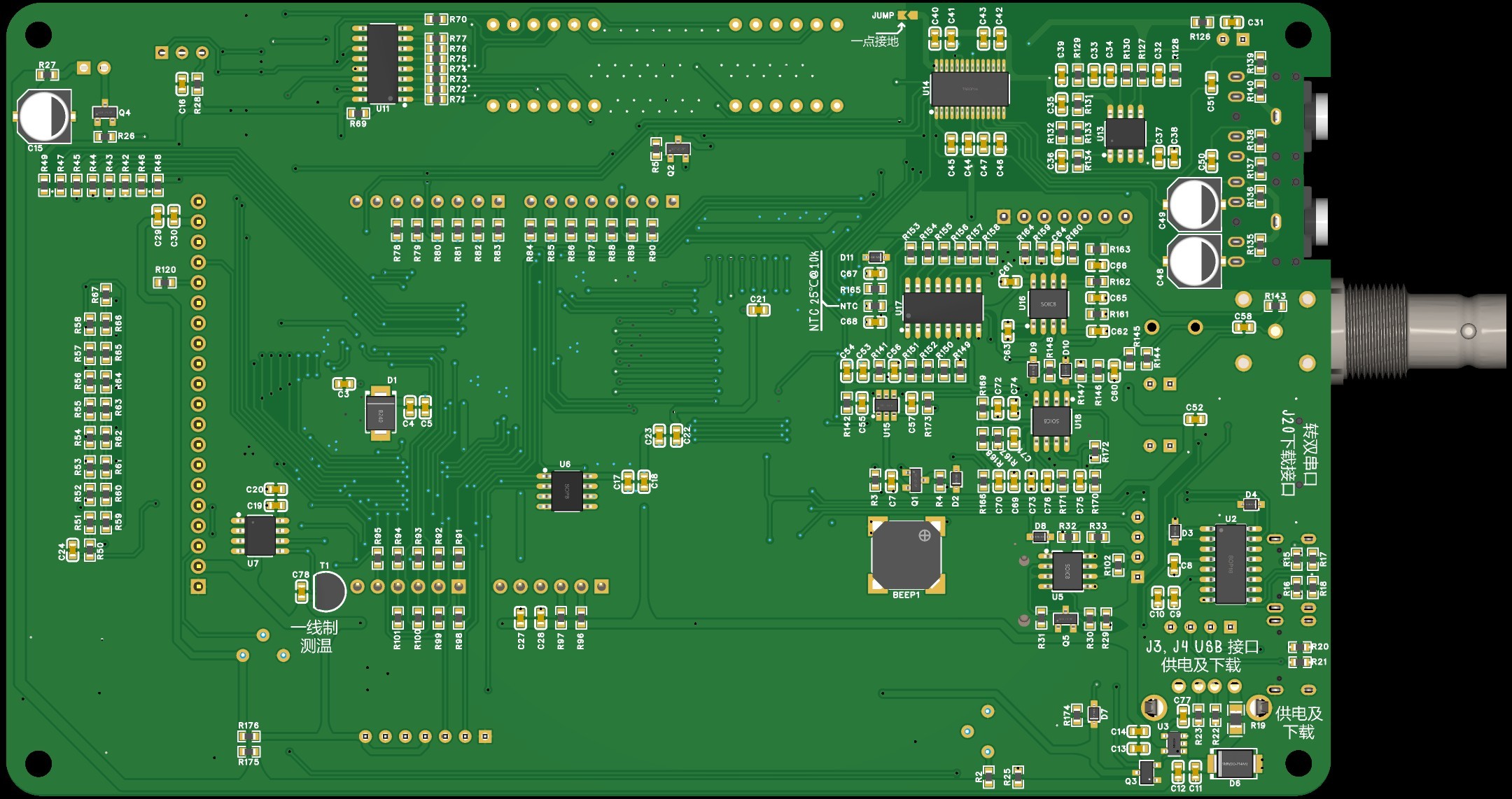

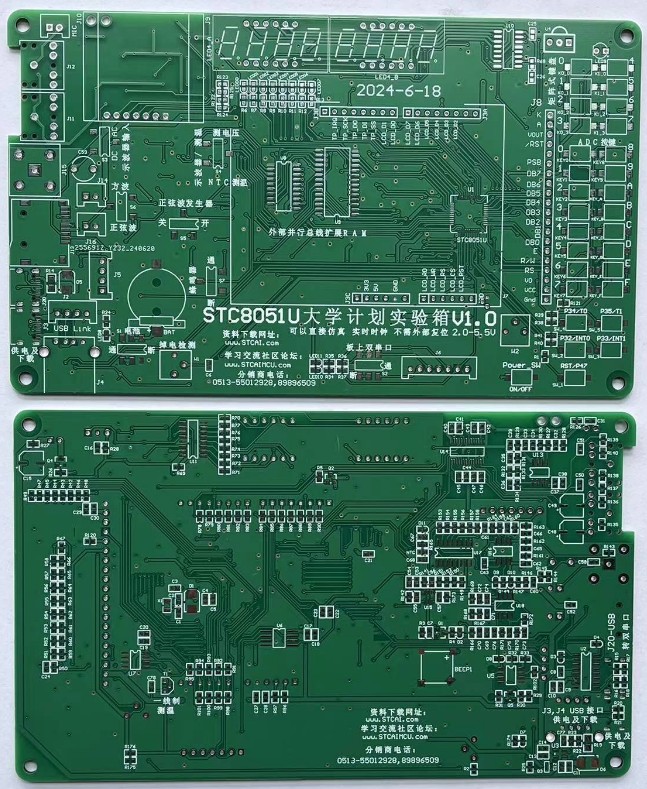

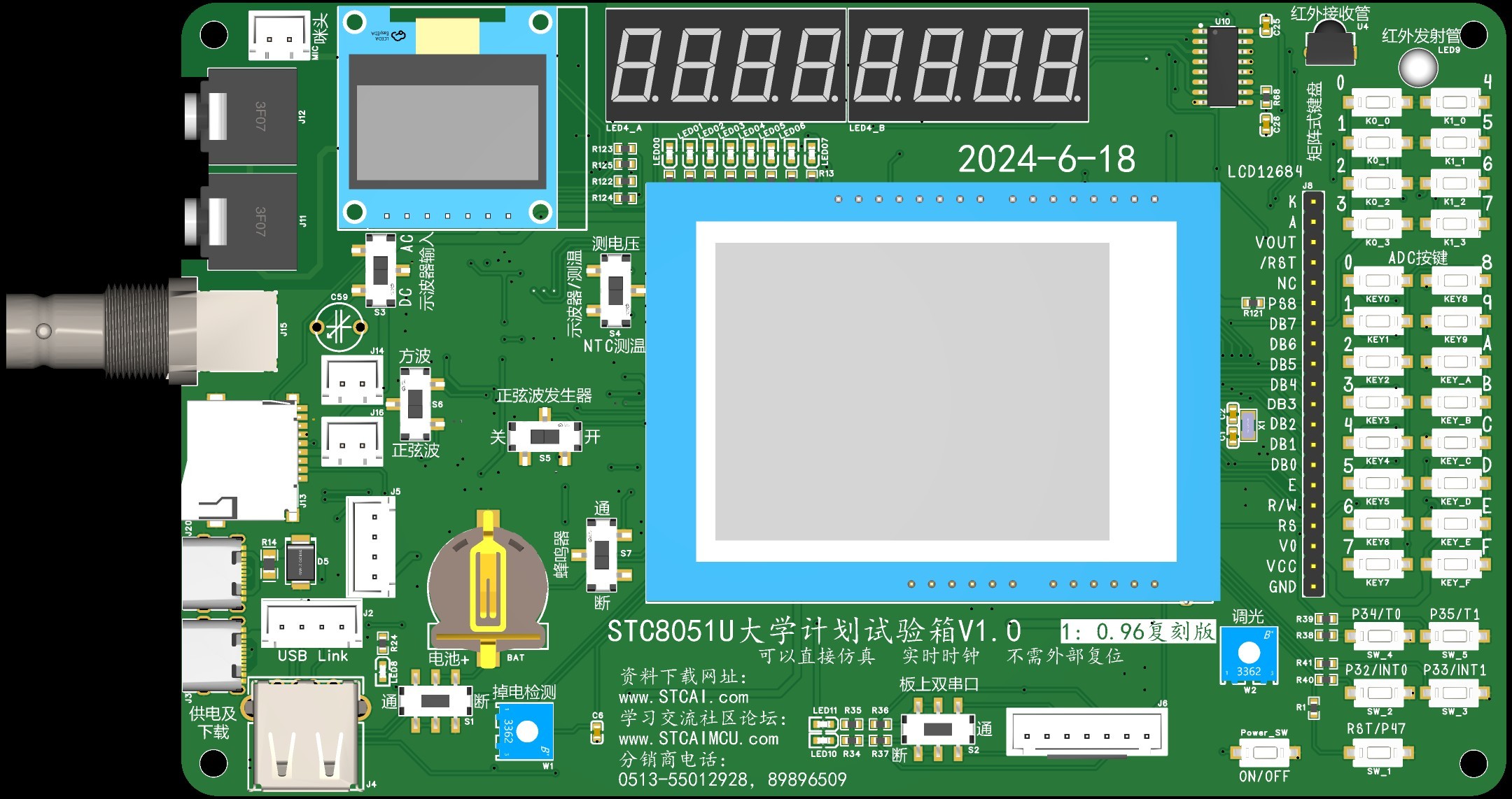

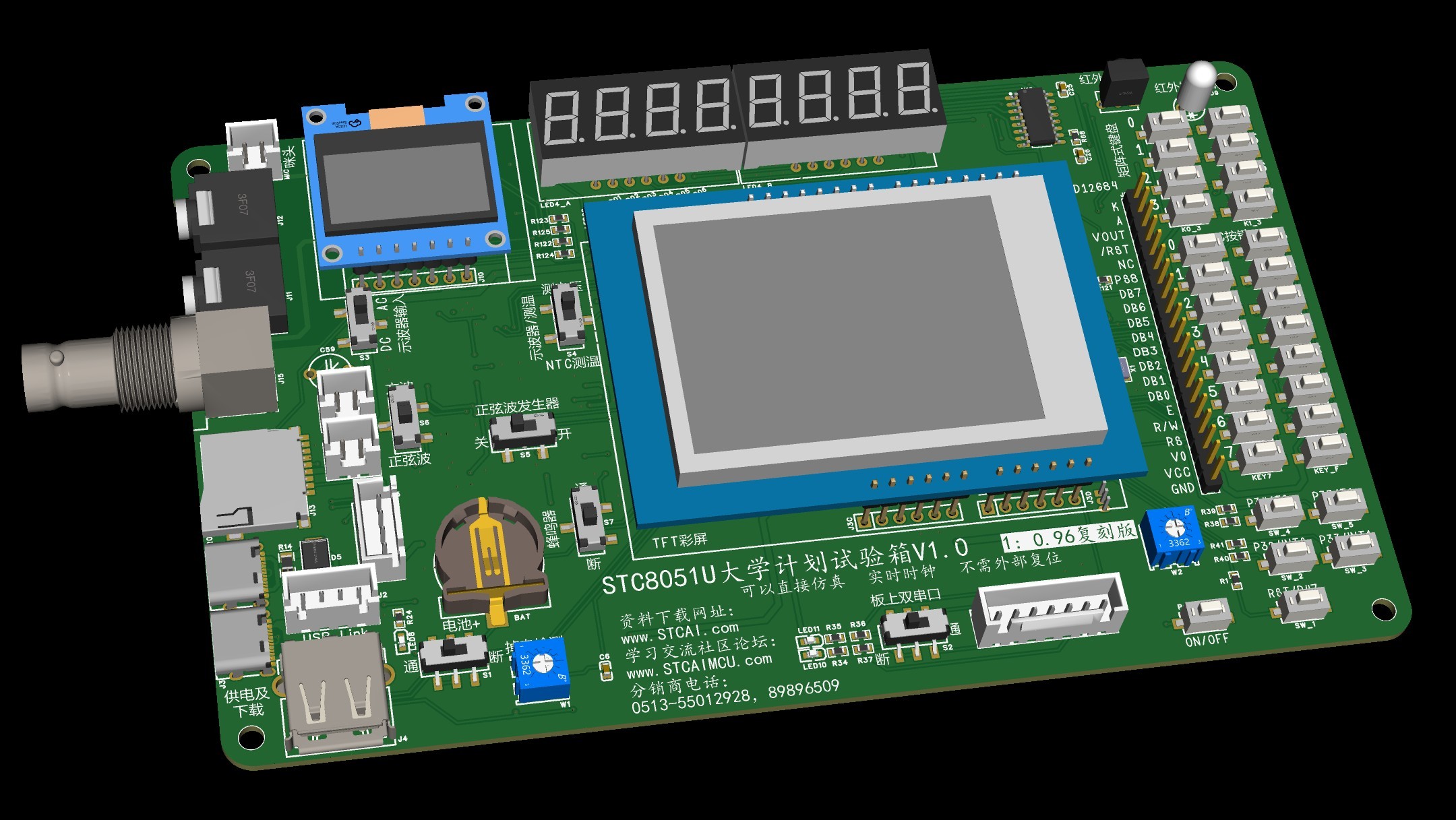

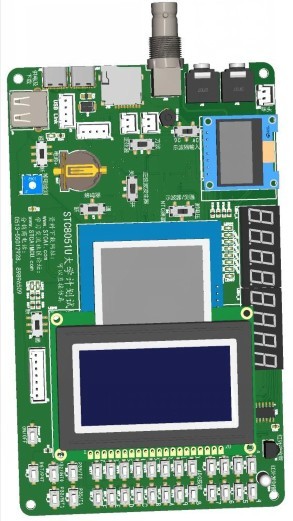

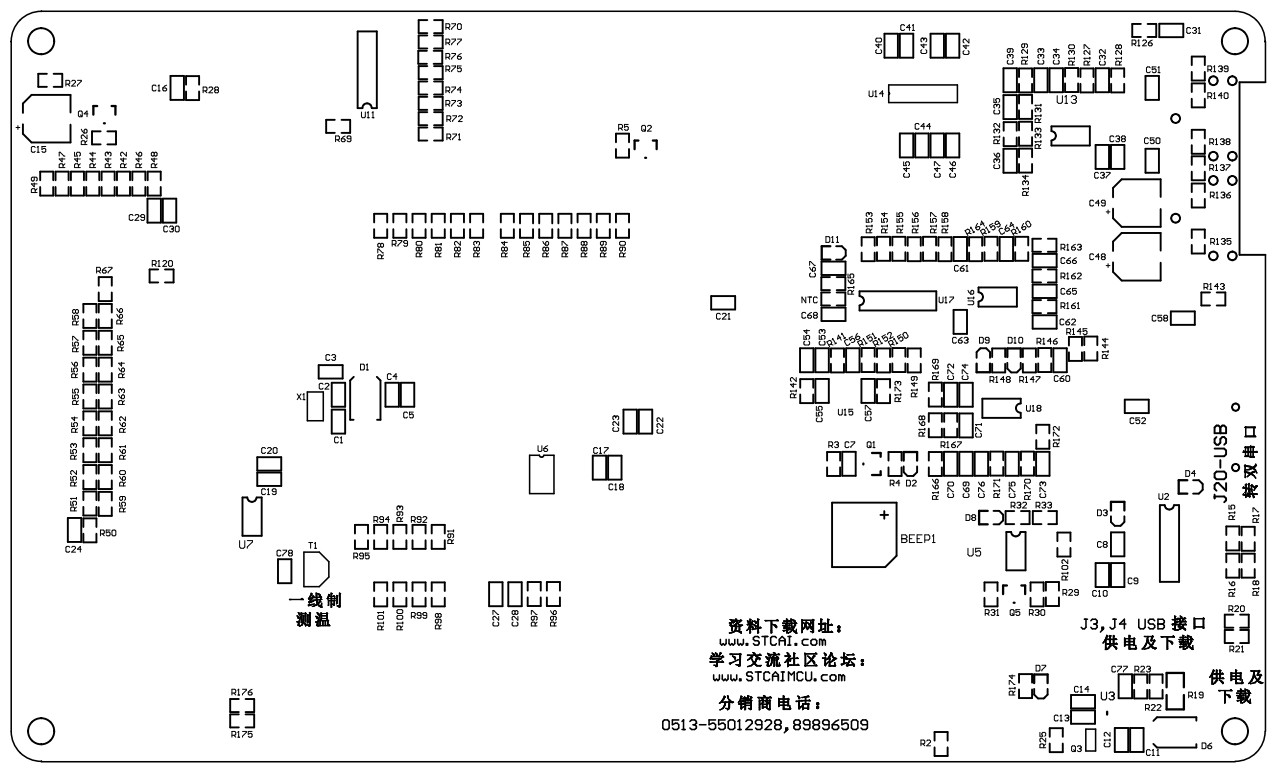

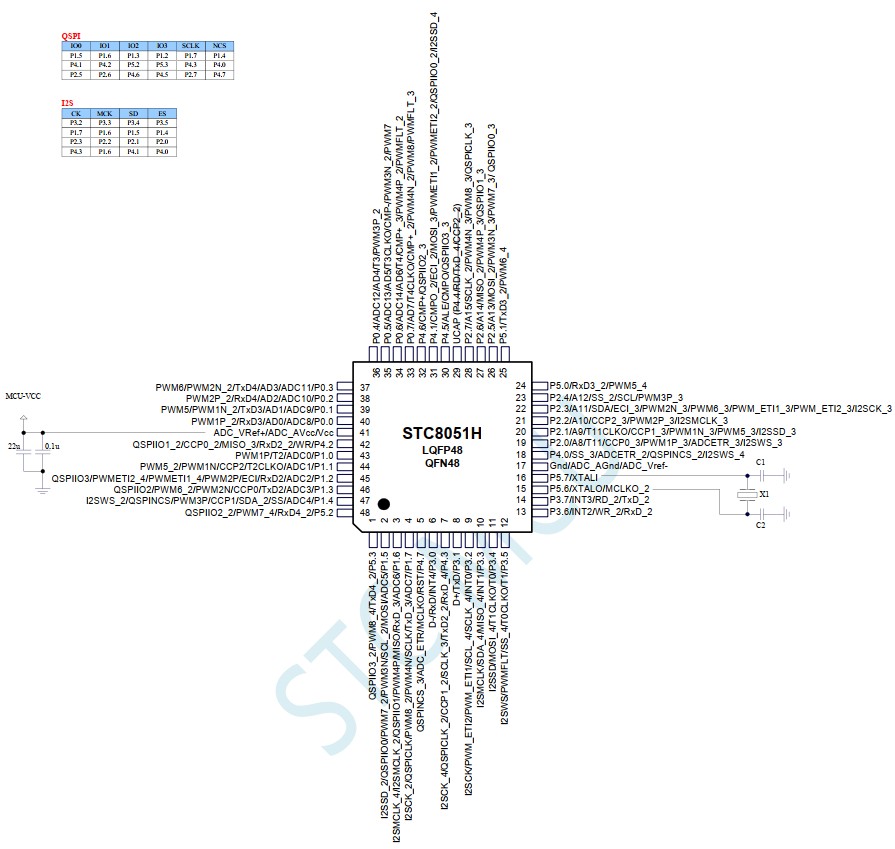

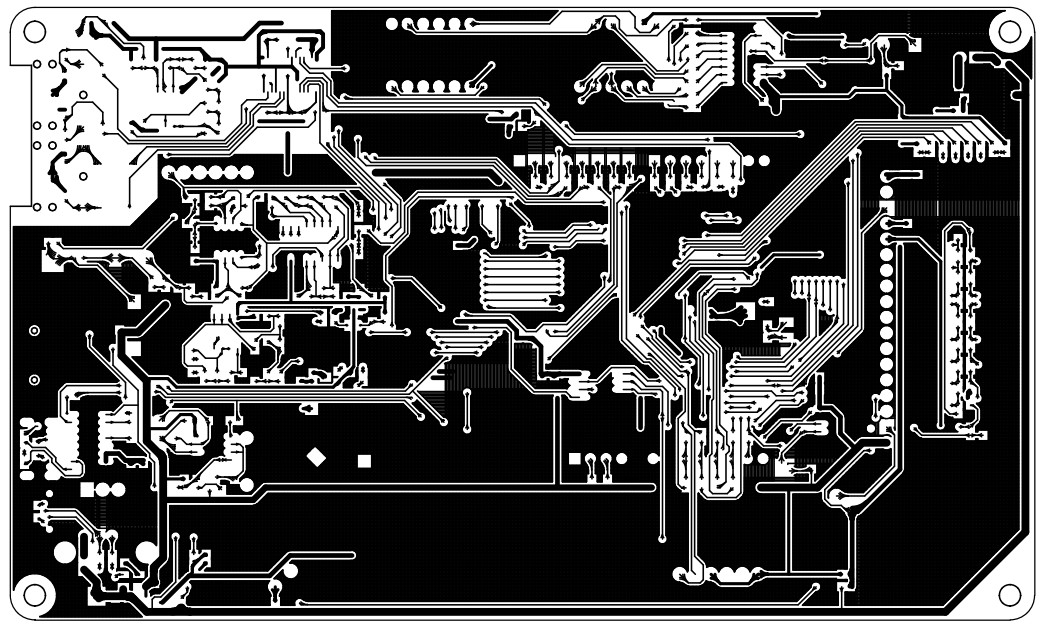

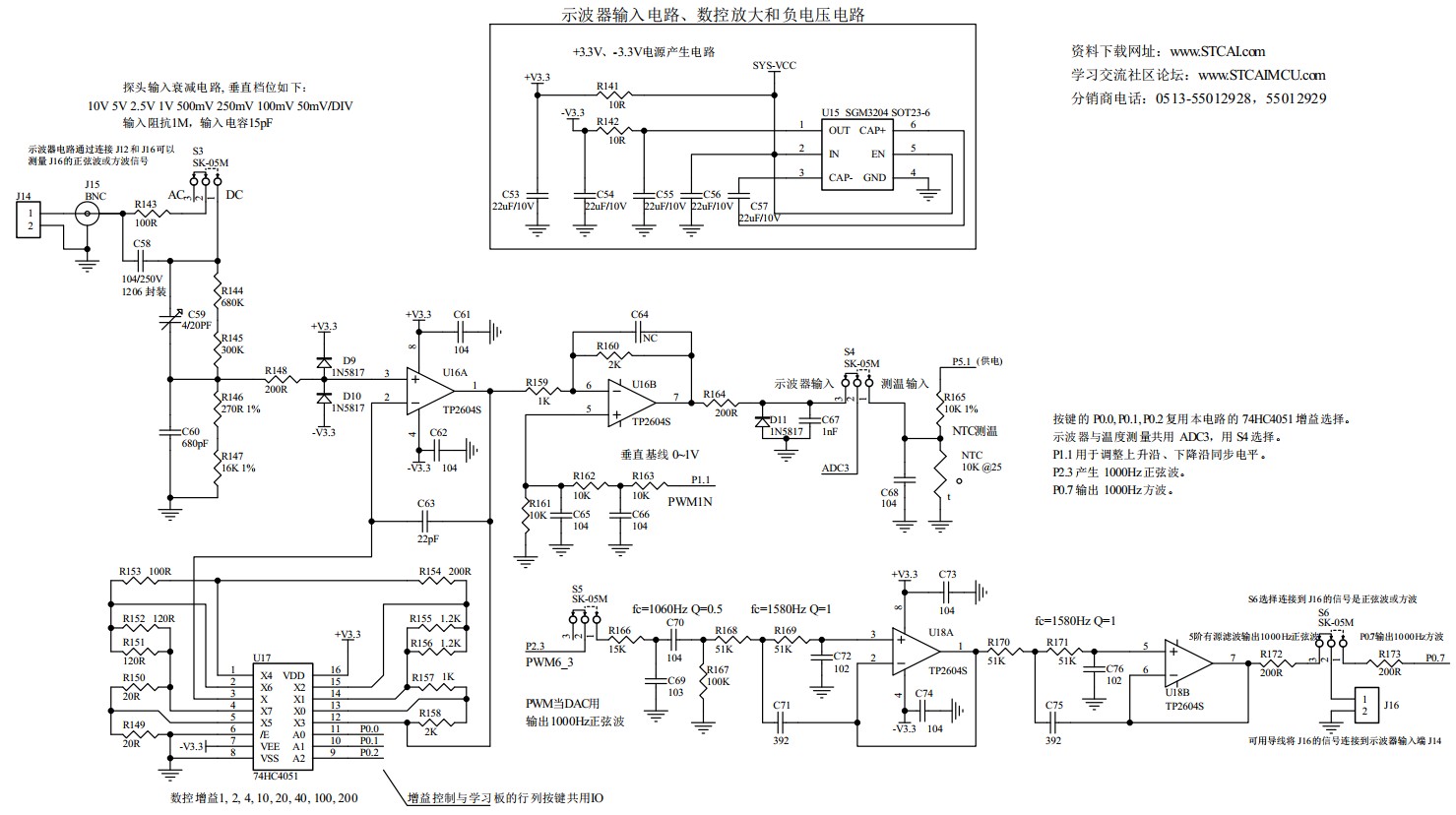

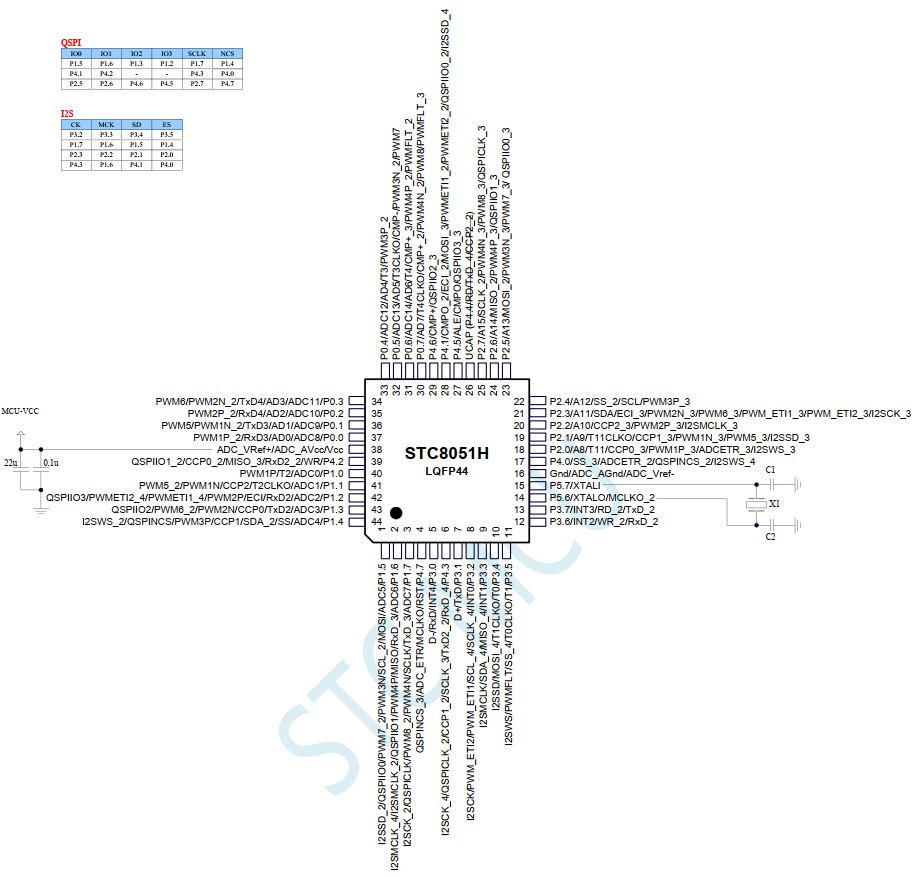

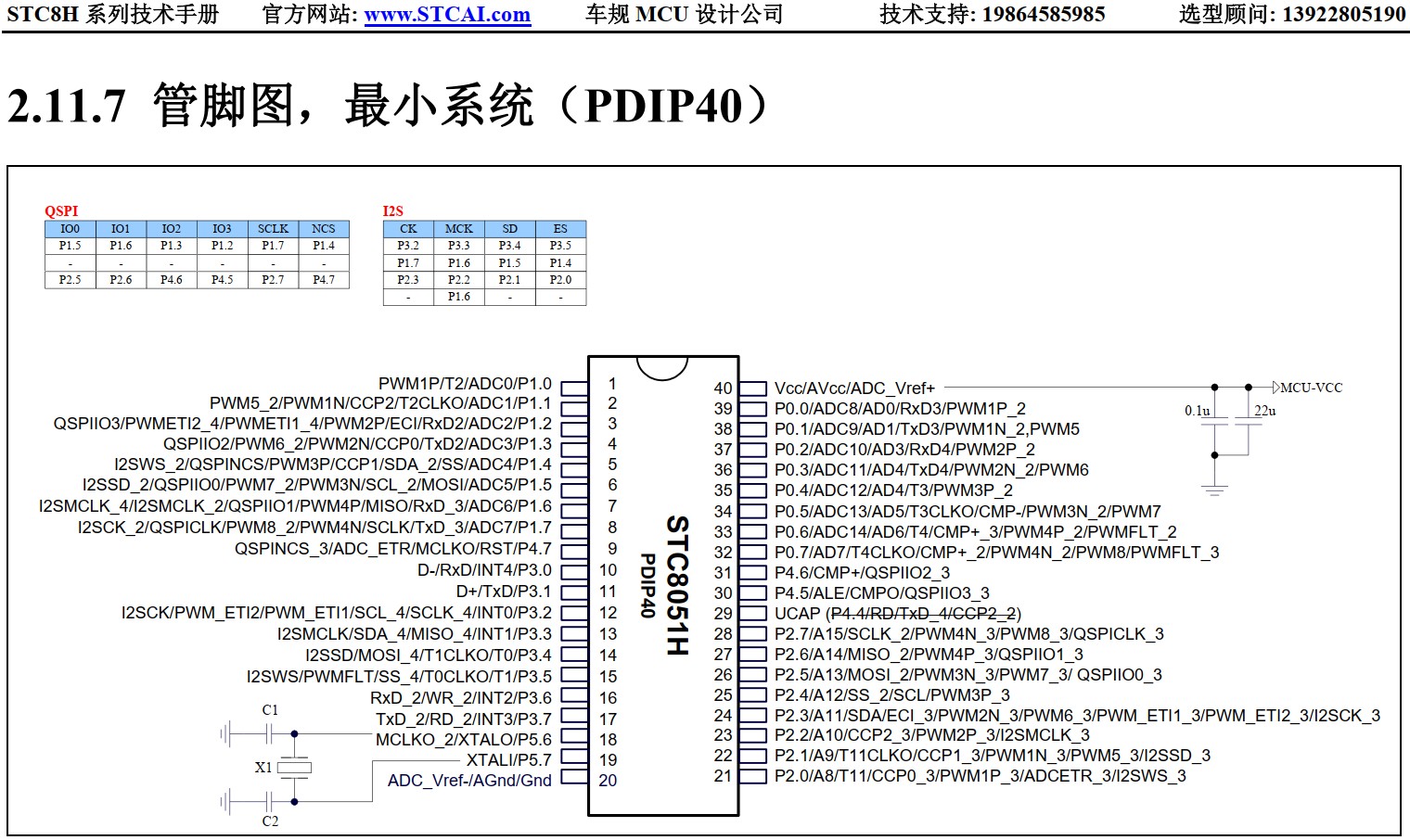

STC8051U大学计划实验箱V1.0

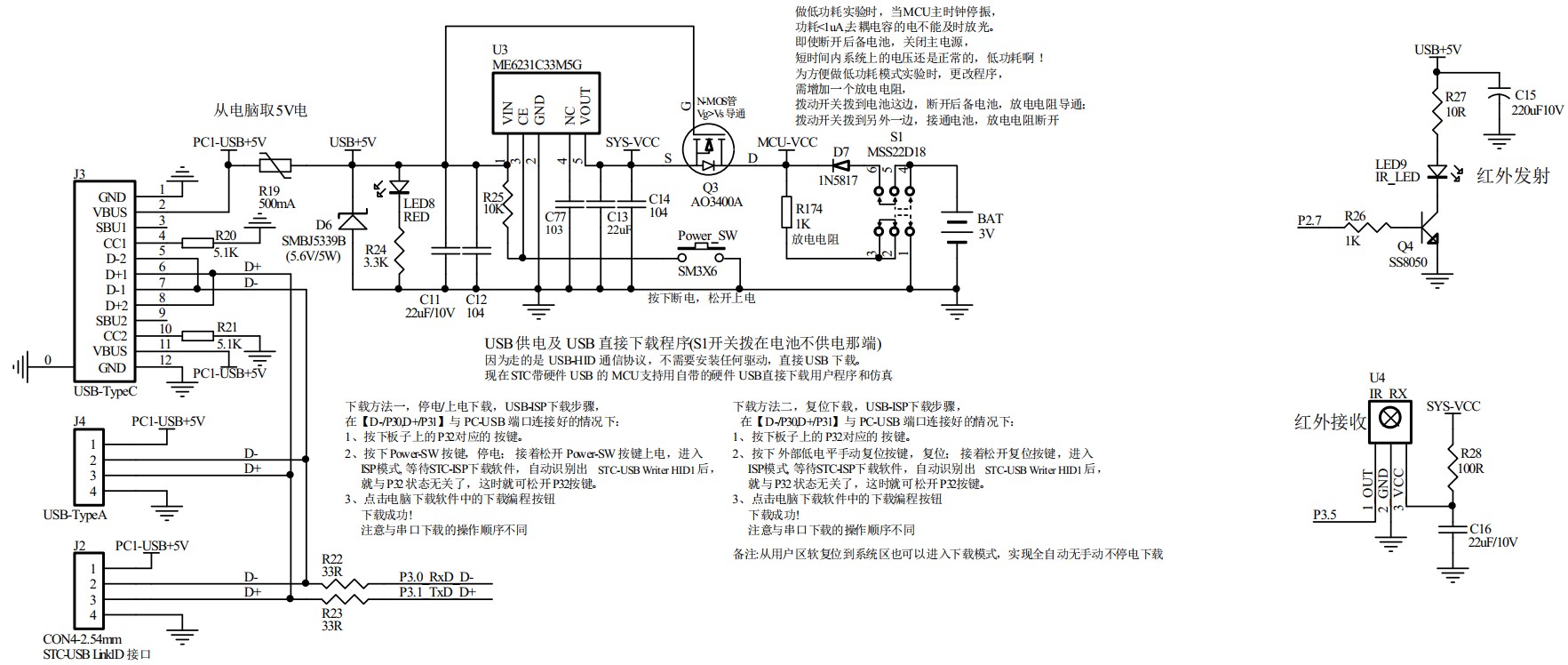

主控芯片 STC8051U 的 USB下载/仿真电路
USB供电，USB下载，USB仿真电路
USB-TypeC, USB-TypeA,
普通4芯插座，下载仿真接口

RTC实时时钟-外部32768晶振
手动复位-低电平复位

比较器掉电检测，蜂鸣器，跑马灯

RS-485通信，自动切换收/发，跟外部通信，
TTL电平，同一个MCU的双串口自己互相通信，
或通过板载【USB转双串口】与电脑实现虚拟UART通信
这时可以使用电脑端【串口助手】的强大功能

USB转双串口芯片 STC8H2K12U 2CDC+HID-SOP16
STC8051U的串口1/串口2，可以通过USB转双串口
跟电脑端的串口助手通信
通过板载【USB转双串口】与电脑实现虚拟UART通信
这时可以使用电脑端【串口助手】的强大功能

独立按键，行列式扫描按键，1路ADC检测16个按键

SPI 扩展74HC595, 驱动 8个8段数码管

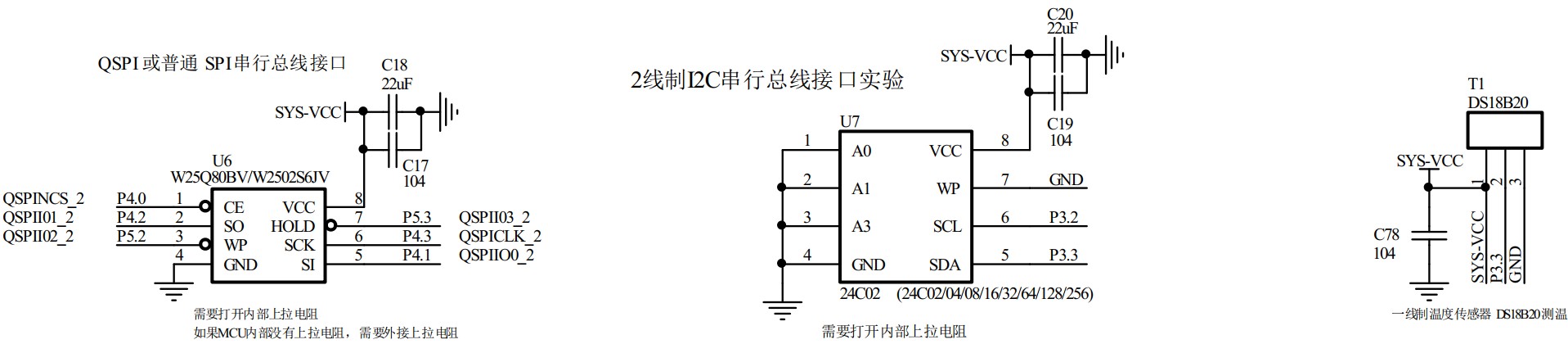

QSPI/SPI 串行FLASH,
2线制，I2C-EEPROM
1线制，温度传感器 DS18B20

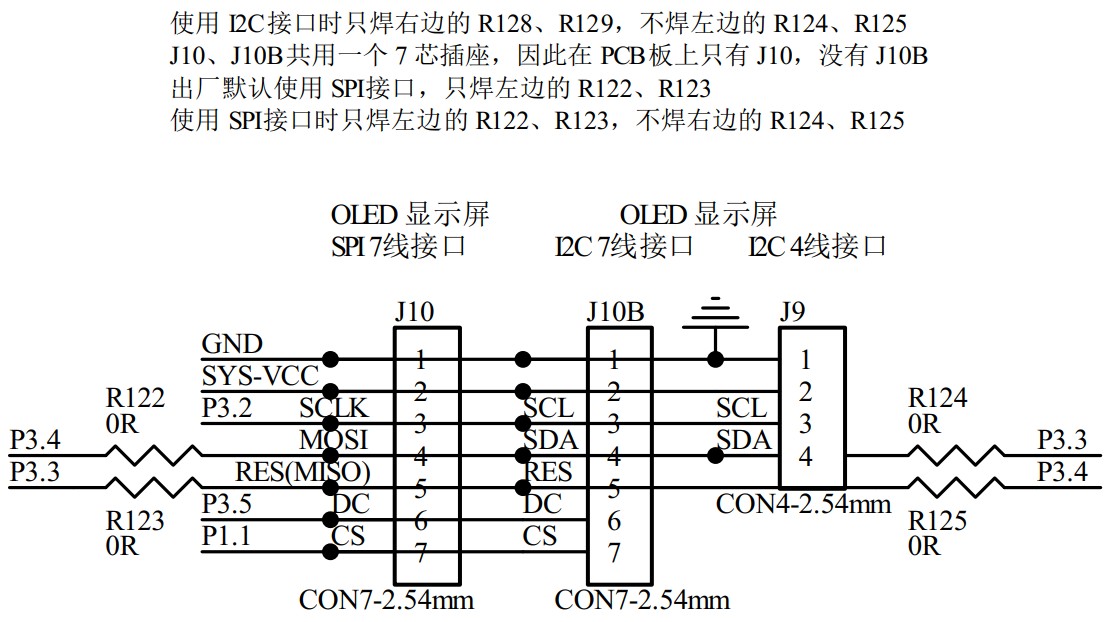

OLED12864, SPI/I2C 接口都支持

传统三总线，外部并行总线扩展，
微机原理要讲并行总线扩展

i8080并行接口，M6800并行接口，扩展
TFT彩屏+触摸，LCD12864, LCD1602

LCD12864, 工作在3.3V, 背光用电阻跳线选择5V/3.3V
大家改成3.3V模块, SPI/I2C接口，像OLED12864那样成本低
