4-20MA采集的思路和问题求教

梁***

qepu*** 发表于 2024-6-25 09:16
是的，就是这个图。先是24伏转5伏。然后给单片机供电。然后再做一个稳压基准给单片机。然后再坐4路的ABC采 ...

支持，其实在满足技术要求的前提下，电路是越简单越好！

qepu***

梁*** 发表于 2024-6-17 15:01
在测量系统中，不得已我才用运放，用运放就要考虑运放的精度、漂移、温漂、失调、配合的电阻的精度、稳定 ...

气压传感器、称重传感器、PT100这类测量，我基本不用运放。？？？
我知道的PT100是需要运放的，现在我做的电桥电路可以消除0-10欧姆的大部分线阻，实现三线更精确的目的，但是必需要用运放。放大约40倍好才可以，称重传感器 也需要啊。信号不放大测量到不了0-2500MV可能只有个0-几十MV啊而且还需要隔离供电。不然数据也会乱。气压传感器供计也需要放大呢。这个我没有测试过不也说，只是感觉

梁***

qepu*** 发表于 2024-6-25 18:20
气压传感器、称重传感器、PT100这类测量，我基本不用运放。？？？
我知道的PT100是需要运放的，现在我做 ...

电桥型的传感器（气压、称重等等）直接接ADC，ADC有32、64、128倍增益，差分输入16~24位。
PT100比较特殊，最好是4线的但最贵，3线的较多，我都是直接进ADC。当然一样可以用运放，但是要使用高稳定度、低噪声、低温漂、低输入失调电压的精密运放才能匹配传感器的精度。

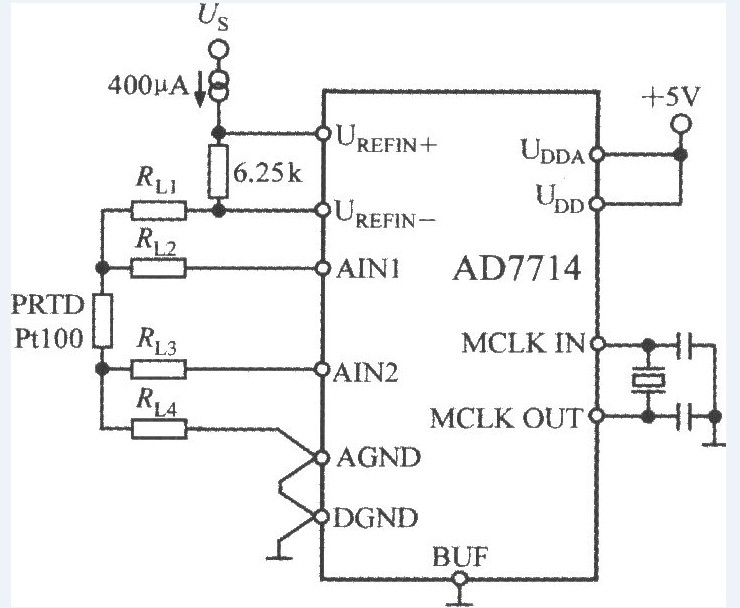

四线的，恒流源其实都不用，接2.5V参考源即可，线路的影响会被忽略：


三线的，也是恒流源都不用，直接接2.5V参考源即可，线路的影响也被计算抵消：



三线的PT100使用运放，麻烦得多，精密恒流源、低温漂电阻、精密运放。。。慢慢调吧：


桥式传感器则使用下图：

hhh***

给楼主一个3线PT100直接ADC的方案参考一下：
https://blog.iotot.com/?p=1300

hhh***

4-20mA输出模块会有负载电阻说明，最常见的是<500Ω的，也有部分是<250Ω的，所以正常情况下根据ADC参考电压直接用电阻采样就好，4-20mA输出就是为了长距离传输设计的，导线的电阻不会影响测量精度。需要注意的是：采样电阻尽量选大功率的，起码选1w的，这样采样电阻的温升比较低有利于提高测量精度。

梁***

hhh*** 发表于 2024-7-15 11:15
4-20mA输出模块会有负载电阻说明，最常见的是

推荐使用1%精度的5色环金属膜电阻，0.25W、0.5W的就很好了。
建议使用2.5V参考电压，120欧姆采样电阻（理论上是122欧姆最好）。

Debu***

小信号才需要使用运放放大，但运放存在失调电压，低失调电压的运放价格要1元以上

这个应用建议用100Ω（2.048V基准，成本高）或120Ω（2.5V基准，成本低）电阻分压，我用过的压力变送器，额定24V，低至12V仍可正常工作，所以2V的压降是完全没有问题的
电阻功耗过大会发热产生温飘，建议用低温度系数高精度的晶圆电阻，用大体积的贴片电阻也行，增大体积降低局部温升

qepu***

DebugLab 发表于 2024-7-15 12:34
小信号才需要使用运放放大，但运放存在失调电压，低失调电压的运放价格要1元以上

这个应用建议用100Ω（2. ...

有些东西没有必要可钉可卯。现在就是用100欧姆做采样电阻。不用运算放大器。可以测0~25毫安。电压基准2.5伏。实际可以设置2~24ma.问题就解决了，很好用。

Debu***

qepu*** 发表于 2024-7-16 09:04
有些东西没有必要可钉可卯。现在就是用100欧姆做采样电阻。不用运算放大器。可以测0~25毫安。电压基准2.5 ...

让有效区间尽量大，比如20mA以上就没有意义了

wxd***

梁*** 发表于 2024-6-17 10:16
直接电阻采样是我很常用的方法，不用运放，见下图：

如果4-20ma有隔离场景，梁工，你一般用什么方案？光耦？还是隔离运放？
