STC32G驱动OV7670之问题

[复制链接]
lijun***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-04-29 08:51:26

4

主题

75

回帖

877

积分

荣誉版主

积分
877
发表于 2024-6-13 21:26:29 来自手机 | 显示全部楼层 |阅读模式

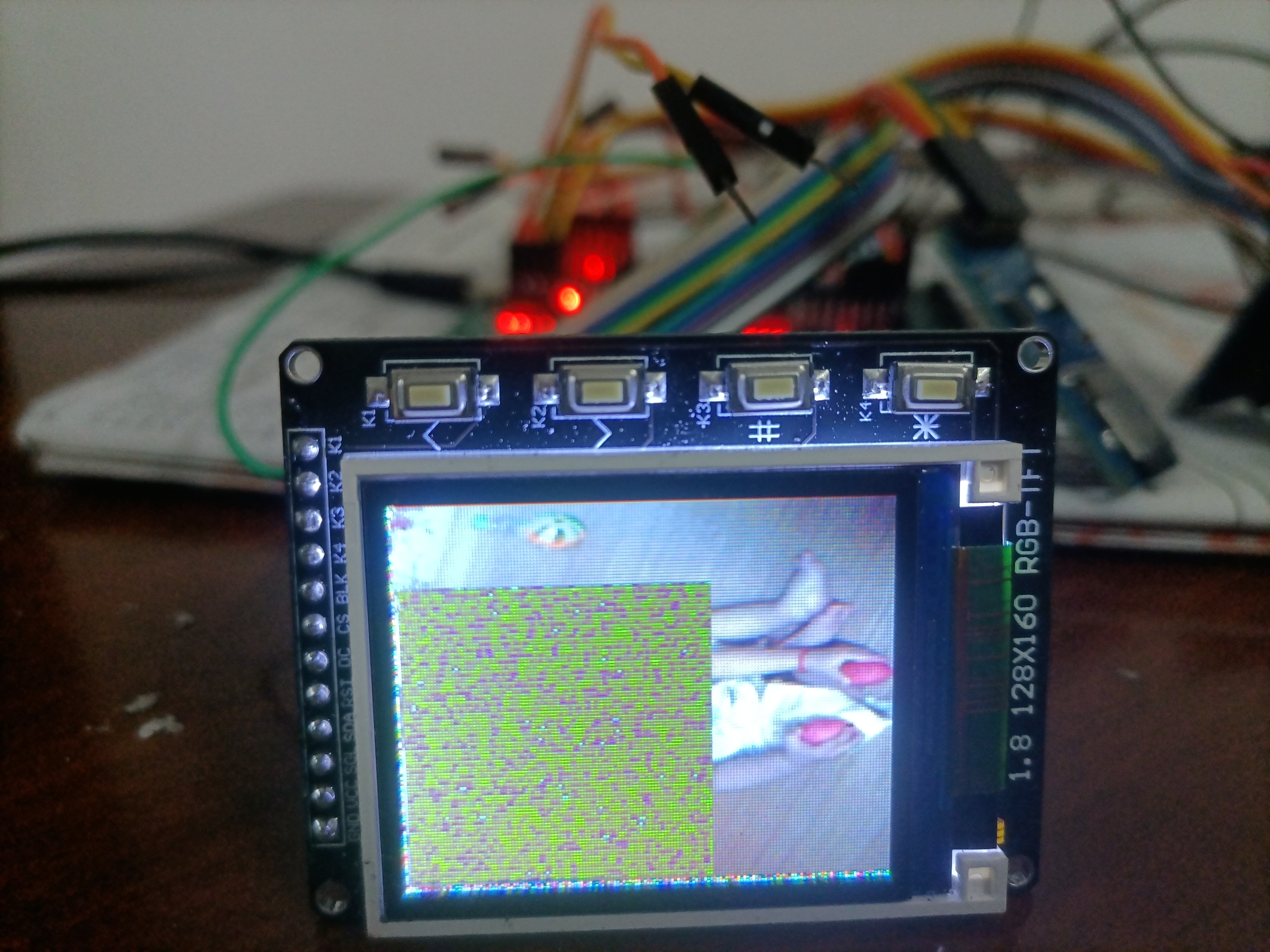

P20输出5V脉冲到引脚XCLCK，引脚PCLK输出脉冲3V极性相反，PCLK高电平时读取D7∽D0数据到P7端口，转换成颜色数据显示，图像乱码，谁懂得指导一下，谢谢！

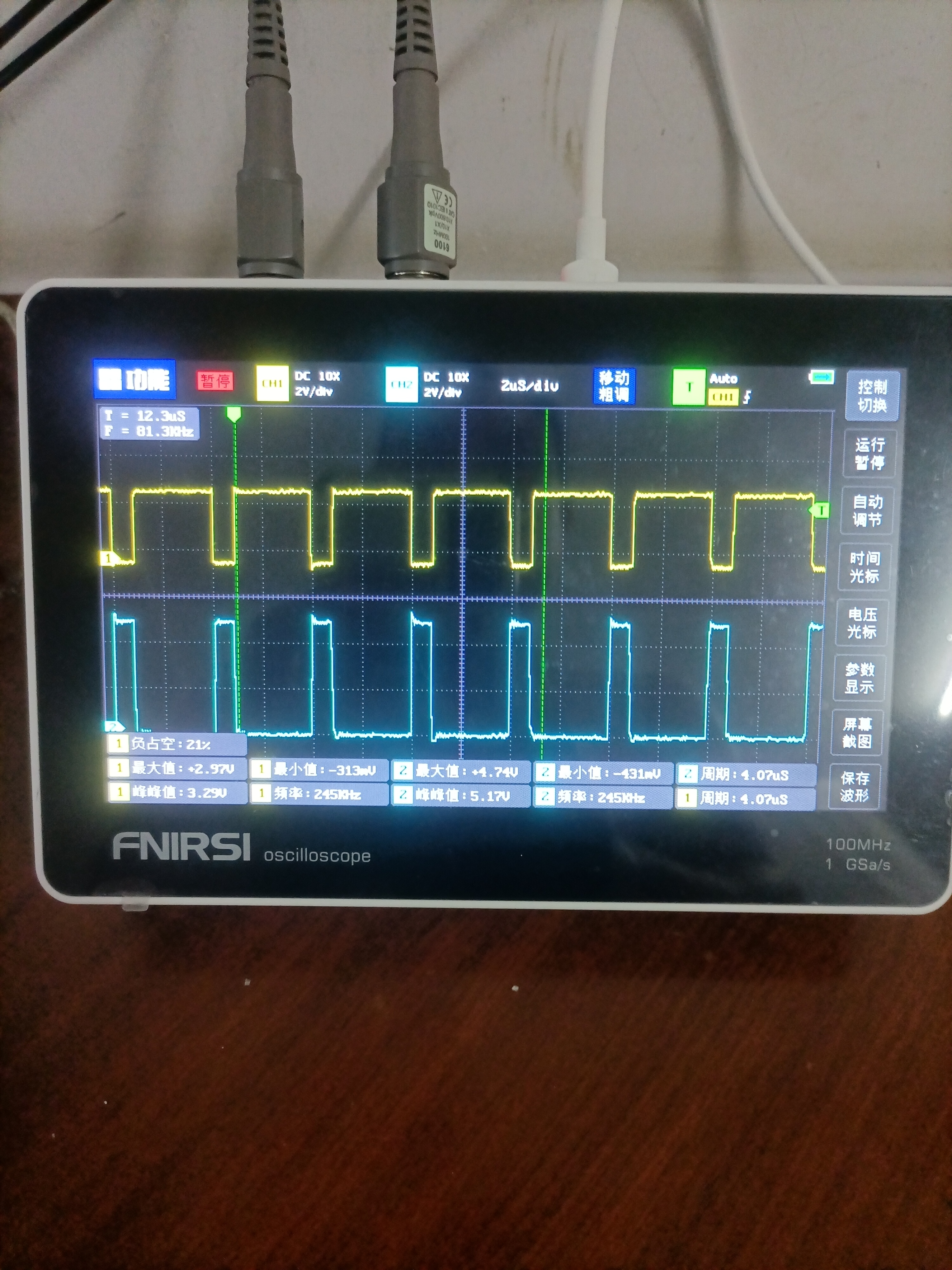

黄色是PCLK信号，蓝色是XCLK信号
