STC开源示波器显示反向抖动

hqh8***

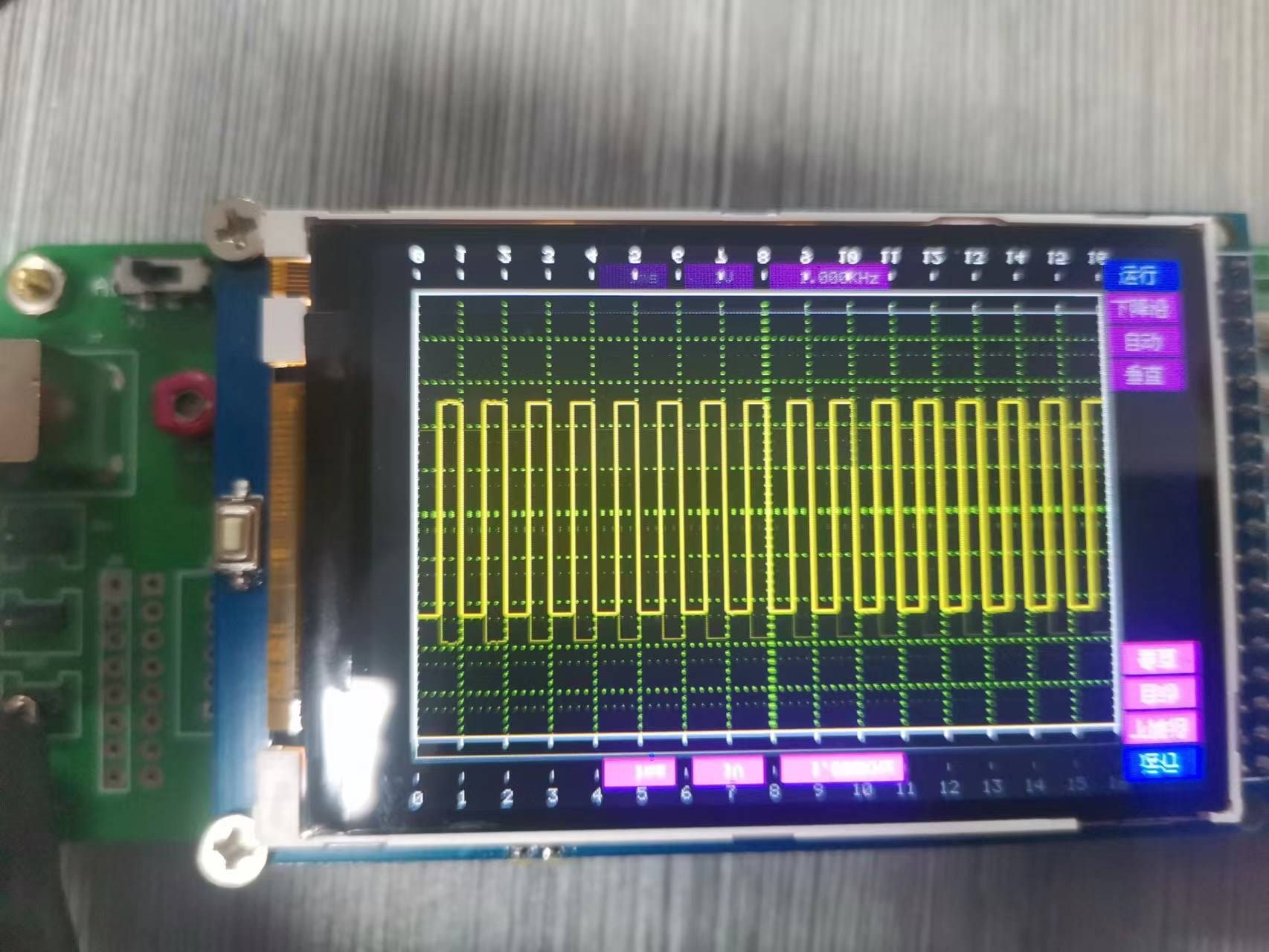

趁着STC32G开源示波器的热度，也申请了一块开发板，自己买的液晶屏，试验中一直是这样的情况，测试运行中显示上下镜像抖动，研究了几天示波器原理，也没明白是哪里出的问题，看网上分析的也没有这种情况，想问下有清楚的吗？

ldc***

你的屏什么驱动的，另外想问下接屏幕哪些元器件需要焊上

梁***

应该是TFT屏的兼容问题。
去年我买过几种屏，就有不正常的，怎么整都不正常（时间长了花点）。下面是我用的屏的连接：
https://item.taobao.com/item.htm ... amp;_u=627o13958f5e
留言说明要驱动IC为ILI9481。别的驱动IC会有驱动兼容型的问题，可能会不正常，要根据作用的驱动IC自行修改驱动程序。

hqh8***

ldc*** 发表于 2023-2-6 13:57
你的屏什么驱动的，另外想问下接屏幕哪些元器件需要焊上

https://item.taobao.com/item.htm ... &_u=7r6pnsic697,
五向开关，按键补齐就可以用了，应该是最新驱动HX8357B 有差异导致抖屏吧

hqh8***

梁*** 发表于 2023-2-6 15:53
应该是TFT屏的兼容问题。
去年我买过几种屏，就有不正常的，怎么整都不正常（时间长了花点）。下面是我用的 ...

是的，多谢了，已经解决

飞***

梁*** 发表于 2023-2-6 15:53
应该是TFT屏的兼容问题。
去年我买过几种屏，就有不正常的，怎么整都不正常（时间长了花点）。下面是我用的 ...

你好，请问有没有开源资料研究，PCB和程序原码？

梁***

飞*** 发表于 2023-2-23 08:24
你好，请问有没有开源资料研究，PCB和程序原码？

本页左上角点“官网”，在“软件工具”下拉菜单中点“核心功能实验板”，自行下载源码、原理图。

飞***

梁*** 发表于 2023-2-23 10:02
本页左上角点“官网”，在“软件工具”下拉菜单中点“核心功能实验板”，自行下载源码、原理图。 ...

是不是淘宝上也有买现成的焊好的PCB?

sbk***

学习一下，楼主的液晶屏是什么型号的？

梁***

飞*** 发表于 2023-2-23 10:20
是不是淘宝上也有买现成的焊好的PCB?

与STC公司业务联系，0513-5501 2928
