stc8H1K08 使用 Link1D 烧录会烧毁IC (求救)

mro***

神*** 发表于 2024-6-12 23:35
初学不知你焊成啥样了，
用 开天斧-STC8H8K64U核心功能实验板学习，
少坑自己，是王道

我也在怀疑这样坑自己值不值,
现在也只能靠各位前辈的经验帮忙, 让小弟找出问题出在哪, 学习经验
感谢前辈的建议, 晚点会再看看其他不坑自己的方案

mro***

另外想询问一个问题 使用ulink1D烧录时
不小心使用 P3.0 以及 P3.1 (烧录脚位) 来while (1) 疯狂印uart

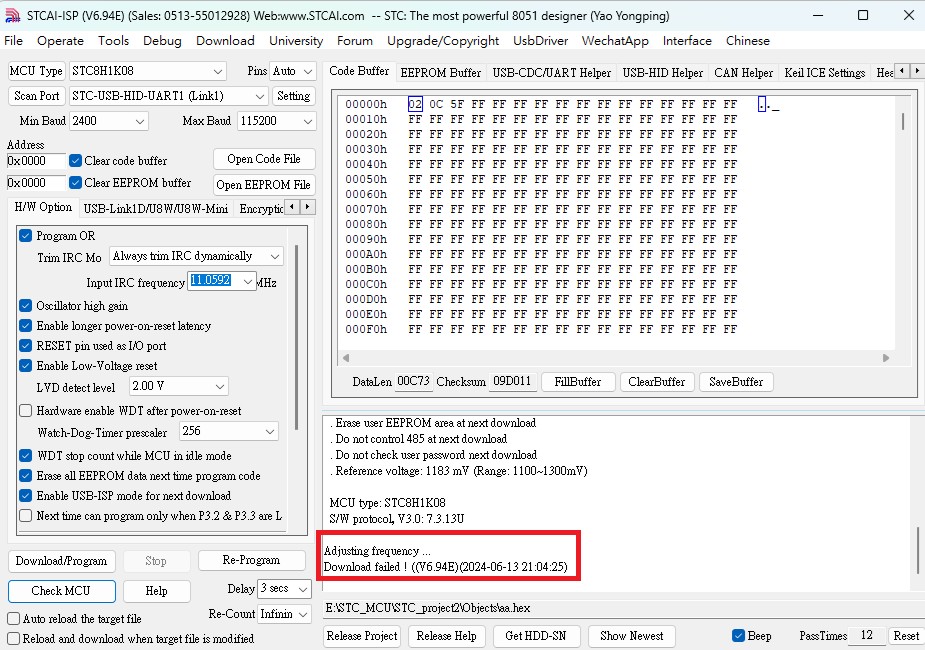

导致烧录fail (adjusting frequency fail), 猜测是TX脚位被拿来印uart 而无法烧录



我没剩几颗IC 可用了, 这颗还有办法透过ulink1D烧录其他程式吗?

神***

芯片如何被新人损坏的不得而知

但飞线飞错的新人不在少数，天天发生中
即使有人画对了原理图，做个 PCB 还是错的都有
何况还没原理图的飞线呢

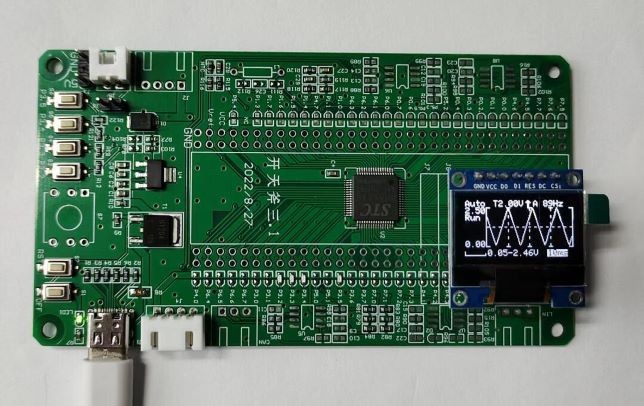

所以新人用久经考验的 开天斧-STC8H8K64U核心板来入门

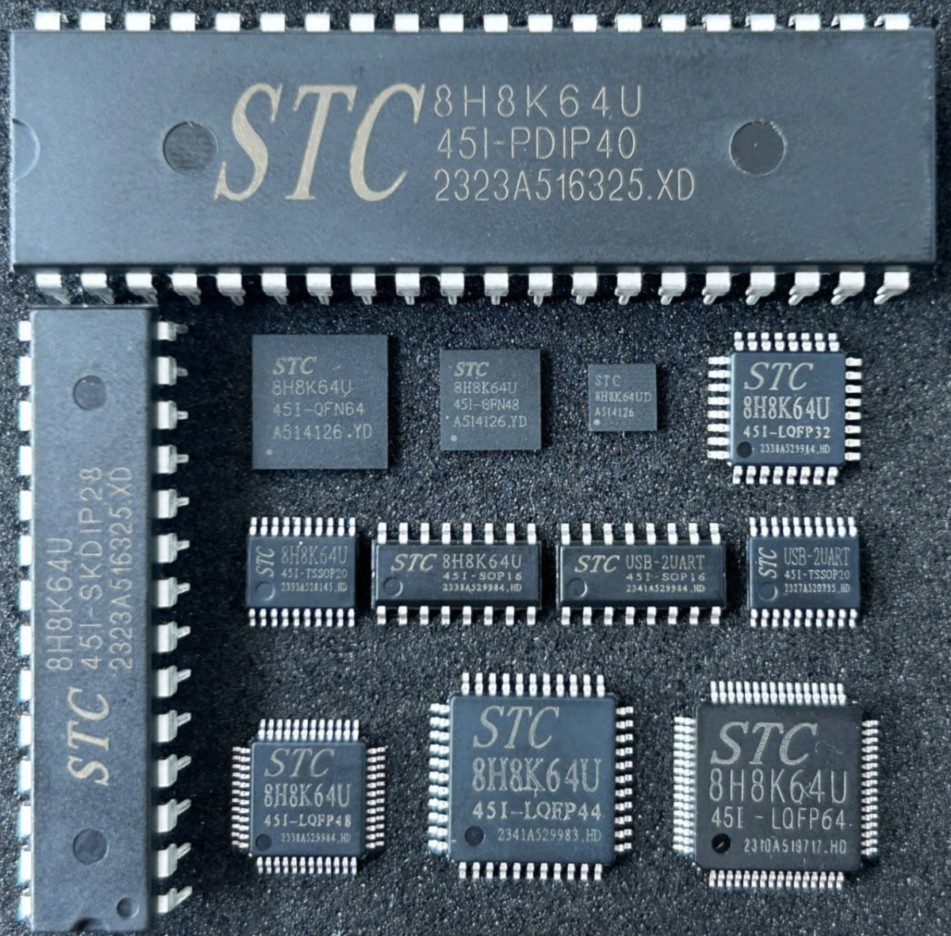

想锻炼焊接，这成功的比例还是从 PDIP40 / SKDIP28 开始
入门学习，型号都选错了
焊接入门从 STC8H8K64U-45I-PDIP40/SKDIP28 开始，
不是从 STC8H1K08-36I-TSSOP20开始，
至少也是从 STC8H1K08-36I-SOP16 / STC8H8K64U-45I-SOP16开始



自己坑自己，关键我们也不知现场发生啥事，
只好推荐最简单容易的
核心板 或者 DIP封装 入门

mro***

谢谢前辈提醒, 接下来会使用较不容易出错的封装开始累积经验

线路图我还有个想请教的地方, 之前的图没画清楚, 想问下我的接法紫色圈起来的地方
是否这样的线路是没问题的, 觉得这边出错的机会较大, 想询问下

谢谢

神***

ADC_VREF+不接，
或接到 MCU-VCC，
不会损坏芯片，
也不会影响下载

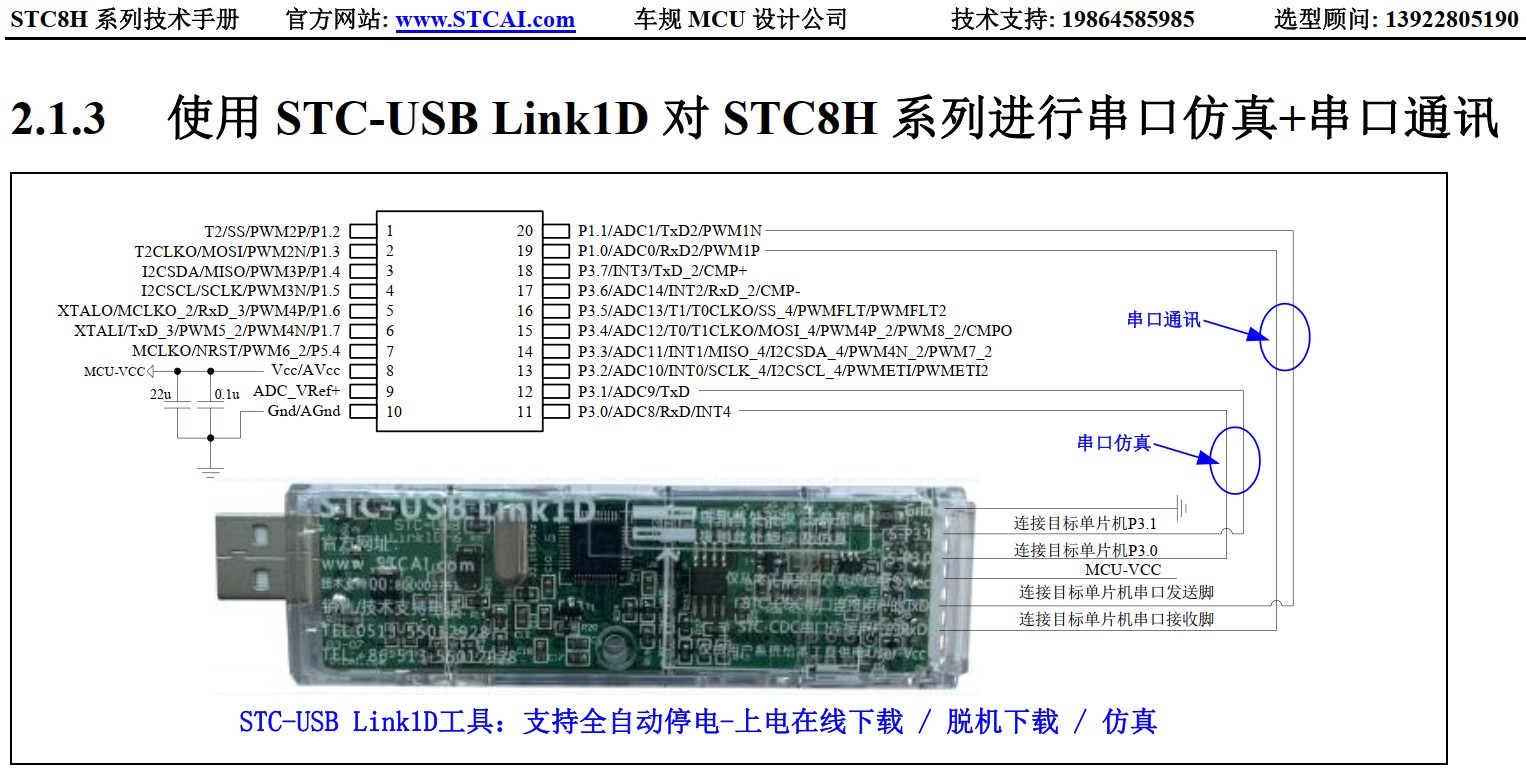

如下图的 第二组串口你接错了，

不会损坏芯片，
也不会影响下载

你如何损坏芯片的不得而知，还是搞个核心板学习
没必要浪费时间在焊接上，我当年都是焊接人员帮我焊接
但我自己出原理图和PCB图去制板

要高效学习，就直接核心板/实验箱，先点灯搞起来是王道
14亿人，不少你一个焊接工

大好的学习软件的时间浪费在乱焊上值吗

先做单片机软件开发工程师，能看懂别人的普通原理图就行了
大公司，软件/硬件 是 分开的

Yim_***

都准备关电脑了，看见这个帖子。。。

首先，如果初学者且没有良好的图纸分析基础，建议您不要自己焊，直接现成的东西拿来用多方便。
其次，用最简单的方式测试。
1、硬件连接：
S-RXD接P4.6，S-TXD接P4.7


2、程序烧录及结果测试：
测试程序使用库函数-独立程序-11、多路ADC转换-串口2发送
选择确认必要项OK选择串口，直接就什么都有了。

Yim_***

mro*** 发表于 2024-6-13 21:24
另外想询问一个问题 使用ulink1D烧录时
不小心使用 P3.0 以及 P3.1 (烧录脚位) 来while (1) 疯狂印uart

使用P3.0、P3.1做串口并没有什么问题，因为进入主循环就只干了一件事：
这件事就是通过串口1持续发送hello。。。
但不会因为持续发送就不能下载程序。
应该还是你自己的问题。

Yim_***

多补充一个，尤其是这种费事的连孔焊，又费事费力还费锡，烟雾缭绕的一直用嘴吹，得不偿失。。。

明2***

mro*** 发表于 2024-6-13 21:11
反复检查了几遍 4P接link1D 接电容的电路, 找不出问题

相同电路板烧录  有几颗IC 就没问题, 大部分IC都 ...

电容可以先考虑不焊，stc皮实的很，不会有影响。
我感觉应该是带芯片的转接板接反了，我就出现过这样的事。
还有发现的快，端口一般不会立马烧掉。

mro***

神*** 发表于 2024-6-13 23:29
ADC_VREF+不接，
或接到 MCU-VCC，
不会损坏芯片，

谢谢前辈指点
小弟立刻研究核心板的部分
谢谢前辈提醒第二组串口接错
