自制USB转TTL芯片电路学习——自制1个USB转串口下载器可用于串口下载程序

dum***

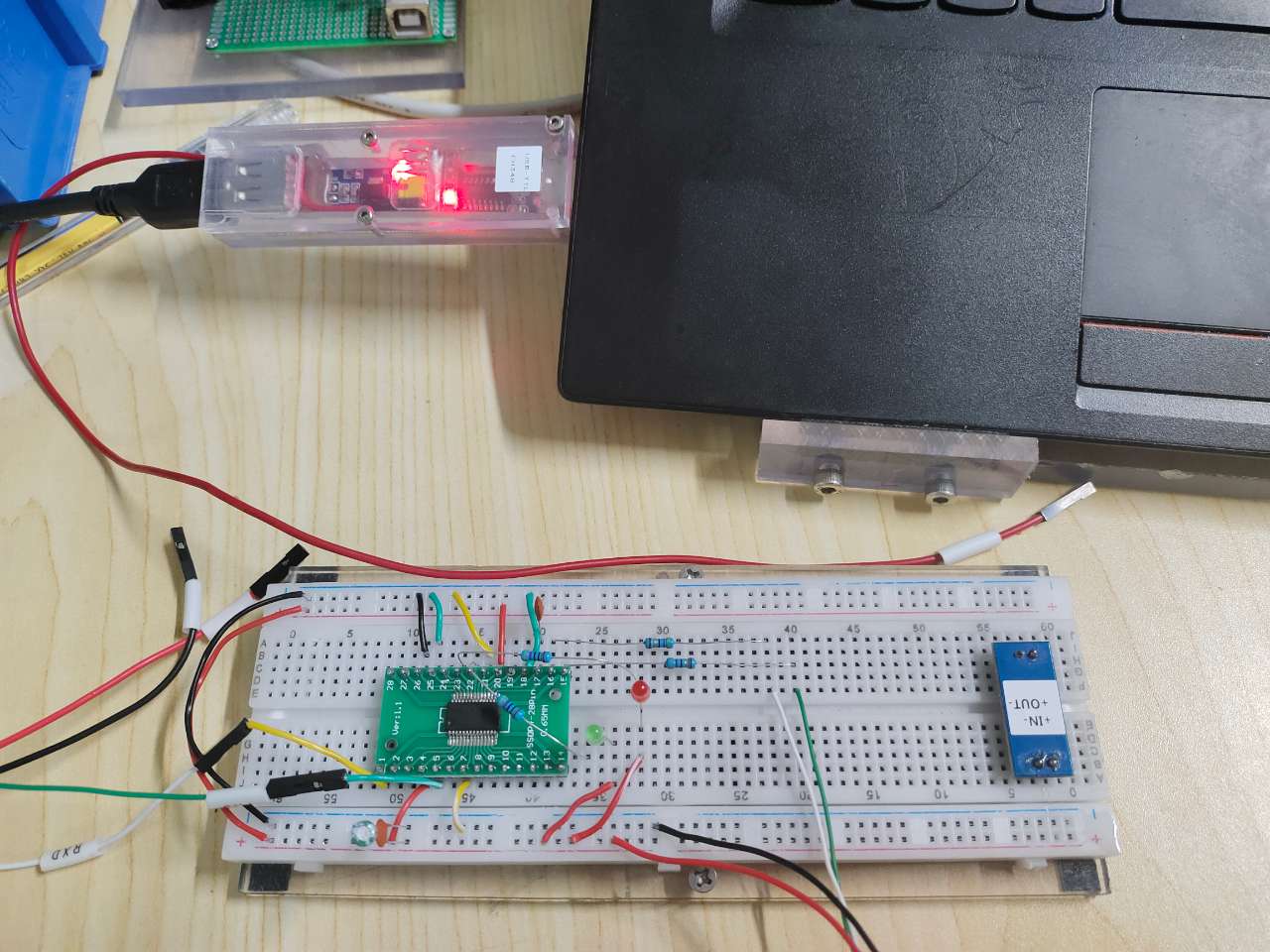

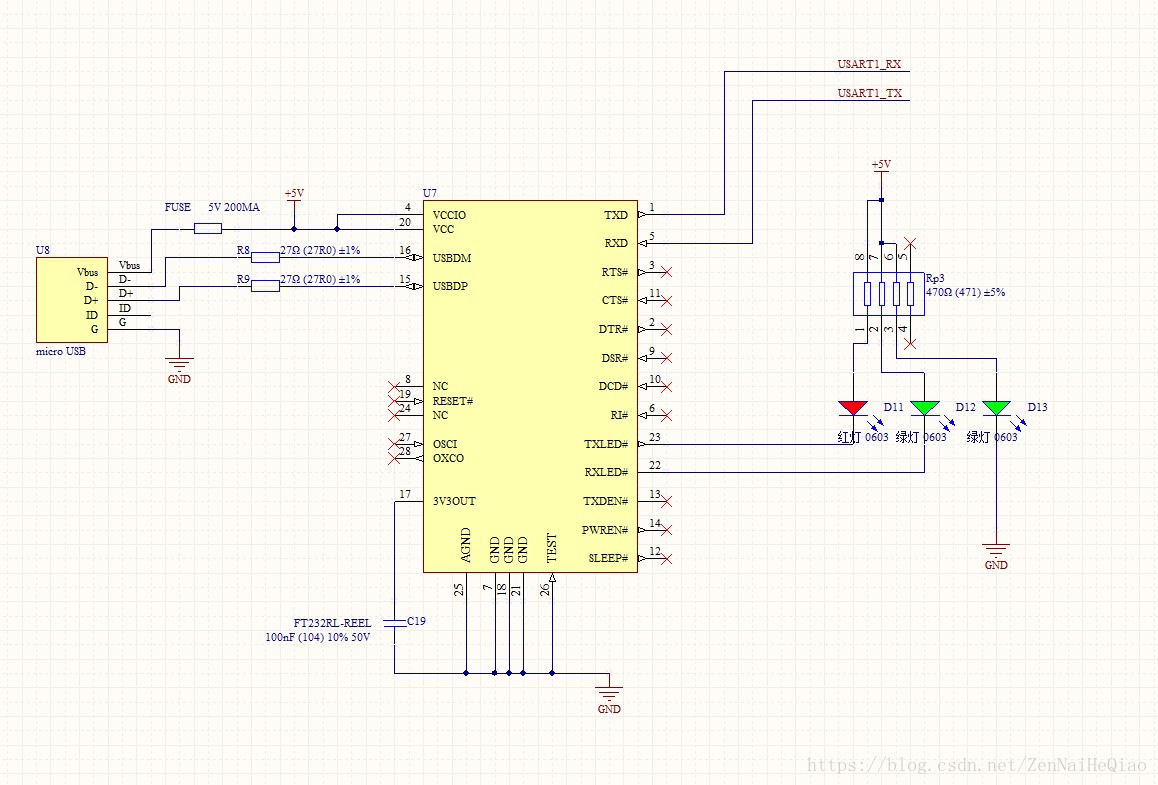

利用手上的FTDI SSOP28封装的
USB转串口芯片和面包板搭建1个USB下载电路，
这样就得到了一下USB转TTL下载器。
DIY的乐趣，自己动手比TB购买现成的成品成就感满满。



注意电源与GND之间一定要增加退耦电容22uf与0.1uf。

TX与RX要与别的设备交叉连接，
即本串口的TX与另一设备的RX相连，本串口的RX与另一设备的TX相连。

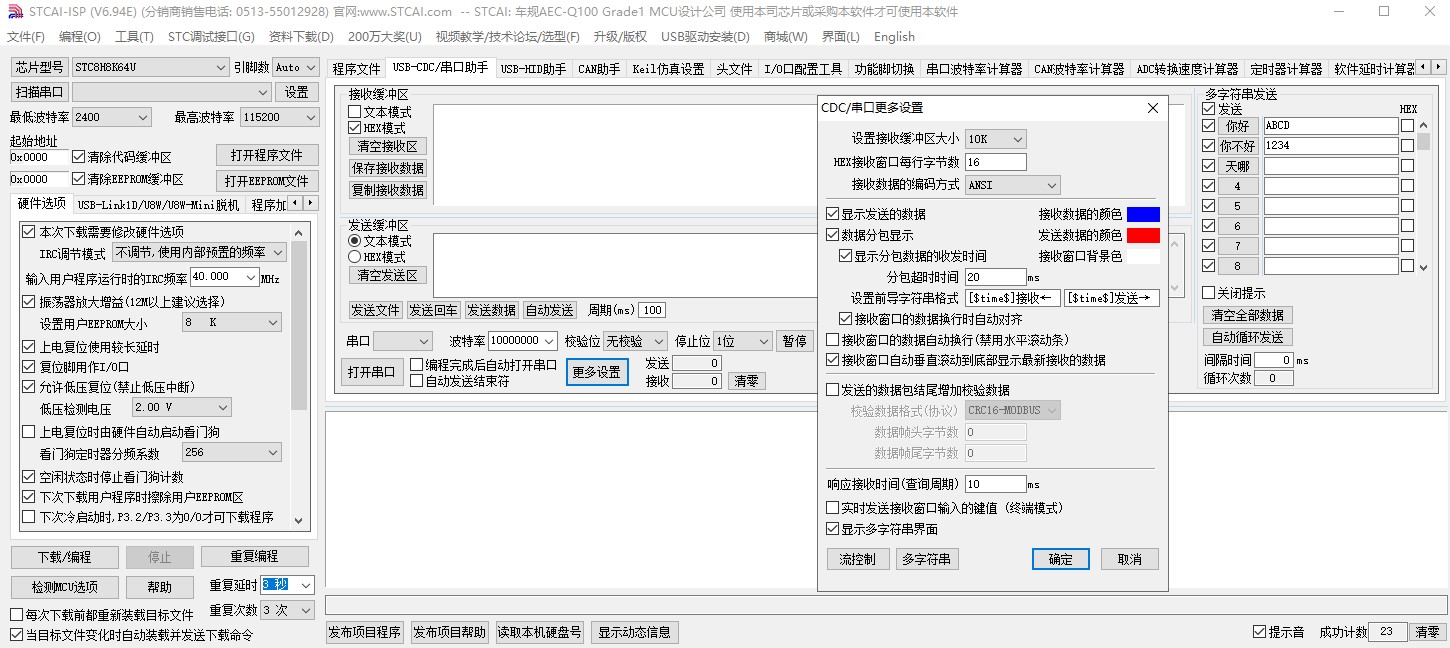

注意两个设备的串口参数一定要设置成相同。即波特率，数据位数一定要相同，
否则时序不一样，两个设备会出现乱码。

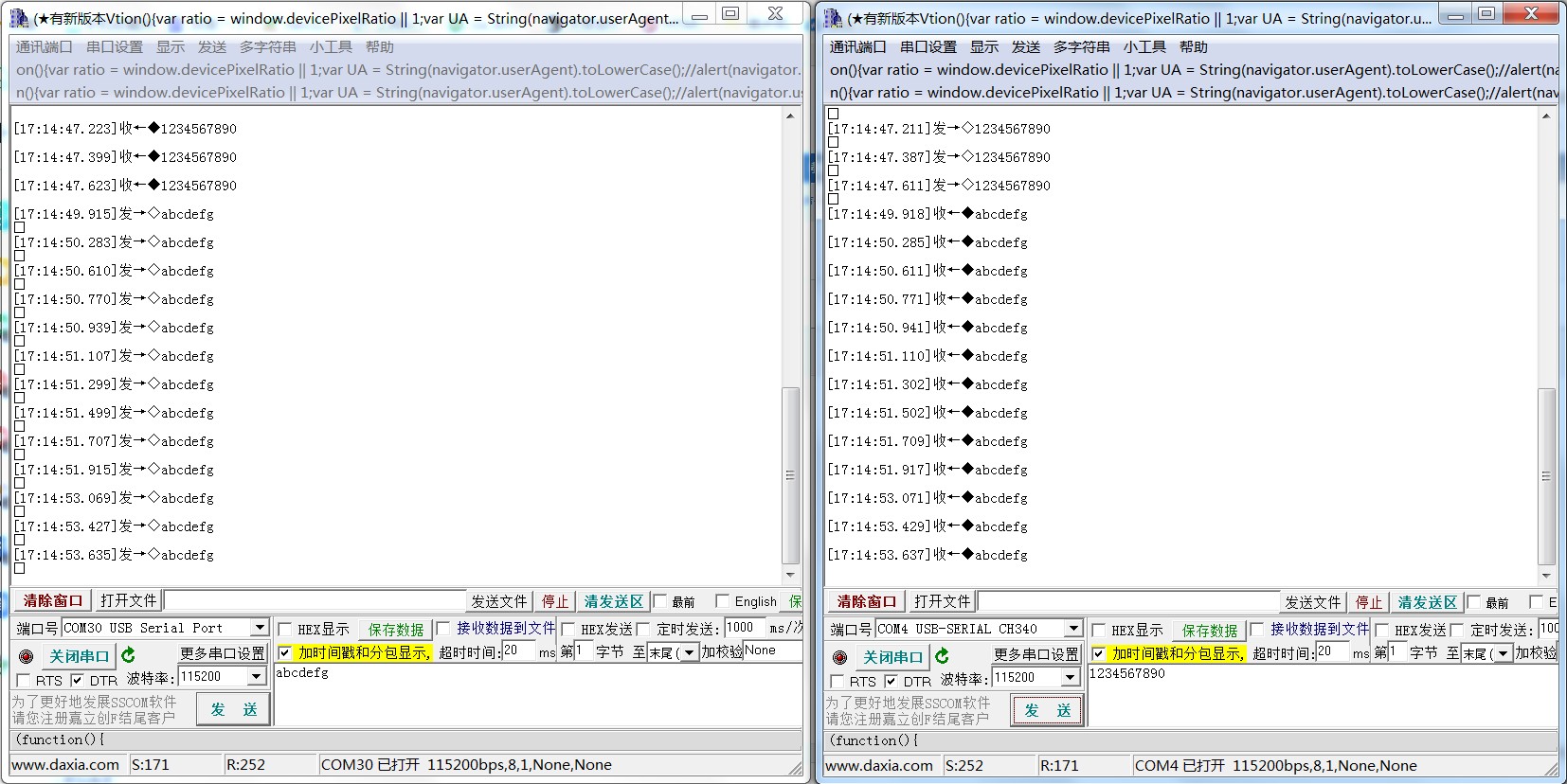

电路验证成功，给用的上小伙伴参考。

神***

楼主，你 舍近求远 了

so***

ft232是uart转ttl较贵的芯片吧

神***

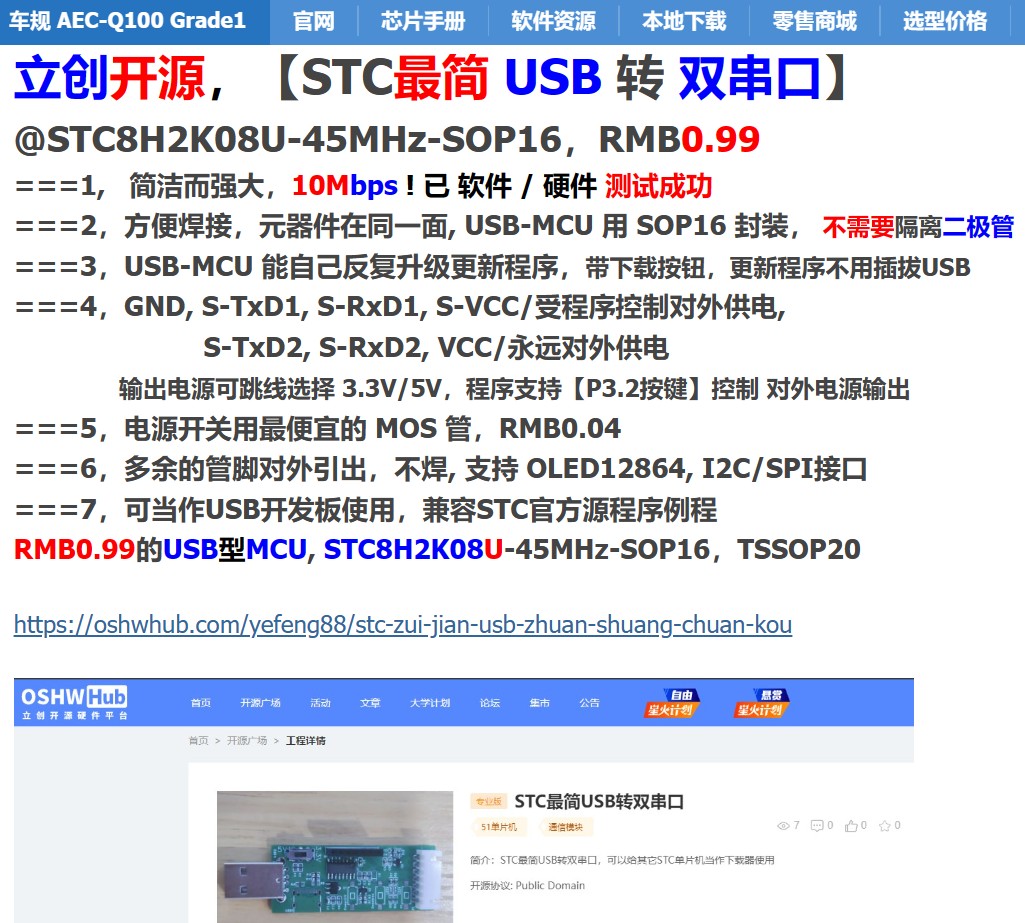

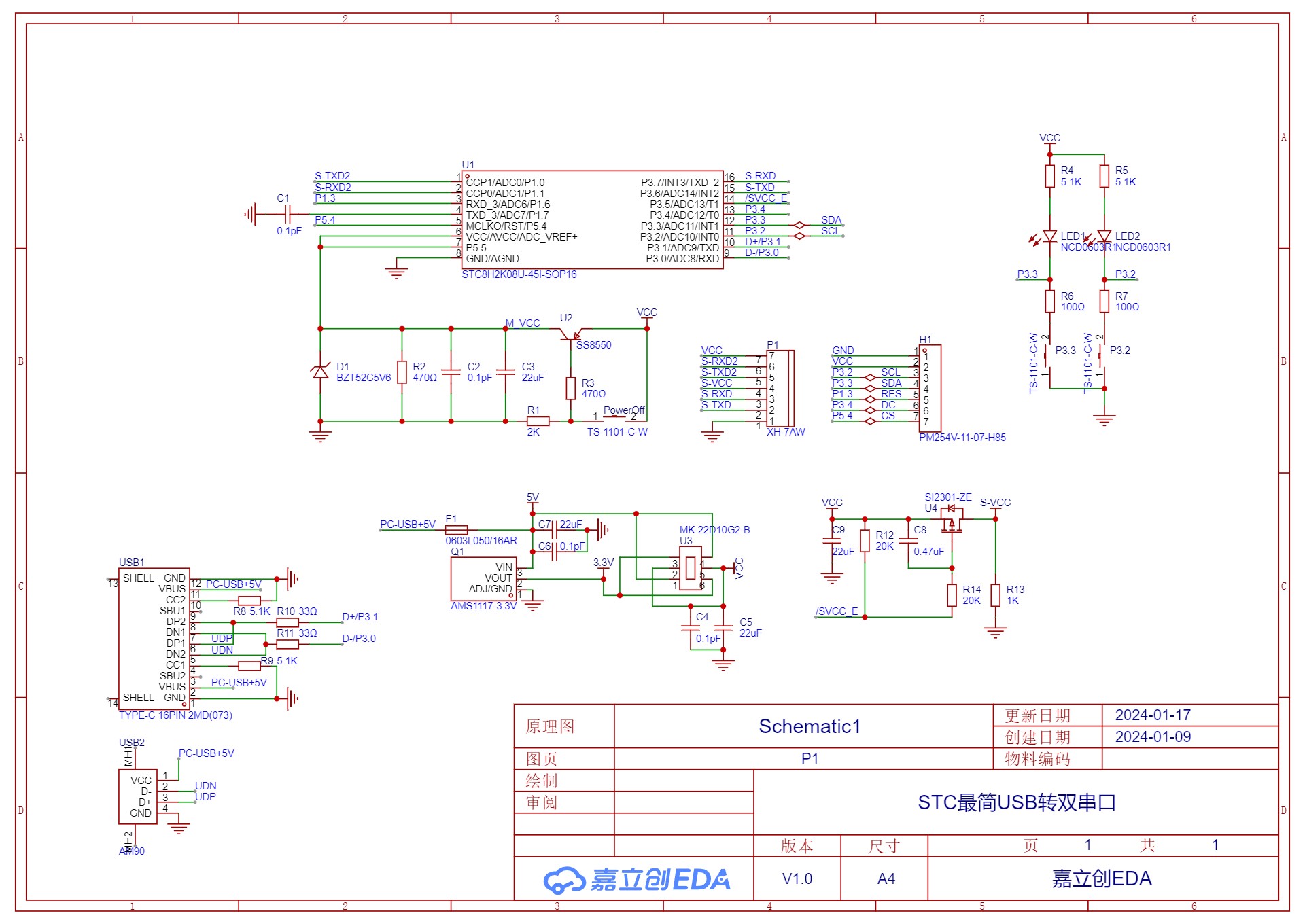

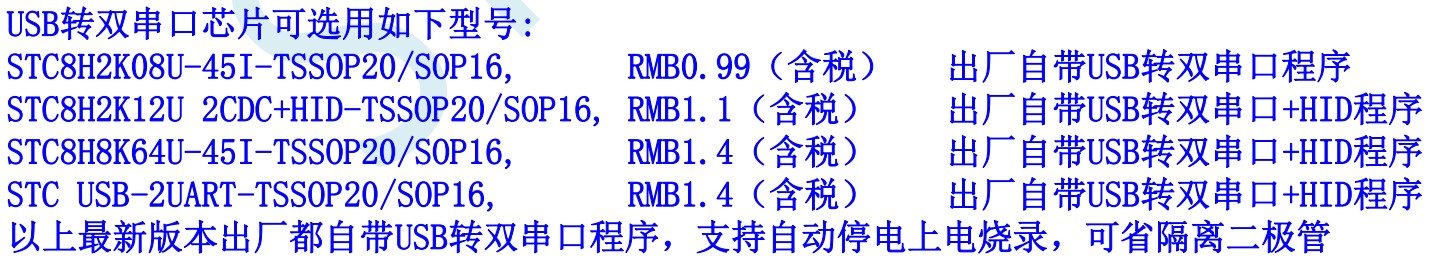

立创开源【STC最简 USB 转 双串口】@STC8H2K08U-45I-SOP16 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

dum***

神*** 发表于 2024-6-12 19:27
立创开源【STC最简 USB 转 双串口】@STC8H2K08U-45I-SOP16 - 51 发烧友，UAC，极致音频，大国工匠，艺术 ...

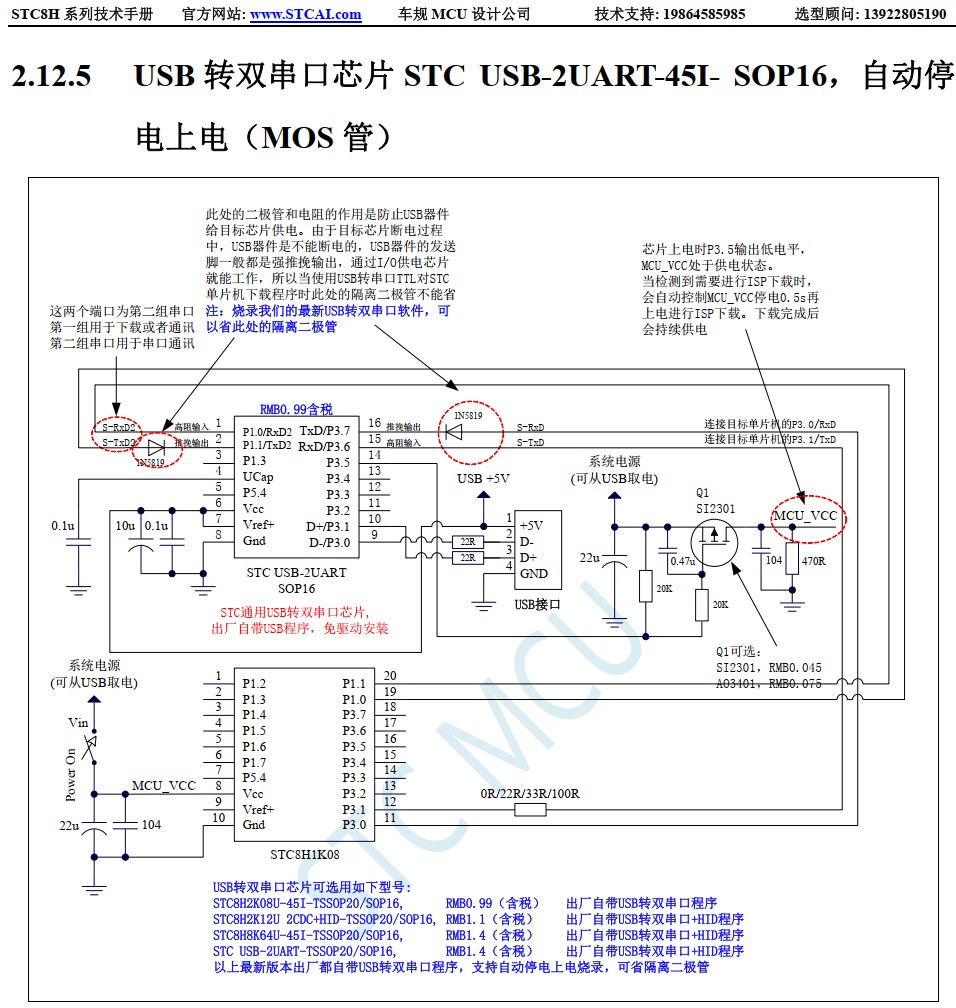

是的，用STC8H来做串口工具也是非常棒的。
我是手头上刚好拆机有这么一块FTDI芯片，想着不浪费，把电路图验证了一下。
下一步按版主说的用STC8H芯片做个串口工具看看。
