打狗棒原理图是不是有问题

yywf202***

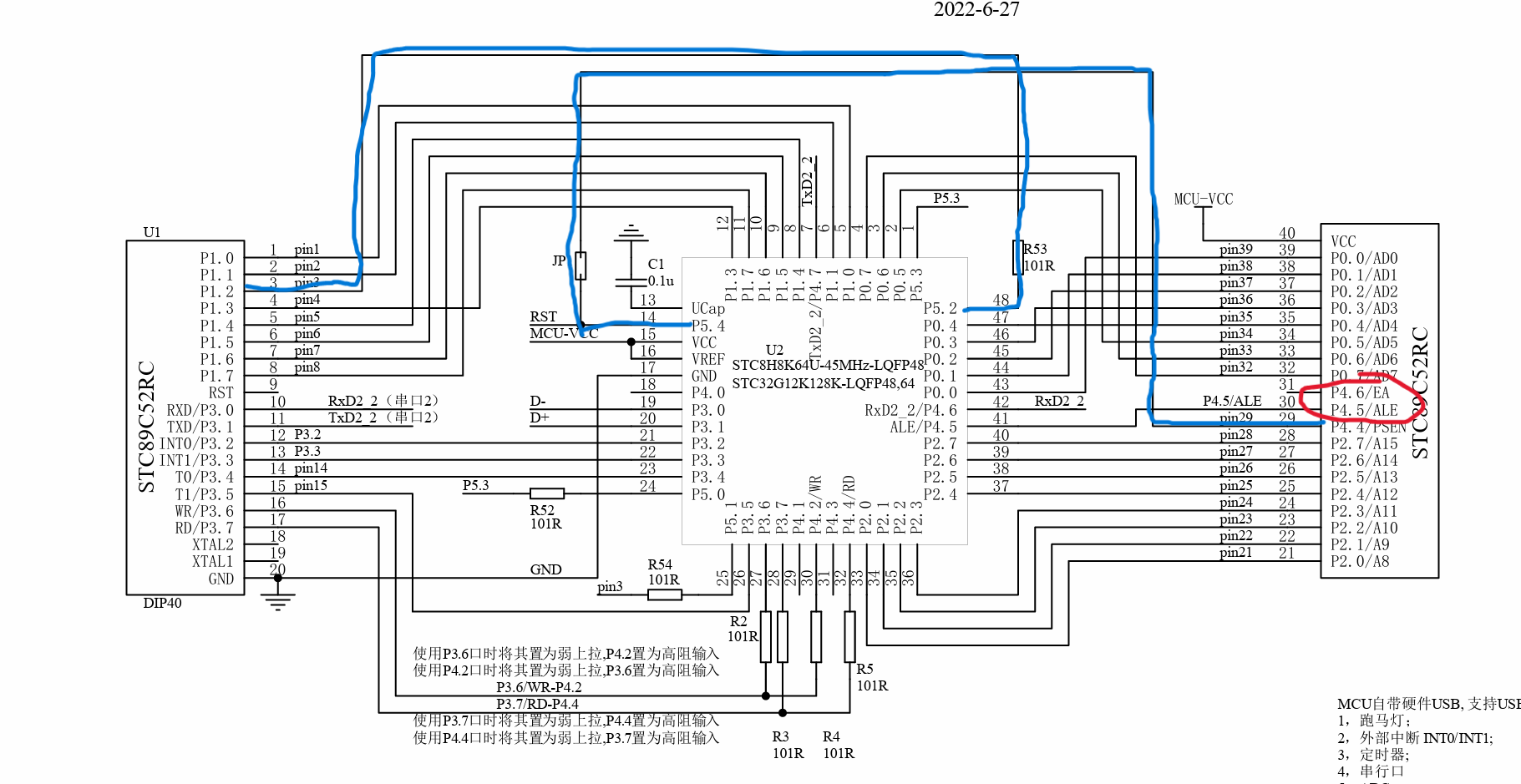

我今天画板子的时候发现打狗棒的原理图与实际电路有点出入，P1.1怎么接到5.2脚了，然后我找了一圈好像没有1.1脚，5.4又接到4.4脚去了，在打狗棒上面4.6和4.7是rx和tx，与原理图也不相符

so***

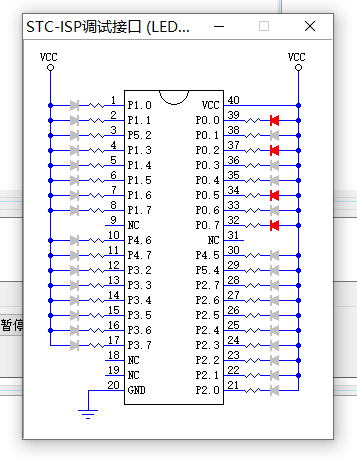

看这张图没问题啊

21cns***

转接口P1.1接的是芯片P1.1
（这个楼主看走眼了），
转接口P1.2接的是芯片P5.2（因为STC8H/STC32G是没有P1.2的）。
转接口P3.0/P3.1串口接的是芯片P4.6/P4.7
（芯片串口2第二组配置引脚，需要通过端口配置才可以），

原因是芯片P3.0/P3.1给打狗棒上的USB Type-C用了。

yywf202***

21cns*** 发表于 2024-6-5 22:12
转接口P1.1接的是芯片P1.1
（这个楼主看走眼了），
转接口P1.2接的是芯片P5.2（因为STC8H/STC32G是没有P1.2 ...

好的，谢谢
