大神们，在PWM中断中进行脉冲计数，是否可以？急 ...

›

试试先计数处理，处理完再清标志位呢？

»

›

›

›

proteus+keil联调一个按钮结果失败了

建议放弃proteu，不然后面的坑可能还会更多。

»

›

›

›

求助：stc8H8K64能支持6个独立的pwm输出吗

我用stc15的6路15位pwm能实现，那stc8的肯定能。

»

›

›

›

外部中断使用

没有内部上下拉的话，如果检测外部中断下降沿触发，稳妥的方式可以是外接上拉置高，这样检测到下降沿触发。

»

›

STC开源频谱分析仪-FFT，PID控制，示波器，四轴飞行器，智能小车

›

›

STC8G1K08A-36I-SOP8单片机模拟量采集电位器控制舵机同 ...

建议可以直接使用PWM波形发生器来产生PWM驱动舵机，
然后AD转换读取值和舵机角度比例换算，
省掉一个定时器的同时，还用上了更拉风的功能。

»

›

江科大STM32的OLED程序移植到STC15W4K58S4和STC8H8K64U ...

›

OLED12864-GUI/U8g2-科学计算器

›

»

›

定时器/计内部时钟，计数器/计外部脉冲，时钟分频输出，软件延时

›

›

定时器T1 初始化#define Timer1_HZ 10000UL//10KHz是什 ...

#define Timer1_HZ 10000UL//10KHz//此处，这么定义，是啥意思？

#define是宏定义，宏定义的用法应该知道吧？
Timer1_HZ是名，对应定时器1初始化函数里的Timer1_HZ
10000UL可以根据你的需要随时修改，如果在一个地方用，那可以不用宏定义，
如果在多个地方用，只修改10000UL，就实现了全部修改。
UL的意思表示unsigned long，不然编译器就没法按照你的意图处理了。
//是注释，也就是10K赫兹，10000UL对应10KHz

Yim_Hom 发表于 2024-5-21 16:36
#define Timer1_HZ 10000UL//10KHz//此处，这么定义，是啥意思？

#define是宏定义，宏定义的用法应该知道 ...

感谢老师指点，我想定义1ms中断一次，这里的10KHz应该为多少？？

Yim_Hom 发表于 2024-5-22 12:05
周期是频率的倒数啊，所以1/1000啊

理解了，是我计算方法有问题，感谢老师。

380091044 发表于 2024-5-22 17:40
理解了，是我计算方法有问题，感谢老师。

不客气，称不上老师。
可以多看看手册，不懂的多百度多问

»

›

I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描

›

›

验证 STC8H8K64U 外部中断 INT0/INT1 上升沿/下降沿中断 ...

»

›

I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描

›

›

官方跑马灯程序学习疑问

有简单，有复杂，也可以自己写，用数组、移位、左右滚动、指针…等等都可以

»

›

ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC

›

›

sc15w单片机ADC调不出来10位

如果是STC15的话，试试这样写

/**************************************
功能描述：ADC口初始化
入口参数：无
返回值：无
***************************************/
void ADC_config(void)
{
ADC_CONTR|=0x80;       //开AD转换电源
Delay_ms(10);          //适当延时等待AD转换供电稳定
P1ASF|=0x01;          //选择P1.0作为模拟功能AD使用
ADC_CONTR|=0x00;       //选择P1.0作为AD转换通道输入使用
ADC_CONTR|=0x60;       //AD转换速度为90个时钟周期转换一次
ADC_CONTR&=0xEF;       //清AD转换完成标志
EADC=0;                //禁止ADC转换中断
CLK_DIV|=0x20;       //ADC转换结果ADC_RES存高2位，ADC_RESL存低8位
ADC_CONTR|=0x08;       //启动AD转换，ADC_START=1
}

/**************************************
功能描述：ADC口检测AD转换值函数
入口参数：无
返回值：ADC 10位数据
***************************************/
u16 Get_ADC10bitResult(void)
{
u16 AD_Dat=0;
ADC_CONTR&=0xEF;          // 将ADC_FLAG清0
//10位AD结果的高2位放ADC_RES的低2位，低8位在ADC_RESL
AD_Dat = ADC_RES;       //将ADC_RES低2位移到应在的第9位和第10位
AD_Dat <<= 8;
AD_Dat|= ADC_RESL;       //将ADC_RESL的8位移到应在的低8位
ADC_CONTR|=0x08;          //重新启动AD转换，ADC_START=1。
return AD_Dat;
}

前行者发表于 2024-5-19 18:50
谢谢，我试一下

客气，如果不熟的话，可以先用一种移位方式，能读出来10位AD，说明成功了，然后再用另一种移位方式读成功。如果两种方式都可以了，再去if。。。else。。。选择移位方式。

»

›

›

›

STC8h的Delay延时函数 | 已解决

如果只是临时需要延时，直接可以把库函数中的unsigned char里把char改成int，这样肯定比255大，不会出现溢出。
如果使用延时函数，有相对高的要求，可以参考以下三种方案：
第一种，在常用的主频确定的情况下，用STC-ISP里的“软件延时计数器”，分别生成1us和1ms的精确延时，然后改写成对应的Delay_us和Delay_ms函数，如下：
void Delay1ms(void)       //@22.1184MHz
{
      u8 data i, j;

      _nop_();
      _nop_();
      i = 22;
      j = 128;
      do
      {
            while (--j);
      } while (--i);
}

void Delay_ms(u16 ms)
{
u16 i;
for(i=0;i<ms;i++)
{
      Delay1ms();
}
}

第二种：把一个不经常用的定时器，改写成延时函数，可以实现非常精准的延时。
第三种：二楼那位的回答。

每一种方式都各有优略，但还是推荐第一种，毕竟初学者一般从开始点灯到后期整板成一个小项目，基本不会过多的去改变主频。利用官方isp生成相对精准且可靠的延时满足使用即可。

Yim_Hom 发表于 2024-5-19 11:53
如果只是临时需要延时，直接可以把库函数中的unsigned char里把char改成int，这样肯定比255大，不会出现溢 ...

谢谢大佬，很有帮助

点评

Yim_Hom
客气

»

›

›

›

STC8G，外部中断，如何判断上下边沿

定义一个flag；
然后正常配置上升沿下降沿都触发；
在中断中读你的触发flag=。。。，
然后判断你的flag是1还是0。
不就知道是上升还是下降了吗？

[tr][/tr]
[tr][/tr]

手里有8H的开天斧，这样测试了一下：
P32对应INT0，设置为下降沿触发，初始化P32为准双向口且使能上拉电阻，确保初始电平为1，这样在按键没有按下的情况下读取P32的值，为1；当P32按下的时候，读取P32的值变为0；松开后继续变为1。
P33对应INT1，设置为上升下降沿触发，初始化P33为准双向口且失能上拉电阻，并且P33赋值为0，确保初始电平为0，这样P33在没有外接VCC的情况下读取的值为0；当外接VCC后，P33的值变为1；断开VCC后继续变为0。
这样就绝对验证了是上升沿还是下降沿触发，也从根儿上知道了究竟。

»

›

›

开源广场及教学视频交流

›

STC老梁开源示波器尝鲜儿

»

›

›

›

求助贴：STC15无法与STC-ISP软件连接，无法检测到芯片【 ...

感觉就像是芯片没断电。。。。
最简单的方式测试，拿任何一种可以正常下载的串口下载工具连一个DIP封装的stc15，插拔下载工具时STC-ISP均可以识别到串口，可以初步确定串口工具正常，然后再单独连接STC15的VCC和GND，能正常下载就说明主控OK。剩下的就去排查板子的问题。

»

›

›

作品展示

›

用STC8G1K08A做了一个蓄电池修复充电模块

stb988 发表于 2024-5-12 09:13
可以，你支持一下吧https://x.jlc.com/platform/detai ... 06a8c29f9233d153bc1

不见得开源了就有商业价值，可以的话用于学习，不可以的话也没关系。
主要是我支持了也用不上，这东西对我没啥意义，嘿嘿。。。

»

›

›

›

求助！急键盘扫描串口发送键值不定时异常 ...

班门弄个斧：您说的不稳定是哪个方面？初始化？主循环？按键扫描？状态机还是轮询？还是串口发送？
另外多考虑一个现场地线的问题，我们也经常碰到现场的故障在家里复现不了的情况，首先把程序的问题排除干净，然后考虑干扰，干扰可能是EMC或者其他。
C8051F040都碰到过程序跑飞的情况，分时轮询500ms的程序指示灯没反应，最后判断的是地线问题。

»

›

›

本来这段代码是这样，全部在demo.c里面。我移另一个文件 ...

›

这样够直观吗？

Yim_Hom 发表于 2024-5-28 14:49
这样够直观吗？

好像懂了，等会回去电脑上试试
先把那段代码赋值，定义
然后调用tim2这段

点评

Yim_Hom
嗯，我只是举个例子，看懂就好。您可以自己把TIM1的初始化单独写一个，然后包含到UART1的初始化里，模块就很清晰，这样用起来自己一看就明白。[color=rgb(153, 153, 153) !important][color=rgb(153, 153, 153) !important]删除详情回复 [color=#999999 !important]发表于 2024-5-28 16:12

vb2002 发表于 2024-5-28 14:51
好像懂了，等会回去电脑上试试
先把那段代码赋值，定义
然后调用tim2这段 ...

嗯，我只是举个例子，看懂就好。您可以自己把TIM1的初始化单独写一个，然后包含到UART1的初始化里，模块就很清晰，这样用起来自己一看就明白。

Yim_Hom 发表于 2024-5-28 16:12
嗯，我只是举个例子，看懂就好。您可以自己把TIM1的初始化单独写一个，然后包含到UART1的初始化里，模块 ...

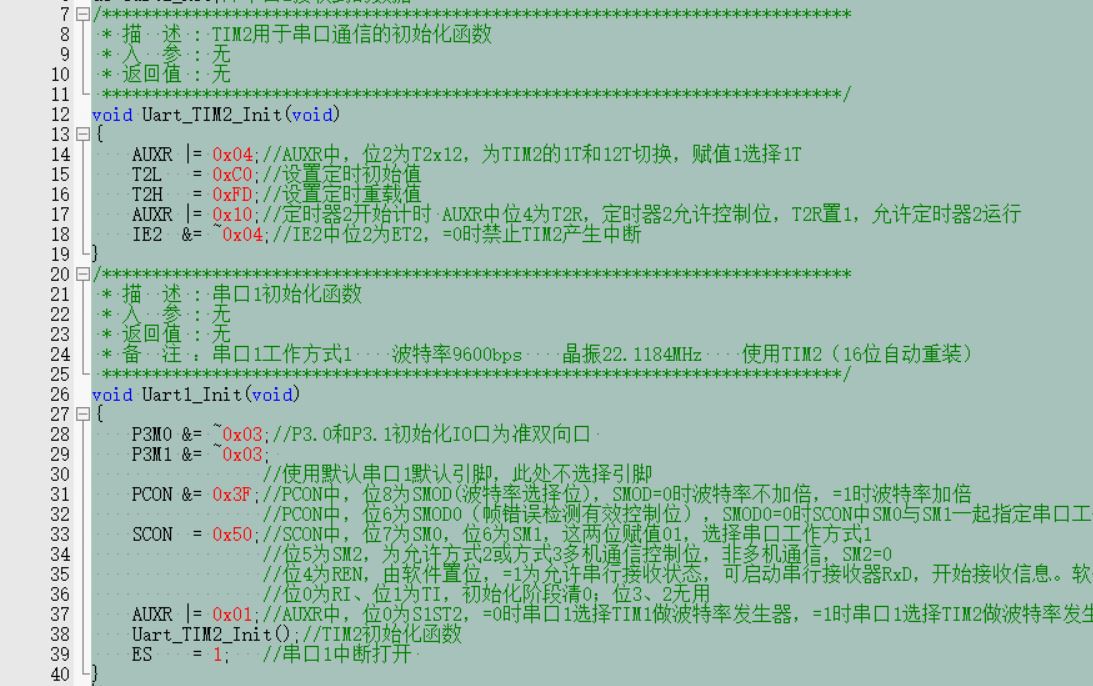

非常感谢您的启发，已经弄好了。您看看对吗？
这下主程序里面看着简洁多了。以后要更改配置，直接再.H那里改就好了

点评

Yim_Hom
不用客气。这不挺好的嘛，干净整洁，再加上注释，就算忘了也分分钟能反应过来。可以建议您再继续优化一下，模块化到每一步，再配合上官方库函数，哈哈。。。之前没用过STC8，从15换到8了，目前效果还行。加油。 [[color=rgb(153, 153, 153) !important][color=rgb(153, 153, 153) !important]删除详情回复 [color=#999999 !important]发表于 2024-5-28 23:26
[color=#999999 !important]

[color=#999999 !important]

vb2002 发表于 2024-5-28 18:42
非常感谢您的启发，已经弄好了。您看看对吗？
这下主程序里面看着简洁多了。以后要更改配置，直接再.H那 ...

不用客气。
这不挺好的嘛，干净整洁，再加上注释，就算忘了也分分钟能反应过来。
可以建议您再继续优化一下，模块化到每一步，再配合上官方库函数，哈哈。。。之前没用过STC8，从15换到8了，目前效果还行。
加油。

»

›

›
