关于简单电阻分压，ADC采集的问题

PY***

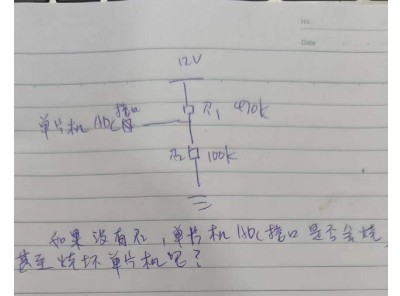

哪位大神做过这部分的电路吗？会把这样会把单片机的烧坏吗？特别是加入R2没有接上去的情况

zhang***

没有什么影响。一般在ADC引脚串联一个1K 左右电阻

PY***

zhang*** 发表于 2024-6-5 14:22
没有什么影响。一般在ADC引脚串联一个1K 左右电阻

是因为单片机的ADC接口有钳位二极管，所以有470K的电阻就不用担心12V的电压了，是吗？

晓***

PY*** 发表于 2024-6-5 15:14
是因为单片机的ADC接口有钳位二极管，所以有470K的电阻就不用担心12V的电压了，是吗？ ...

是的，470K的话电流非常小的，即使那个100K电阻没接也不会损坏单片机IO口。

梁***

没有R2，电流就会倒灌进单片机，假设MCU进入睡眠，整机耗电0.6uA，R1压降0.282V，则理论上会将VCC拉高到12-0.282-0.7=11.018V，再这个电压下，MCU已经击穿算坏。
所以，我们建议在VCC与GND之间并联5.6V稳压二极管，就是避免任何异常情况下，电压不升高烧坏单片机。

Yim_***

通过计算可以算出来没事儿，12*（100/（100+470）），约2.1V左右，电流也OK。要求不高的话可以用，但是必要的保护不能少，万一12接错了或者12出问题了呢。

神***

输入电压没高过 ADC_VREF+, 就
没必要用分压电阻，串电阻是根本不需要的 !
输入电压高过 ADC_VREF+, 就
必需用分压电阻，串电阻是根本不需要的 ！

不考虑功耗，2个分压电阻不要太大

从下面这个满分的图出发设计实用电路



完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

so***

分压电阻还不能少啊

dum***

神*** 发表于 2024-6-5 22:08
完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟 ...

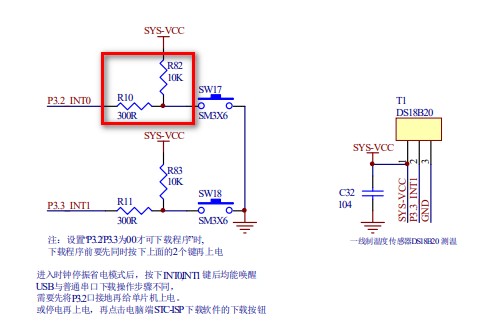

请教一下，看了STC32G 9.6实验箱的P3.2下载电路，先是将300R电阻的一头与P3.2相连，另一头再与10K和自复位开关的交点相连。

而你上面的原理图是将P3.2直接连到10K与300R电阻的交点，这2种接法有没有什么区别呀？

梁***

dum*** 发表于 2024-6-5 23:08
请教一下，看了STC32G 9.6实验箱的P3.2下载电路，先是将300R电阻的一头与P3.2相连，另一头再与10K和自复 ...

两种方式都可以，但我推荐下面的电路。
