12V照明控制板电路问题

神*** · 发表于 2024-6-4 22:18:32

xxxe*** 发表于 2024-6-4 21:54
在隔壁论坛上也看见楼主同样的帖子，才发现楼主电路采用的浮地啊，恕我学浅，你这个电路能正常工作已是不容 ...

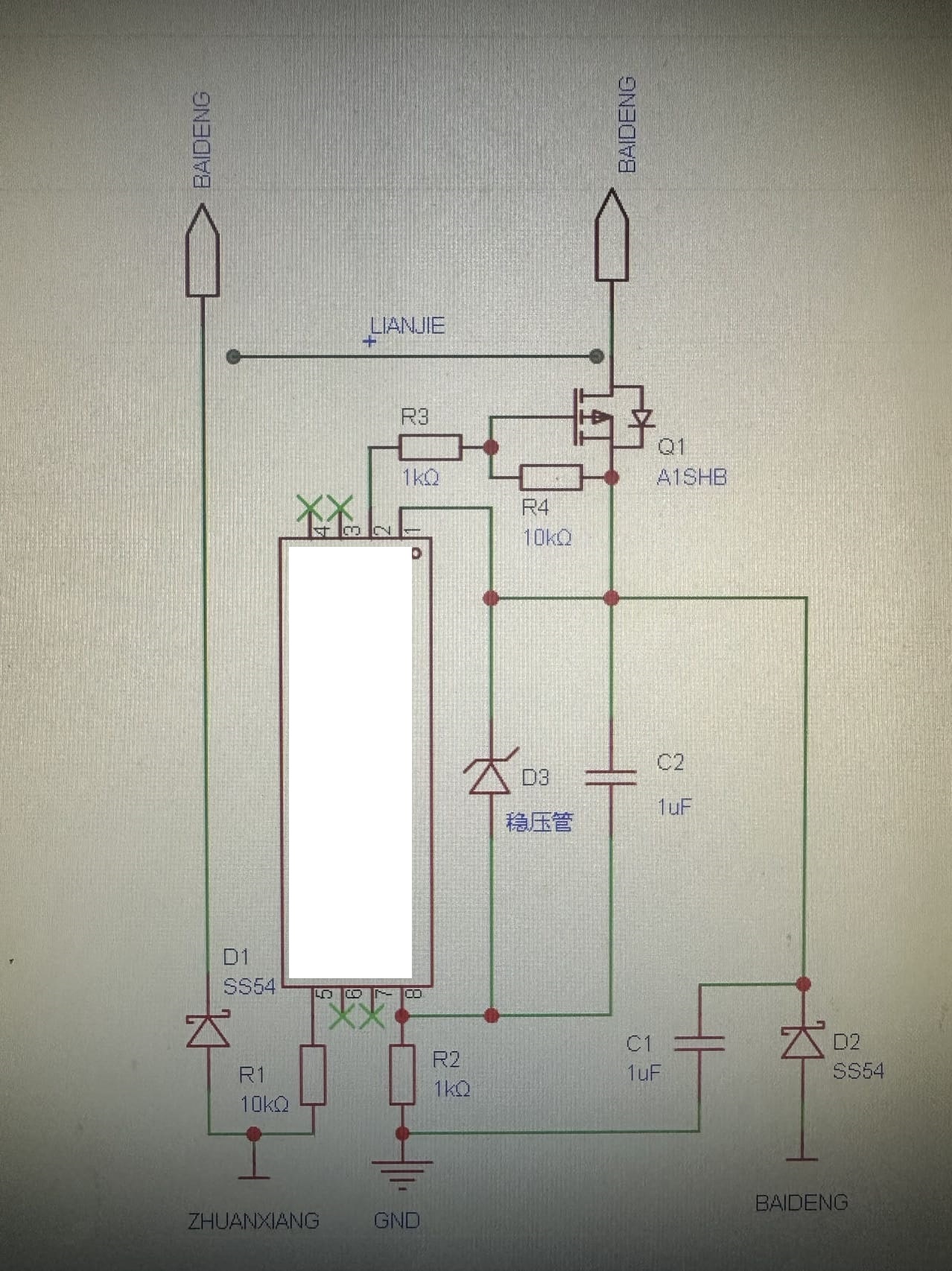

他发个图，让人无法正看，画个MCU-GND 经过1K电阻到 GND, 估计是艺术生

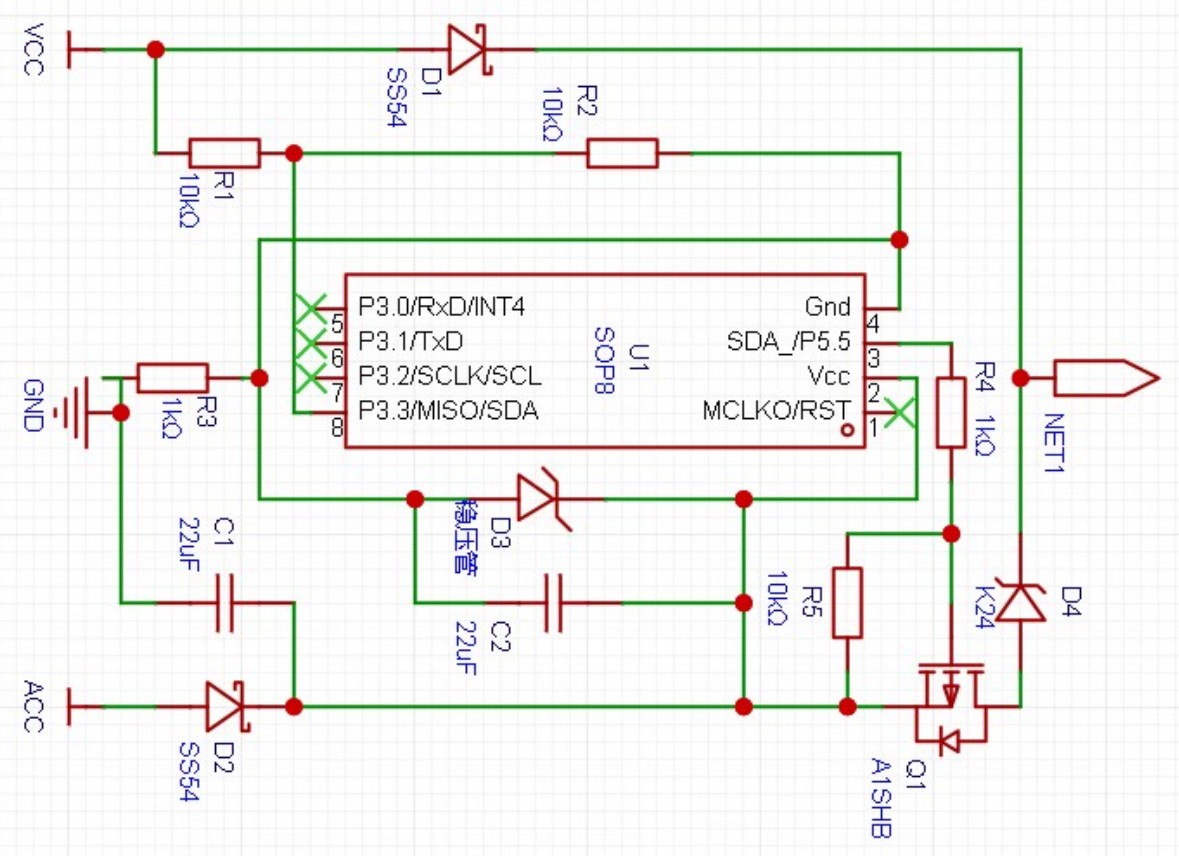

用其他工具给他旋转过来了，艺术生啊


旋转过来后，发现，他原理图的库也是乱造的，你按本来的顺序不行吗

Lkck*** · 发表于 2024-6-5 21:01:38

神*** 发表于 2024-6-4 22:18
他发个图，让人无法正看，画个MCU-GND 经过1K电阻到 GND, 估计是艺术生
用其他工具给他旋转过来了，艺术生 ...

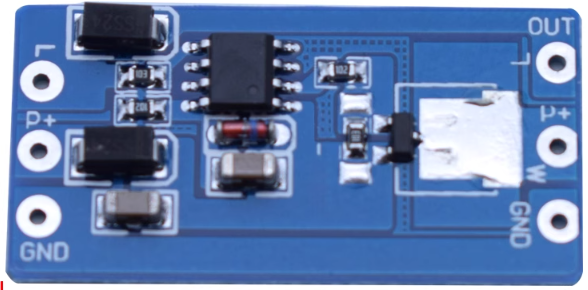

这电路是参考某销售量1000+的成品
只是把主控换为STC吧
难到STC的用不了？
