基于 32G12K128实验箱V9.62_实验之TFT彩屏驱动

神***

浦江*** 发表于 2024-10-29 12:10
顺丰快递，顺利神速，仅时隔一日，
制作精良、功能强大的AI8051U_V1.2_实验箱，
已出现在我的工作台上了，

是 3.3V TFT接口，可能您要到冲哥淘宝店淘个 3.3V的 TFT彩屏带触摸IC在上面的

神***

可以考虑去参加下面的友谊赛




【新提醒】辛苦费，RMB1000/800, 冲哥科学计算器, 改成：触摸屏/实际键盘，TFT彩屏显示 - SCH/PCB EDA设计技术交流区 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)






改成：触摸屏选菜单代替按键，TFT320*480触摸彩屏显示
或者：触摸屏选菜单代替按键，TFT240*320触摸彩屏显示

浦江***

神*** 发表于 2024-10-29 13:15
是 3.3V TFT接口，可能您要到冲哥淘宝店淘个 3.3V的 TFT彩屏带触摸IC在上面的

谢谢神管的提示。为此，确认被懵了一下。已有进展。

浦江***

神*** 发表于 2024-10-29 13:19
可以考虑去参加下面的友谊赛

神管是否在暗示或建议可去参加这个友谊赛？
此前不太了解，并没有仔细想过。
其实是因为不太明白需要做些什么。比如...
是需要用嘉立创的软件去设计电路并制作PCB吗？
然后再使用AI8051U编程，实现科学计算器，形成一个产品吗？

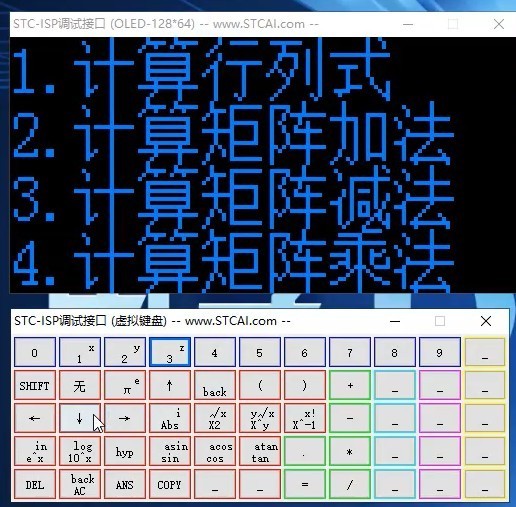

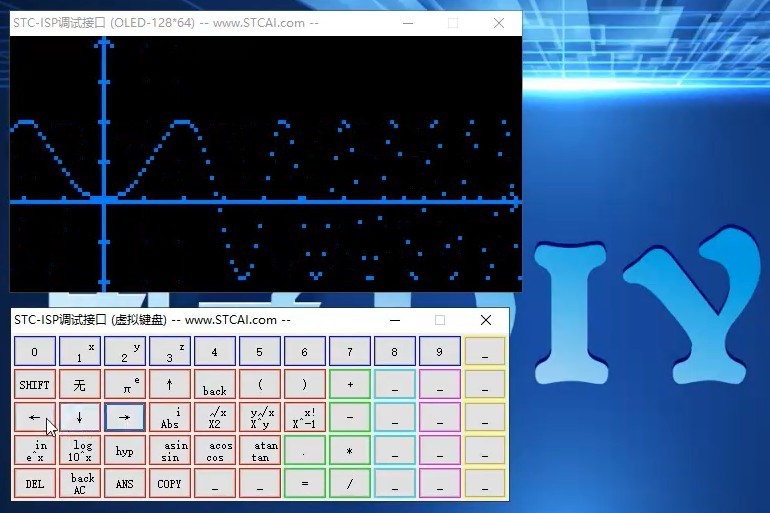

是不是将原来基于虚拟显示科学计算器送脑显示的，改为用触摸显示屏实现按键和显示？
论坛里高手不少，应该有许多人都会做的吧？

神***

基于Ai8051U开源创意电子设计大赛 - 嘉立创EDA开源硬件平台 (oshwhub.com)

lao4ji***

显示效果很棒,给个屏链接.是2.4寸的还是3.2寸的呢?

浦江***

lao4ji*** 发表于 2024-11-28 19:03
显示效果很棒,给个屏链接.是2.4寸的还是3.2寸的呢?

谢谢你的浏览和留言.

  本帖1楼图片所示的彩屏, 是以前为32G12K128实验箱配置的(是不带触摸芯片的Arduino触摸屏).  购买链接是:  (此类屏网上卖家很多的.)
https://item.taobao.com/item.htm ... NECKjMGMY_SLyLPajHm

后来获赠Ai8051U实验箱后, 又另外配置了带有触摸芯片的专用触摸屏.
https://item.taobao.com/item.htm ... .0.0.40b12e8d86CQJF

关于选配显示屏. 若又兴趣和时间的话, 可看一下我写的"浅说漫话为实验箱(板)配置显示屏"一帖, 参考一下.

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11921&extra=page%3D1

下一***

问一下 这个片子最高能驱动多大分辨率

浦江***

下一*** 发表于 2024-12-13 13:23
问一下 这个片子最高能驱动多大分辨率

首先感谢这位坛友的留言和提问。
对于这个提问，稍有一点点无厘头。
试着回答一下：
“这个片子”应该是指“STC32G12K128”芯片吧。
那么，根据我的认知和体会：
只要硬件接口能对得上，驱动多少分辨率的屏，没有限制。
根据自己的经验和经历，可以驱动128*64、128*128、160*80、160*128、240*240、280*240、320*240、480*320、640*480、800*480，以及1024*600的七寸彩色显示屏。

一般而言，主要看显示屏的接口：
除了电源VCC和GND以外，不计算屏带触摸和SD卡所用IO的话，
如果是IIC接口，再占2个IO口；
如果是SPI接口，再占用四或五个IO口；
如果是8位并行口，再占用11约至18个IO口；
如果是16位并行口，再占用19约至22个IO口；
32G12K128芯片有充足的IO口，对于以上接口都能支持。
本论坛比较典型的应用，老梁示波器，驱动16位的并行接口彩色显示屏，分辨率480*320。
