STC8H手册2024/5/27版本笔误反馈

晓***

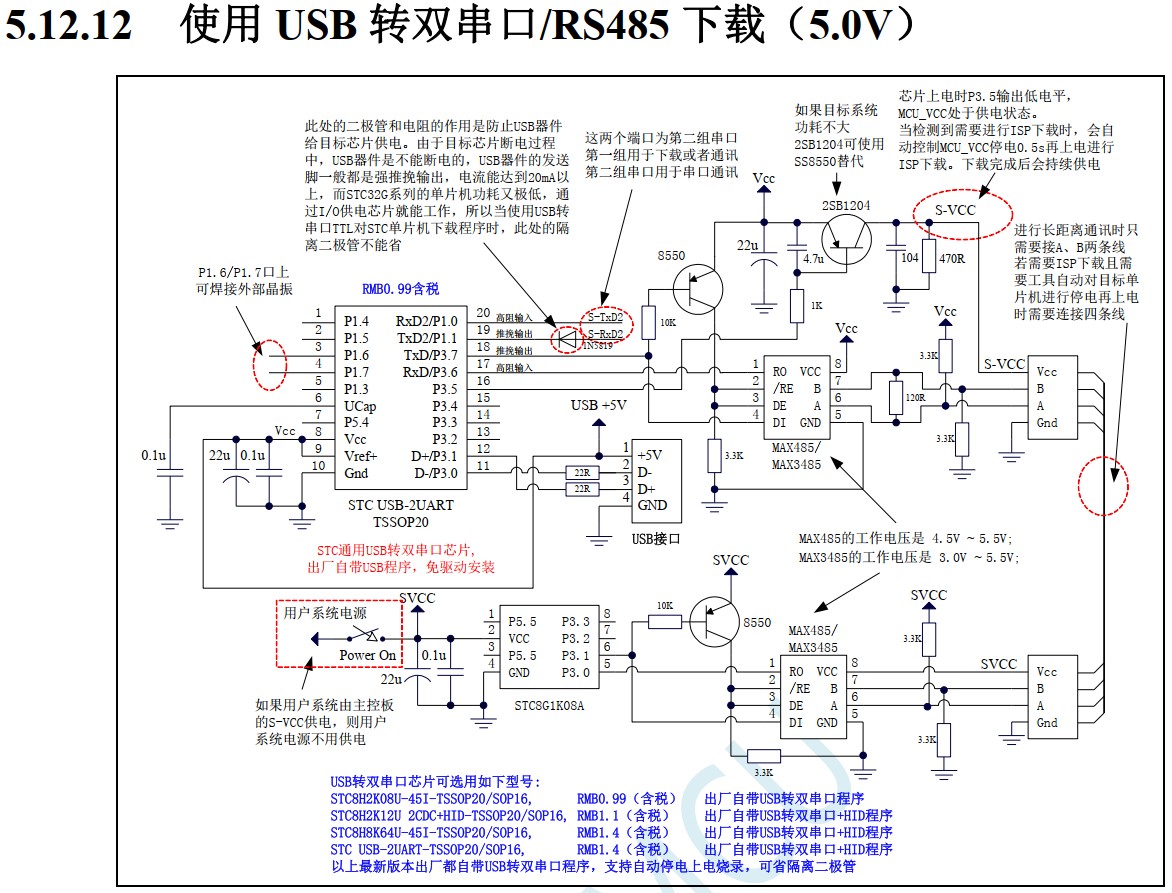

在手册303页及305页中介绍USB转双串口的例图中，

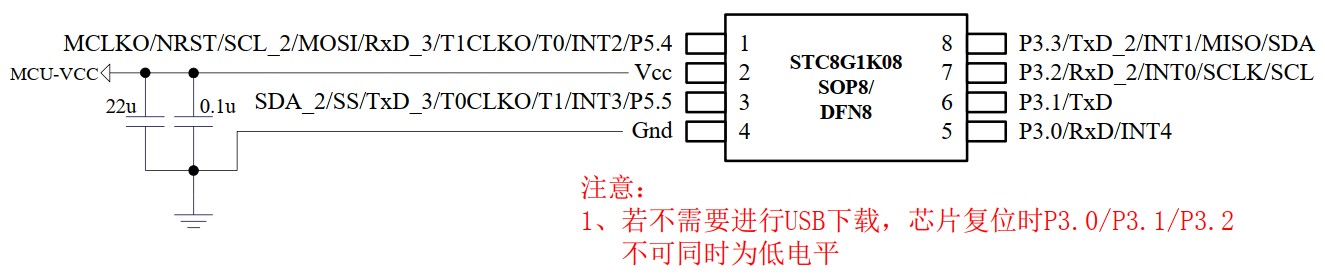

使用的STC8G1K08A的PIN1误标注为P5.5，正确应该标注为P5.4，
该笔误共出现四处。

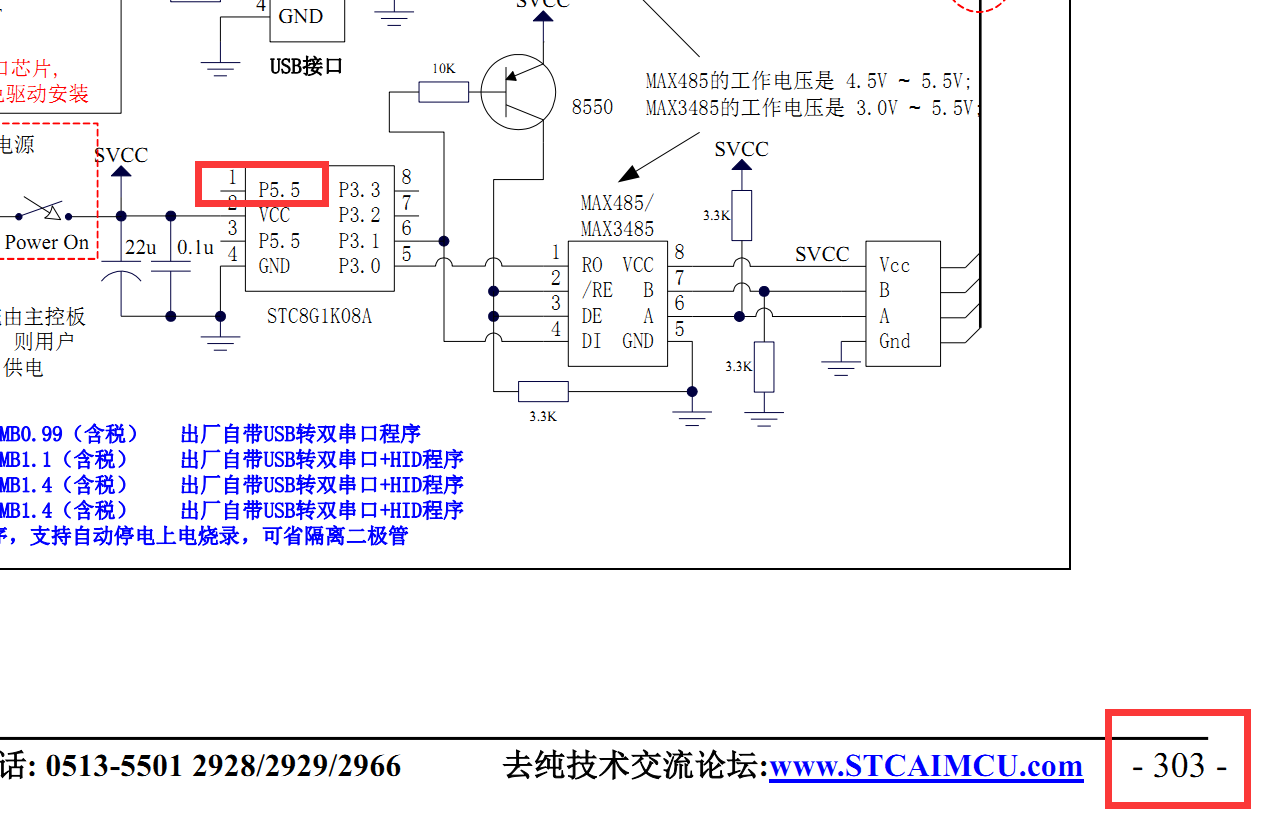

具体参考下图：

晓***

另外，305页中使用的RS-232转TTL电平的电路，
仅适用于MAX3232或SP3232，
并不适合MAX232和SP232，
主要是2脚的电容处理方式不同，
MAX232/SP232第2脚的电容是连接到电源的。

神***

笔误：
nRST/P5.4, 不是 P5.5

神***

RS232应用线路是对的
下面这个帖子我专门将一手资料拿出来比较了下

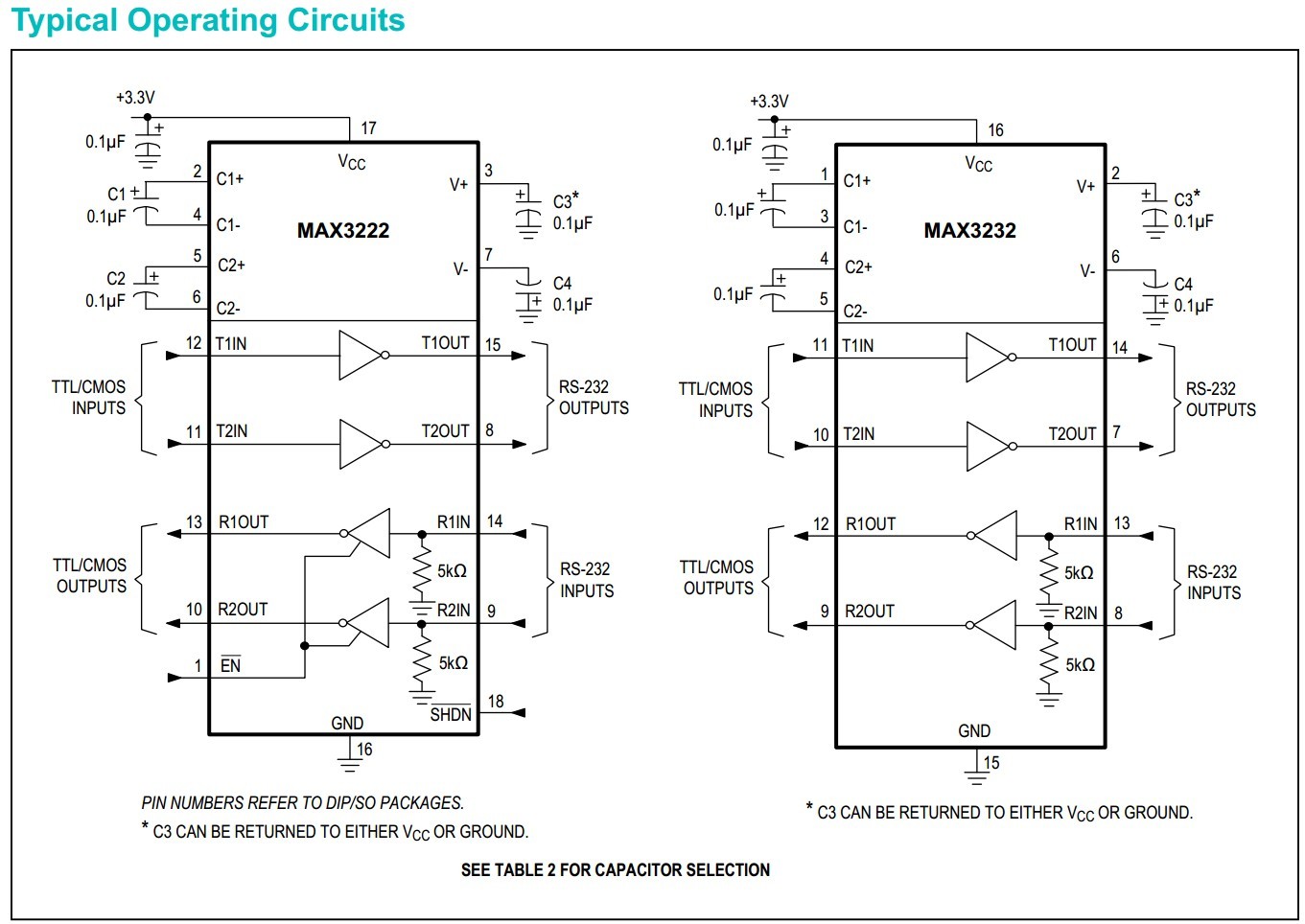

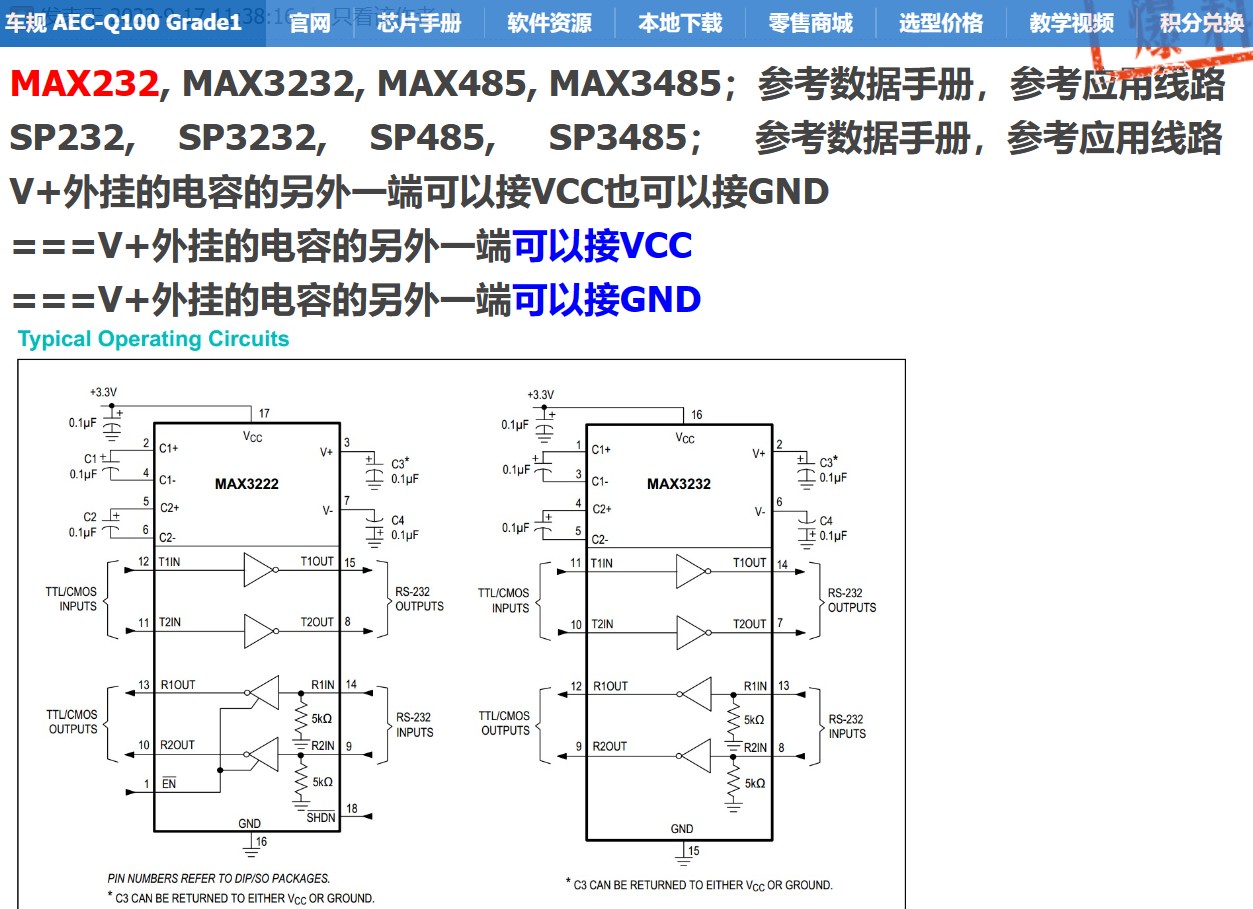

MAX232, MAX3232, MAX485, MAX3485；参考数据手册，参考应用线路;SP232/SP485 - 串行口，DMA支持的4组串口，RS232，RS485 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

RS232应用线路是对的

晓***

神*** 发表于 2024-5-30 23:27
RS232的电路是对的

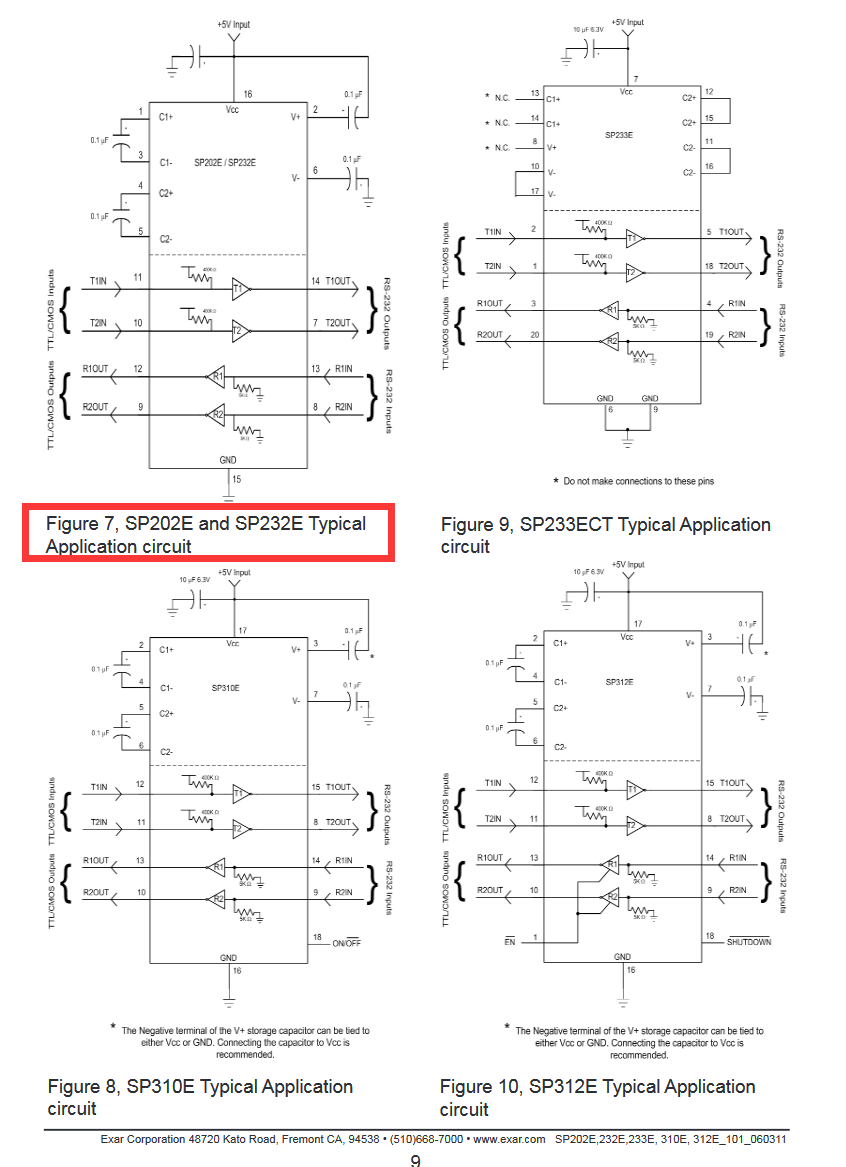

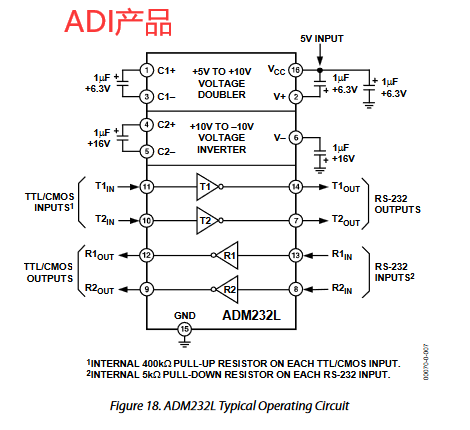

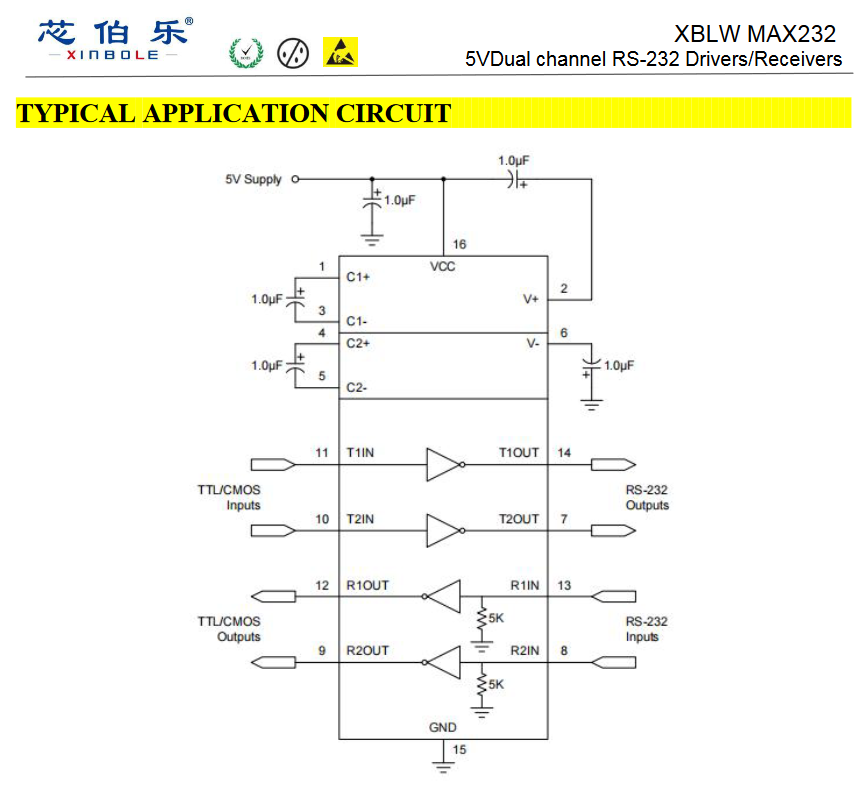

MAX232确认是可以兼容两种接法的，SP232还有点小疑惑，EXAR  MAXLINEAR官方在SP232A、SP232E的典型电路里面都没有备注类似信息，只有在SP310 SP312有类似备注，而且推荐V+的电容接VCC。另外，几乎所有的国产232芯片的V+电容都是接VCC的，3232芯片的V+电容则都是接地的。

神***

这两种都可以用，我们两种解法混用了，
何时混的，我都不知道，但都正常

就是 10V输出 接了个电容到 5V
还是 10V输出 接了个电容到 GND
===这么理解，那还是接GND好些，
       只是耐压低的电容就不行而已
       用耐压16V及以上的电容就行了

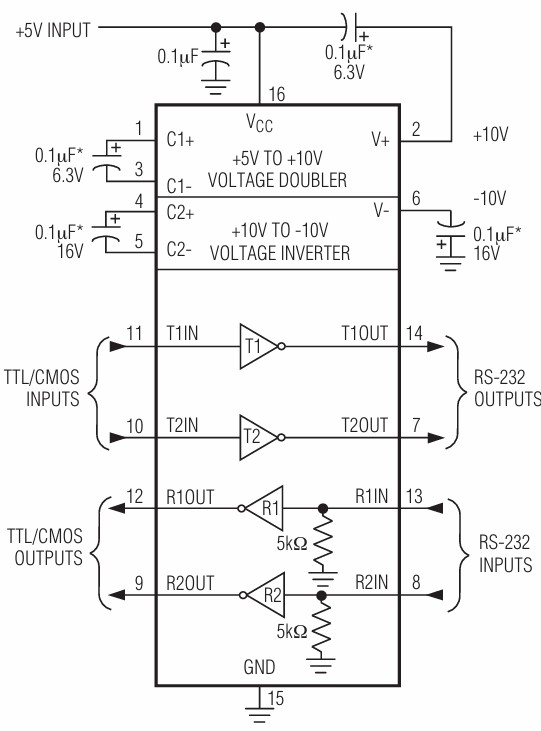

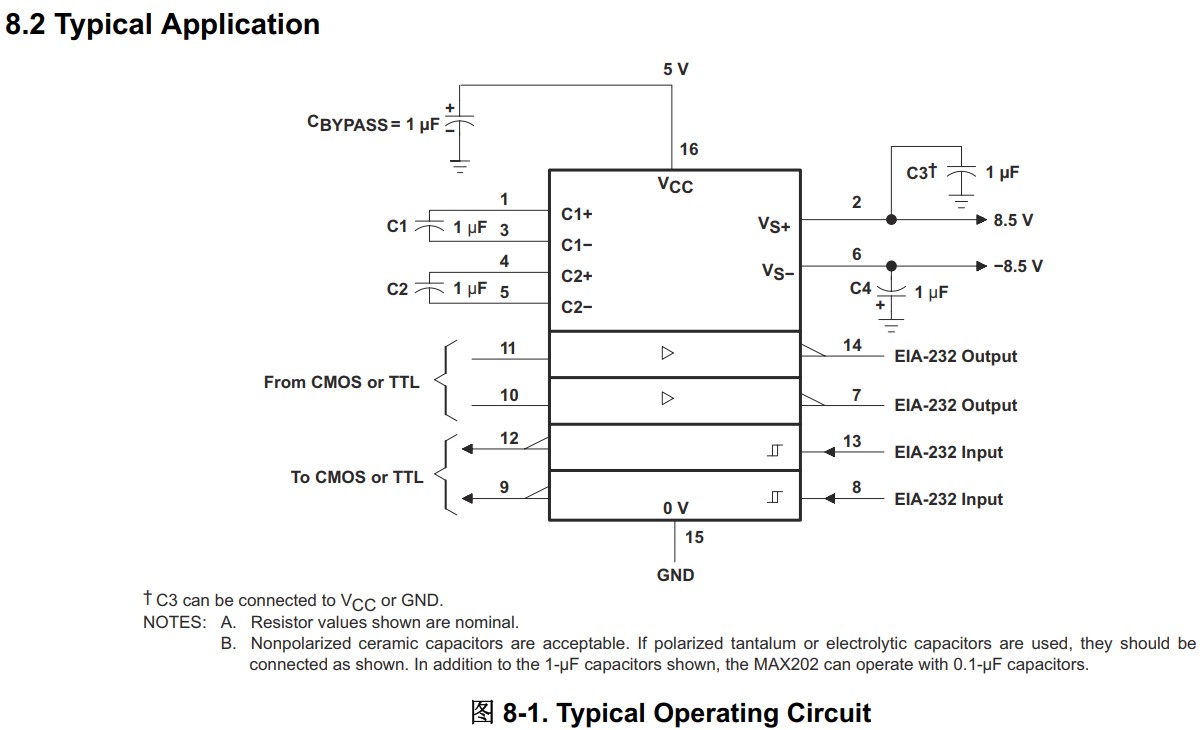

看下图就知道他的原意 ：
10V输出的去耦电容接 VCC,  电容耐压可以用6.3V以上耐压的
10V输出的去耦电容接 GND, 电容耐压就要用16V以上耐压的

晓***

神*** 发表于 2024-5-30 23:48
这两种都可以用，我们两种解法混用了，
何时混的，我都不知道，但都正常

个人认为，xx232芯片的V+电容一律接VCC，xx3232芯片的V+电容一律接GND，这样能有更广泛的兼容性，尤其是国产232芯片就可以通用了。如果V+电容接地应用的话，恐怕只能用TI MAXIM这几家进口大厂的产品了。

晓***

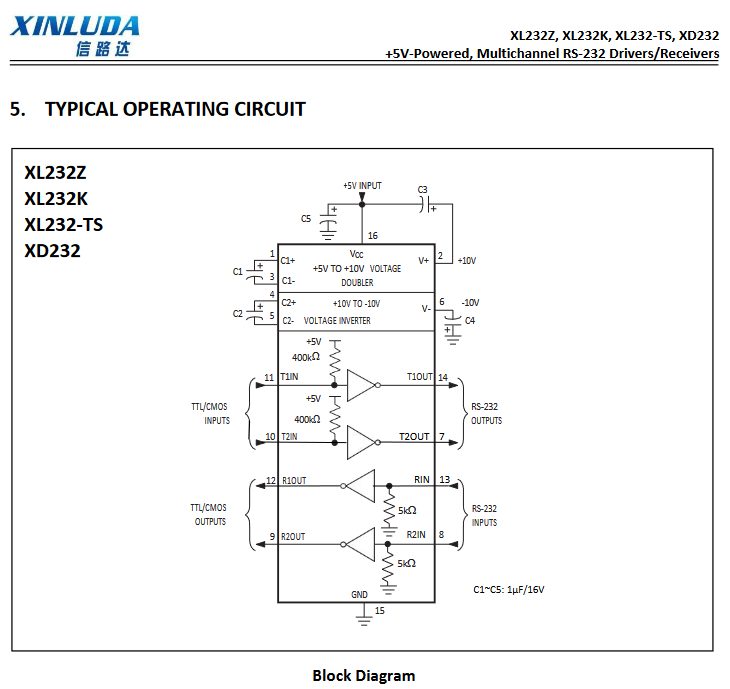

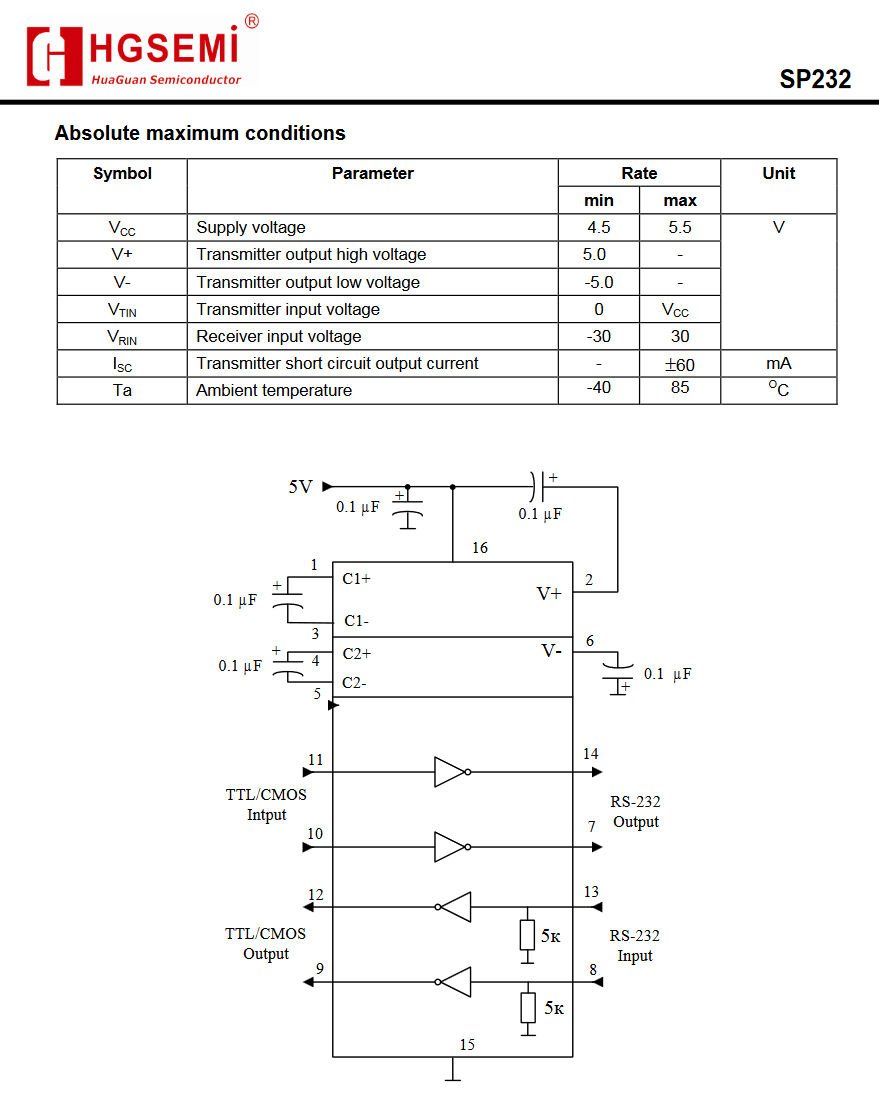

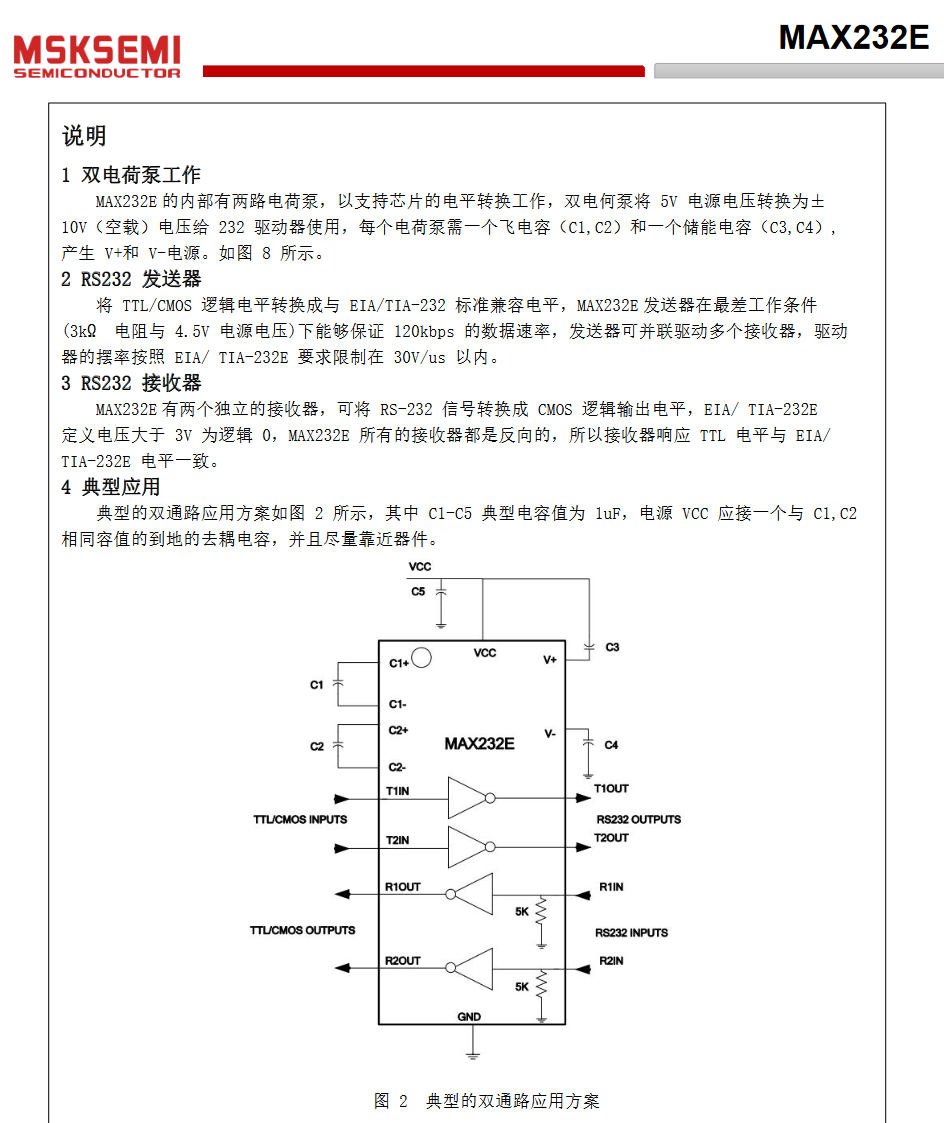

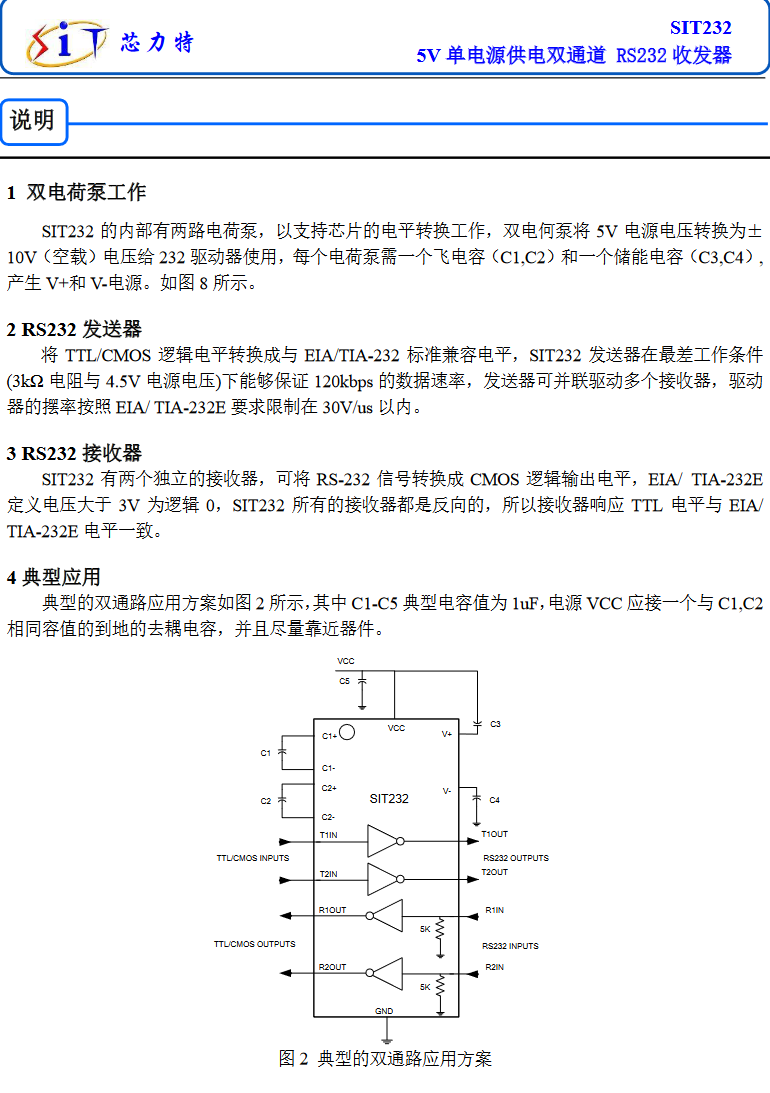

我列举了一部分国产232芯片的典型应用图，相关规格书中没有备注说V+电容可以接GND的用法，不清楚V+接GND的用法在这些芯片是否适用，有机会了我实测一下出个电路兼容列表。

神***

不用试了，2种接法全球通用

看下图就知道他的原意 ：
10V输出的去耦电容接 VCC,  电容耐压可以用6.3V以上耐压的
10V输出的去耦电容接 GND, 电容耐压就要用16V以上耐压的
