作为老鸟，没有送link1D的资格，如何解决反向供电的问题？

打卡等级：偶尔看看I
打卡总天数：17
最近打卡：2024-11-26 16:38:53

5 主题	29 回帖	177 积分

积分: 177

发表于 2024-5-28 08:53:19 | 显示全部楼层 |阅读模式

作为一个STC的老鸟，以前通过申请一些免费的片子，还有下载器，学习了51。这要感谢STC，感谢国家。
最近发现送的条件发生变化了，想着自己也有USB<->TTL的小工具，改装一下用来做下载器吧。
直接将STC的RX,TX脚连接到USB<->TT工具上，会有反向供电的问题，这里使用数字隔离器解决这个问题。
用国产的数字隔离器： CA-IS3742LB 来实现：

数字隔离器

数字隔离器

这个芯片很简单，都是搞机的，不用过多说了。



回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：102
最近打卡：2025-06-19 09:56:48

734 主题	1万回帖	1万积分

积分: 16752

发表于 2024-5-28 11:12:37 | 显示全部楼层

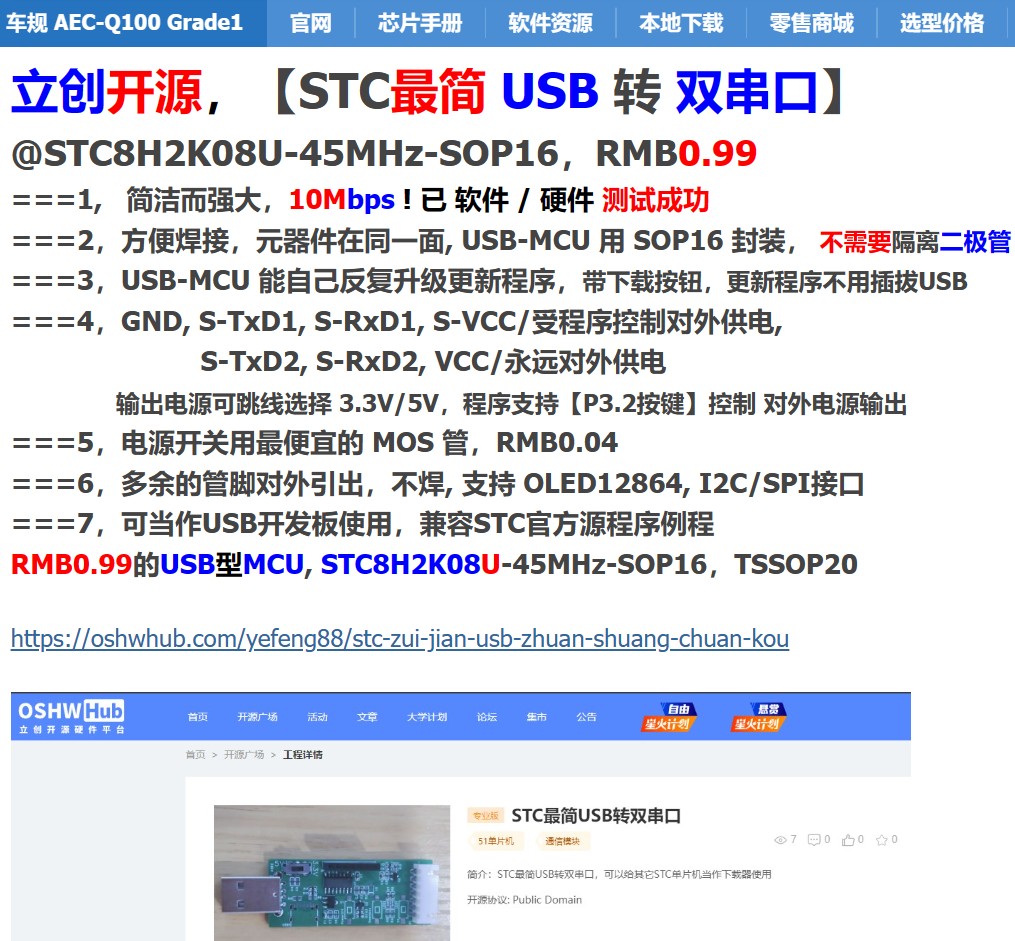

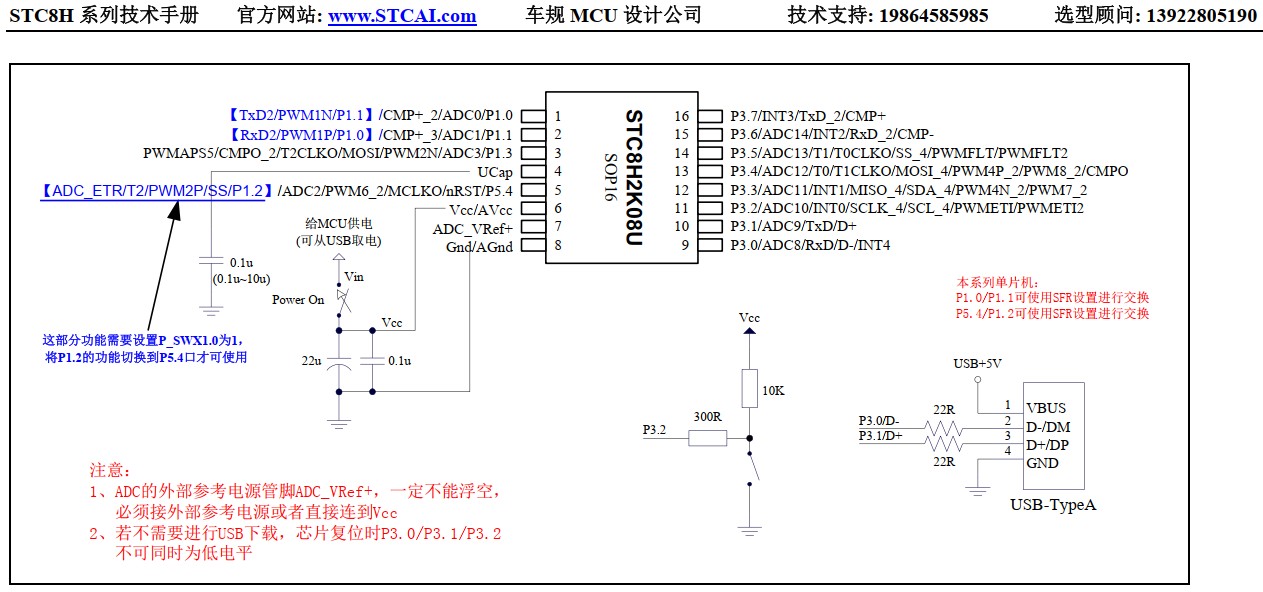

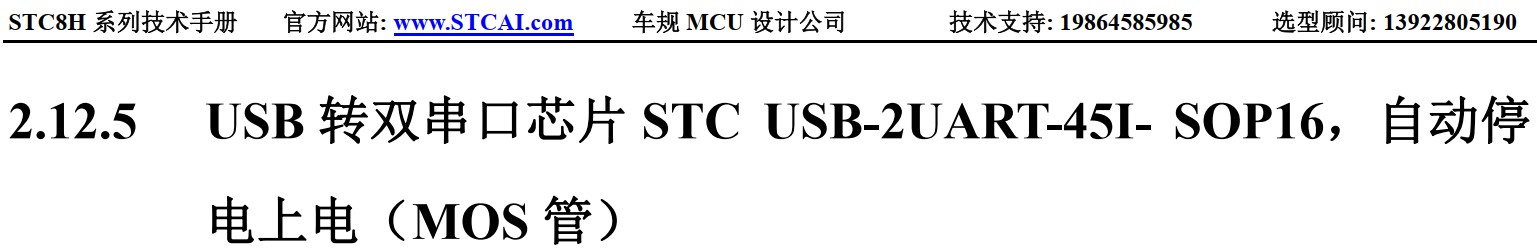

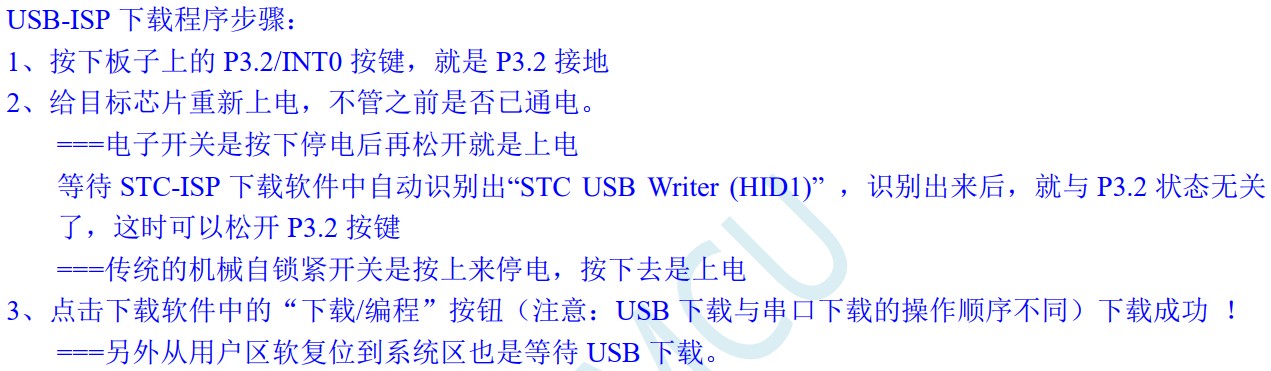

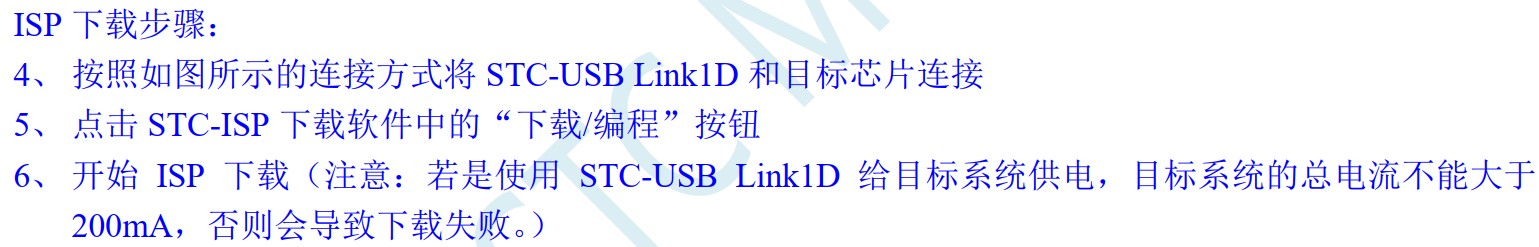

如上芯片出厂现在标配【USB 转双串口程序】
自己直接 DIY 【USB 转双串口，烧录工具】
自动停电上电，还省隔离二级管





https://www.stcaimcu.com/forum.p ... ptid=6035&pid=53300

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：102
最近打卡：2025-06-19 09:56:48

734 主题	1万回帖	1万积分

积分: 16752

发表于 2024-5-28 11:18:10 | 显示全部楼层

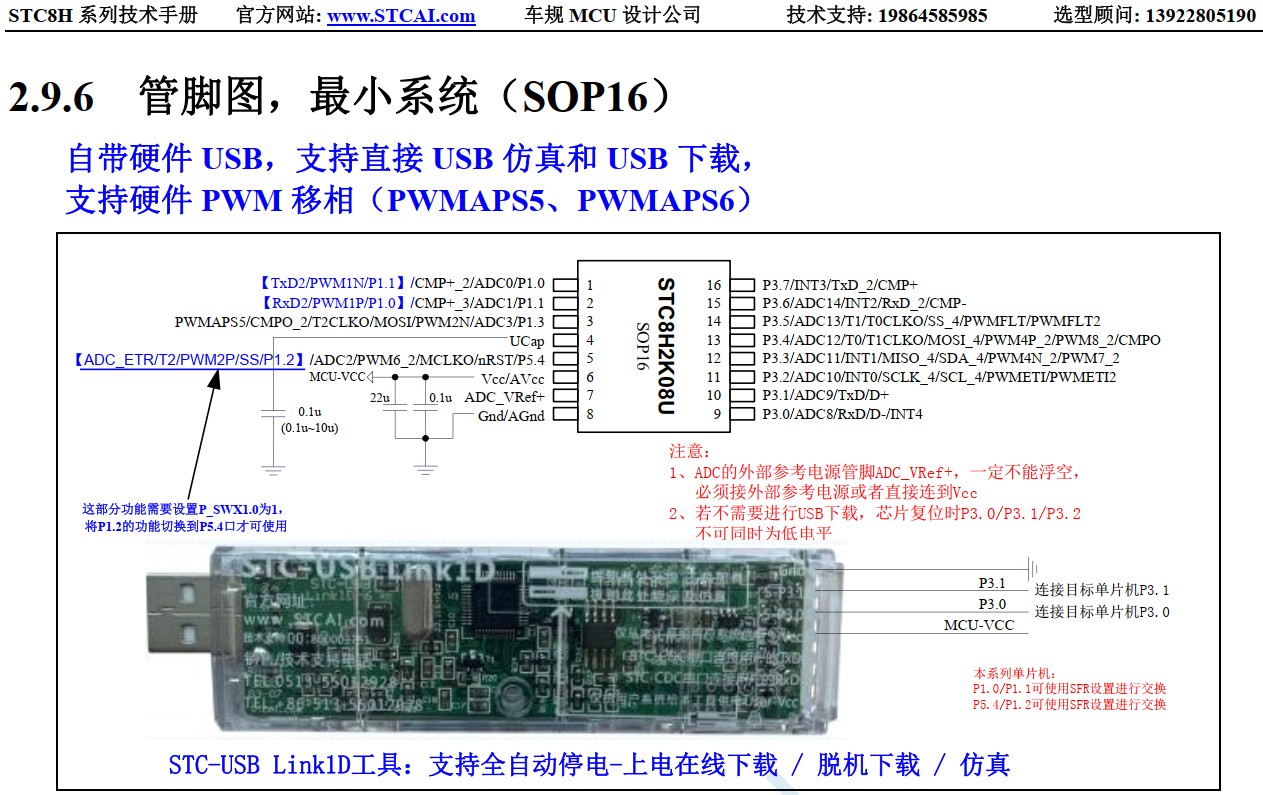

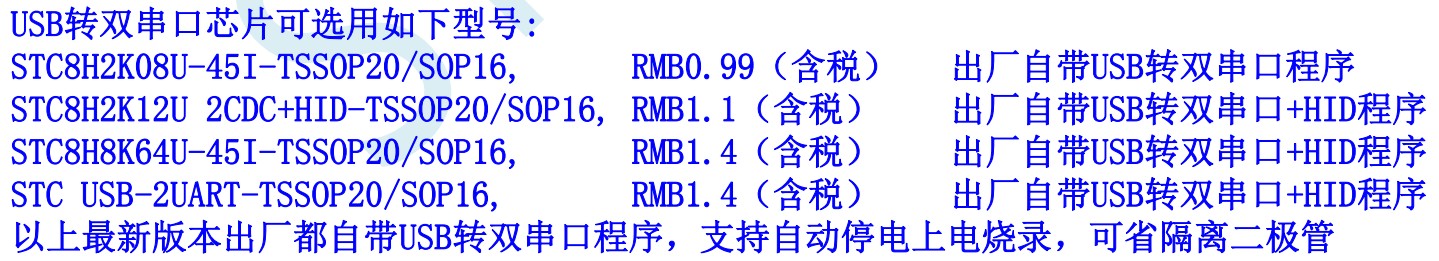

大批量现货中


==============================

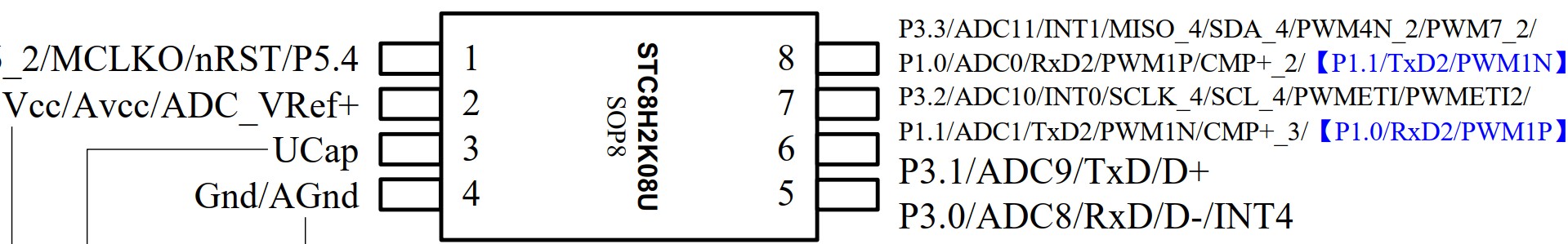

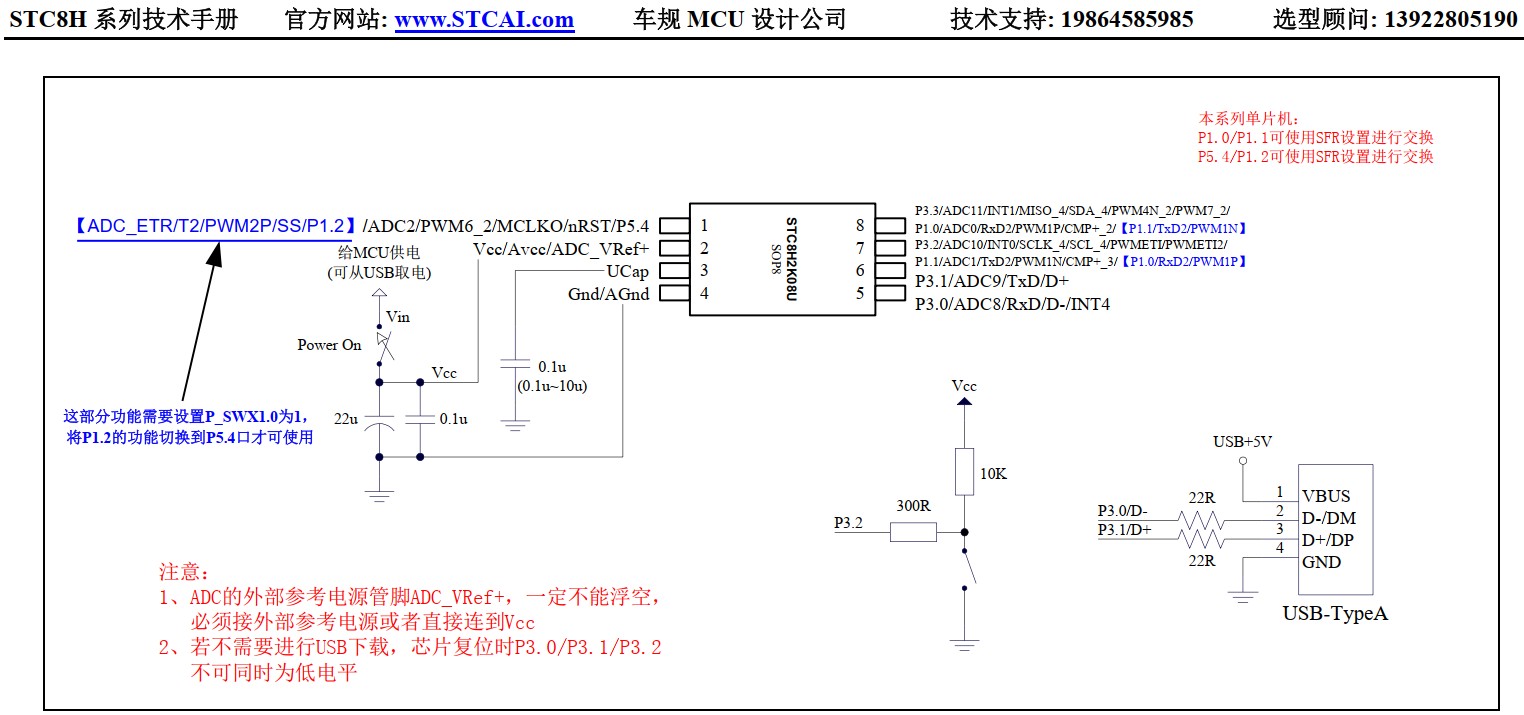

下面的SOP8, 2024/7/1 出来，
也可以做【USB转串口】
用P5.4控制对外自动停电上电






回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：470
最近打卡：2025-06-19 00:01:06

已绑定手机

19 主题	3233 回帖	5297 积分

积分: 5297

发表于 2024-5-28 09:21:56 来自手机 | 显示全部楼层

可以积分换link1d



回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：465
最近打卡：2025-06-19 11:08:41

33 主题	2452 回帖	5190 积分

积分: 5190

发表于 2024-5-28 09:23:34 | 显示全部楼层

我记得官方不是用个二极管解决了么0.0



参考例程并不是对技术参考手册的补充，而是对技术参考手册的解释。
技术参考手册不应该需要参考例程作为补充，而是解释成了参考例程的样子

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：336
最近打卡：2025-06-19 08:28:54

0 主题	16 回帖	783 积分

积分: 783

发表于 2024-5-28 09:26:03 | 显示全部楼层

可以积分兑换


回复支持反对

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：17
最近打卡：2024-11-26 16:38:53

5 主题	29 回帖	177 积分

积分: 177

发表于 2024-5-28 09:33:51 | 显示全部楼层

_奶*** 发表于 2024-5-28 09:23
我记得官方不是用个二极管解决了么0.0

加二极管不够完美。
数字隔离器，什么5V、3.3V，通杀！
墙裂建议： USB<->TTL 都加个数字隔离器，保护好你的爱机（计算机）和爱机（单片机）！

点评

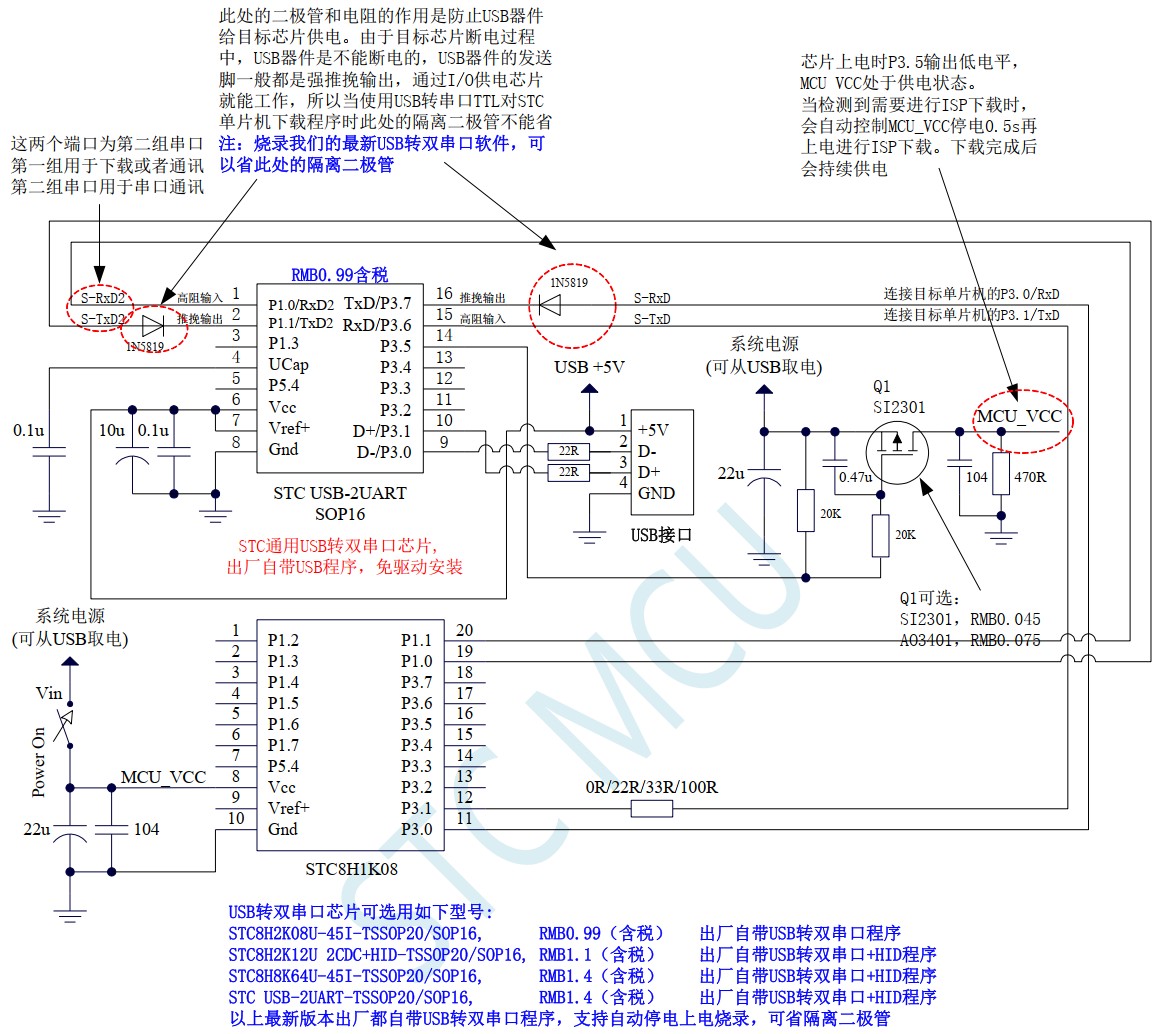

STC新方案，不加隔离二极管，自动停电上电 [attachimg]45503[/attachimg] [attachimg]45502[/attachimg] 详情回复发表于 2024-5-28 11:25

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：447
最近打卡：2025-06-19 15:15:10

已绑定手机

40 主题	2064 回帖	7105 积分

积分: 7105

发表于 2024-5-28 09:34:13 | 显示全部楼层

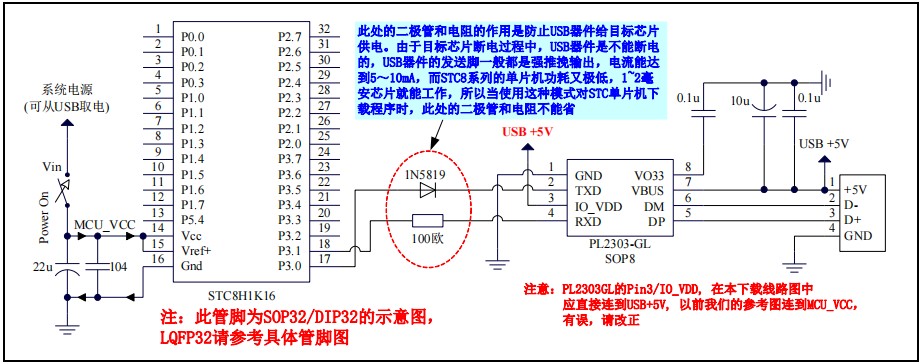

像这样通过二极管隔离


点评

STC新方案，不加隔离二极管，自动停电上电详情回复发表于 2024-5-28 11:26

回复支持反对

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：17
最近打卡：2024-11-26 16:38:53

5 主题	29 回帖	177 积分

积分: 177

发表于 2024-5-28 09:39:59 | 显示全部楼层

乘风*** 发表于 2024-5-28 09:34
像这样通过二极管隔离

上楼，有惊喜

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：465
最近打卡：2025-06-19 11:08:41

33 主题	2452 回帖	5190 积分

积分: 5190

发表于 2024-5-28 10:40:15 | 显示全部楼层

逍遥派*** 发表于 2024-5-28 09:39
上楼，有惊喜

啊我说的就是楼上这个0.0

参考例程并不是对技术参考手册的补充，而是对技术参考手册的解释。
技术参考手册不应该需要参考例程作为补充，而是解释成了参考例程的样子
