PWM基础补习

zha*** · 发表于 2024-5-27 18:33:13

本帖最后由 zhange 于 2024-5-27 19:30 编辑

看了冲哥的pwm 有好多不明白的地方

以前没接触过

先看手册补习基础

====
谁给推荐下讲的比较细的讲师视频
====

zha*** · 发表于 2024-5-27 18:38:08

STC32G 系列的单片机内部集成了 8 通道 16 位高级 PWM 定时器，分成两组周期可不同的 PWM，分别命名为 PWMA 和 PWMB，可分别单独设置。第一组 PWM/PWMA 可配置成 4 组互补/对称/死区控制的 PWM 或捕捉外部信号，第二组 PWM/PWMB 可配置成 4 路 PWM 输出或捕捉外部信号。

？？？？？
第一组：通道 1 2 3 4
第二组：通道5 6 7 8

zha*** · 发表于 2024-5-27 18:42:53

STC32G/STC8H 系列的 16 位高级 PWM 定时器：是目前 STC 功能最强的 PWM，可对外输出任意频率以及任意占空比的 PWM 波形。无需软件干预即可输出互补/对称/带死区的 PWM 波形。

zha*** · 发表于 2024-5-27 19:29:29

本帖最后由 zhange 于 2024-5-27 19:31 编辑

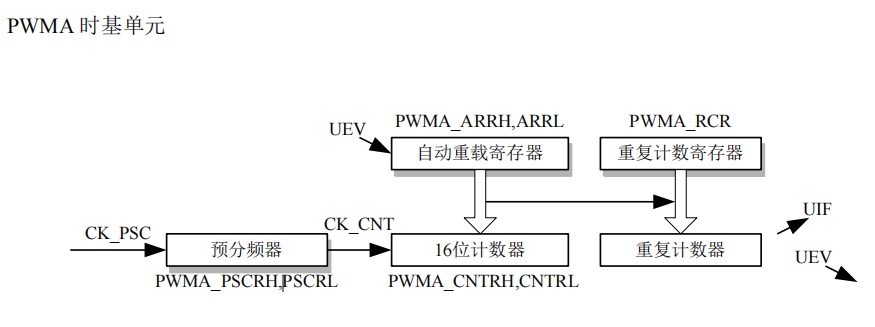

PWMA 的时基单元包含：

 16 位向上/向下计数器
 16 位自动重载寄存器
 重复计数器
 预分频器


zha*** · 发表于 2024-5-27 19:33:59

休息会再来补习

zha*** · 发表于 2024-5-27 20:34:33

预装载寄存器中的值将写入 16 位的 PWMA_ARR 寄存器中，此操作由两条指令完成，每条指令写入1 个字节。必须先写高字节，后写低字节。

未元*** · 发表于 2024-5-27 21:29:28

论坛上方界面的教学视频，点开选择屠龙刀演示，也是STC32G的，40-58集都讲的使PWM

未元*** · 发表于 2024-5-27 21:31:22

我还没学到这部分，不过听说高级PWM配置是这个单片机里最复杂的配置

angm*** · 发表于 2024-5-27 22:17:59

zha*** 发表于 2024-5-27 18:38
STC32G 系列的单片机内部集成了 8 通道 16 位高级 PWM 定时器，分成两组周期可不同的 PWM，分别命名为 PWMA ...

你可以跟着陈教授的视频学习。

视频教学《USB型 1T 8051 单片机原理及应用-STC8H8K64U》,山东大学陈桂友教授

有多一点这种外设知识面的教程

高级PWM 测量外部脉冲周期和占空比，这一种外设 STC8H和 STC32都一样的。

so*** · 发表于 2024-5-27 22:18:35

还没学pwm
