ADC 读不到电压 | 已解决

Lkck***

型号:STC8G1K08A-8Pin
测试仪器：P33/P54/P55脚分别接可调电源(已共地)，输入0~5V

代码：用例程改的

#include "reg51.h"
#include "intrins.h"

#include <stdio.h>//printf, sprintf
#include <intrins.h>//_nop_, _cror_, _crol_
typedef         unsigned char        u8;  //0 to 255
typedef         unsigned int        u16;  //0 to 65535
typedef         unsigned long        u32;  //0 to 4294967295
//测试工作频率为11.0592MHz

sfr         AUXR        =           0x8e;
sfr     ADC_CONTR   =   0xbc;
sfr     ADC_RES     =   0xbd;
sfr     ADC_RESL    =   0xbe;
sfr     ADCCFG      =   0xde;

sfr P3M0        =   0xb2;                                       //P3口配置寄存器0
sfr P3M1        =   0xb1;                                       //P3口配置寄存器1
sfr P5M0        =   0xca;                                       //P5口配置寄存器0
sfr P5M1        =   0xc9;                                       //P5口配置寄存器1

bit Busy = 0;
void Uart1_Isr(void) interrupt 4
{
        if (TI)                                //检测串口1发送中断
        {
                TI = 0;                        //清除串口1发送中断请求位
                Busy = 0;
        }
        if (RI)                                //检测串口1接收中断
        {
                RI = 0;                        //清除串口1接收中断请求位
        }
}
u8 putchar(u8 dat)
{
        Busy = 1;
        SBUF = dat;
        while(Busy);
        return dat;
}
void Uart1_Init(void)        //115200bps@11.0592MHz
{
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x40;                //定时器时钟1T模式
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TMOD &= 0x0F;                //设置定时器模式
        TL1 = 0xE8;                        //设置定时初始值
        TH1 = 0xFF;                        //设置定时初始值
        ET1 = 0;                        //禁止定时器中断
        TR1 = 1;                        //定时器1开始计时
        ES = 1;                                //使能串口1中断
}
void Delay1000ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        i = 17;
        j = 27;
        k = 112;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}
void Delay1ms(void)        //@11.0592MHz
{
        unsigned char data i, j;

        i = 15;
        j = 90;
        do
        {
                while (--j);
        } while (--i);
}

u16 Temp;
u16 Cnt = 0;
void main()
{
    P3M0 = 0x00; P3M1 = 0x0c;
    P5M0 = 0x00; P5M1 = 0x10;

    ADCCFG = 0x2f;                              //设置ADC时钟为系统时钟/2/16/16
        Uart1_Init();
        EA=1;
                ADC_CONTR = 0x82;                           //使能ADC模块
                Delay1ms();
    while (1)
    {
                Cnt++;
                printf("ADC Test: %u\r\n",Cnt);
                Delay1ms();
        ADC_CONTR |= 0x42;                      //启动AD转换
        _nop_();
        _nop_();
        while (!(ADC_CONTR & 0x20));            //查询ADC完成标志
        ADC_CONTR &= ~0x20;                     //清完成标志
        Temp = ADC_RES;                           //读取ADC结果
                Temp = Temp<<8 | ADC_RESL;
                printf("P32 Raw: %u\r\n",Temp);
                printf("P32 Volt: %lu x10mV\r\n",(u32)Temp*500/1024);
                Delay1ms();
        ADC_CONTR |= 0x43;                      //启动AD转换
        _nop_();
        _nop_();
        while (!(ADC_CONTR & 0x20));            //查询ADC完成标志
        ADC_CONTR &= ~0x20;                     //清完成标志
        Temp = ADC_RES;                           //读取ADC结果
                Temp = Temp<<8 | ADC_RESL;
                printf("P33 Raw: %u\r\n",Temp);
                printf("P33 Volt: %lu x10mV\r\n",(u32)Temp*500/1024);
                Delay1ms();
        ADC_CONTR |= 0x44;                      //启动AD转换
        _nop_();
        _nop_();
        while (!(ADC_CONTR & 0x20));            //查询ADC完成标志
        ADC_CONTR &= ~0x20;                     //清完成标志
        Temp = ADC_RES;                           //读取ADC结果
                Temp = Temp<<8 | ADC_RESL;
                printf("P54 Raw: %u\r\n",Temp);
                printf("P54 Volt: %lu x10mV\r\n",(u32)Temp*500/1024);
                Delay1000ms();
    }
}


复制代码

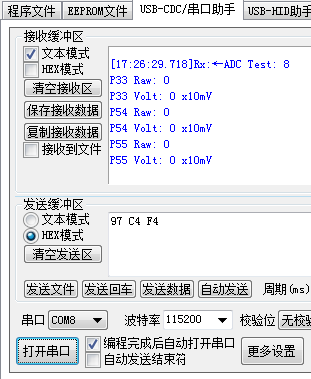

现象

乘风***

确定芯片型号后面有带“A”?

神***

确保是 STC8G1K08A-36I-SOP8, 有ADC
====STC8G1K08-36I-SOP8, 无ADC

Lkck***

乘风飞扬 发表于 2024-5-23 19:08
确定芯片型号后面有带“A”?

确定

Lkck***

神农鼎 发表于 2024-5-23 19:14
确保是 STC8G1K08A-36I-SOP8, 有ADC
====STC8G1K08-36I-SOP8, 无ADC

确定

_奶***

我猜想一下，第一次读取的时候 是不是只有前两路是正确的，，，从第二次开始就都不正确了？

梁***

/*************        功能说明        **************

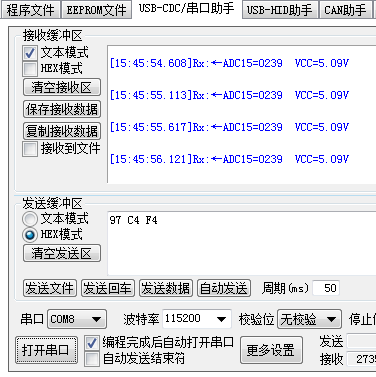

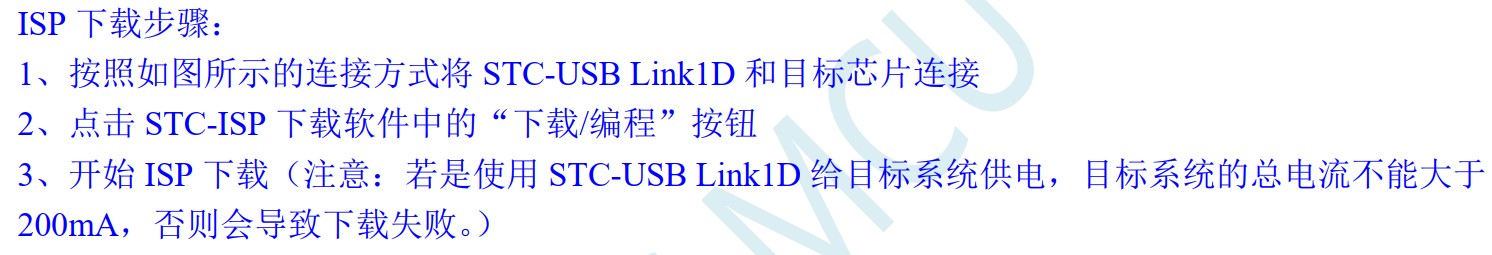

用户请先别修改程序, 直接下载"02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言"里的"ADC.hex"测试. 下载时选择主频11.0592MHZ。
测试时, 电脑的串口助手设置115200,8,n,1.
本程序演示4路ADC(P3.0 P3.2 P3.3 P5.4 P5.5)和bandgap查询采样，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.

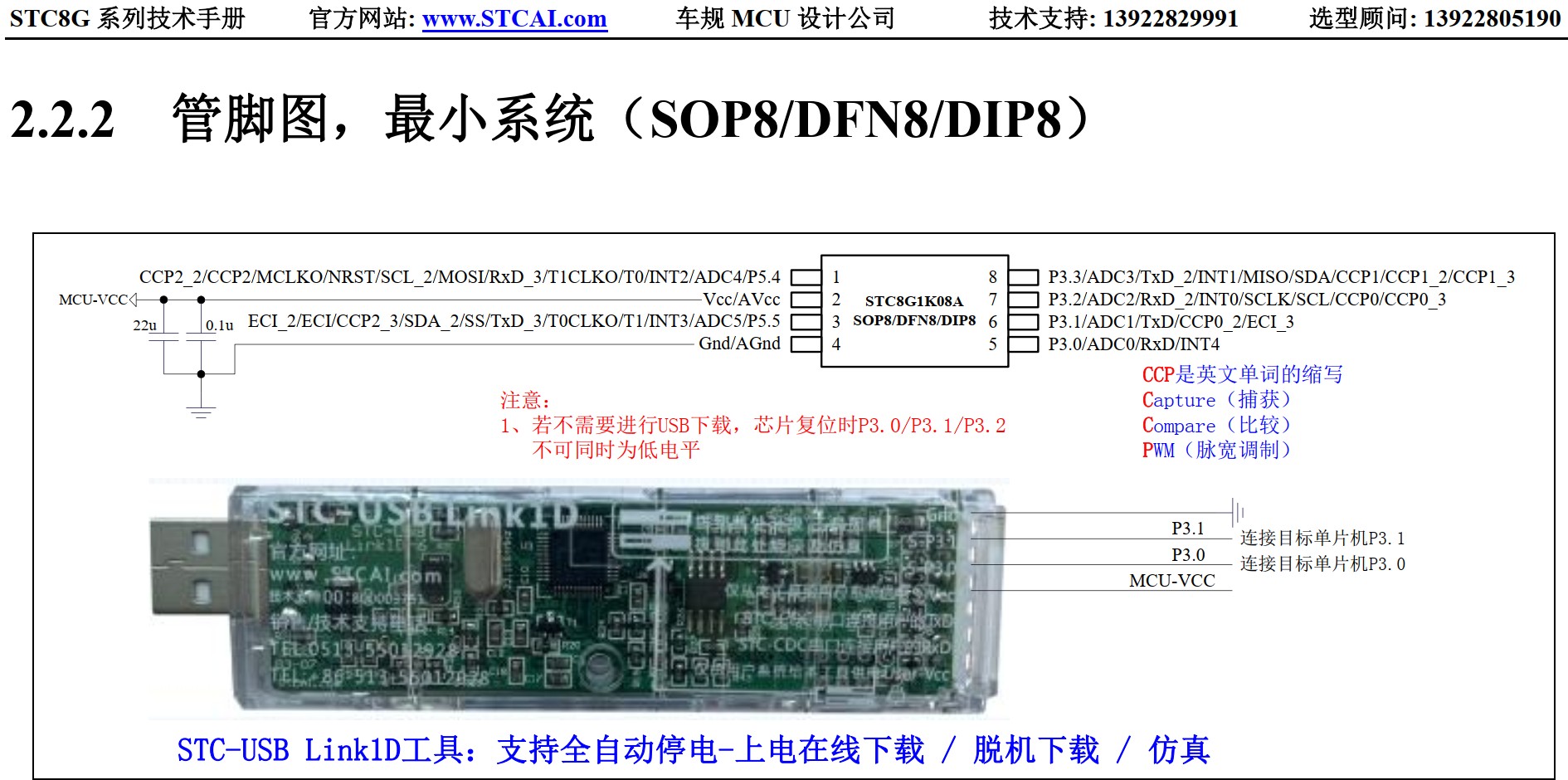

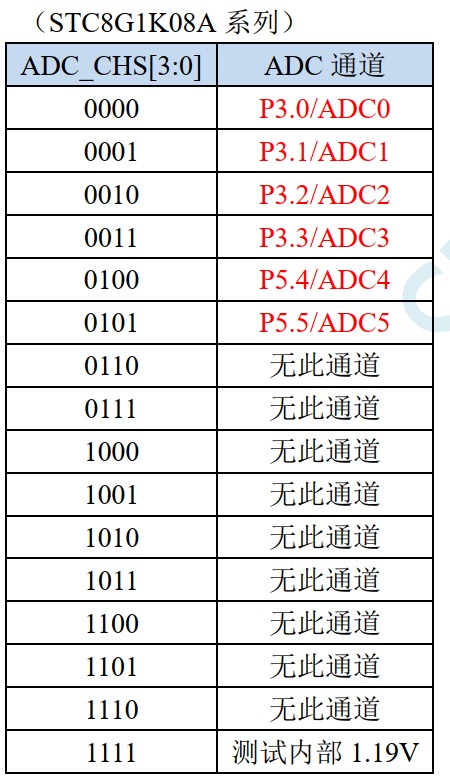

0~3通道对应P3.0~P3.3, 4通道-->P5.4, 5通道-->P5.5, 15通道为内部1.19V基准电压做输入的ADC值.
初始化时先把要ADC转换的引脚设置为高阻输入.

ADC模块是一个硬件模块, 由ADC时钟驱动, 一旦触发ADC转换, 硬件会在ADC时钟驱动下自动完成.
CLK为ADC时钟, 是系统时钟的SysClk/2/(n+1)分频, ADC转换由下列操作完成:
通道选择时间     1或2个CLK (默认1)
通道选择保持时间 1~4个CLK (默认2)
模拟信号采样时间 1~32个CLK (默认11)
ADC转换时间      10个CLK(固定).
******************************************/


ADC相关程序-STC8G1K08A-8PIN.rar (85.3 KB, 下载次数: 128)

2024-5-24 11:12 上传

点击文件名下载附件

蜗***

第一次采集的是ADC2,第二次采集的是ADC3,第三次采集的是ADC7,往后每一次采集的都是ADC7

Lkck***

_奶*** 发表于 2024-5-24 11:01
我猜想一下，第一次读取的时候 是不是只有前两路是正确的，，，从第二次开始就都不正确了？ ...

对头！！

Lkck***

梁*** 发表于 2024-5-24 11:12
/*************        功能说明        **************
用户请先别修改程序, 直接下载"02-5路ADC转换-Band ...

然后呢？
