求助！STC8G1K08芯片AD采样过程中有突然跳变的数值

TheH***

ch*** 发表于 2023-2-1 16:43
我咋感觉，是他的芯片虚焊或者是接口接触不良

我也怀疑过，但是我换了几次芯片，换了板子，换了接口，全都没有用。

TheH***

神*** 发表于 2023-2-1 15:00
给个你实际使用的原理图的PDF, 不用的去掉，飞线的，补焊的，请补上，给真实使用的图，
别人没问题，你有问 ...

你看我的这个PCB，我现在测的是那个1.1端口，因为怕1.0受到LED那边的干扰嘛，所以我换了一个口。

ch***

TheH*** 发表于 2023-2-1 16:51
你看我的这个PCB，我现在测的是那个1.1端口，因为怕1.0受到LED那边的干扰嘛，所以我换了一个口。
...

你这个PCB，芯片靠近电源的地方少退耦电容，还有就是谁教的你焊盘上面放过孔

TheH***

ch*** 发表于 2023-2-1 16:57
你这个PCB，芯片靠近电源的地方少退耦电容，还有就是谁教的你焊盘上面放过孔 ...

好的好的，下次不会了。不过这个应该影响不大吧。。。。其实有影响也没关系，如果是正常的杂波一定问题都没有，主要是会直接变成0。:'(

ch***

你把芯片的gnd飞线连到靠谱的gnd脚上面看看，焊盘上面有过孔孔里面会进锡，可能会导致虚焊

神***

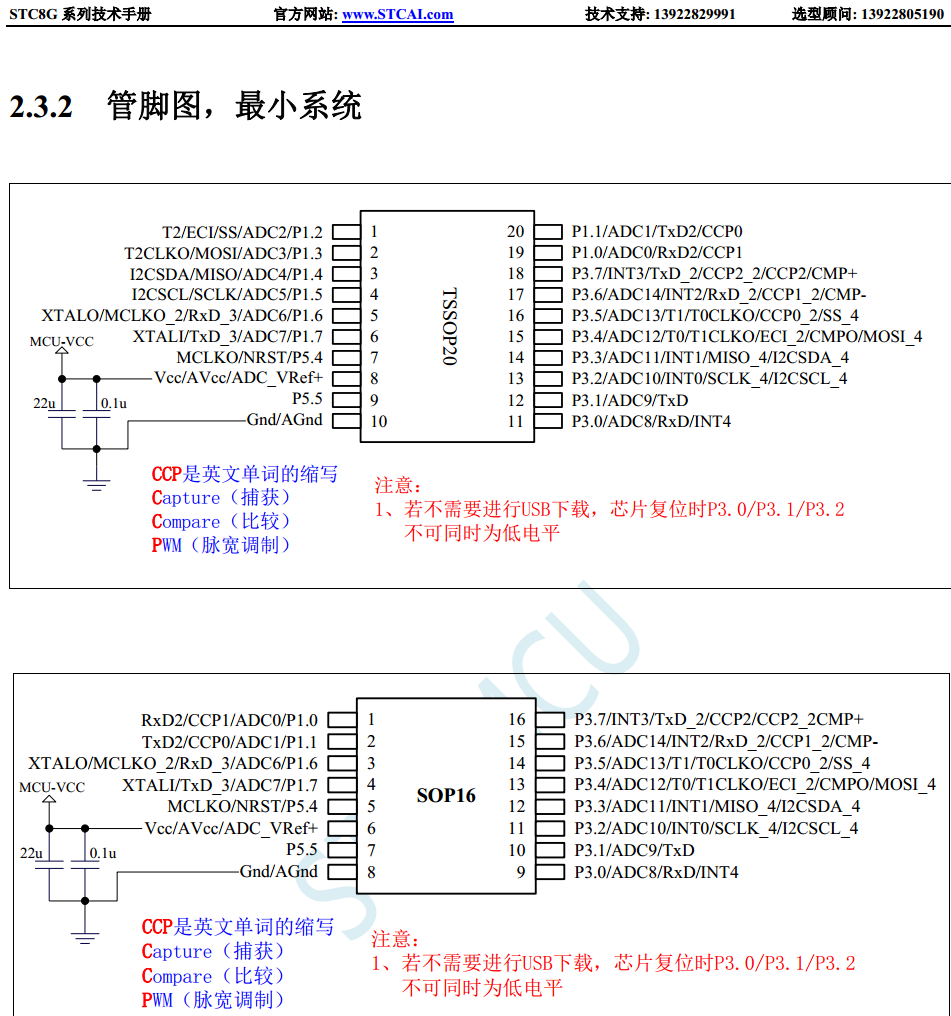

基本的原理图

神***

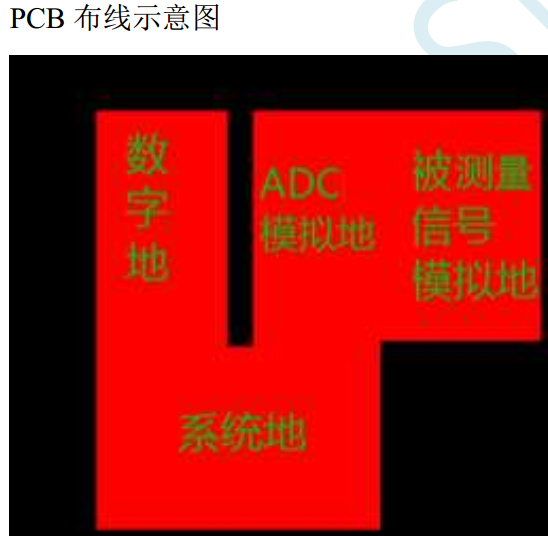

模拟地。数字地，参考这个说明

神***

建议先 搞个 STC8H8K64U - 开天斧，或 STC8H8K64U - 一箭双雕之USB转双串口 测试下
===这 2个 核心板，至少是稳定的

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

电子DI***

ch*** 发表于 2023-2-1 16:57
你这个PCB，芯片靠近电源的地方少退耦电容，还有就是谁教的你焊盘上面放过孔 ...

:lol以前确实不可以，不过现在像某创就有了“树脂塞孔”和“铜浆塞孔”工艺，可以解决这个问题了嘿嘿

TheH***

ch*** 发表于 2023-2-1 17:06
你把芯片的gnd飞线连到靠谱的gnd脚上面看看，焊盘上面有过孔孔里面会进锡，可能会导致虚焊 ...

这个倒是不用担心。因为0.3mm的过孔，就一点点边蹭到了焊盘，然后我是有覆铜的，隐藏掉了而已。你看到的那些基本上都是GND的过孔，正面覆铜了，背面过个孔通一下。
