求助！STC8G1K08芯片AD采样过程中有突然跳变的数值

TheH***

神*** 发表于 2023-1-31 13:29
还是要看下你的原理图的PDF,  另外输入信号通道串的10K 电阻太大，改成100欧

从10K换成1K的，好像效果比10K的更差了:'(

神***

神仙贴啊，基本的原理图的PDF 都不上，要大家猜

TheH***

神*** 发表于 2023-1-31 16:52
神仙贴啊，基本的原理图的PDF 都不上，要大家猜

之前的那个我没有原理图。这个是我画的测试小板子，刚刚测了一下，也是有问题的，具体问题如下图

就是我用直流稳压电源提供2V的电压到IO口上，然后结果就如上图所示
然后直接用板子上的GND和3.3V，线是平稳的0V就是0，3.3V就是1023。

TheH***

神*** 发表于 2023-1-31 16:52
神仙贴啊，基本的原理图的PDF 都不上，要大家猜

测试的IO是P1.0，也就是AD通道0。真的特别简单的原理图，没复杂的东西。

梁***

退耦电容C3、C4尽量靠近MCU，读15通道ADC看看，这是内部1.19V的电压对应的ADC值，这个会很稳定，如果这个值都不稳定，则你的电源或电路有严重问题。

神***

谁说淘宝 很多 HT7333 很多有问题的 ？

神***

TheH*** 发表于 2023-1-31 17:51
测试的IO是P1.0，也就是AD通道0。真的特别简单的原理图，没复杂的东西。

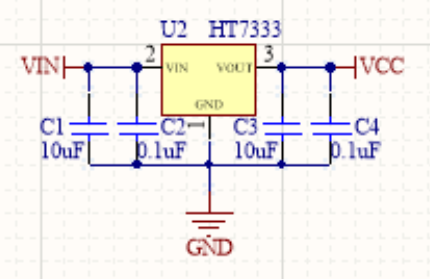

你P1.0做ADC的输入，这图让人怀疑人生啊
所以为啥让大家贴原理图的PDF, 就是请初学者严谨点，这是啥 ADC输入 ？？？？？？

TheH***

神*** 发表于 2023-2-1 00:20
你P1.0做ADC的输入，这图让人怀疑人生啊
所以为啥让大家贴原理图的PDF, 就是请初学者严谨点，这是啥 AD ...

东西是立创买的，应该没问题吧。。。。另外这个0R，是需要的时候用，我没焊

TheH***

神*** 发表于 2023-2-1 00:20
你P1.0做ADC的输入，这图让人怀疑人生啊
所以为啥让大家贴原理图的PDF, 就是请初学者严谨点，这是啥 AD ...

我也试过3.5的IO，也一样的效果。

TheH***

梁*** 发表于 2023-1-31 23:27
退耦电容C3、C4尽量靠近MCU，读15通道ADC看看，这是内部1.19V的电压对应的ADC值，这个会很稳定，如果这个值 ...

好的，我明天试试
