追风剑I/O口问题

wei*** · 发表于 2024-5-23 08:56:36

本帖最后由 weixin 于 2024-5-23 09:03 编辑

使用的是追风剑例程

我把PWM3选择P1.4,P1.5输出

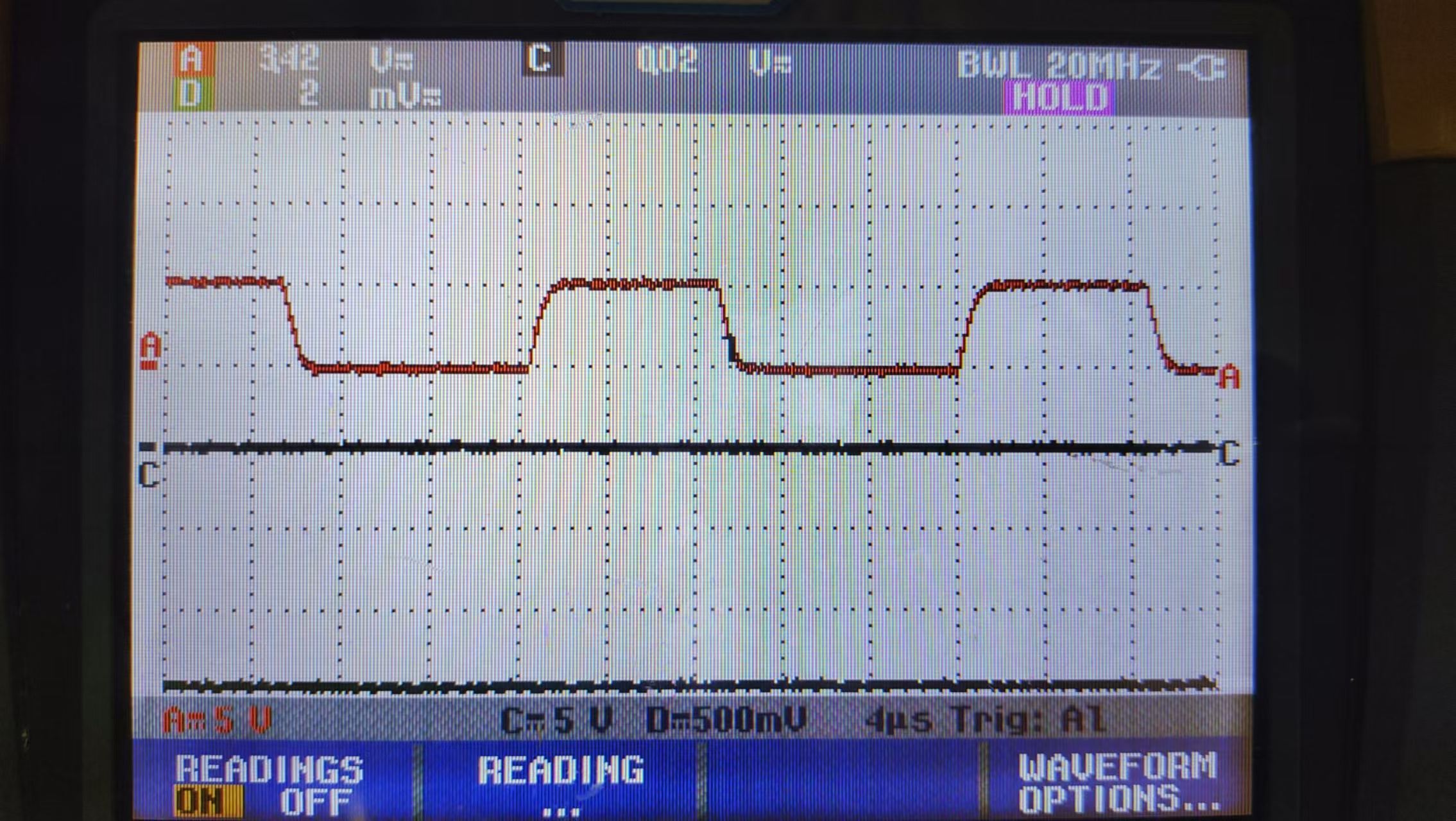

得到的波形如下

再用同一探头掐PWM4的波形如下

想问下是哪有问题？

乘风*** · 发表于 2024-5-23 10:07:15

P1.4，P1.5外围接有电容，对信号会产生影响。把R108，R118断开试试。

wei*** · 发表于 2024-5-23 10:23:07

乘风*** 发表于 2024-5-23 10:07
P1.4，P1.5外围接有电容，对信号会产生影响。把R108，R118断开试试。

好的，我试试。
还有个问题，P10和P11用作PWM发脉冲时高电平是5V，用作I/O口输出高电平时只有2.5V左右，是不是也和这有关。

乘风*** · 发表于 2024-5-23 11:04:02

wei*** 发表于 2024-5-23 10:23
好的，我试试。
还有个问题，P10和P11用作PWM发脉冲时高电平是5V，用作I/O口输出高电平时只有2.5V左右， ...

将对应IO口设置为推挽输出模式，例程包下面有原理图，通过原理图比较容易发现影响脚位的元器件。

梁*** · 发表于 2024-5-24 13:12:55

wei*** 发表于 2024-5-23 10:23
好的，我试试。
还有个问题，P10和P11用作PWM发脉冲时高电平是5V，用作I/O口输出高电平时只有2.5V左右， ...

这个不好判断，你当输入用时，断开输出电路试试。

wei*** · 发表于 2024-5-24 20:19:01

梁*** 发表于 2024-5-24 13:12
这个不好判断，你当输入用时，断开输出电路试试。

这个问题我是把I/O口从准双向口改成推挽输出解决了，但其中的原理不太懂。

梁*** · 发表于 2024-5-24 22:21:15

wei*** 发表于 2024-5-24 20:19
这个问题我是把I/O口从准双向口改成推挽输出解决了，但其中的原理不太懂。 ...

如果外部接有对地的电阻并且在10K~20K左右，由于准双向口驱动力有限，所以有比较大的压降。如果电阻小于5.1K，则准双向口时，就会被电阻拉到低电平。
