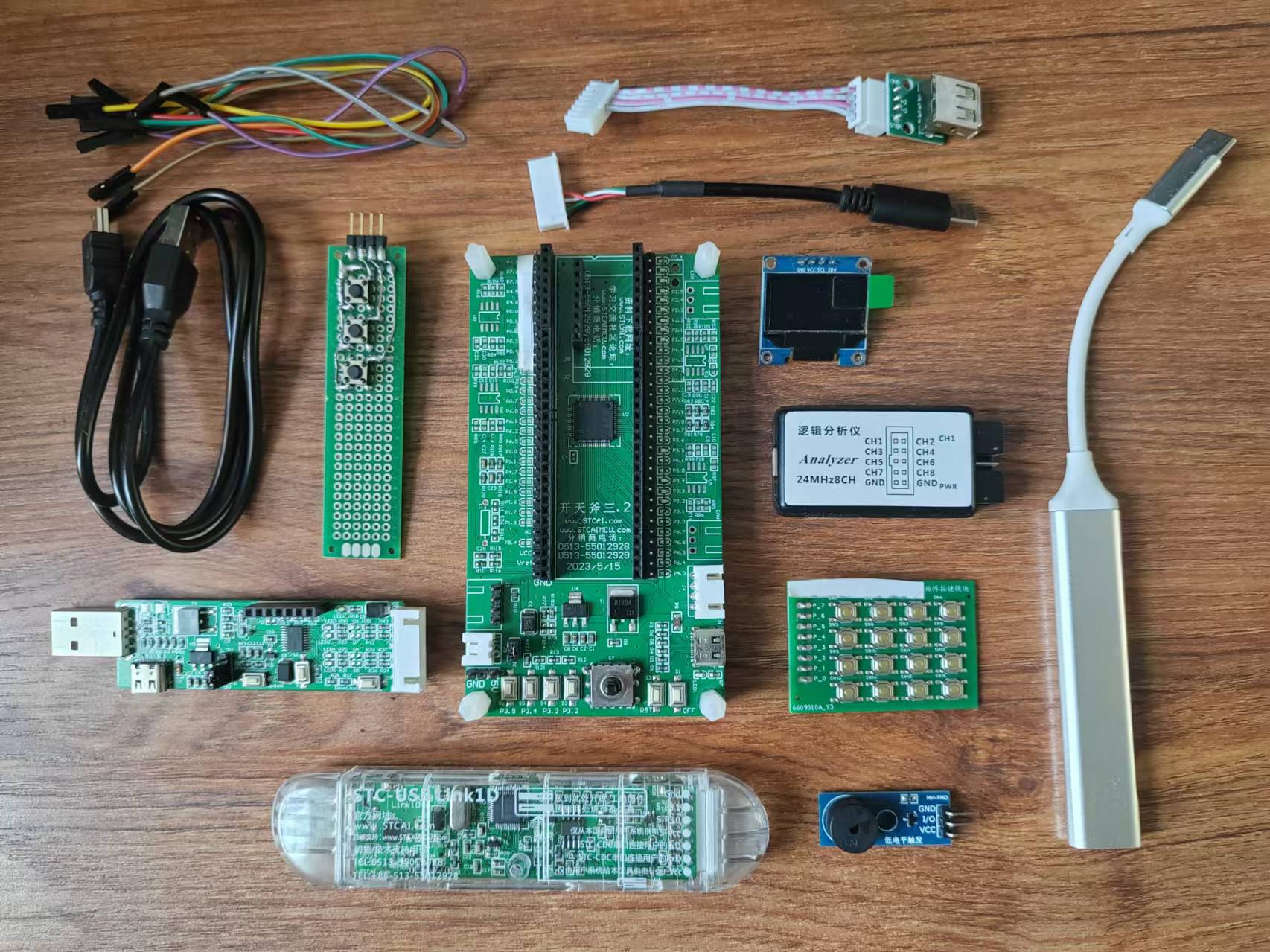

8H8K64U开天斧开发板学习笔记

未元***

自学开天斧第23课：
学习内容：小项目（1）：计时器（队列存储计次值）
学习简介：通过两个月左右的学习，对这款单片机和开发板有了一定了解，近几天也初步学习了数据结构-队列，本次计划通过完成一个小项目巩固学习过的内容。

项目所含知识点：定时器、中断、独立按键、OLED、数据结构-队列

项目内容：
①、按P3.5按键 开启/停止计时

②、按P3.4按键 清零计时区域数据

③、按P3.3按键 计次
④、按P3.2按键 查看计次值（先进先出）

实验进步空间：

①、EEPROM保存计次数据（尝试了几次都没成功，暂时搁置）

②、按P3.5按键 清空计次存储数据+计时区域数据（有bug,需要读取全部计次值后才能正常使用，否则计次数量会错乱）
程序代码：（因代码量太大，这里不展示代码了，需要的直接下载文件）

未元***

自学开天斧第24课：
学习内容：小项目（2）：计时器（EEPROM存储计数值）
学习简介：之前对STC8H8K64U的EEPROM的学习只是单纯地存入数据和读出数据，没有结合项目实战，理解不够深入，这次使用EEPROM的库函数制作一个断电存储计次数据的定时器

项目所含知识点：GPIO、定时器、中断、独立按键、OLED、EEPROM

项目内容：
①、按P3.5按键 开启/停止计时

②、按P3.4按键 清零计时区域数据

③、按P3.3按键 计次并将数据保存至EEPROM
④、按P3.2按键 查看计次值（读取EEPROM数据）

⑤、按P5.4按键 计时器数值、计次值清零，清空存储数据区域（擦除EEPROM第0扇区）

程序代码：（因代码量太大，这里只展示主函数，EEPROM相关函数来源于STC库函数）
#include <STC8H.H>
#include "EEPROM.h"
#include "Timer.h"
#include "Timer_Key.h"
#include "OLED.h"

#define Record_MAX 20  //存储计次最多数量

bit Timer1_ms_1;
bit Timer1_ms_2;
bit OLED_full_sign;
bit OLED_empty_sign;

unsigned char S_hour;  //时
unsigned char S_min;   //分
unsigned char S_sec;   //秒
unsigned char S_cen;   //百分之一秒

unsigned char OLED_past;
unsigned char OLED_know;
unsigned char EEPROM_unit_write;
unsigned char EEPROM_unit_read;
unsigned char Key_number;
unsigned int sign_more_delay;
unsigned int OLED_empty_count;
unsigned int OLED_full_count;
unsigned char Check_empty;

void main()
{
        P_SW2 |= 0x80;

        P2M0 = 0x00; P2M1 = 0x00;
        P3M0 = 0x00; P3M1 = 0x00;
        P4M0 = 0x00; P4M1 = 0x00;
        P5M0 = 0x00; P5M1 = 0x00;
        P6M0 = 0x00; P6M1 = 0x00;

        P34 = 1;P35 = 1;P32 = 1;P33 = 1;P54 = 1;  //初始化开天斧板载独立按键

        Timer0_Init();
        Timer1_Init();

        OLED_Init();
        OLED_ColorTurn(0);//0正常显示，1 反色显示
        OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
        OLED_Clear();

        TR0 = 0;
        EA = 1;

        OLED_ShowChinese(34,0,0,16);  //计
        OLED_ShowChinese(54,0,1,16);  //时
        OLED_ShowChinese(74,0,2,16);  //器

        OLED_ShowNum(7,3,0,2,16);
        OLED_ShowChar(24,3,'h',16);
        OLED_ShowNum(38,3,0,2,16);
        OLED_ShowChar(55,3,'m',16);
        OLED_ShowNum(69,3,0,2,16);
        OLED_ShowChar(86,3,'s',16);
        OLED_ShowNum(100,3,0,2,16);
        OLED_ShowString(117,3,"c",16);

        OLED_ShowChinese(0,6,6,16);
        OLED_ShowChar(17,6,':',16);
        OLED_ShowNum(24,6,0,2,16);

        while(1)
        {
                Key_number = Key();

                OLED_past = OLED_know;
                OLED_know = S_cen;

                if(OLED_past != OLED_know)  //if计时变量改变刷新OLED
                {
                        OLED_ShowNum(7,3,S_hour,2,16);
                        OLED_ShowNum(38,3,S_min,2,16);
                        OLED_ShowNum(69,3,S_sec,2,16);
                        OLED_ShowNum(100,3,S_cen,2,16);
                }

                if(Key_number == 1)  //开启/关闭计时器
                {
                  TR0 = ~TR0;
                        if(TR0 == 0)
                        {
                          sign_more_delay = 200;
                        }
                        else
                        {
                          sign_more_delay = 0;
                        }
                }

                if(Key_number == 2)  //计时器清零
                {
                  S_cen = 0;S_sec = 0;S_min = 0;S_hour = 0;
                }

                if(Key_number == 3)  //计时器计次
                {

                        OLED_ShowChinese(0,6,6,16);
                        OLED_ShowChar(17,6,':',16);

                        if(EEPROM_unit_write >= Record_MAX)  //如果EEPROM_unit_write大于等于设定值，显示“满！”
                        {
                          OLED_ShowChinese(86,6,3,16);
                          OLED_ShowChinese(103,6,5,16);
                          OLED_full_sign = 1;
                        }
                        else
                        {
                                OLED_ShowNum(24,6,EEPROM_unit_write+1,2,16);
                                EEPROM_write_n(0x0000+1+EEPROM_unit_write*4,&S_hour,1);
                                EEPROM_write_n(0x0000+2+EEPROM_unit_write*4,&S_min,1);
                                EEPROM_write_n(0x0000+3+EEPROM_unit_write*4,&S_sec,1);
                                EEPROM_write_n(0x0000+4+EEPROM_unit_write*4,&S_cen,1);
                                EEPROM_unit_write++;
                        }
                }

                if(Key_number == 4)  //计时器显示计次值
                {
                        OLED_ShowChinese(0,6,7,16);
                        OLED_ShowChar(17,6,':',16);
                        EEPROM_read_n(0x0000+4+EEPROM_unit_read*4,&Check_empty,1);

                        if(Check_empty == 0xff )  //如果EEPROM下一字节是被擦除状态（0xff），显示“空！”
                        {
                          OLED_ShowChinese(86,6,4,16);  //显示“空！”
                                OLED_ShowChinese(103,6,5,16);
                                OLED_empty_sign = 1;
                        }
                        else
                        {
                                EEPROM_read_n(0x0000+1+EEPROM_unit_read*4,&S_hour,1);  //读取EEPROM数据
                                EEPROM_read_n(0x0000+2+EEPROM_unit_read*4,&S_min,1);
                                EEPROM_read_n(0x0000+3+EEPROM_unit_read*4,&S_sec,1);
                                EEPROM_read_n(0x0000+4+EEPROM_unit_read*4,&S_cen,1);

                                OLED_ShowNum(7,3,S_hour,2,16);  //显示数据
                                OLED_ShowNum(38,3,S_min,2,16);
                                OLED_ShowNum(69,3,S_sec,2,16);
                                OLED_ShowNum(100,3,S_cen,2,16);
                                OLED_ShowNum(24,6,EEPROM_unit_read+1,2,16);

                                EEPROM_unit_read++;
                        }
                }

                if(Key_number == 5)
                {
                        EEPROM_SectorErase(0x0000);
                        EEPROM_unit_read = 0;
                        EEPROM_unit_write = 0;
                        S_cen = 0;S_sec = 0;S_min = 0;S_hour = 0;
                        OLED_ShowNum(24,6,EEPROM_unit_write,2,16);
                }

                if(OLED_empty_sign == 1)
                {
                  if(Timer1_ms_1 == 1)
                        {
                          Timer1_ms_1 = 0;
                                OLED_empty_count++;
                                if(OLED_empty_count >= 150+sign_more_delay)
                                {
                                        OLED_empty_count = 0;
                                        OLED_empty_sign = 0;
                                        OLED_ShowString(86,6,"     ",16);
                                }
                        }
                }

                if(OLED_full_sign == 1)
                {
                        if(Timer1_ms_2 == 1)
                        {
                                Timer1_ms_2 = 0;
                                OLED_full_count++;
                                if(OLED_full_count >= 150+sign_more_delay)
                                {
                                        OLED_full_count = 0;
                                        OLED_full_sign = 0;
                                        OLED_ShowString(86,6,"     ",16);
                                }
                        }
                }
        }
}


void Timer0_Routine(void) interrupt 1
{
        static unsigned char Timer0_cen;  //定时器循环计时
        Timer0_cen++;

        if(Timer0_cen >= 10){Timer0_cen = 0;S_cen++;}
        if(S_cen >= 100){S_cen = 0;S_sec++;}
        if(S_sec >= 60){S_sec = 0;S_min++;}
        if(S_min >= 60){S_min = 0;S_hour++;}
}

void Timer1_Routine(void) interrupt 3
{
        static unsigned char T0_Key;
        T0_Key++;
        Timer1_ms_1 = 1;
        Timer1_ms_2 = 1;

        if(T0_Key>=20)
        {
                T0_Key = 0;
                Timer_Key();
        }
}

未元***

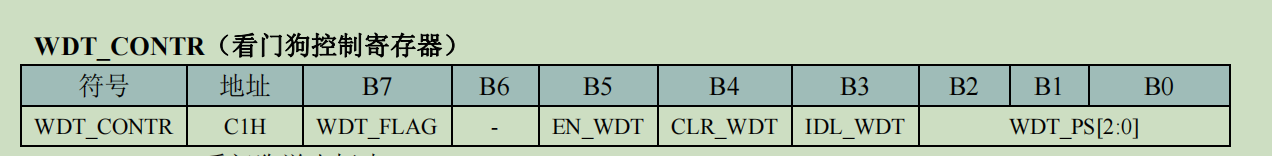

自学开天斧第25课： 学习内容：看门狗 学习简介：单片机的看门狗可以有效预防单片机程序跑飞，死机的情况，通过设定看门狗控制寄存器使用，若看门狗定时器溢出前没有按时喂狗，单片机会自动复位。 代码内容：看门狗定时0.629秒，变量num delay 600ms加一，程序正常显示，将delay值变为630ms后单片机循环复位，OLED不显示变量num的变化 程序代码： #include <STC8H.H> #include "OLED.h" #define MAIN_Fosc 40000000L unsigned char num; unsigned char num_past; unsigned char num_now; void main() {         num = 10;         P_SW2 |= 0x80;         P2M0 = 0x00; P2M1 = 0x00;                 OLED_Init();         OLED_ColorTurn(0);         OLED_DisplayTurn(0);         OLED_Clear();         OLED_ShowNum(0,0,num,3,16);                         WDT_CONTR = 0x25;  //0.629秒         while(1)         {                 Delay_ms(600);  //630                 WDT_CONTR = 0x35;  //0.629秒喂狗                 num++;                 num_past = num_now;                 num_now = num;                 if(num_now != num_past)                 {                    OLED_ShowNum(0,0,num,3,16);                 }         } }

未元***

自学开天斧第26课：

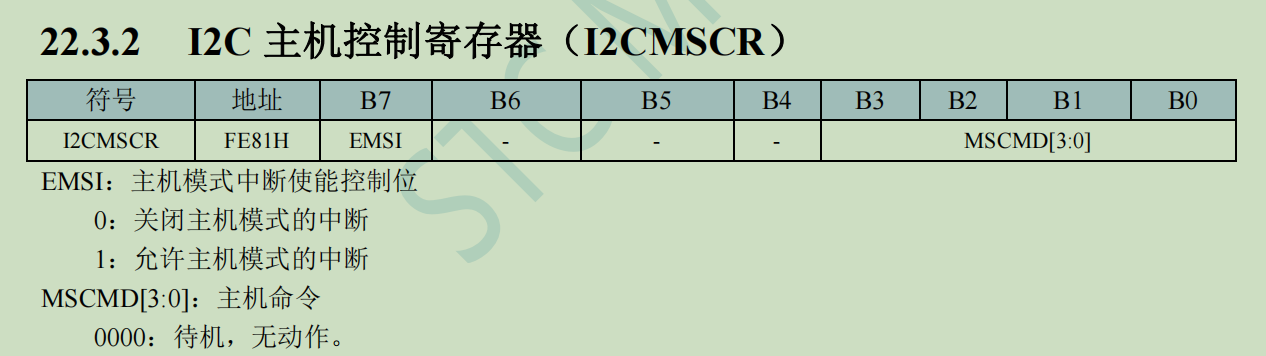

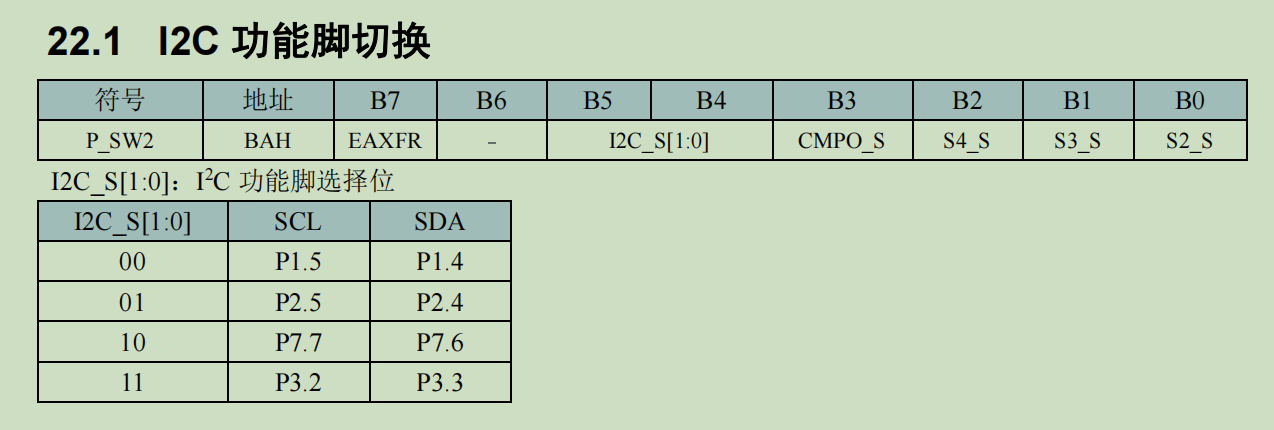

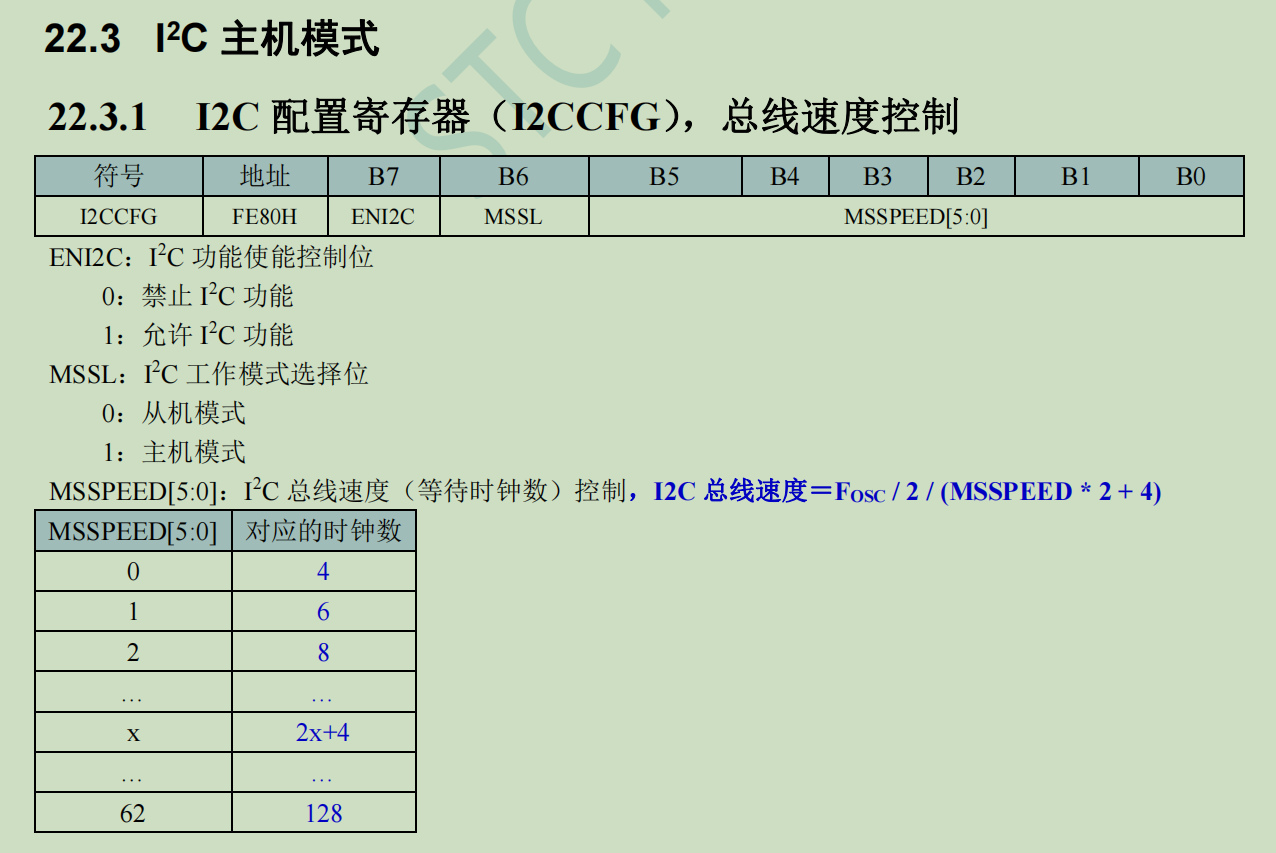

学习内容：硬件I2C
学习简介：STC8H8K64U单片机内置一个I2C总线控制器，相较于软件I2C速度更快，可以减轻CPU负担

代码内容：OLED 硬件I2C 起始、等待应答、发送一字节数据、停止相关函数

程序代码：

bit busy_hI2C;

void I2C_Start(void)  //起始信号

{

        busy_hI2C = 1;

        I2CMSCR = 0x81;

        while(busy_hI2C);

}

void I2C_Stop(void)  //结束信号

{

  busy_hI2C = 1;

        I2CMSCR = 0x86;

        while(busy_hI2C);

}

void I2C_WaitAck(void) //等待信号响应

{

        busy_hI2C = 1;

        I2CMSCR = 0x83;

        while(busy_hI2C);

}

void Send_Byte(unsigned char dat)  //写入一个字节

{

        I2CTXD = dat;

        busy_hI2C = 1;

        I2CMSCR = 0x82;

        while(busy_hI2C);

}

//中断函数：

void I2C_isr(void) interrupt 24

{

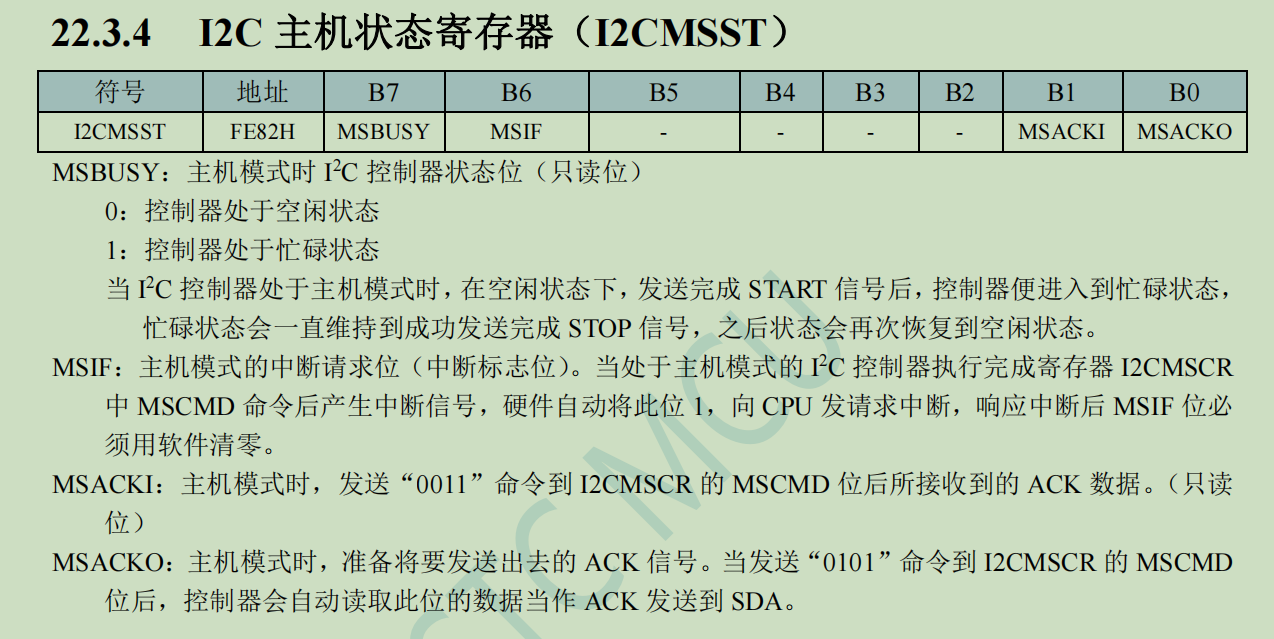

  if(I2CMSST & 0x40)

        {

          I2CMSST &= ~0x40;

                busy_hI2C = 0;

        }

}

未元***

自学开天斧第27课：
学习内容：不停电下载（CDC）
学习简介：开天斧开发板下载时需要按P3.2按键再按off按键，比较麻烦，如果想更简便一般需要用下载器。不过STC8H8K64U有不使用下载器同时不断电的方法下载程序，这里介绍CDC的方案。

代码内容：OLED按频率闪烁

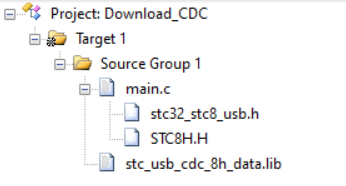

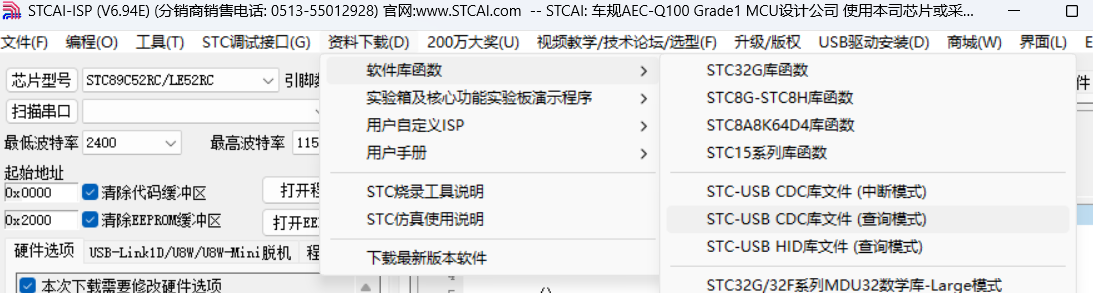

学习重点：需要引入stc32_stc8_usb.h 头文件 ，包含stc_usb_cdc_8h_data.lib 文件在项目中。文件可以在STC-ISP中的“资料下载”中下载。

代码现象：不使用烧录器，第一次烧录仍需要按按键断电，第二次开始，只需电脑鼠标操作下载即可自动将程序烧录进单片机，无需断电。

程序代码

#include <STC8H.H>

#include "stc32_stc8_usb.h"  //引入头文件

#define MAIN_Fosc 40000000L

//============================  //不停电下载（CDC）固定格式

char *USER_DEVICEDESC = NULL;

char *USER_PRODUCTDESC = NULL;

char *USER_STCISPCMD = "@STCISP#";

//============================

void Delay_ms(unsigned int ms)

{

        unsigned int i;

        do{

                i = MAIN_Fosc / 10000;

                while(--i);

        }while(--ms);

}

void main()

{

        P_SW2 |= 0x80;



  P2M0 = 0x00; P2M1 = 0x00;



        //=============================  //不停电下载（CDC）固定格式

        P3M0 &= ~0x03; P3M1 |= 0x03;

        IRC48MCR = 0x80;

        while(!(IRC48MCR & 0x01));

        USBCLK = 0x00;

        USBCON = 0x90;

        usb_init();

        IE2 |= 0x80;

        //=============================



        EA = 1;



        while(1)

        {

                P2 = ~P2;

                Delay_ms(500);

                P2 = ~P2;

                Delay_ms(500);



                //======================================  //不停电下载（CDC）固定格式

                if(bUsbOutReady)

                {

                  USB_SendData(UsbOutBuffer,OutNumber);

                        usb_OUT_done();

                }

                //======================================

        }

}

tingy***

学习记录得很好，跟着你的笔记学就可以了

未元***

tingy*** 发表于 2024-8-7 19:21
学习记录得很好，跟着你的笔记学就可以了

过奖了

未元***

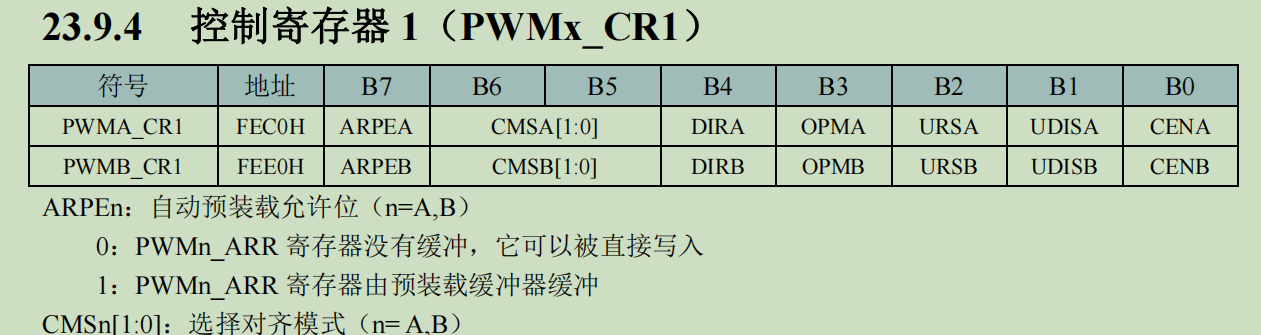

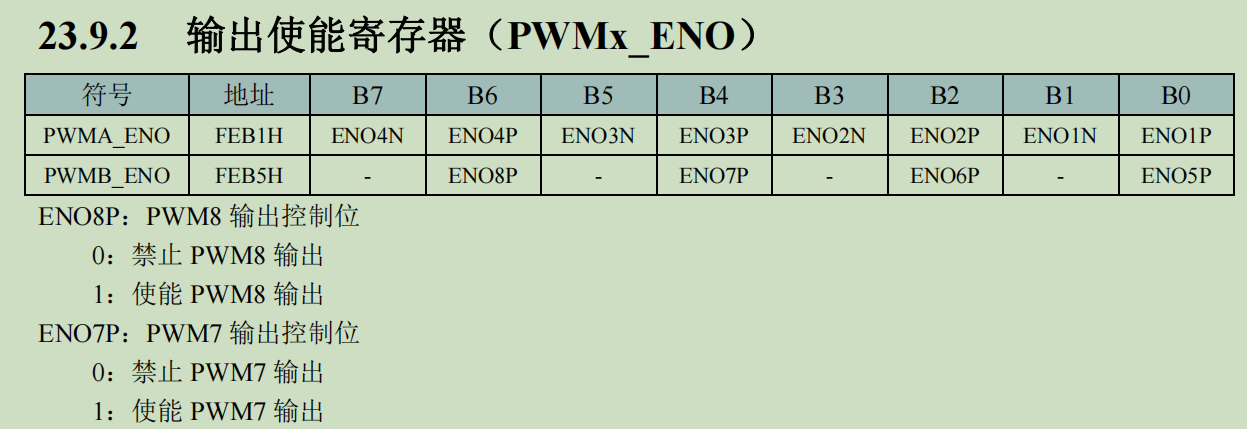

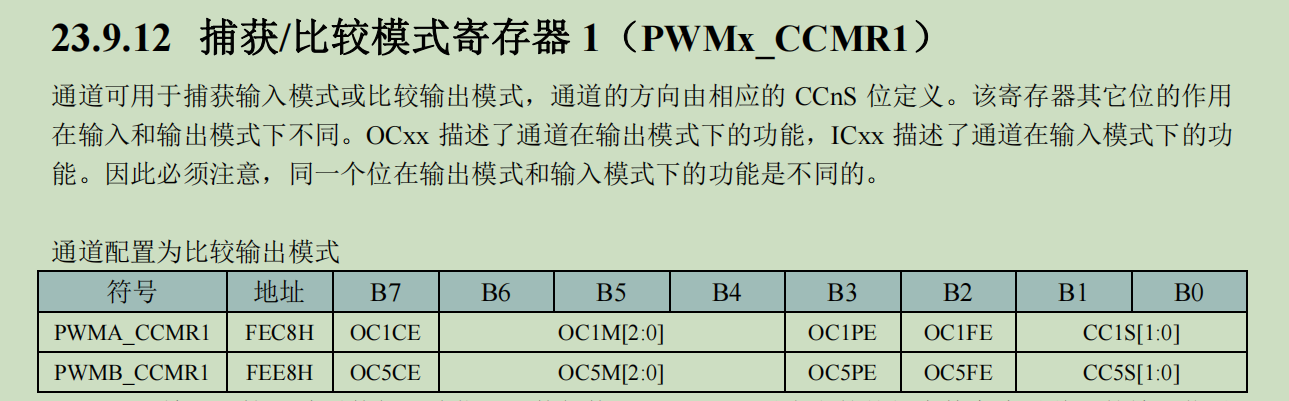

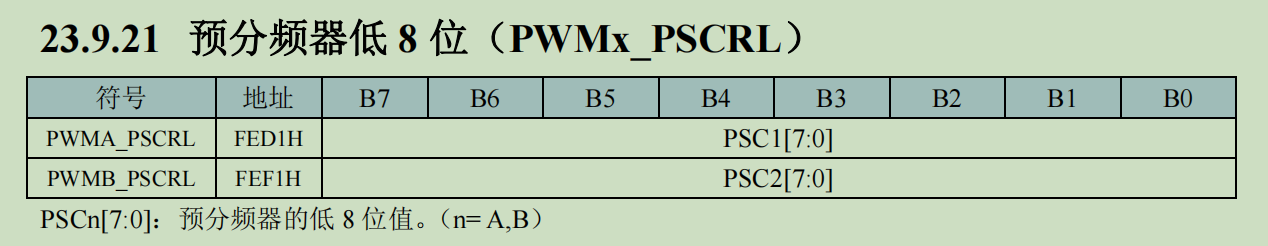

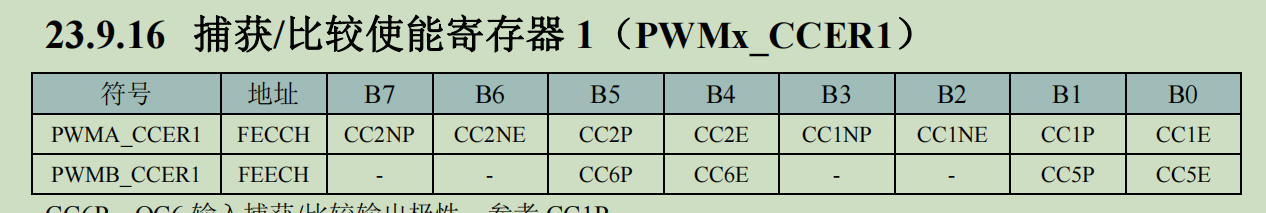

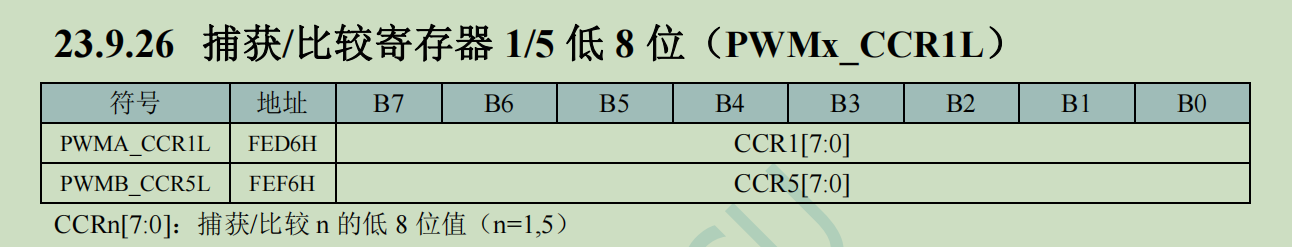

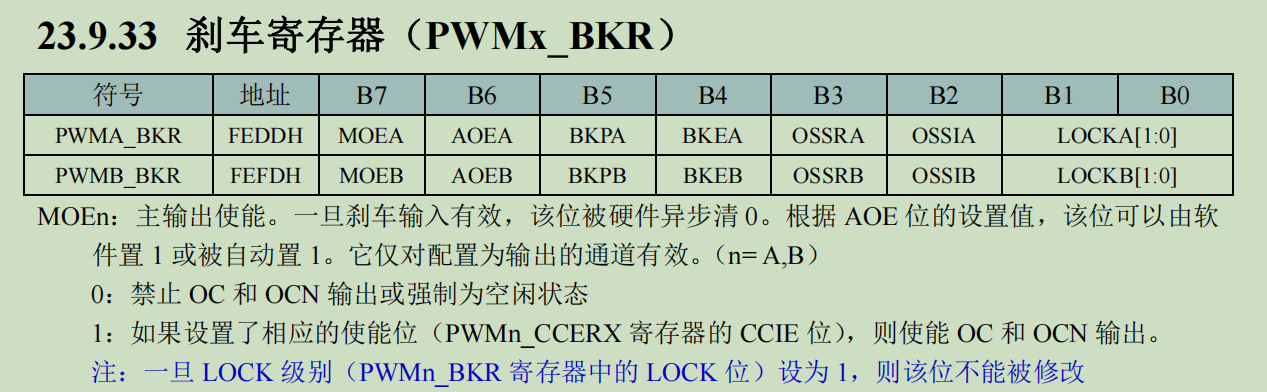

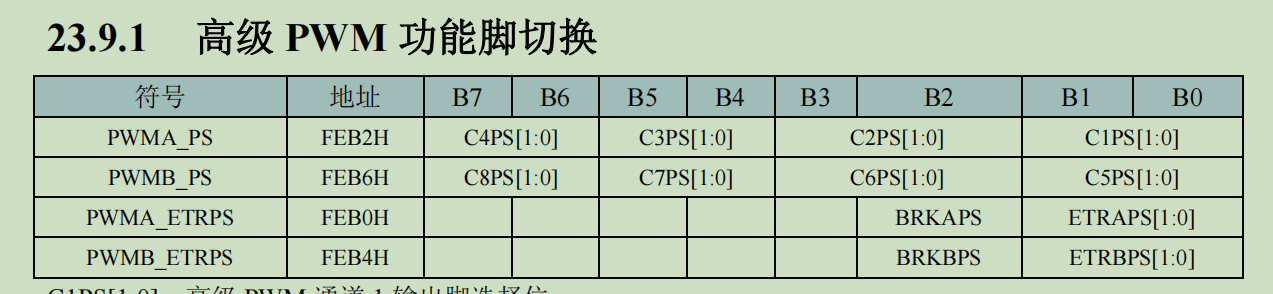

自学开天斧第28课： 学习内容：硬件PWM 学习简介：STC8H8K64U单片机集成了8通道16位高级PWM定时器，第一组四个通道可独立实现PWM输出（可设置带死区的互补对称输出）、捕获、比较功能；第二组四个通道可独立实现PWM输出、捕获、比较功能；功能强大但内容复杂，本次学习PWM1P的输出 代码内容：PWM1P配置输出引脚为P2.0，输出周期为10ms，占空比在0%-100%范围按每毫秒0.1%的速度递增或递减，实现P2.0口LED表现呼吸灯。 学习重点：硬件PWM寄存器的设置 代码现象：P2.0口LED，呼吸灯，周期2s。 程序代码： #include <STC8H.H> #include "Timer-all.h" #include "stc32_stc8_usb.h" //============================  //不停电下载（CDC）固定格式 char *USER_DEVICEDESC = NULL; char *USER_PRODUCTDESC = NULL; char *USER_STCISPCMD = "@STCISP#"; //============================ unsigned int Cycle_1; unsigned int Duty_1; bit PWM1_Flag; void main() {         P_SW2 |= 0x80;         P1M0 = 0x00;P1M1 = 0x00;         P2M0 = 0x00;P2M1 = 0x00;                 //=============================  //不停电下载（CDC）固定格式         P3M0 &= ~0x03; P3M1 |= 0x03;         IRC48MCR = 0x80;         while(!(IRC48MCR & 0x01));         USBCLK = 0x00;         USBCON = 0x90;         usb_init();         IE2 |= 0x80;         //=============================                 Timer0_Init();         EA = 1;                 Cycle_1 = 1000;  //周期：1ms         Duty_1 = 0;  //占空比：50%                 PWMA_PS |= 0x01;  //设置PWM通道1输出引脚为P20、P21                 PWMA_CCER1 = 0x00;  //清零PWMA_CCER1寄存器         PWMA_CCMR1 = 0x60;  //选择PWM模式1         PWMA_CCER1 = 0X01; //开启输入捕获/比较输出         PWMA_PSCRH = (40-1) >> 8;  //预分频(系统时钟40M)         PWMA_PSCRL = (40-1);                 PWMA_ARRH = Cycle_1 >> 8;  //设置周期         PWMA_ARRL = Cycle_1;                 PWMA_CCR1H = Duty_1>> 8;  //设置占空比         PWMA_CCR1L = Duty_1 ;                 PWMA_ENO = 0X01;  //使能PWM1P输出         PWMA_BKR = 0X80;  //使能主输出         PWMA_CR1 = 0X01;        //使能PWM计数器         while(1)         {                  //======================================  //不停电下载（CDC）固定格式                  if(bUsbOutReady)                  {                         USB_SendData(UsbOutBuffer,OutNumber);                         usb_OUT_done();                  }                 //======================================         } } void Timer0_Routine(void) interrupt 1 {       if(!PWM1_Flag)      {          Duty_1 ++;          if(Duty_1 > Cycle_1) PWM1_Flag = 1;      }      else      {          Duty_1 --;          if(Duty_1 <= 0) PWM1_Flag = 0;      }      PWMA_CCR1H = Duty_1>> 8;  //设置占空比      PWMA_CCR1L = Duty_1 ; }

未元***

自学开天斧第29课：
学习内容：小项目（三）：小电子琴
学习简介：通过此项目学习单片机定时器和各电子模块的组合使用。

代码内容：定义音调低音5--高音相应频率的定时器装载值数组（16个音），通过矩阵键盘模块控制选择装载值，蜂鸣器模块按选中的音调频率发音，同时OLED模块实时显示当前按下的音调值。（定时器设为十六位不自动重装模式）

学习重点：定时器、矩阵键盘模块、蜂鸣器模块、OLED模块

代码现象：矩阵键盘控制蜂鸣器按相应音调鸣叫，OLED显示当前音调值。

未元***

      对于开天斧开发板的学习笔记暂时就记录到这里，历时两个多月，经过两轮学习，对8H8K64U这款芯片整体上有了初步认识，收获很大，这个暑假过的十分充实。
感谢官方提供的技术论坛，能够让我寻找各种资料，记录学习；感谢论坛和交流群里每一位予以指点的大佬，帮助我克服困难；最后，也感谢那个一路坚持学习的自己。
同时，我对51单片机的学习不会就此完结，我会在后期初步学习电路设计后尝试做真正的单片机项目，到那时，我会继续记录我的单片机学习旅程，加油！
