8H8K64U开天斧开发板学习笔记

未元***

自学开天斧第16课：
学习内容：定时器详解（三）

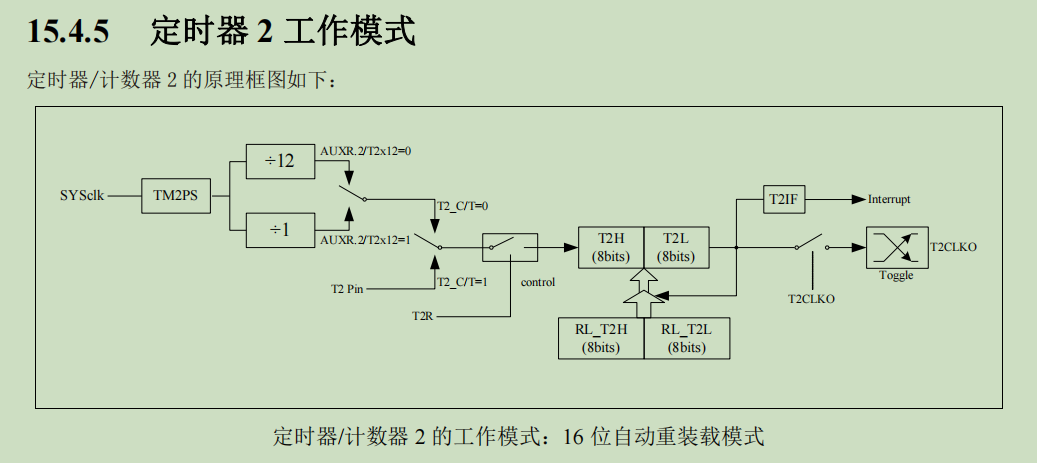

学习简介：STC8H8K64U的五个定时器中的T2、T3、T4有八位的预分频寄存器，可以设置预分频从而定时更长的时间，本次学习Timer2做定时器定时1秒。

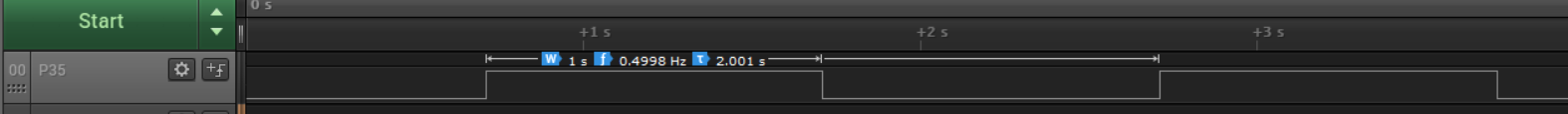

实验项目：通过定时器2做1s定时，并在中断函数中翻转P3.5口，主函数利用此延时使变量time每秒加一并显示在OLED上；
实验重点：预分频寄存器、STC8H8K64U单片机定时器T2的注意事项
程序代码：
#include <STC8H.H>
#include "OLED.h"

#define ET2 0x04   //定时器2中断开关需要（详情可见开天斧官方例程）

bit Timer2_1s;
unsigned int time;

void Timer2_Init(void)  //时钟40M，定时1s
{
        AUXR |= 0x00;  //设置定时器2为12T模式
        TM2PS = 0xfa;  //设置预分频250
        T2L = 0x55;     //装载初始值52309
        T2H = 0xcc;
        AUXR |= 0x10;  //启动定时器
        IE2  |=  ET2;    //使能T2中断
}

void main()
{
        P_SW2 |= 0x80;

        P1M0 = 0x00; P1M1 = 0x00;
        P2M0 = 0x00; P2M1 = 0x00;
        P3M0 = 0x00; P3M1 = 0x00;

        OLED_Init();//屏幕初始化
        OLED_ColorTurn(0);//0正常显示，1 反色显示
        OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
        OLED_Clear();//清空屏幕

        EA = 1;

        OLED_ShowString(0,2,"Time = ",16);
        OLED_ShowNum(56,2,time,5,16);

        while(1)
        {
                if(Timer2_1s==1)
                {
                        Timer2_1s = 0;
                        time++;
                        OLED_ShowNum(56,2,time,5,16);
                }
        }
}

void Timer2_Routine(void) interrupt 12
{
        Timer2_1s = 1;
        P35 = ~P35;
}

未元***

自学开天斧第17课：
学习内容：定时器详解（四）
学习简介：T3、T4做定时模式输出时钟，并用逻辑分析仪检测。

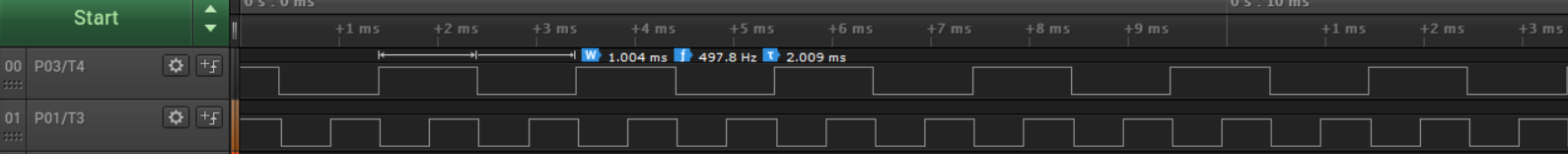

实验项目：T3做1000HZ输出时钟，T4做500HZ输出时钟。
实验重点：T3/T4功能脚切换
程序代码：
#include <STC8H.H>

void Timer3_Init(void)
{
        T3T4PIN = 0x01;  //调整T3、T4时钟输出口分别为P01、P03
        T4T3M &= 0xf0;
        T4T3M |= 0x03;
        T3L = 0xdf;    //定时0.5ms
        T3H = 0xb1;
        T4T3M |= 0x08;
}

void Timer4_Init(void)
{
        T3T4PIN = 0x01;   //调整T3、T4时钟输出口分别为P01、P03
        T4T3M &= 0x0f;
        T4T3M |= 0x30;
        T4L = 0xbf;     ////定时1ms
        T4H = 0x63;
        T4T3M |= 0x80;
}

void main()
{
        P_SW2 |= 0x80;

        P0M0 = 0x00; P0M1 = 0x00;

        Timer3_Init();
        Timer4_Init();

        while(1){}
}

未元***

自学开天斧第18课：
学习内容：IO口中断、五向开关
学习简介：①、STC8H8K64U单片机每个IO口均有独立中断，本次以P7口为例学习。

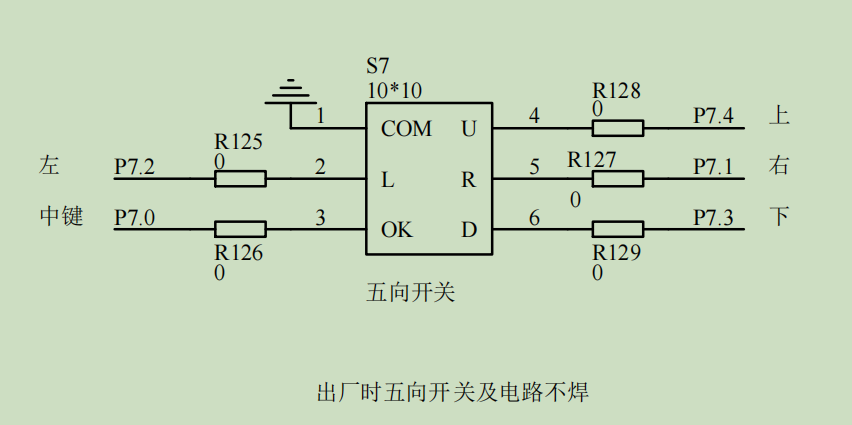

                ②、开天斧板载了一个五向开关的接口（出厂时不带，需自行焊接），连接的五个引脚为P70-P74。
实验重点：①、IO口中断（要点：Keil5无法编译中断号大于31的程序，可通过添加汇编文件中转IO口到13号保留中断）
                ②、五向开关（要点：板载五向开关的板子后面有五颗0欧姆电阻需要一起焊接上，如果没有，也可以直接用焊锡短接）

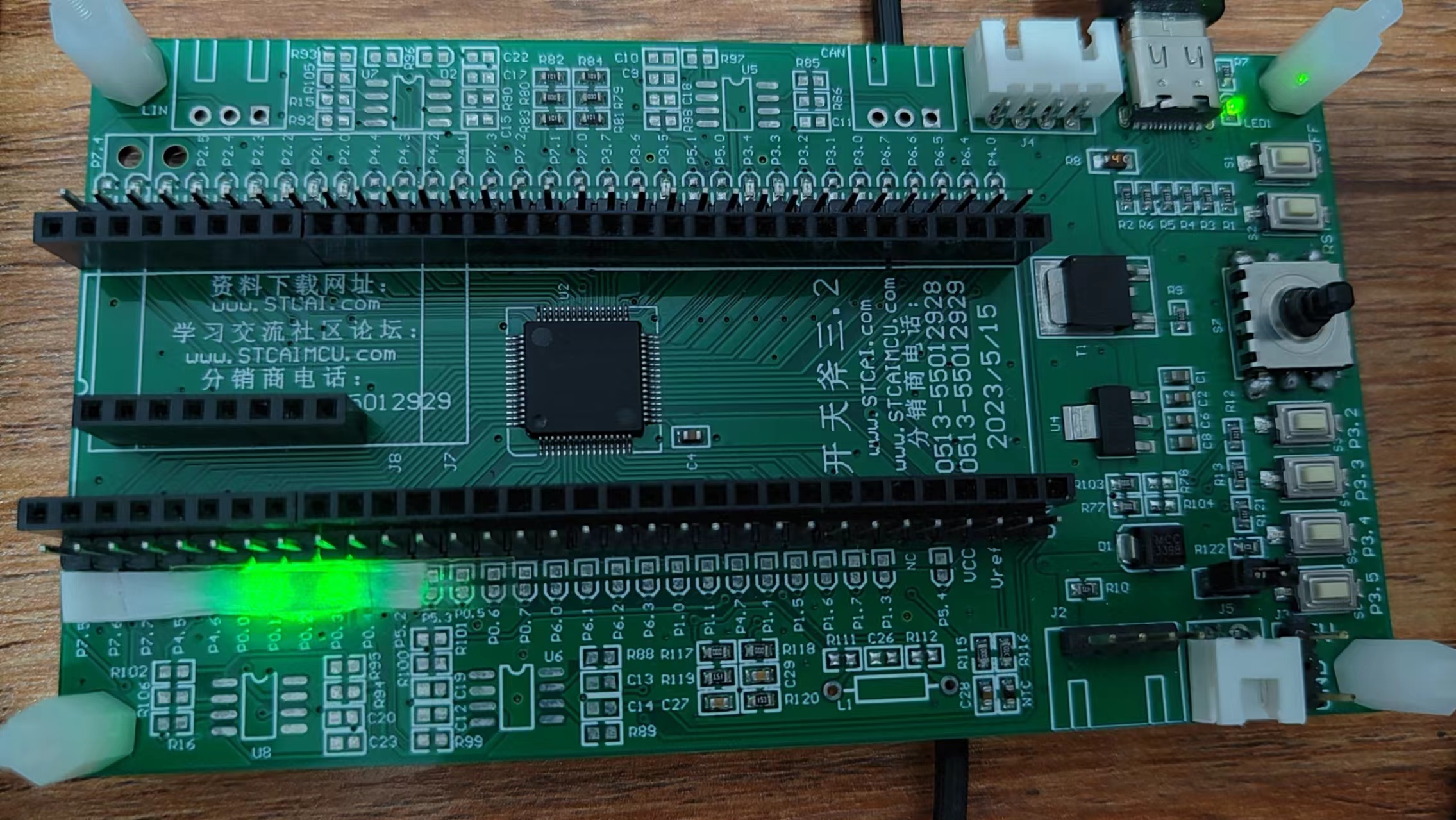

实验项目：五向开关通过IO口中断控制P2口LED亮灭（按下键翻转P2口、按上键翻转P26口、按下键翻转P20口、按左键翻转24口、按右键翻转P22口）
实验缺陷：中断启动可能受按键抖动影响，需要添加防抖措施（视频中肉眼可见）
程序代码：

#include <STC8H.H>
#include "intrins.h"


void main()
{

        P_SW2 |= 0x80;

        P7M0 = 0x00; P7M1 = 0x00;
        P2M0 = 0x00; P2M1 = 0x00;

        P7 |= 0x1f;      //P70-P74口为高电平

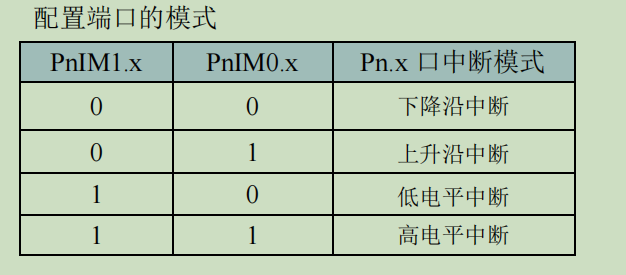

        P7IM0 = 0x00;    //设置P7口中断为下降沿触发
        P7IM1 = 0x00;

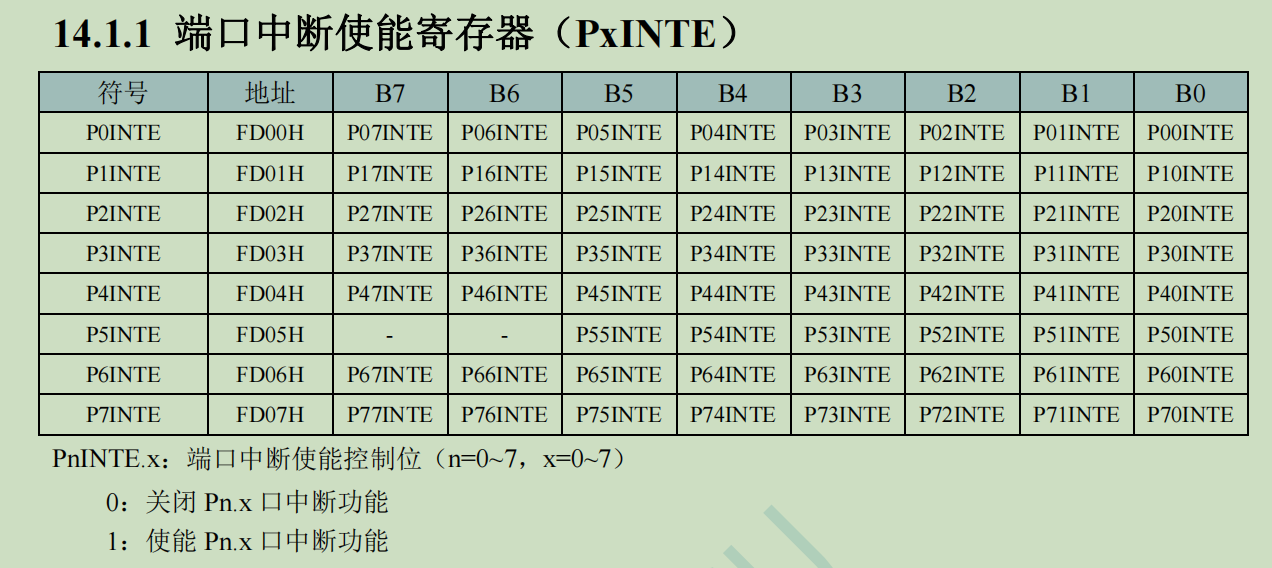

        P7INTE = 0x1f;  //开启P70-P74 口中断

        EA = 1;

        while(1){;}
}

void P7_isr(void) interrupt 13
{
        unsigned char intf;
        intf = P7INTF;  //获取P7口中断信号
        if(intf)
        {
                P7INTF = 0x00;

                if(intf&0x01)  //P7.0中键
                {
                  P2 = ~P2;
                }

                if(intf&0x02)  //P7.1右键
                {
                  P22 = ~P22;
                }

                if(intf&0x04)  //P7.2左键
                {
                  P24 = ~P24;
                }

                if(intf&0x08)  //P7.3下键
                {
                  P20 = ~P20;
                }

                if(intf&0x10)  //P7.4上键
                {
                  P26 = ~P26;
                }
        }
}

//汇编文件内容：

CSEG AT 0163H  ;将P7口44号中断地址0163H中转到13号中断地址0068H
JMP     006BH
END

jxday***

加油

未元***

jxday*** 发表于 2024-7-21 17:51
加油

嗯嗯

未元***

今日已开始串口的新一轮学习，虽然遇到各种问题，但也能一一化解，明天会继续学习。

未元***

自学开天斧第19课：

学习内容：串口通信详解（一）、定时器扫描独立按键（来自b站江协科技）、STC USB转双串口下载器

学习简介：之前简单了解了UART1向电脑发送和接收数据的功能，本轮计划学习UART2、UART3、UART4的使用

实验重点：①、UART2向电脑收发（printf）数据
                ②、定时器扫描独立按键，按键控制单片机向电脑发送数据

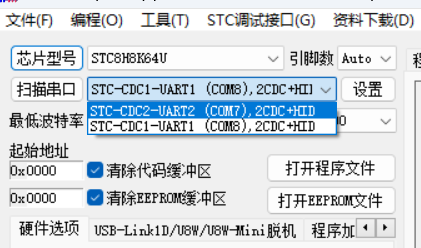

                ③、单片机和电脑通过一箭双雕USB转双串口下载器的第二组串口连接调试（下载器TXD2接P4.7，RXD2接P4.6,使用时注意在串口助手中更换串口号）

实验项目：①、单片机P35口按下，单片机向电脑printf打印一次数据
                ②、电脑串口助手向单片机发送16进制数据，单片机P2口LED随数据亮灭

程序代码：
#include <STC8H.H>
#include <stdio.h>

#define MAIN_Fosc   40000000L

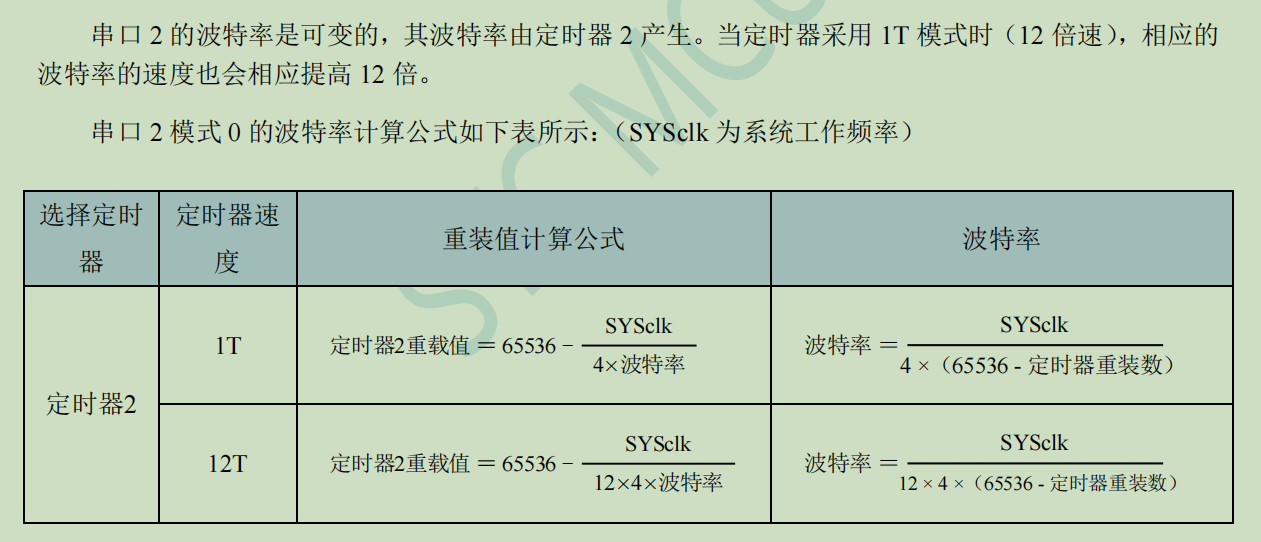

#define BRT (65536 - (MAIN_Fosc / 115200+2) / 4)
bit busy;
bit x;
sbit KEY1 = P3^5;

unsigned char number1;                                // 测试变量，发送次数 unsigned char 类型
unsigned char str[] = "STC8H8K64U-开天斧3.2";         // 字符串数组
unsigned char Key_KeyNumber;     //独立按键检测

void Timer0_Init(void)                                // 1毫秒@40MHz
{
        AUXR |= 0x80;                                                                // 定时器时钟1T模式
        TMOD &= 0xF0;                                                                // 设置定时器模式
        TL0 = 0xbf;
        TH0 = 0x63;                                                                        // 设置定时初始值
        TF0 = 0;                                                                                // 清除TF0标志
        TR0 = 1;                                                                                // 定时器0开始计时
        ET0 = 1;                                                                                // 使能定时器0中断
}

void Uart2_Init()                                                        // UART2初始化
{

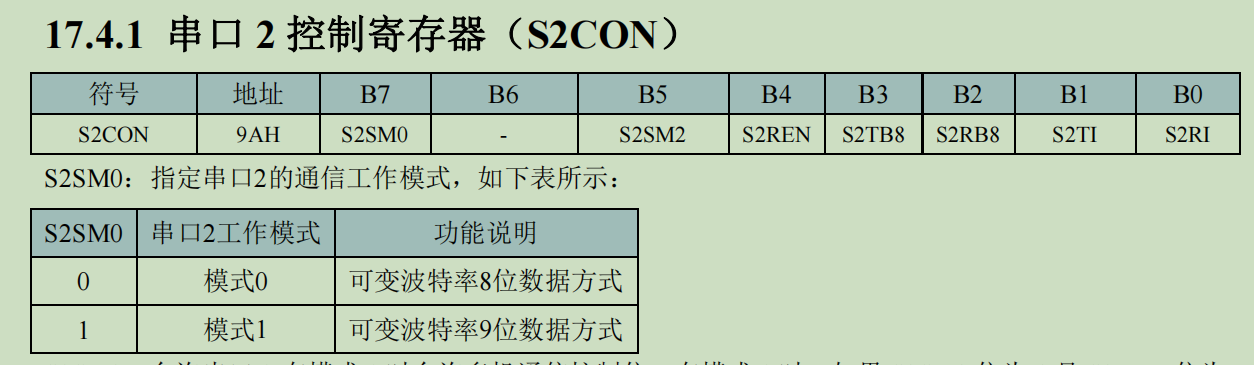

        S2CON = 0x10;                                                                // 模式1（8位数据）、接收使能
        T2L = BRT;
        T2H = BRT >> 8;                                                        // 波特率对应的重装载值
        AUXR |= 0x14;                                                          //打开定时器2（波特率发生器）
        IE2 |= 0x01;                                                                // 使能串口2中断
        P_SW2 |= 0x01;                                                        //设置串口2引脚为P4.6,P4.7
        busy = 0;                                                                        // 清零忙标志
}

void UartPutc(unsigned char dat)                                     //串口发送数据
{
        while(busy);
        busy = 1;

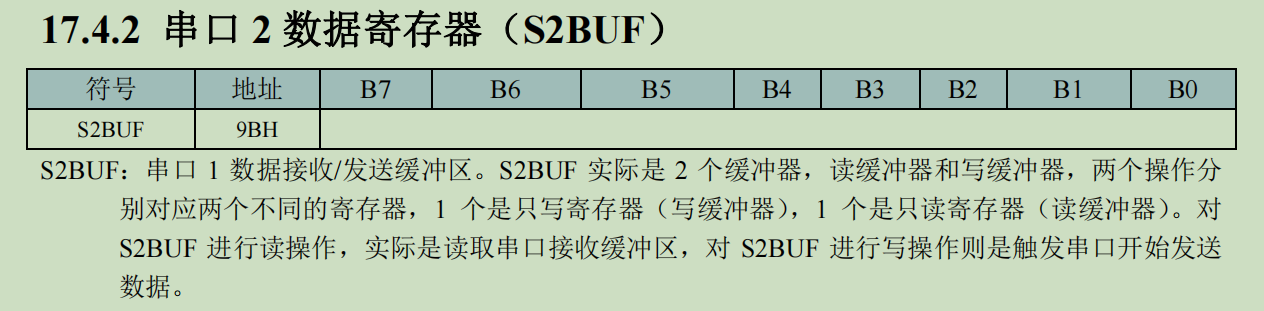

        S2BUF = dat;
}

char putchar(char c)                                                       //重构的putchar函数（需引stdio.h头文件）
{
        UartPutc(c);
        return c;
}

unsigned char Key(void)  //返回获取到的按键值
{
        unsigned char Temp=0;
        Temp=Key_KeyNumber;
        Key_KeyNumber=0;
        return Temp;
}

unsigned char Key_GetState(void)  //获取按键值
{
        unsigned char KeyNumber=0;

        if(P35==0){KeyNumber=1;}
        if(P34==0){KeyNumber=2;}
        if(P33==0){KeyNumber=3;}
        if(P32==0){KeyNumber=4;}

        return KeyNumber;
}

void Timer_Key(void)  //定时器循环扫描函数
{
        static unsigned char NowState,LastState;
        LastState=NowState;                                //按键状态更新
        NowState=Key_GetState();                       //获取当前按键状态
                                                               //如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测

        if(LastState==1 && NowState==0){Key_KeyNumber=1;}
        if(LastState==2 && NowState==0){Key_KeyNumber=2;}
        if(LastState==3 && NowState==0){Key_KeyNumber=3;}
        if(LastState==4 && NowState==0){Key_KeyNumber=4;}
}

void main()
{
        unsigned char getkey;

        P_SW2 |= 0x80;
        P1M0 = 0x00; P1M1 = 0x00;
        P2M0 = 0x00; P2M1 = 0x00;
        P3M0 = 0x00; P3M1 = 0x00;
        P4M0 = 0x00; P4M1 = 0x00;
        P2 = 0xff;

        EA = 1;                                                                                        // 使能EA总中断

        Timer0_Init();
        Uart2_Init();

        while(1)
        {
                getkey = Key();
                if(getkey==1)
                {
                        getkey=0;
                        number1++;                                                        // 每次发送后number1+1
                        printf("\n");
                        printf("第%bu次发送\r   ",number1);                        // 发送unsigned char类型
                        printf("%s\r   ",str);                                                // 发送字符串"STC8H8K64U-开天斧三.2"
                        printf("HelloWorld!\r\n\n");                                        // 发送字符串"HelloWorld!"
                }

                if(x == 1)
                {
                        x = 0;
                        P2 = ~S2BUF;
                }
        }
}

void Timer0_Routine(void) interrupt 1
{
        static unsigned int T0_count1;
        T0_count1++;
        if(T0_count1>=20){Timer_Key();}  //隔20毫秒扫描一次按键状态达到延时效果

}

void Uart2_Routine() interrupt 8    //UART2中断
{
        if (S2CON & 0x02)                                                                                        // 发送中断标志置1时
        {
                S2CON &= ~0x02;                                                                        // 清零发送中断标志
                busy = 0;                                                                        // 清零忙状态
        }
        if (S2CON & 0x01)                                                                                        // 接收中断标志置1时
        {
                S2CON &= ~0x01;
                x = 1;
        }
}

未元***

自学开天斧第20课：
学习内容：串口通信详解（二）：双机通信

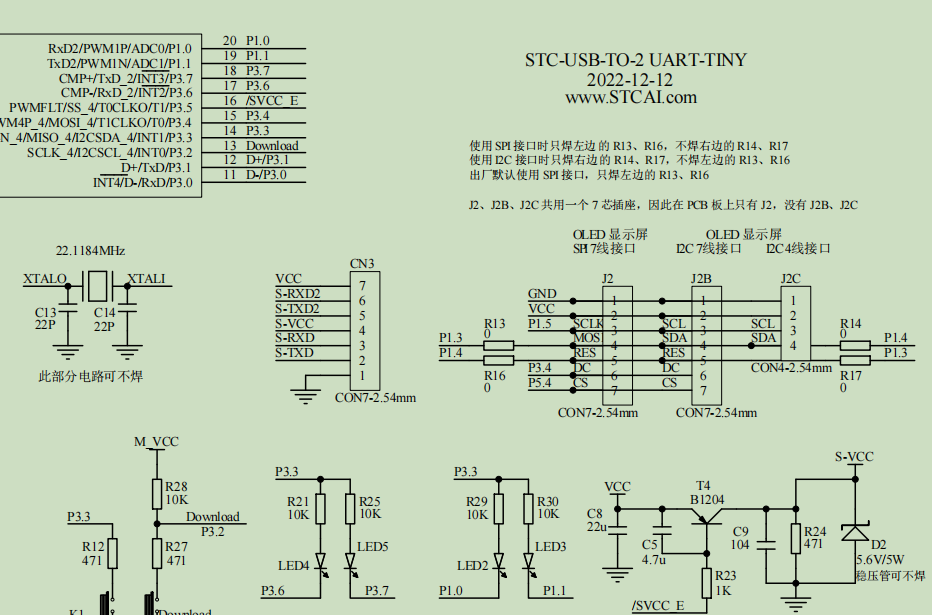

学习简介：开天斧开发板 和 STC一箭双雕USB转双串口下载器 主控均为STC8H8K64U单片机，只是封装不同，所以STC双串口下载器也可以看作一个开发板进行代码编写和烧录（按住Download按键后再断一下电源即可进入下载模式），本次用这两个开发板初步学习单片机串口的双机通信
实验重点：①、相关串口的初始化配置（UART2）

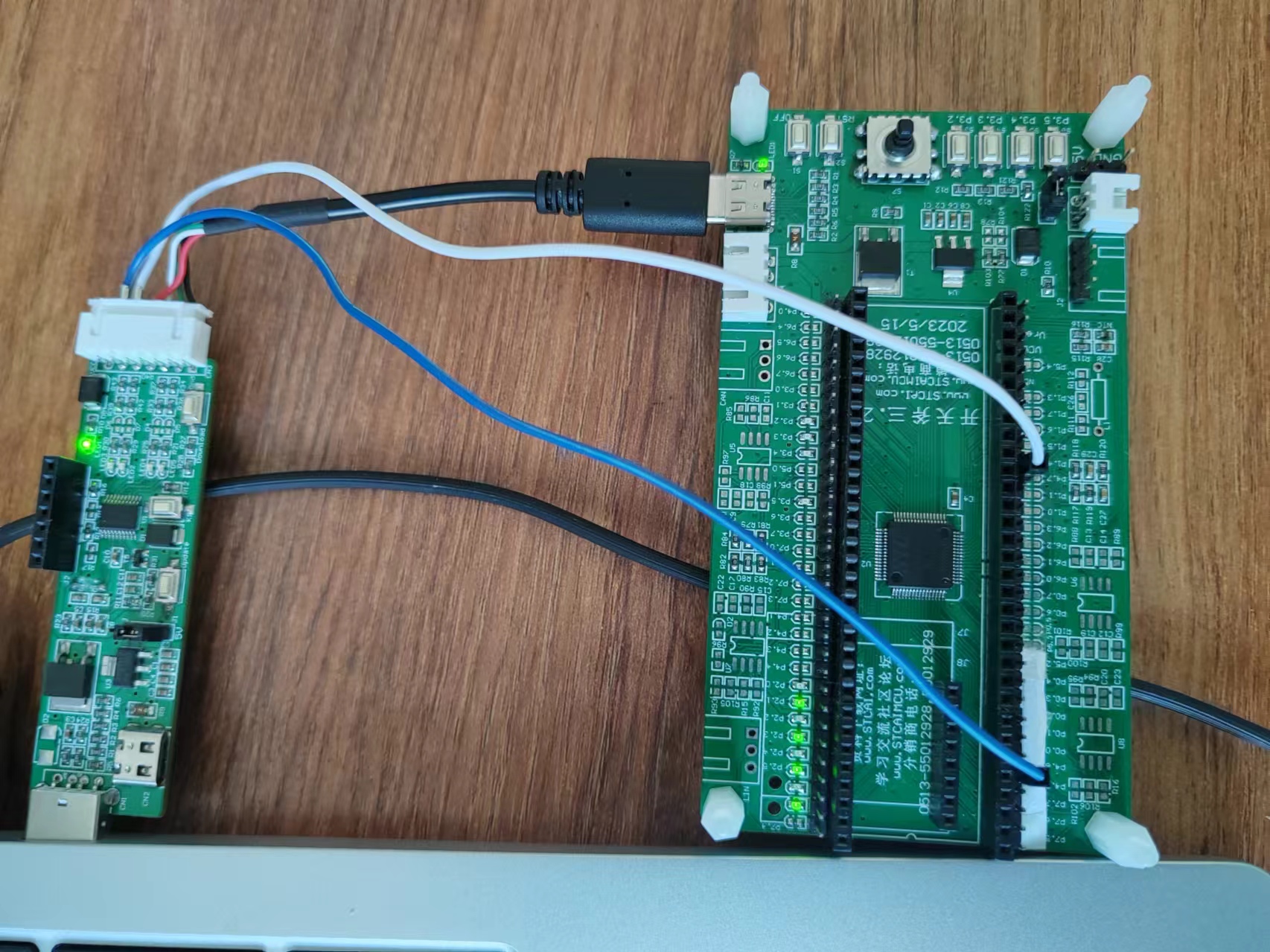

                ②、两个开发板的连线（TXD2连RXD2、RXD2连TXD2、GND相连）（备注：双串口下载器的串口引脚丝印与其单片机相反）
                ③、两个开发板烧录同样的代码

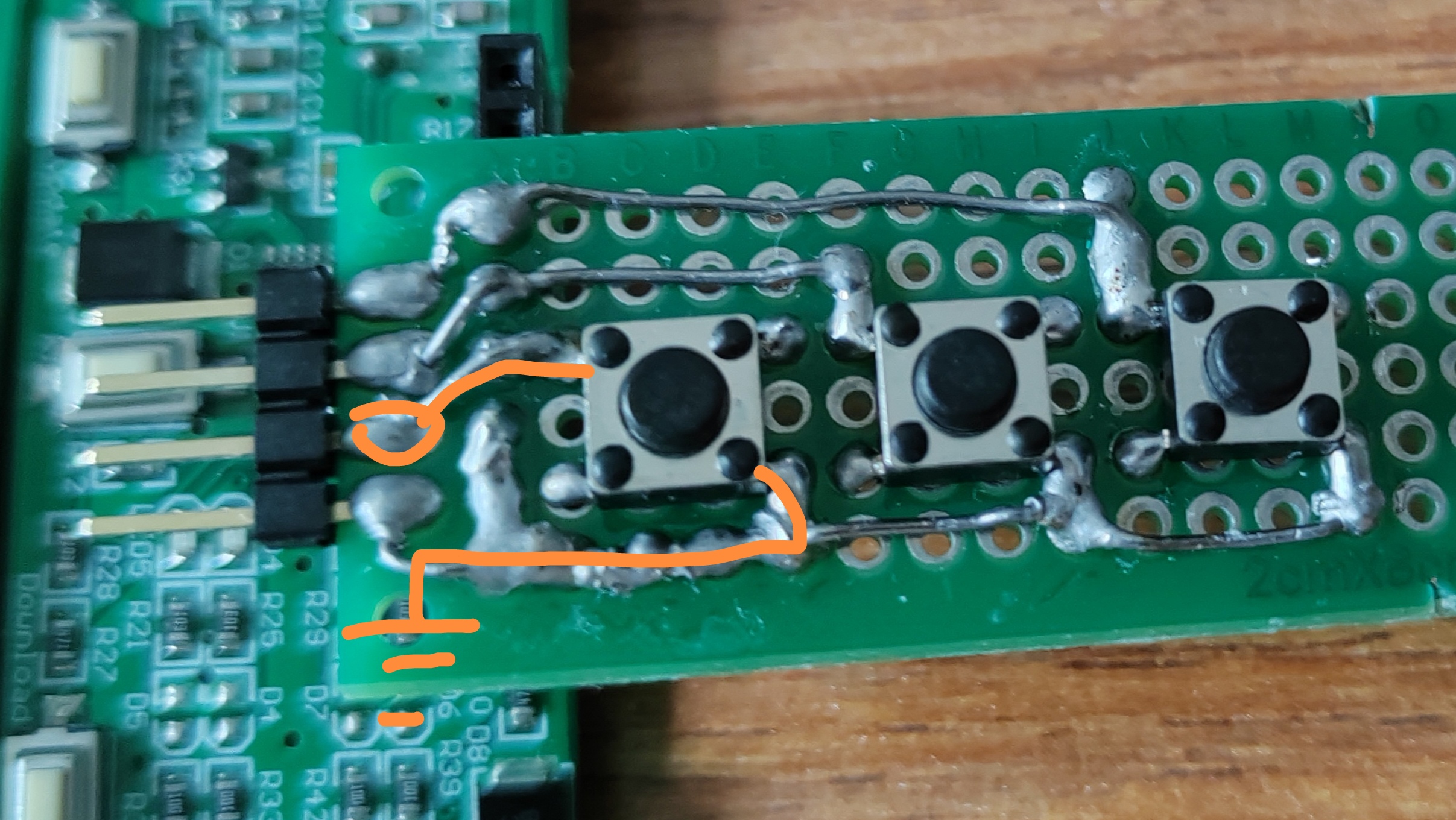

                ④、为避免下载器的按键检测与LED和UART2产生干扰，使用自制的独立按键模块（本次实验使用P34引脚，低电平触发）
实验项目：①、开天斧按下P34按键，UART2向双串口下载器发送字符‘1’，下载器P36和P37口LED翻转
                ②、下载器按下P34（检测到低电平），UART2向开天斧发送字符‘1’，开天斧P2口8个LED翻转
程序代码：
#include <STC8H.H>

bit busy;
bit x;

void Delay(unsigned int ms)
{unsigned int i; do{i = MAIN_Fosc / 10000;while(--i);}while(--ms);}

void Uart2_Init()                                                        // UART1初始化
{
        S2CON = 0x10;                                                                // 模式1（8位数据）、接收使能
        T2L = BRT;
        T2H = BRT >> 8;                                                        // 波特率对应的重装载值
        AUXR |= 0x14;
        IE2 |= 0x01;                                                                   // 使能串口1中断
        P_SW2 &= 0xfe;                                                            //设置串口1引脚为P1.0,P1.1
        busy = 0;                                                                      // 清零忙标志
}

void Uart2Putc(unsigned char dat)
{
        while(busy);
        busy = 1;
        S2BUF = dat;
}

void main()
{
        P_SW2 |= 0x80;
        P1M0 = 0x00; P1M1 = 0x00;
        P2M0 = 0x00; P2M1 = 0x00;
        P3M0 = 0x08; P3M1 = 0x00;           //P33口配置为推挽模式
        P4M0 = 0x00; P4M1 = 0x00;
        P5M0 = 0x00; P5M1 = 0x00;
        P13 = 1;P14 = 1;P34 = 1;P54 = 0;   //初始化自制独立按键模块
        P33 = 1;                                        //下载器LED供电

        EA = 1;                                                                                        // 使能EA总中断

        Uart2_Init();

        while(1)
        {

                if(P34==0)
                {
                        while(P34==0){;}      //为减少代码篇幅，本次使用阻塞延时，上期笔记已介绍定时器扫描按键的延时
                        Delay(20);                //----------------------------------------------------------------------------------------------
                        Uart2Putc('1');
                }

                if(x == 1)
                {
                        P36 = ~P36;
                        P37 =~P37;
                        P2 = ~P2;
                        x = 0;
                }

        }
}

void Uart2_Routine() interrupt 8
{
        if (S2CON & 0x02)                                                                                        // 发送中断标志置1时
        {
                S2CON &= ~0x02;                                                                        // 清零发送中断标志
                busy = 0;                                                                        // 清零忙状态
        }
        if (S2CON & 0x01)                                                                                        // 接收中断标志置1时
        {
                S2CON &= ~0x01;
                x = 1;
        }
}

未元***

自学开天斧第21课：
学习内容：串口通信详解（三）：UART3、UART4
学习简介：前两天已学习串口2的使用，串口3和串口4的使用方法与串口2类似，这里只保留UART3、UART4实验成功后的初始化函数和中断函数
程序代码：

bit busy3;
bit busy4;

void Uart3_Init()                                                        // UART3初始化
{

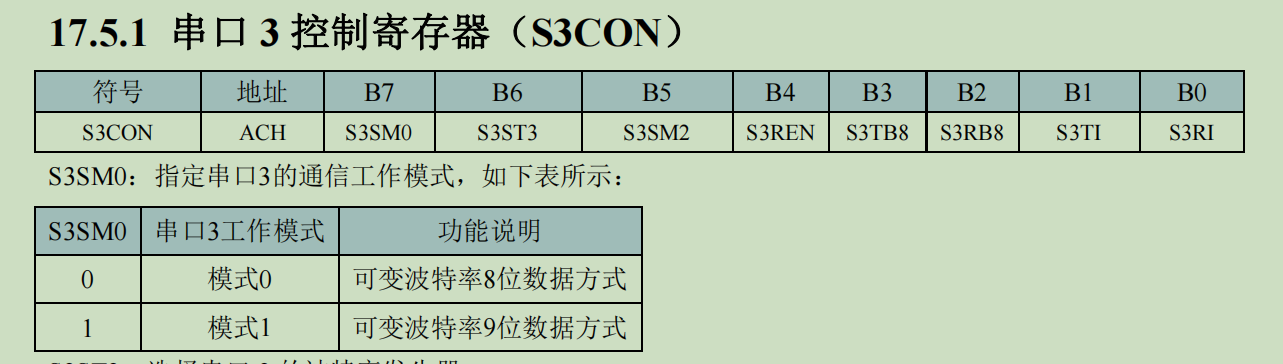

   S3CON = 0x10;       //8位数据, 使用Timer2做波特率发生器, 允许接收
   //S3CON = 0x50;     //8位数据, 使用Timer3做波特率发生器, 允许接收
   T2L = BRT;
   T2H = BRT >> 8;
   AUXR |= 0x14;     //开启Timer2
   IE2 |= 0x08;        //允许UART3中断
   P_SW2 |= 0x02;     //UART3引脚配置为P0.0 P0.1
   busy3 = 0;                                                                // 清零忙标志

}

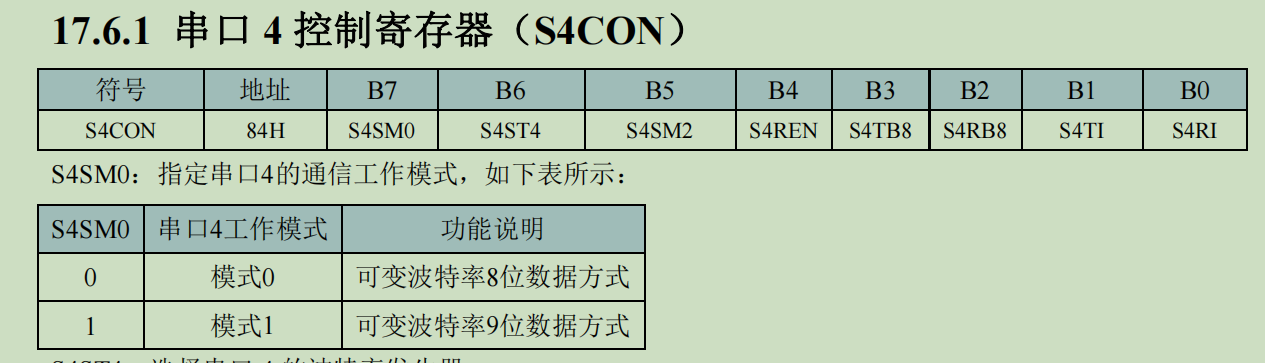

void Uart4_Init()                                                        // UART4初始化
{
   S4CON = 0x10;       //8位数据, 使用Timer2做波特率发生器, 允许接收
   T2L = BRT;
   T2H = BRT >> 8;
   AUXR |= 0x14;
   IE2 |= 0x10;        //允许UART4中断
   P_SW2 &= ~0x04;     //UART4 switch bit2 to: 0: P0.2 P0.3
   busy4 = 0;                                                                // 清零忙标志
}

//----------------------------------------------------中断函数--------------------------------------------------//

void Uart3_Routine(void) interrupt 17
{
    if(S3CON & 0x01)      //接收数据
    {
        S3CON &= ~0x01;

    }

    if(S3CON & 0x02)      //发送数据
    {
        S3CON &= ~0x02;
        busy3 = 0;
    }
}

void Uart4_Routine(void) interrupt 18
{
    if(S4CON & 0x01)       //接收数据
    {
        S4CON &= ~0x01;

    }

    if(S4CON & 0x02)      //发送数据
    {
        S4CON &= ~0x02;
        busy4 = 0;
    }
}

未元***

自学开天斧第22课：
学习内容：RTC详解＋无源蜂鸣器（定时器控制IO）+OLED显示
学习简介：本次学习STC8H8K64U内部RTC，在OLED上显示时间，启动闹钟，到点蜂鸣器鸣叫
实验项目：①、通过配置RTC在OLED显示时间

    ②、设置闹钟，到点开启Timer0输出时钟给无源蜂鸣器IO口提供振动（P35）

                ③、开启闹钟中断，到点时蜂鸣器按规律鸣叫（停300ms,叫200ms）
                ④、开启秒中断，每秒P20口LED翻转一次

   ⑤、按下P34按键关闭闹钟蜂鸣
实验重点：RTC中断、定时器&无源蜂鸣器
程序代码：

#include <STC8H.H>
#include "OLED.h"

sbit IO_buzzer = P3^5;
sbit VCC_buzzer = P5^1;
sbit GND_buzzer = P3^6;

bit Buzzer_delay;
bit Key_delay;

bit Alarm;

unsigned int Buzzer_off_count;
unsigned int Buzzer_on_count;
unsigned int Key_count;
unsigned char SEC_past;
unsigned char SEC_now;


void Timer0_Init(void)  //时钟40M，定时1ms
{
        AUXR |= 0x80;
        TMOD &= 0xF0;
        //TMOD |= 0x04;
        TL0 = 0xbf;
        TH0 = 0x63;
        TF0 = 0;
        TR0 = 1;
        ET0 = 1;
        INTCLKO &= 0xff;
        INTCLKO &= 0xfe;

}



void RTC_Init(void)
{

        IRC32KCR = 0x80;           //启动内部低速振荡器
        while(!(IRC32KCR & 0x01)); //等待时钟稳定
        RTCCFG |= 0x02;            //选择内部低速IRC

        INIYEAR = 24;              //设置年（00-99）
        INIMONTH = 6;              //设置月（1-12）
        INIDAY = 12;               //设置日（1-31）
        INIHOUR = 18;              //设置时（0-24）   //设置时间：18点23分0秒
        INIMIN = 23;                //设置分（0-60）
        INISEC = 0;               //设置秒（0-60）
        RTCCFG |= 0x01;            //将设置的时间写入RTC
        RTCIF = 0;                 //RTC中断清零
        RTCCR = 0x01;              //启动RTC

        RTCIEN |= 0x88;           //使能闹钟中断、秒中断
        ALAHOUR = 18;             //定闹钟为18点23分3秒
        ALAMIN = 23;
        ALASEC = 3;
}


void main()
{

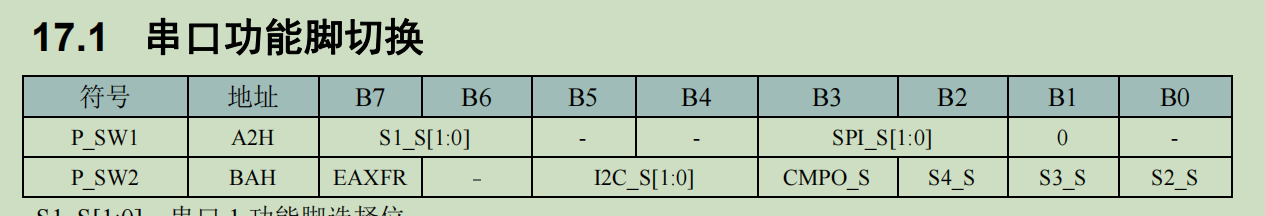

        P_SW2 |= 0x80;

        P0M0 = 0x00; P0M1 = 0x00;
        P1M0 = 0x00; P1M1 = 0x00;
        P2M0 = 0x00; P2M1 = 0x00;
        P3M0 = 0x00; P3M1 = 0x00;
        P4M0 = 0x00; P4M1 = 0x00;
        P5M0 = 0x02; P5M1 = 0x00;   //P51配置成推挽输出
        P6M0 = 0x00; P6M1 = 0x00;
        P34 = 1;

        VCC_buzzer = 1; GND_buzzer = 0;

        OLED_Init();
        OLED_ColorTurn(0);//0正常显示，1 反色显示
        OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
        OLED_Clear();


        Timer0_Init();
        RTC_Init();
        EA = 1;


        OLED_ShowString(0,0,"Hello world !",16);
        OLED_ShowChar(34,3,':',16);
        OLED_ShowChar(60,3,':',16);



        while(1)
        {
                SEC_past = SEC_now;
                SEC_now= SEC;
                if(SEC_past != SEC_now)
                {
                          OLED_ShowNum(17,3,HOUR,2,16);
                        OLED_ShowNum(43,3,MIN,2,16);
                        OLED_ShowNum(69,3,SEC,2,16);
                }

               if(Alarm == 1)
                {
                          if(Buzzer_delay == 1)
                          {
                                    Buzzer_delay = 0;

                                    if(~(INTCLKO | 0xfe))
                                    {
                                        Buzzer_off_count++;
                                        if(Buzzer_off_count  >= 300)  //蜂鸣器关闭__ms
                                        {
                                                  Buzzer_off_count = 0;
                                                  INTCLKO |= 0x01;
                                        }
                                    }

                                    if(INTCLKO & 0x01)
                                    {
                                        Buzzer_on_count++;
                                        if(Buzzer_on_count >= 200)  //蜂鸣器开启__ms
                                        {
                                              Buzzer_on_count = 0;
                                                  INTCLKO &= 0xfe;
                                      }
                                    }
                          }

                          if(P34==0)
                          {
                                    if(Key_delay==1)
                                    {
                                                    Key_delay = 0;
                                                    Key_count++;
                                                    if(Key_count >= 20)
                                                    {
                                                              Key_count=0;
                                                              Alarm = 0;
                                                              INTCLKO &= 0xfe;
                                                              VCC_buzzer = 0;
                                                           IO_buzzer = 1;
                                                    }
                                  }
                       }
                }
        }
}

void Timer0_Routine(void) interrupt 1
{
        Buzzer_delay = 1;
        Key_delay = 1;
}

void RTC_isp(void) interrupt 13
{
        if(RTCIF & 0x80)
        {
          RTCIF &= ~0x80;
    Alarm = 1;
        }

        if(RTCIF & 0x08)
        {
          RTCIF &= ~0x08;
                P20 = ~P20;
        }
}
