STC8G1K08 pwm

yel***

如何用STC8G1K08生成一个125KHZ频率的pwm波形

神***

如果只是 要 125KHz的时钟，
可以用 定时器的对外时钟分频管脚，不需要产生中断

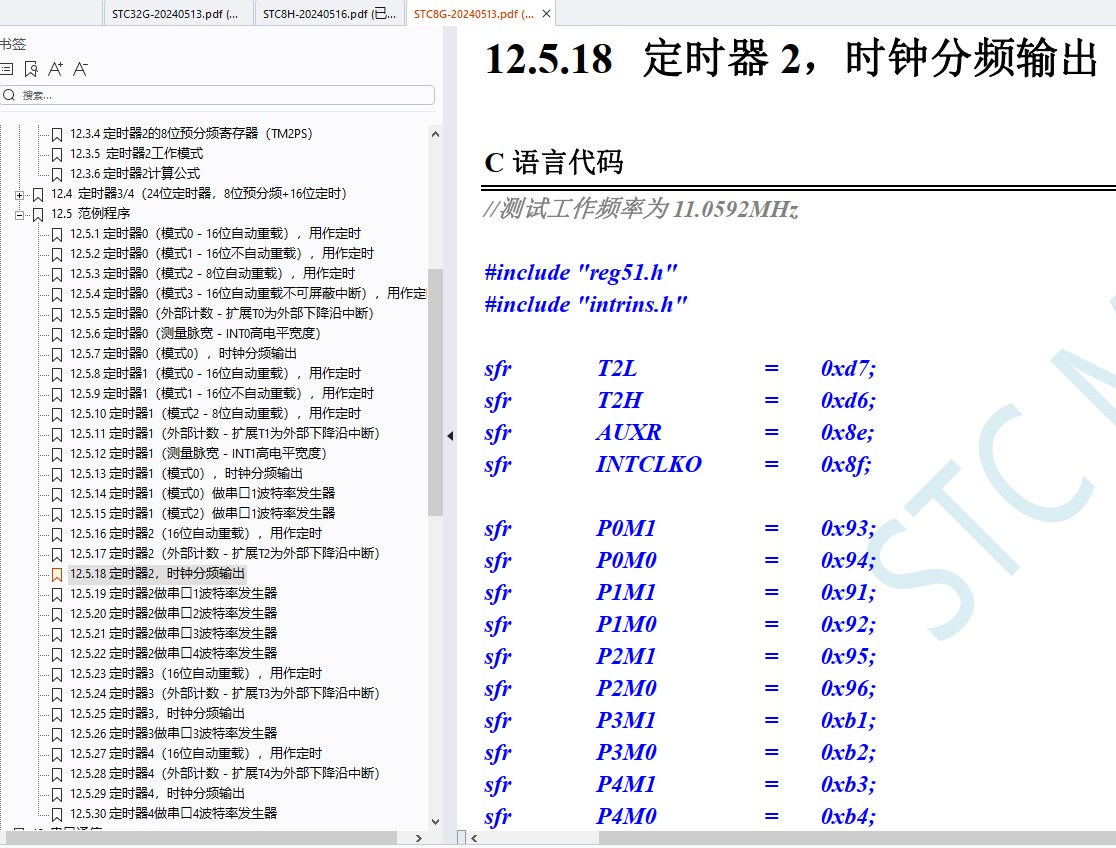

T0CLKO, T1CLKO, T2CLKO, T4CLKO, MCLKO

yel***

神*** 发表于 2024-5-21 17:44
如果只是 要 125KHz的时钟，
可以用 定时器的对外时钟分频管脚，不需要产生中断
T0CLKO, T1CLKO, T2CLKO, T ...

好的，我去看看，谢谢

yel***

神*** 发表于 2024-5-21 17:44
如果只是 要 125KHz的时钟，
可以用 定时器的对外时钟分频管脚，不需要产生中断
T0CLKO, T1CLKO, T2CLKO, T ...

这个可以用PCA来实现吗

梁***

使用定时器高速脉冲输出或主频分频输出最方便，不占用CPU时间。
如果你是读RF-ID，一个定时器或主频分频输出125KHz方波，通过NPN+PNP缓冲驱动线圈，同时用比较器恢复调制信号，直接软件解曼彻斯特编码，连LM358都不用，单个MCU就解决了，读取距离可以达到8cm以上。

神***

yel*** 发表于 2024-5-21 18:40
这个可以用PCA来实现吗

PCA 不方便，要反复进中断修改比较值，太复杂了，我已不会；
用T0CLKO, T1CLKO, T2CLKO，对CPU时钟直接分频输出，不用中断

yel***

神*** 发表于 2024-5-21 19:31
PCA 不方便，要反复进中断修改比较值，太复杂了，我已不会；
用T0CLKO, T1CLKO, T2CLKO，对CPU时钟直接分 ...

好的好的，十分感谢

yel***

梁*** 发表于 2024-5-21 19:16
使用定时器最方便，不占用CPU时间。
如果你是读RF-ID，一个定时器发出125KHz方波，通过NPN+PNP缓冲驱动线圈 ...

好的好的，十分感谢

yel***

梁*** 发表于 2024-5-21 19:16
使用定时器最方便，不占用CPU时间。
如果你是读RF-ID，一个定时器发出125KHz方波，通过NPN+PNP缓冲驱动线圈 ...

那如果是要这个引脚输出方波呢，CCPO/TxD2/ADC1/P1.1

梁***

yel*** 发表于 2024-5-22 09:13
那如果是要这个引脚输出方波呢，CCPO/TxD2/ADC1/P1.1

那就要用CCP0输出高速脉冲或PWM，输出高速脉冲要用250KHz的速度（4us）中断处理，基本耗掉CPU时间，不建议。
建议使用CCP0输出PWM，使用7位PWM，时钟为125*128=16000KHz=16MHz，使用外部晶振比较好，频率准确。使用内部ORC时钟的话，16MHz可能是频率死区，有部分IC调整不到16M。
所以最方便的是定时器自动脉冲输出或主频分频输出。定时器0、1、2均可以输出125K方波并且不耗CPU时间。
通过主频分频从P5.4也可以输出125K时钟，也不占CPU时间，比如12MHz经过96分频就可以输出125KHz方波，这是最推荐的方式。
