STC8G1K08的P3.6已经设置为标准IO口为什么驱动不了光耦

andre*** · 发表于 2024-5-21 11:25:39

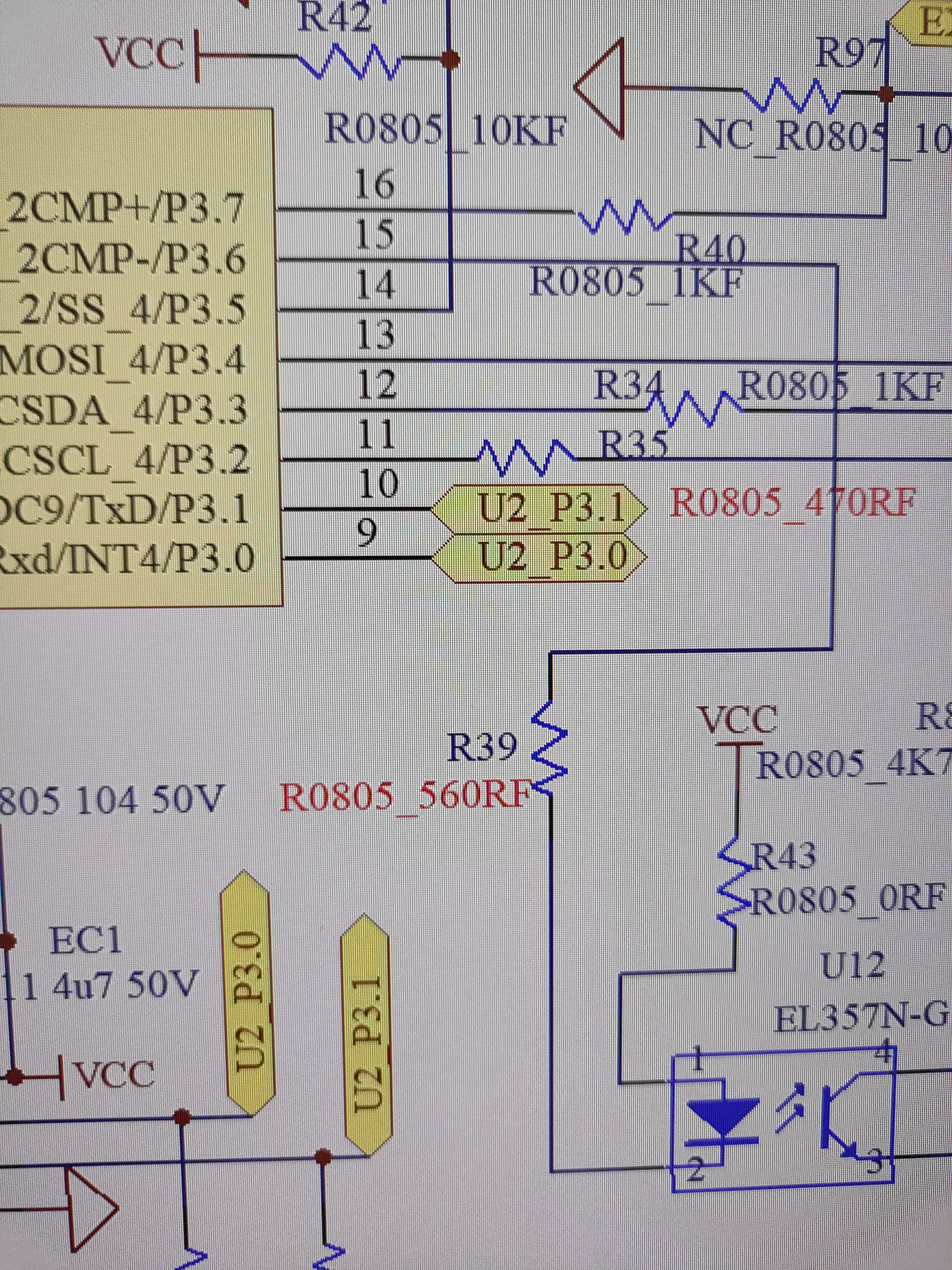

STC8G1K08的P3.6已经设置为标准IO口，
为什么驱动不了光耦，
Vcc为5V,中间串联了560欧电阻，还是驱动不了，
一担使P3.6为低想驱动光耦，单片机死机状态，
折腾良久无果，以前用STC15W从来没这个现象，
请各位大侠指点指点，谢谢！

晓*** · 发表于 2024-5-22 20:23:41

看看IO配置的代码，需要配置成开漏模式或者推挽模式

小*** · 发表于 2024-5-25 14:06:21

仔细检查一下软件和硬件，即便IO模式不对，驱动不了光耦，单片机也不应该死机

andre*** · 发表于 2024-5-27 17:34:00

晓*** 发表于 2024-5-22 20:23
看看IO配置的代码，需要配置成开漏模式或者推挽模式

我用了上拉电阻560欧(R39)，应该用标准IO可以了

andre*** · 发表于 2024-5-27 17:35:13

小*** 发表于 2024-5-25 14:06
仔细检查一下软件和硬件，即便IO模式不对，驱动不了光耦，单片机也不应该死机 ...

理论是的，可是LAYOUT和元器件没有问题，确实有点想不通了

so*** · 发表于 2024-5-27 17:58:33

原理图没什么问题。检测下光耦有没有问题

andre*** · 发表于 2024-5-30 07:52:05

so*** 发表于 2024-5-27 17:58
原理图没什么问题。检测下光耦有没有问题

查了下光耦确实是坏的，但是换了之后，P3.6可以控制光耦了，风扇也工作了，
可是不知为什么其他IO工作不正常了，比如P1.7用来驱动MOS的，据然没输出

andre*** · 发表于 2024-5-30 07:57:52

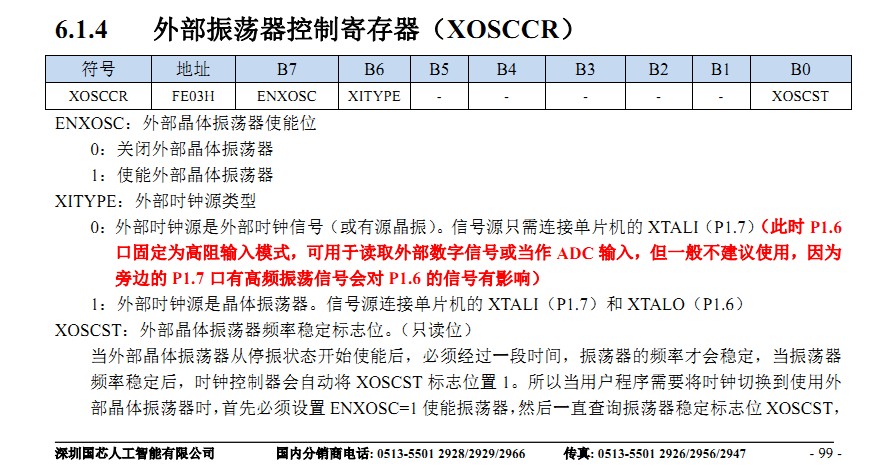

经过楼上大神的提示，查了下光耦确实是坏的，但是换了之后，P3.6可以控制光耦了，风扇也工作了，可是不知为什么其他IO工作不正常了，比如P1.7用来驱动MOS的，据然没输出，改软件P3.6为高电位（即驱动光耦的IO口设为高，风扇不工作）其他IO立即恢复正常；但是断开硬件（如：R39）或拔出风扇都无济于事，各位大侠帮忙分析分析，是不是跟规格说P1.7高频输出会影响其它IO有关，附规格书截图。

andre*** · 发表于 2024-5-30 08:04:04

so*** 发表于 2024-5-27 17:58
原理图没什么问题。检测下光耦有没有问题

查了下光耦确实是坏的，但是换了之后，P3.6可以控制光耦了，风扇也工作了，可是不知为什么其他IO工作不正常了，比如P1.7用来驱动MOS的，据然没输出，改软件P3.6为高电位（即驱动光耦的IO口设为高，风扇不工作）其他IO立即恢复正常；但是断开硬件（如：R39）或拔出风扇都无济于事，各位大侠帮忙分析分析，是不是跟规格说P1.7高频输出会影响其它IO有关，附规格书截图。

andre*** · 发表于 2024-5-30 08:04:25

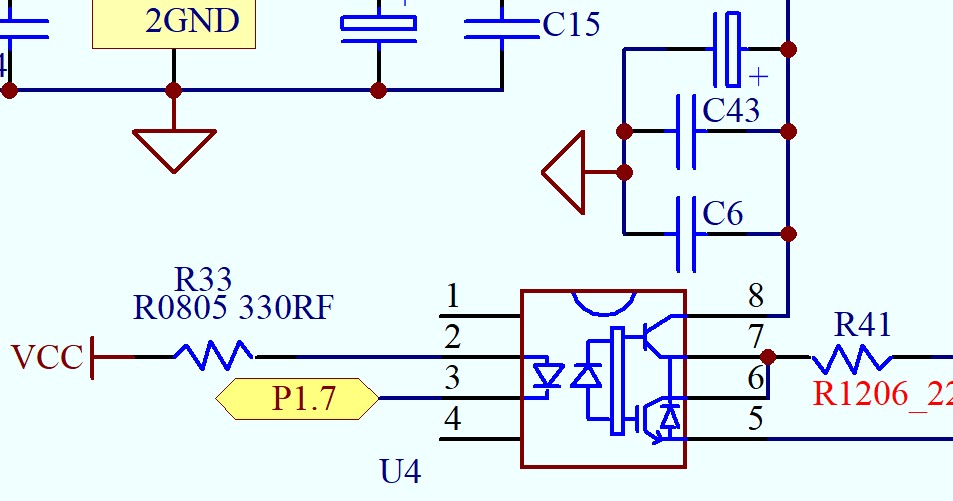

附上P1.7工作回路：
