求大佬给科普一下tft lcd 是不是都没有字库？有字库的lcd都是什么样的？

duro***

求大佬给科普一下tft lcd 是不是都没有字库？有字库的lcd都是什么样的？


有人说有字库的屏幕背面都有三个黑点， 是不是这样区分的？

duro***

初学者，买哪个屏幕好，接口功能最全呢？

zha***

我也需要知道。。。

so***

大部分屏都没带字库的。12864有几款带字库，芯片都一点。

duro***

这个是我刚买的屏幕，分享一下。

duro***

angm***

duro*** 发表于 2024-5-22 23:53
这个是我刚买的屏幕，分享一下。

LCD12864在市面上主要分为两种，一种是采用st7920控制器驱动的，有PSB，它一般带有中文字库字模，价格略高一点。另一种是采用KS0108控制器驱动，有CS1和CS2，它只是点阵模式，不带字库。

带中文字库的，采用st7920控制器驱动的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式驱动

你刚买的这个屏幕是采用st7920控制器驱动的，它一般带有中文字库字模

zxcv***

angm*** 发表于 2024-5-23 10:11
LCD12864在市面上主要分为两种，一种是采用st7920控制器驱动的，有PSB，它一般带有中文字库字模，价格略 ...

ST7920现在有国产兼容芯片，好像叫AIP31020吧，价格便宜

duro***

angmall 发表于 2024-5-23 10:11
LCD12864在市面上主要分为两种，一种是采用st7920控制器驱动的，有PSB，它一般带有中文字库字模，价格略 ...

串口接口管脚信号

管脚号        名称        LEVEL        说明
1        VSS        0V        电源地
2        VDD        +5V        电源正(3.0V——5.5V)
3        V0        -        对比度（亮度）调整
4        CS        H/L        模组片选端，高电平有效
5        SID        H/L        串行数据输入端
6        CLK        H/L        串行同步时钟：上升沿时读取 SID 数据
15        PSB        L        L：串口方式
17        /RESET        H/L        复位端，低电平有效
19        A        VDD        背光源电压+5V
20        K        VSS        背光源电压0V

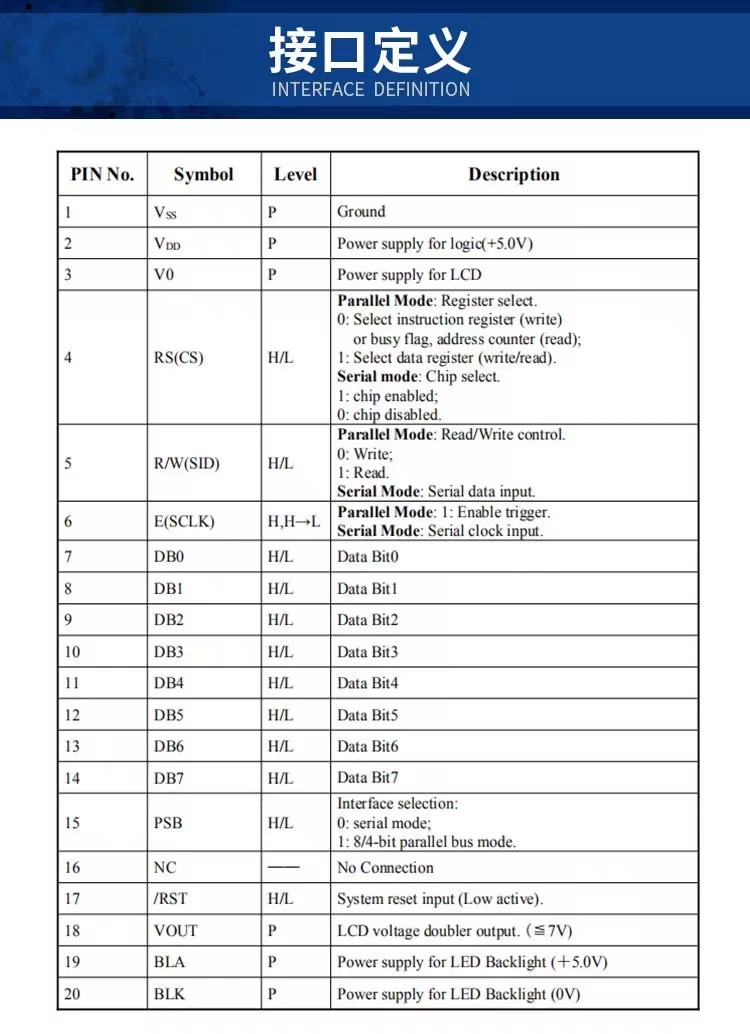

④ 并行接口

管脚号        名称        LEVEL        说明
1        VSS        0V        电源地
2        Vcc        +5V        电源正(3.0V——5.5V)
3        V0        -        对比度（亮度）调整
4        RS(CS)        H/L        RS=“H”,表示 DB7——DB0 为显示数据;RS=“L”,表示 DB7——DB0 为显示指令数据
5        R/W(SID)        H/L        R/W=“H”,E=“H”,数据被读到 DB7——DB0;R/W=“L”,E=“H→L”, DB7——DB0 的数据被写到 IR 或 DR
6        E(SCLK)        H/L        使能信号
7        SID        H/L        三态数据线
8        SID        H/L        三态数据线
9        SID        H/L        三态数据线
10        SID        H/L        三态数据线
11        SID        H/L        三态数据线
12        SID        H/L        三态数据线
13        SID        H/L        三态数据线
14        SID        H/L        三态数据线
15        PSB        H/L        H：8 位或 4 位并口方式，L：串口方式
16        NC        -        悬空
17        /RESET        H/L        复位端，低电平有效
18        VOUT        H/L        LCD 驱动电压输出端
19        A        VDD        背光源电压+5V
20        K        VSS        背光源电压0V
2.LCD地址码、字符表、汉字码址表
①字符显示地址（每一个地址代表显示区域的一个8x16的点阵）
80H 81H 82H 83H 84H 85H 86H 87H
90H 91H 92H 93H 94H 95H 96H 97H
88H 89H 8AH 8BH 8CH 8DH 8EH 8FH
98H 99H 9AH 9BH 9CH 9DH 9EH 9FH
②符号表（比如显示“ ？” ，则发送字符码为 0X3F )

duro***

到今天为止，这个问题明了了。官方的图纸：https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7356
