IO设置的奇怪问题，大伙给个建议 | 已解决

逍遥派***

问个问题：
STC8H的端口，设置内部上拉电阻，
当IO模式设置开漏时，将IO置1，测量该IO的电压为 2.4V;
当IO模式设置准双向时，将IO置1，测量该IO的电压为 4.8V;
=====================================
这是什么原因，导致将IO置1后产生的电压不同？

神***

STC8H 系列，
I/O 浮空外部不接任何电路/也有对地的分布电容
将I/O设置为开漏模式，打开内部4K 上拉电阻，
等1个mS后，再读外部状态，
拉高也是要时间的，外面有对地的分布电容：
就相当于外部上电时加了上拉电阻 ！！！
外部上拉电阻，MCU 上电的漫长时间，几十mS
外面那个对地的分布电容已拉高了 ！！！！
===这个要懂

其他现象都是自己错在哪，自己不知道，别人也没碰到







I/O 口在 PCB上有到地的分布电容
打开上拉电阻拉高的时间：
0.7RC ?

电子DI***

IO口有外接负载吗

逍遥派***

没有负载，就是光溜溜的一个脚

逍遥派***

        P0PU = 0xFF;      接上拉电阻
===============================
        P0M0 = 0x00;      准双向
        P0M1 = 0x00;
------------------------------
P01 为 电压 4.8V

        P0M0 = 0xFF;       开漏
        P0M1 = 0xFF;
------------------------------
P01为 电压 2.4V

为啥?

_奶***

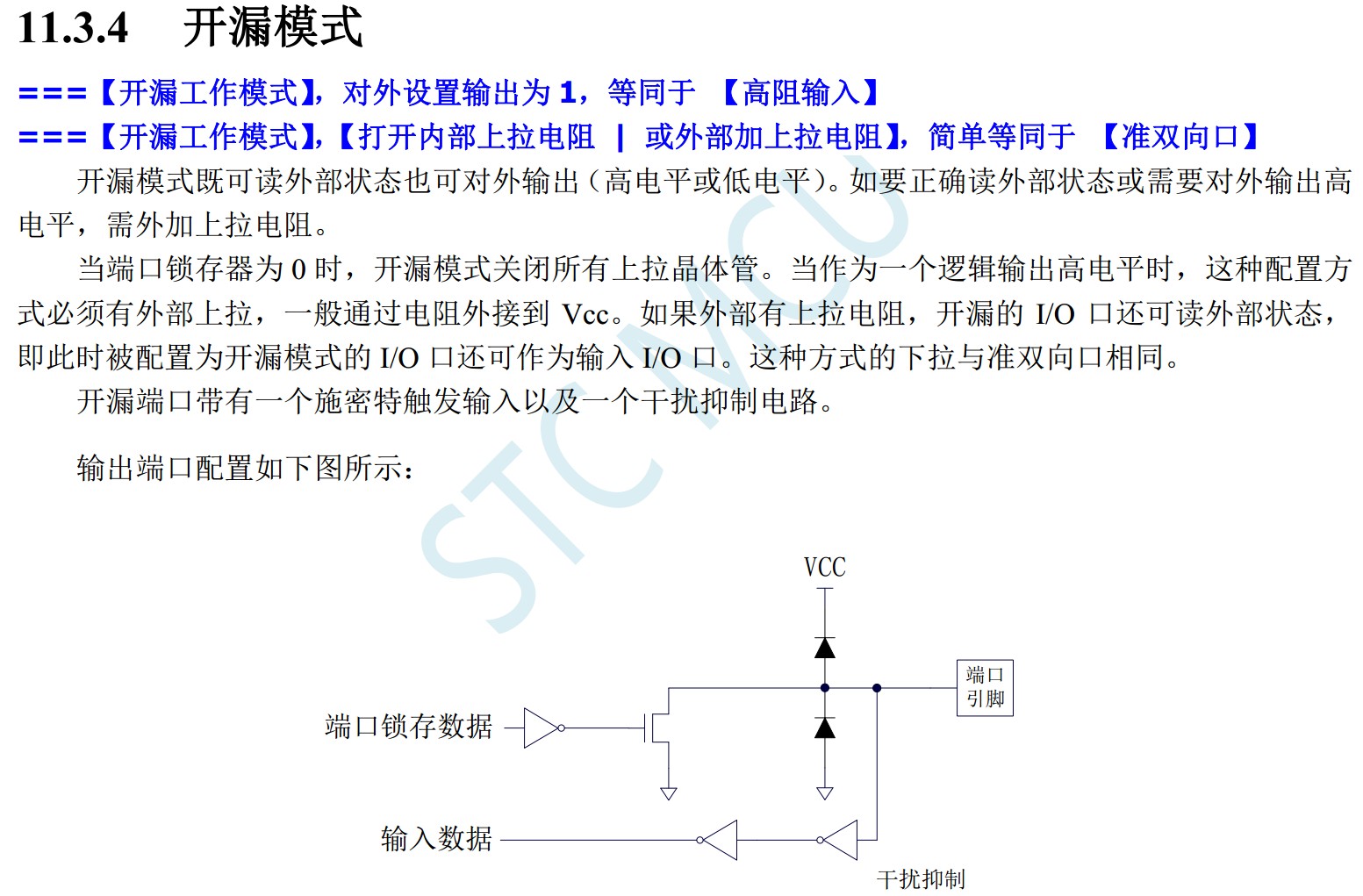

开漏的模式下 IO没有上拉能力，，
如果你输出0的话 会测出来0V
如果你输出1 则看外部电平，此时这个引脚近似高阻，而这个引脚又是光溜溜，，那么电压就是一个虚的电压

逍遥派***

_奶*** 发表于 2024-5-17 16:23
开漏的模式下 IO没有上拉能力，，
如果你输出0的话 会测出来0V
如果你输出1 则看外部电平，此时这个引脚 ...

设置内部上拉电阻：

P0PU = 0xFF;      接上拉电阻


电压应该是确定的吧？

逍遥派***

是不是这个原因？
也就是说，开漏模式下，内部电阻是断开的，不连接，对吧？
内部的上拉电阻好像没有什么意义啊

逍遥派***

实际检测，高阻输入的模式，内部上拉电阻也是自行断开的。
而推挽是不必要用的。
理论上剩下只有准双向能用，经实际检测，不论是否连接内部上拉电阻，电压都是一样的。

是不是可以说：内部上拉电阻是无法使用的，连接内部电阻是假的？

xiangz***

开漏输出属于不稳定状态,通过外部的上拉下拉电阻决定状态,如果一个三极管,E接地,你B接高低电平对C的状态改变是不确定的.

_奶***

逍遥派*** 发表于 2024-5-17 17:04
实际检测，高阻输入的模式，内部上拉电阻也是自行断开的。
而推挽是不必要用的。
理论上剩下只有准双向能用 ...

有一个问题，，你正确配置了么？

或者你用的单片机有这个功能么
