8H8K64U实验箱，V9.6版本和V9.3版本，如何仿真时做串口实验

神***

使用【一箭双雕之USB转双串口】的 2个 USB-CDC转双串口 的典型应用
1，USB-CDC-UART1串口1 对 8H8K64U实验箱V9.6版的
                                          【P3.0, P3.1】下载程序，及仿真
2，USB-CDC-UART2串口2 对STC8H8K64U实验箱的的 串口2，
     串口2的第2组管脚通信，TTL电平【P46/RxD2_2, P47/TxD2_2】
     这样可以方便的用上 STC-ISP V6.94E 的串口助手




仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


硬件USB仿真 +
【串口2】及【串口3】通过【USB转双串口，串口】和电脑通信








STC8H8K64U实验箱，V9.6版本和V9.3版本，
如何仿真，如何做串口实验

数据手册下载

深圳国芯人工智能有限公司-产品_STC8H系列 (stcai.com)

实验箱原理图，例程包 下载

深圳国芯人工智能有限公司-实验箱 (stcai.com)

实验箱V9.3 原理图，例程包 下载


实验箱V9.6原理图，例程包 下载

神***

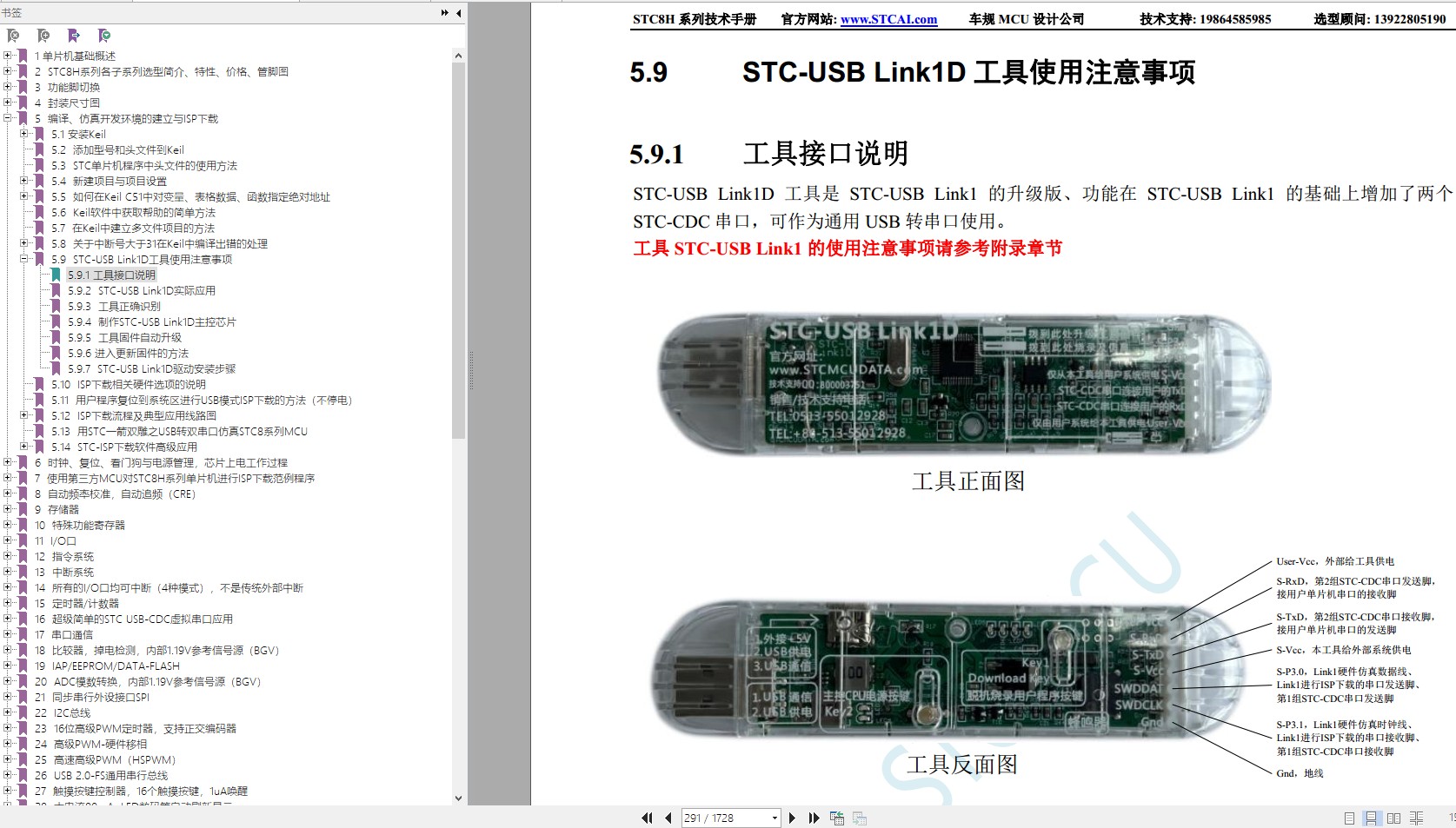

【一箭双雕之USB转双串口】
【USB-CDC转串口1】 用来仿真；
【USB-CDC转串口2】 用来跟MCU的串口通信

仿真时不占用被仿真MCU的串口1，只占用【P3.0, P3.1】
被仿真MCU的串口1可以切换到:
【P3.6, P3.7】,【P1.6, P1.7】,【P4.3, P4.4】


【仿真，烧录】+ 串口通信

使用【一箭双雕之USB转双串口】工具-仿真演示-STC单片机教学视频 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

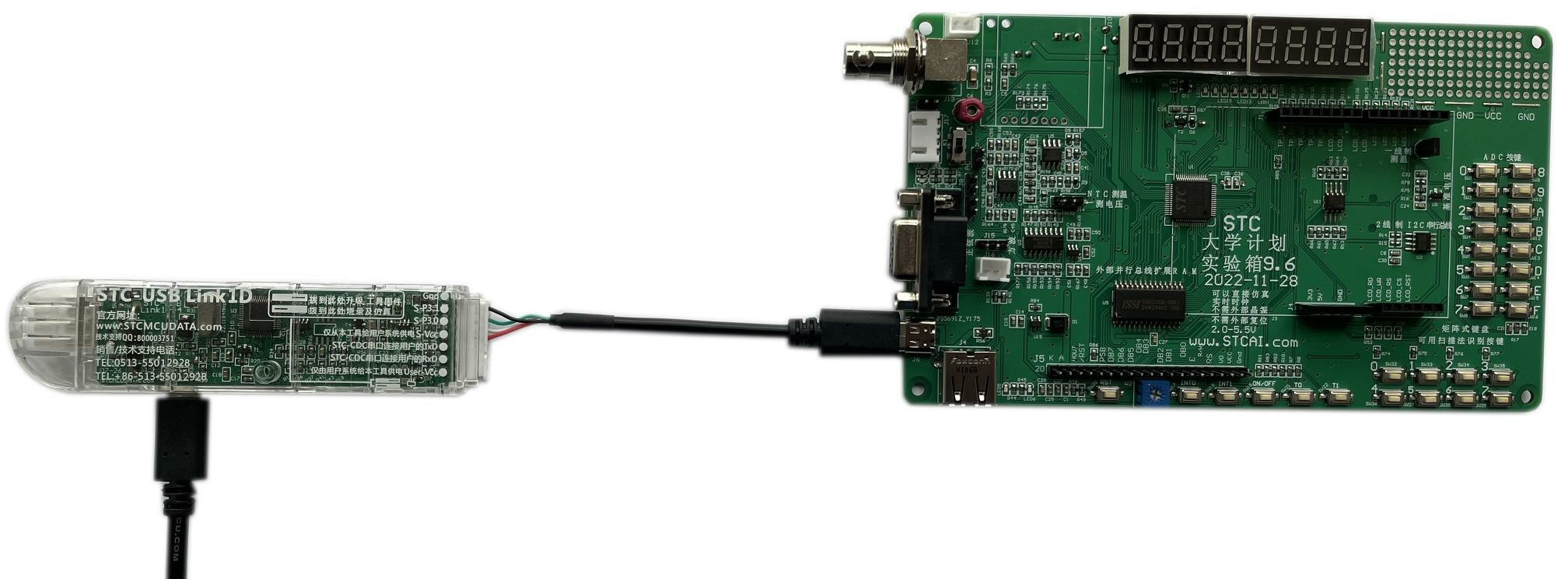

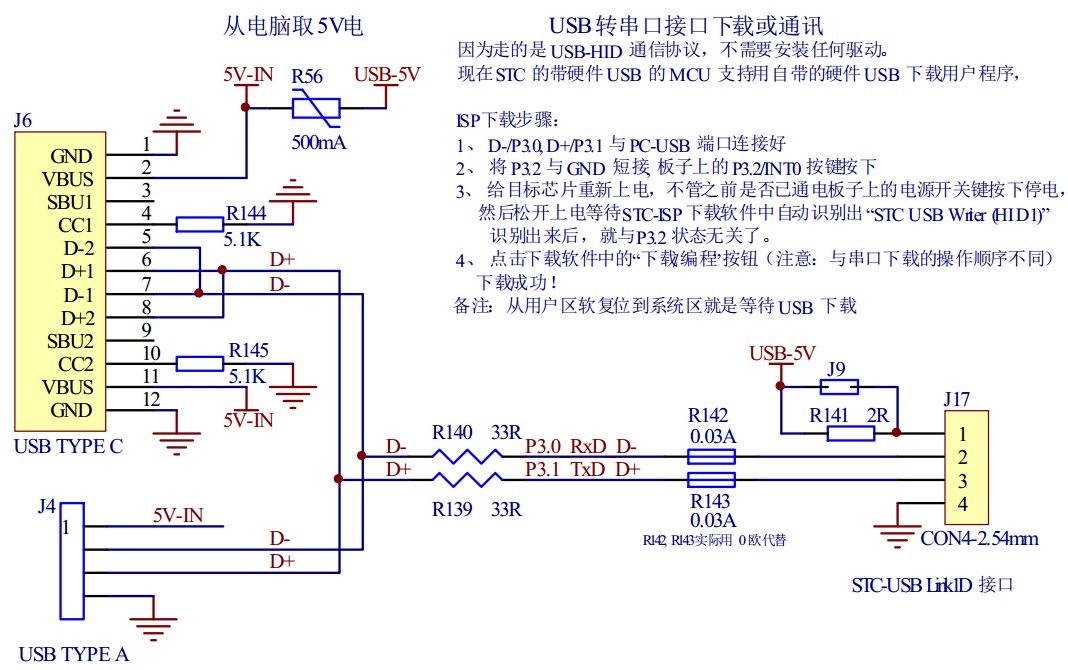

STC8H8K64实验箱V9.6,
USB-TypeA 或 USB-Micro 插头，或 SIP4单排插头【下载，仿真】

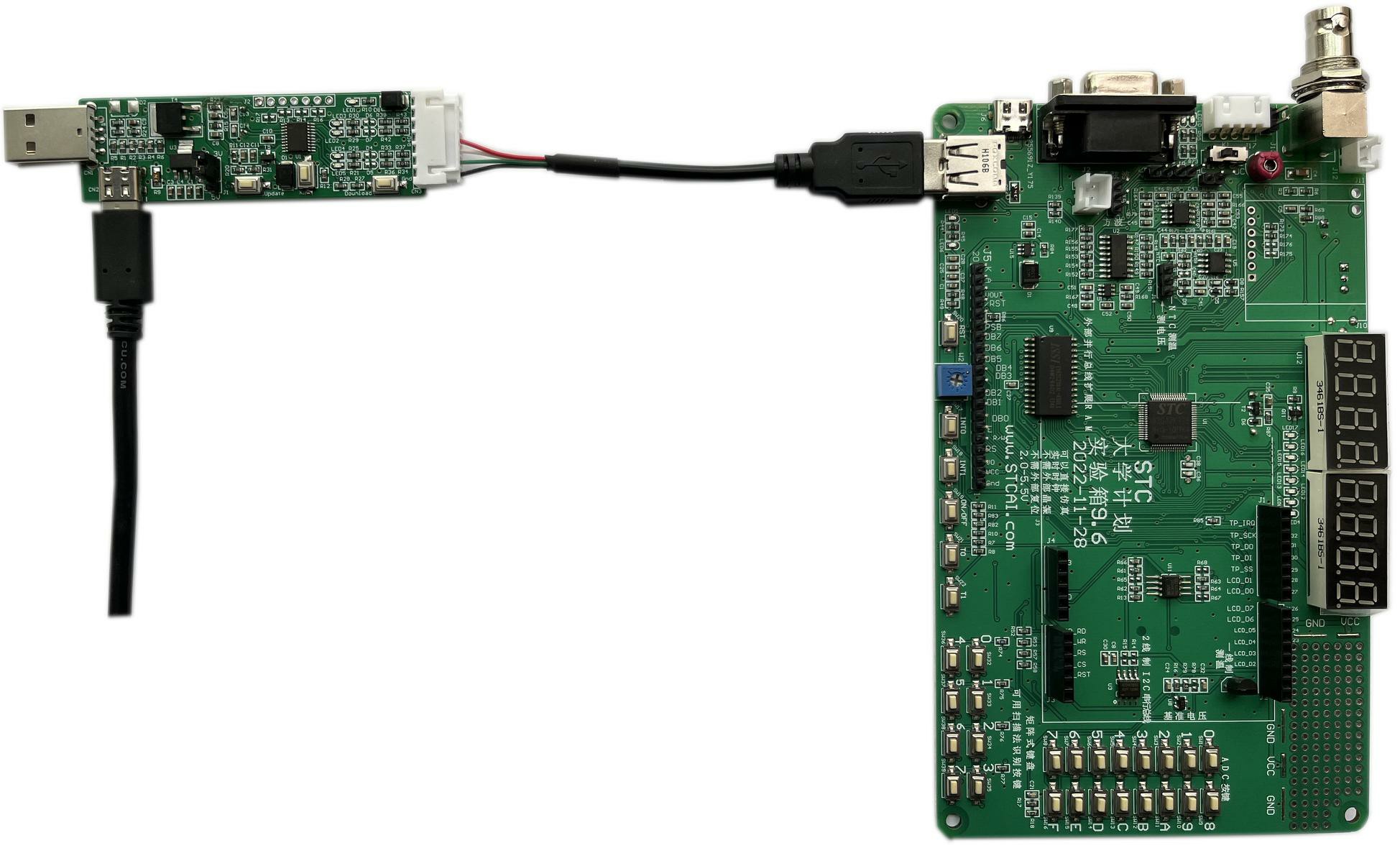

STC8H8K64实验箱V9.3,
