stc8h8k64u采样

大哲*** · 发表于 2024-5-16 19:26:53

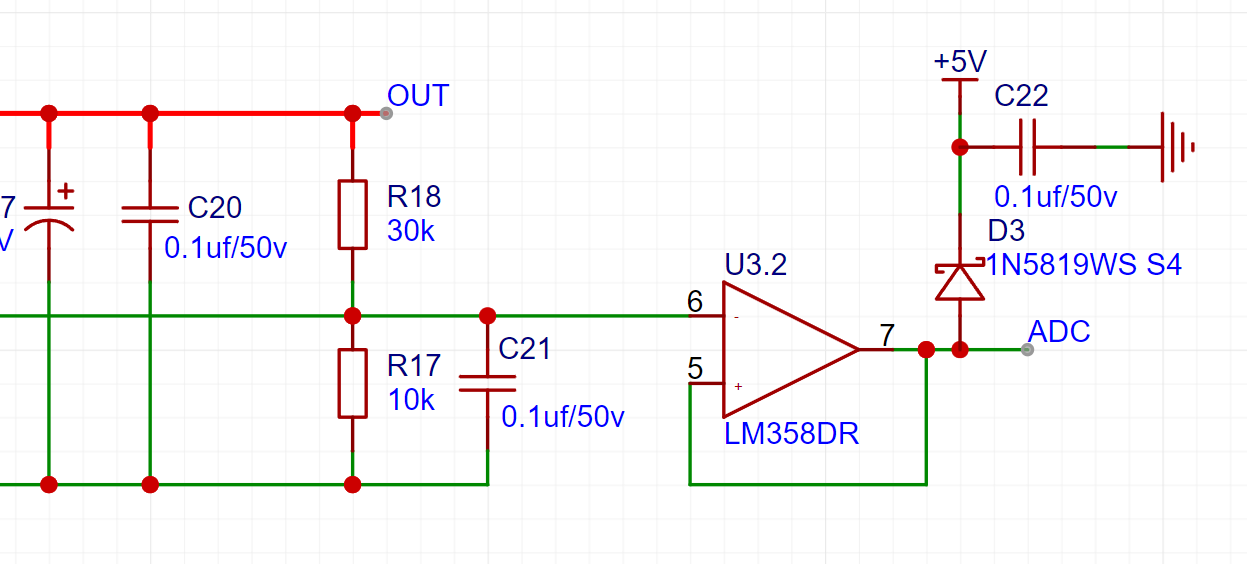

大佬们我这边需要接一个运放做隔离吗，OUT是20V的电压，ADC参考电压是5V

cn*** · 发表于 2024-5-16 20:55:57

运放输出不要超过ADC输入的极限就没事。关键看运放的供电是多少

梁*** · 发表于 2024-5-16 23:21:10

可以不用运放，C21接ADC即可，R17、C21之间再传一个1~2K电阻更好（我常用）。

小*** · 发表于 2024-5-17 07:25:15

这个电压范围确实不需要运放就可以满足

大哲*** · 发表于 2024-5-17 15:51:36

梁工发表于 2024-5-16 23:21
可以不用运放，C21接ADC即可，R17、C21之间再传一个1~2K电阻更好（我常用）。

单片机adc引脚那边我并了一个0.01uf了，也就是说这个0.1uf可以去掉了是吧，串接一个1到2k电阻是为啥呀

大哲*** · 发表于 2024-5-17 15:52:50

小飞侠发表于 2024-5-17 07:25
这个电压范围确实不需要运放就可以满足

我这里运放就是做跟随器用来隔离用的🤔，不做放大

梁*** · 发表于 2024-5-17 17:11:31

大哲*** 发表于 2024-5-17 15:51
单片机adc引脚那边我并了一个0.01uf了，也就是说这个0.1uf可以去掉了是吧，串接一个1到2k电阻是为啥呀 ...

作用：限流保护。

大哲*** · 发表于 2024-5-17 18:47:00

梁*** 发表于 2024-5-17 17:11
作用：限流保护。

了解了

STC工*** · 发表于 2024-5-23 08:38:27

楼主那个IN5819 是干嘛用的？？即便要用不应该是反接的吗？你这样接对吗？

电子DI*** · 发表于 2024-5-23 08:43:15

STC工*** 发表于 2024-5-23 08:38
楼主那个IN5819 是干嘛用的？？即便要用不应该是反接的吗？你这样接对吗？

二极管钳位
