OLED12864和12832的疑惑

karl***

STC8G1K17A 8pin芯片，此为手头的单片机。
买了个OLED12832，0.91'，SSD1306芯片，例程里给的是软件IIC，测试了一下显示正常。

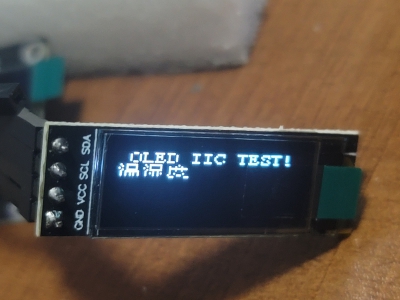

找了个硬件IIC的OLED12864例程，测试发现字符都被压缩压扁了一半，也就是说16点阵的汉字，变成16*8了，只显示了2、4、6、8、10、12、14、16这8行，字扁了一半。如下图


看这两个例程，硬件IIC也是在软件IIC的基础上改的，对比了半天也没有找出问题所在。
于是又买了个OLED12864，0.93'，也是SSD1306芯片，测试用硬件IIC例程显示正常！


我就觉得很奇怪了，难道这两个OLED的显存页面不一样？

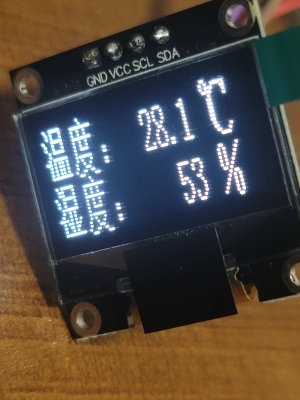

我又用OLED12832的软件IIC例程去测试OLED12864，结果显示的内容是显示一行空一行，也是只显示了2行汉字！也就是说每个汉字变成了16*32了，12864也只能显示2行汉字了。如图


下面把硬件例程和软件例程的OLED显示部分上传上来给大家看看，有没有哪位能帮我这个初学菜鸟找出问题所在？多谢！
STC8G_OLED.rar (5.31 KB, 下载次数: 92)

2024-5-14 23:24 上传

点击文件名下载附件

SHT31W204.rar (7.31 KB, 下载次数: 79)

2024-5-14 23:24 上传

点击文件名下载附件

xxxe***

疑惑在哪了

karl***

xxxe*** 发表于 2024-5-14 23:08
疑惑在哪了

刚才没编辑完

xxxe***

OLED12832肯定比OLED12864少显示一半啊，从你的图片上看明显就是只能显示显存中0、2、4、6行，你每次换行的时候就不能用y+1了，得y+2，或者直接写0、2、4、6这四行

karl***

xxxe*** 发表于 2024-5-15 00:18
OLED12832肯定比OLED12864少显示一半啊，从你的图片上看明显就是只能显示显存中0、2、4、6行，你每次换行的 ...

这两个OLED用的都是SSD1306芯片啊，显存都是128*64的，只是12832只用了一半显存吧？
我的例程都是只显示两行字符，也就是32行点阵。
我的理解是，前一半显存不都是一样的吗？为什么显示出来不一样？
从程序里我看不出驱动12864和12832有什么不同。
除了一个是硬件IIC一个是软件外，写OLED屏幕的子程序几乎都是一样的，显存都是8页，每页都是8*128，也就是半行16点阵的汉字，12864用了8页（4行汉字）缓存，12832只用了前4页（2行汉字）缓存吧？

todd***

xxxe*** 发表于 2024-5-14 23:08
疑惑在哪了

汉字扁了，只剩下一半

so***

这和点阵字没关系吧

karl***

so*** 发表于 2024-5-15 10:22
这和点阵字没关系吧

测试时我只是换了个屏，没有动程序。点阵OLEDFONT.H用的是同一个文件。我现在只能是猜想12832并不是简单的只用了12864的前一半显存，点阵和显存的对应关系不对。但是我没有从程序中找出不同。

xxxe***

以前还真没玩过12832的屏，都是玩12864的屏。又研究了一下，我觉得应该是oled屏初始化里设置的问题了，你试试把oled12832屏可以正常运行的程序中的OLED_Init(void)函数中
   OLED_WR_Byte(0xa8,OLED_CMD);//设置驱动路数
   OLED_WR_Byte(0x1f,OLED_CMD);
之中的0x1f改为0x3f，编译后看12864的屏显示是否正常了

karl***

xxxe*** 发表于 2024-5-15 12:30
以前还真没玩过12832的屏，都是玩12864的屏。又研究了一下，我觉得应该是oled屏初始化里设置的问题了，你试 ...

我的目的是用硬件IIC驱动12832的屏，所以我去把左边的这个12864硬件IIC程序的0x3f改成了0x1f，显示结果还是扁字，但是向下移动了一行（16点）
换成12864的话，是正常显示但是向下移动了两行（32点）。


感觉确实很可能是初始化的参数不对，但两个程序的OLED初始化代码相差比较大，软件IIC的代码还没有详细注释，不知道每个参数是什么意思。
