【144MHz-PWM + PWM硬件移相】,STC8H2K08U高速HSPWM使用问题|已提供完整程序

dengz***

【144MHz-PWM + PWM硬件移相】
STC8H2K08U高速HSPWM使用问题需支援
STC8H2K32U高速HSPWM使用问题需支援

梁***

/*************        功能说明        **************
先别修改程序, 直接下载"pwm.hex"测试, 下载时选择主频24MHz.

如果启动外部晶振, 请接24MHz的晶振.
如果接12MHz晶振, PWM配置函数要相应修改USBCLK设置.

使用高速PWM(HSPWM)方式操作PWMAPS5、PWMAPS6.
PWM时钟选择PLL时钟144MHz, PWM周期为2400个时钟，PWM频率为60KHz.

例子输出IO:
PWMAPS6  PWMAPS5
P1.5     P1.3
******************************************/



01C-HSPWMA-PS5-PS6输出P1口.rar (57.4 KB, 下载次数: 242)

2024-5-15 18:25 上传

点击文件名下载附件

神***

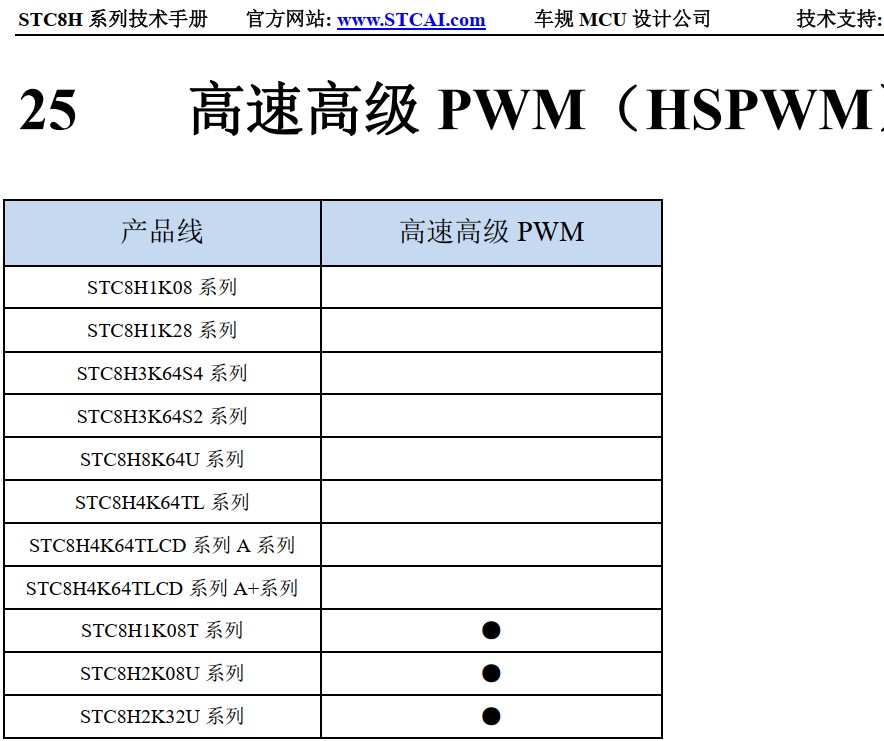

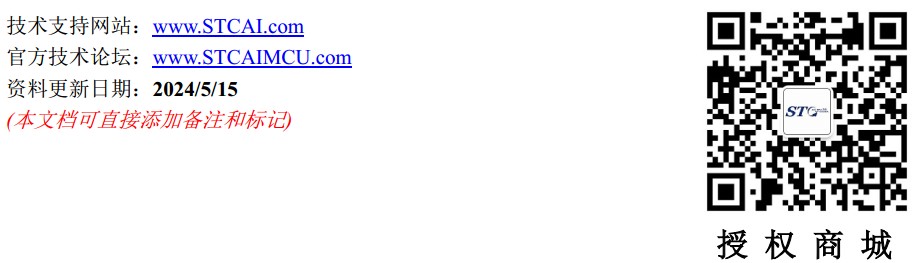

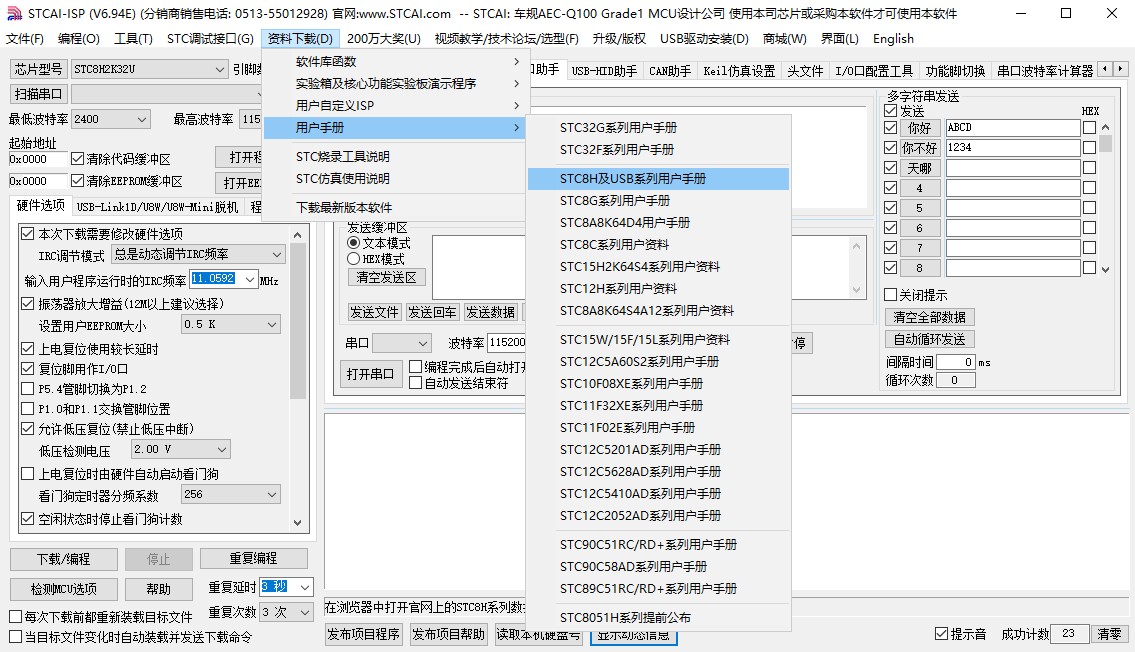

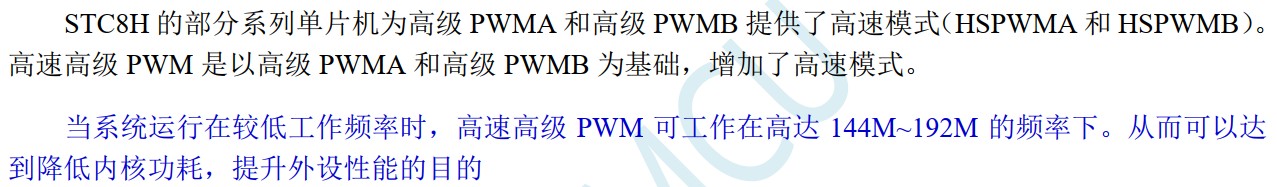

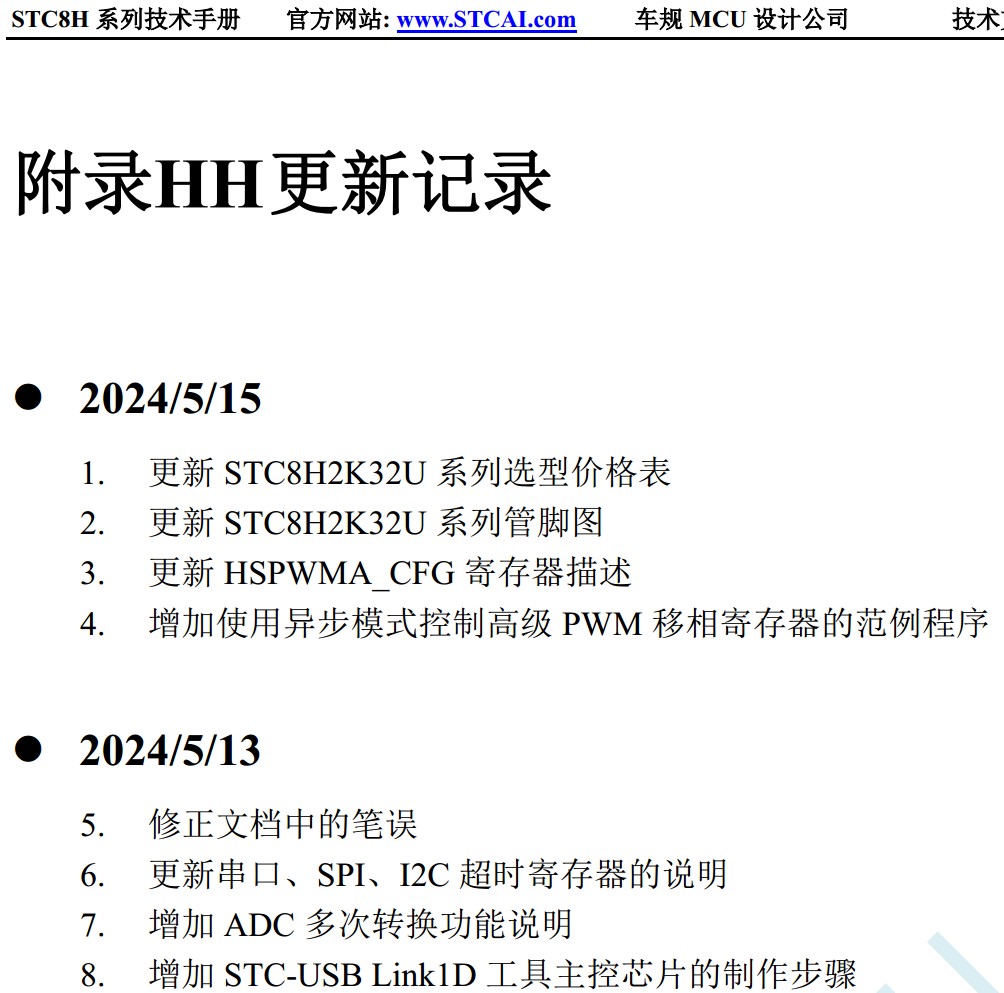

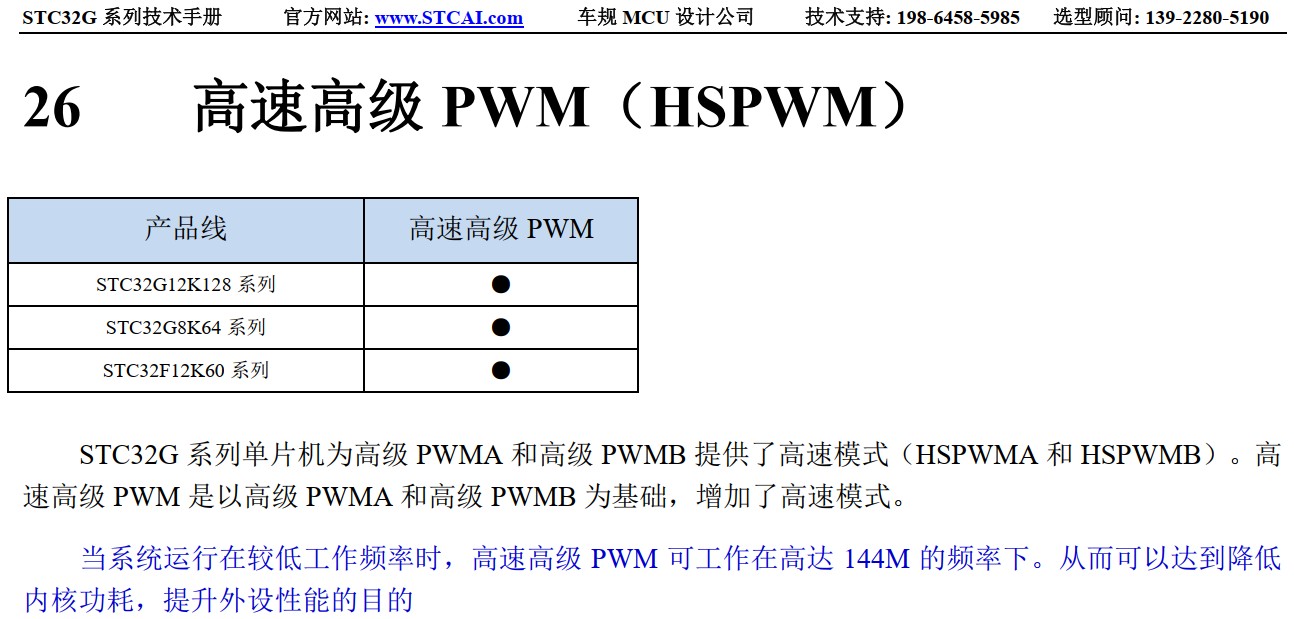

STC8H系列最新数据手册，2024/5/15版














STC8H2K08U【144MHz-PWM + PWM硬件移相】
STC8H2K32U【144MHz-PWM + PWM硬件移相】
【144MHz-PWM + PWM硬件移相】

神***

可以组合使用的


MDU32C实用函数库上线了！包含浮点加减乘除法及数制转换, 全线提速! - 软件库函数/原理图库/PCB库/最小包装 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

dengz***

神*** 发表于 2024-5-14 11:28
可以组合使用的

套上异步读取寄存器就没法运行，PWMA1-4没问题，5和6运行不了，是否能提供一份PWMAPS5和PWMAPS6使用高速时钟的测试demo？

电子DI***

虽然超纲了,但是可以用   HSPWMA_CFG的bit4切换新旧寄存器间接访问
用新的寄存器之前HSPWMA_CFG写入0x13，旧的写入0x03即可

age***

pro***

梁*** 发表于 2024-5-15 18:25
/*************        功能说明        **************
先别修改程序, 直接下载"pwm.hex"测试, 下载时选择 ...

梁工 可以提供一个互补对称带死区的时钟36m  pll144m的测试程序吗，谢谢

梁***

pro*** 发表于 2025-2-19 14:30
梁工 可以提供一个互补对称带死区的时钟36m  pll144m的测试程序吗，谢谢

#define MAIN_Fosc                36000000UL        //定义主时钟
#include        "..\STC8Hxxx.h"


/*************        功能说明        **************
先别修改程序, 直接下载"pwm.hex"测试, 串口下载时输入主频36MHz.
使用高速PWM(HSPWM)方式操作.
PWM时钟选择PLL时钟144MHz, PWM周期为2400个时钟，PWM频率为60KHz.

例子输出IO:
PWM4N PWM4P    PWM3N PWM3P    PWM2N PWM2P    PWM1N PWM1P
P1.7  P1.6     P1.5  P1.4     P1.3  P5.4     P1.1  P1.0
******************************************/



01B-HSPWMA-4对互补PWM输出P1口.rar (60.45 KB, 下载次数: 23)

2025-2-20 16:12 上传

点击文件名下载附件

pro***

梁*** 发表于 2025-2-20 16:12
#define MAIN_Fosc                36000000UL        //定义主时钟
#include        "..\STC8Hxxx.h"

梁工  不知道为啥 我用AI8H2K32U的芯片上测试没有输出
