求助：产生8组可程控PWM，每组PWM依次顺延1/8周期？| 144MHz-PWM 硬件移相 ？

zgy_ch***

大家好！刚了解STC8H/STC32G系列单片机，软件还没接触。
用STC8H/STC32G产生8组可独立程控占空比的高速PWM信号。

希望每组PWM依次顺延1/8周期，
每组的PWMH、PWML有死区，死区也可以程控，
想用STC8H/STC32G做8相交错BUCK降压电路的主控。

不知STC8H/STC32G系列单片机是否可以胜任？
不知如何编程？请熟悉的工程师指教！

神***

帮研究下 【PWM硬件移相】能干啥


STC8H2K32U, STC8H2K08U 系列，

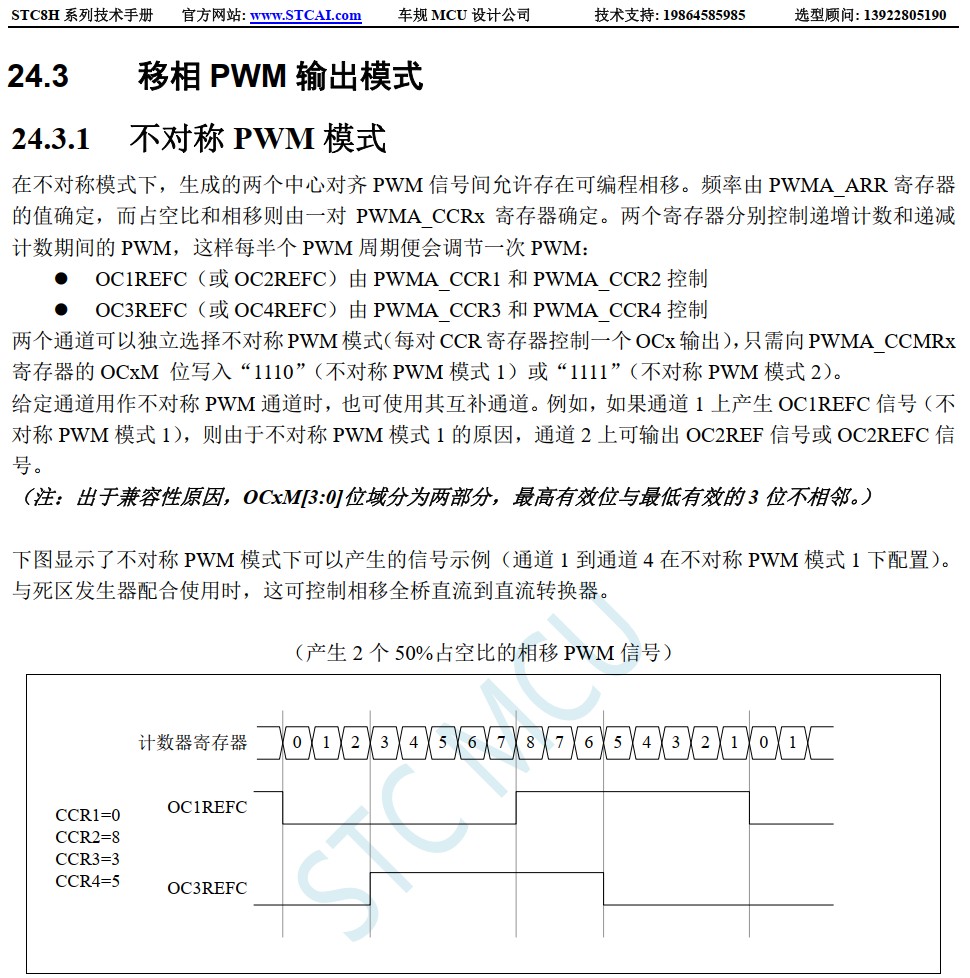

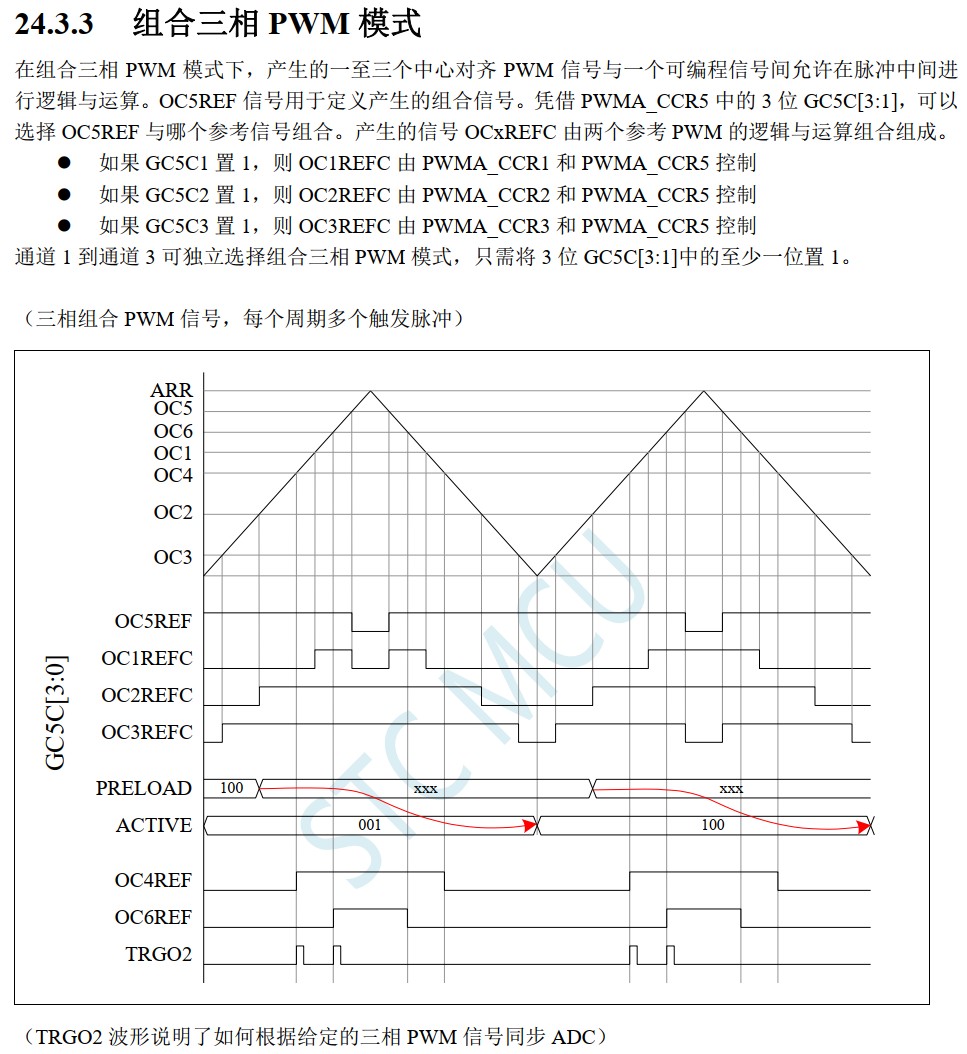

都可以144MHz-PWM, 4路PWM硬件移相

用2个STC8H2K32U搞定 ？

神***

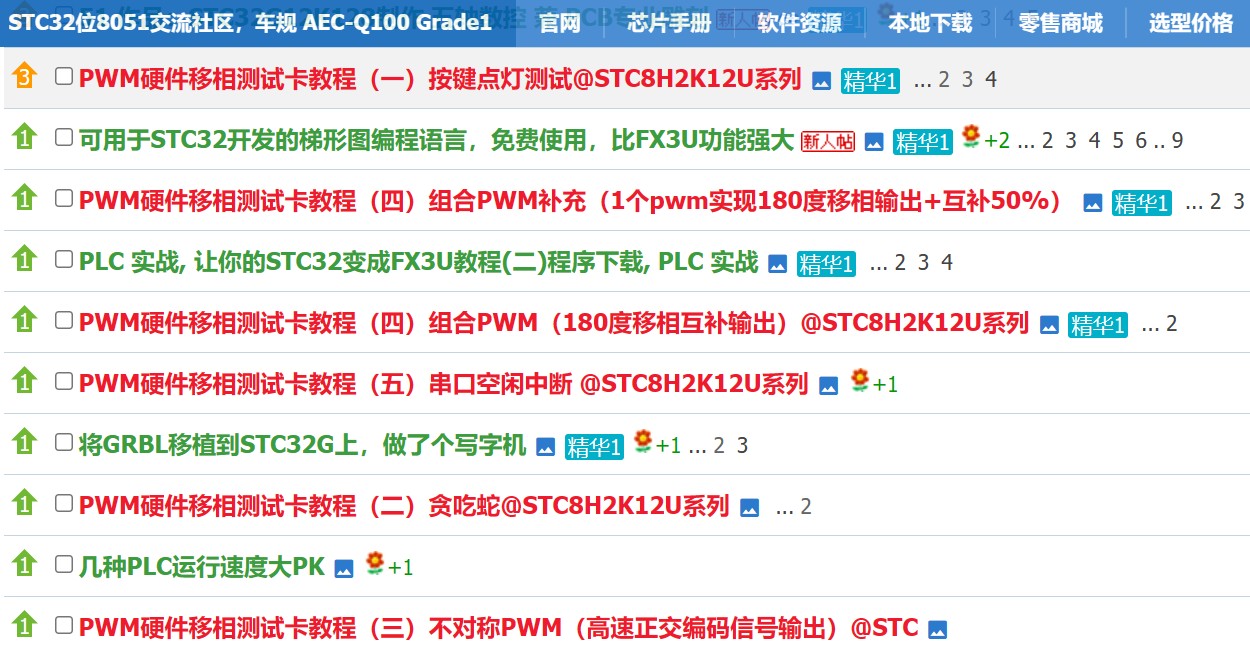

工控板，PLC，STC8/STC32实现 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

梁***

不明白你的需求描述，能画个信号图配合说明一下吗？
另外，BUCK为什么要交错？

zgy_ch***

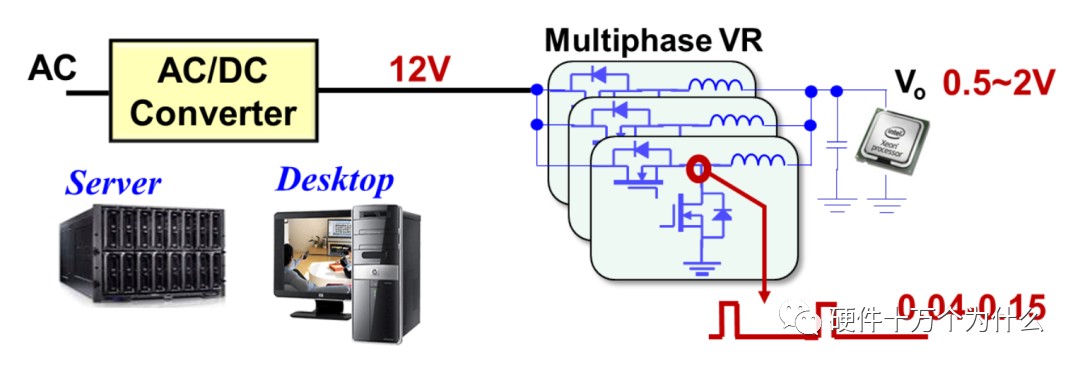

多相交错BUCK降压电路常用，就是多个BUCK并联
（输入连在一起、输出也连在一起）提供大电流。
这样做不光能够降压扩流，还能降低每项功率器件的额定值，
降低电感的体积和制作难度，显著提高输出纹波频率、降低纹波幅值。


有利于散热和滤波。

zgy_ch***

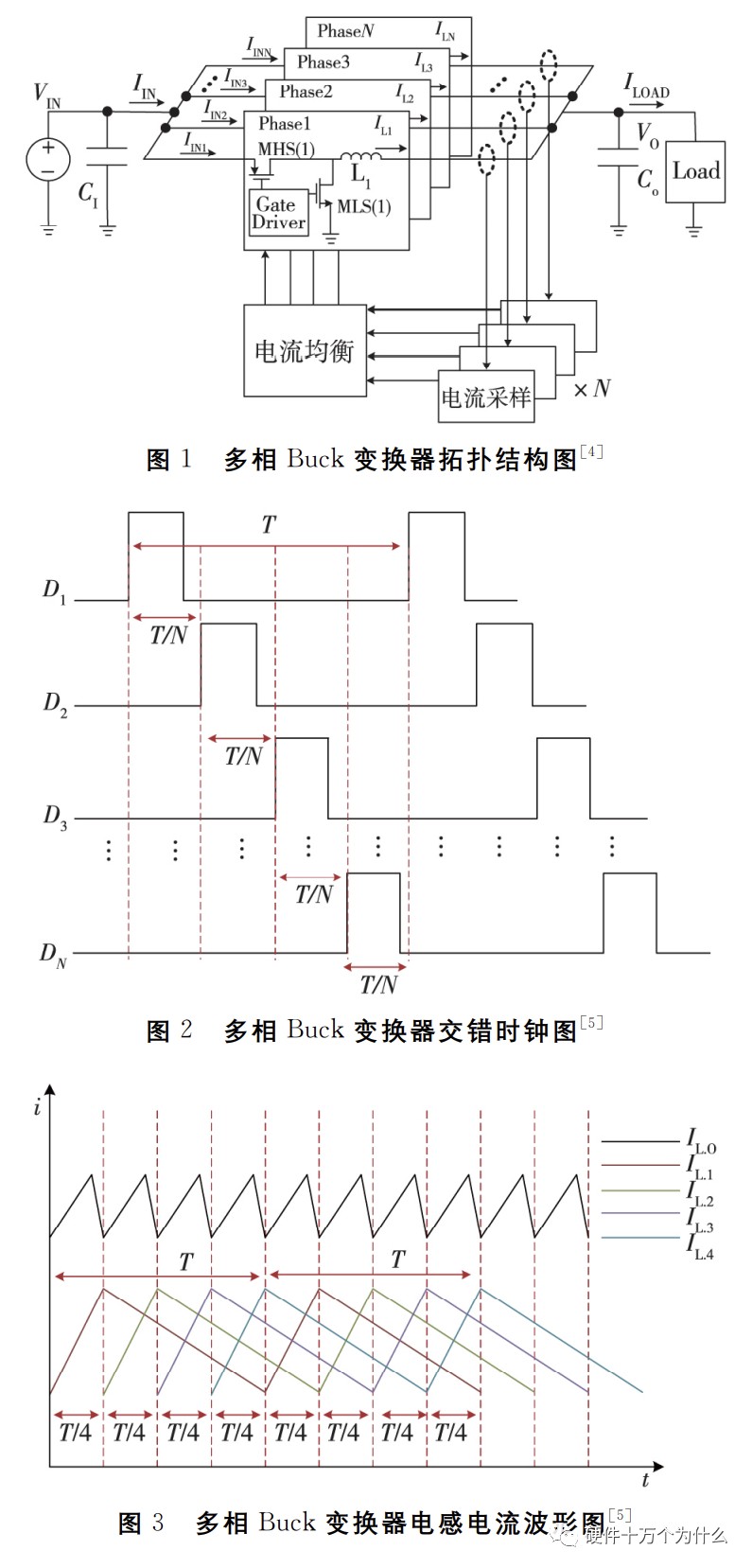

由下面几个图可以看出，输出纹波提高频率、降低了幅值。

梁***

zgy_ch*** 发表于 2024-5-12 22:32
由下面几个图可以看出，输出纹波提高频率、降低了幅值。

明白了，有波形一看就明白啦！
STC32G没法输出这样的波形。

STC8A8K64D4的  8路15位增强型PWM，可以实现这样的波形。
STC8G2K64S4的45路15位增强型PWM，可以实现这样的波形。

zgy_ch***

梁*** 发表于 2024-5-15 20:55
明白了，有波形一看就明白啦！STC32G没法输出这样的波形，STC8A8K64D4的8路增强型PWM、STC8G2K64S4的45 ...

谢谢！我先看看这两款单片机的资料。发现STC单片机的运行时钟还不够高，对于PWM波存在分辨率和频率的矛盾。同时还希望如图中，PWM波的正向脉宽能够大于T/4（小于T/2），可以增加调压范围。

梁***

zgy_ch*** 发表于 2024-5-16 19:38
谢谢！我先看看这两款单片机的资料。发现STC单片机的运行时钟还不够高，对于PWM波存在分辨率和频率的矛盾 ...

PWM最高时钟的是STC32F系列的，288MHz，但是要发出逐个有相移的PWM，又办不到。

zgy_ch***

梁*** 发表于 2024-5-16 23:13
PWM最高时钟的是STC32F系列的，288MHz，但是要发出逐个有相移的PWM，又办不到。 ...

谢谢梁工！我请教一个问题。STC32G12K64、STC32G12K128、STC32G8K48、STC8H2K32U、STC8H2K64U、STC8H2K12U、STC8H2K18U这几款单片机都有144MHz的PWM时钟，速度够了，想用，想用2片或3片单片机由上位单片机进行定时控制。用2片单片机时每片发出4路顺序相移1/8周期的PWM脉冲，听说1片单片机只能发出3路相移PWM脉冲，不知正确否？如用3片单片机时，各单片机依顺序发出3路、3路、2路的相移1/8周期的PWM脉冲。这样合起来实现8路相移1/8周期的PWM脉冲。
