STC8H试验箱学习记录

lez***

89C51熟悉一遍了，开始学习8H

lez***

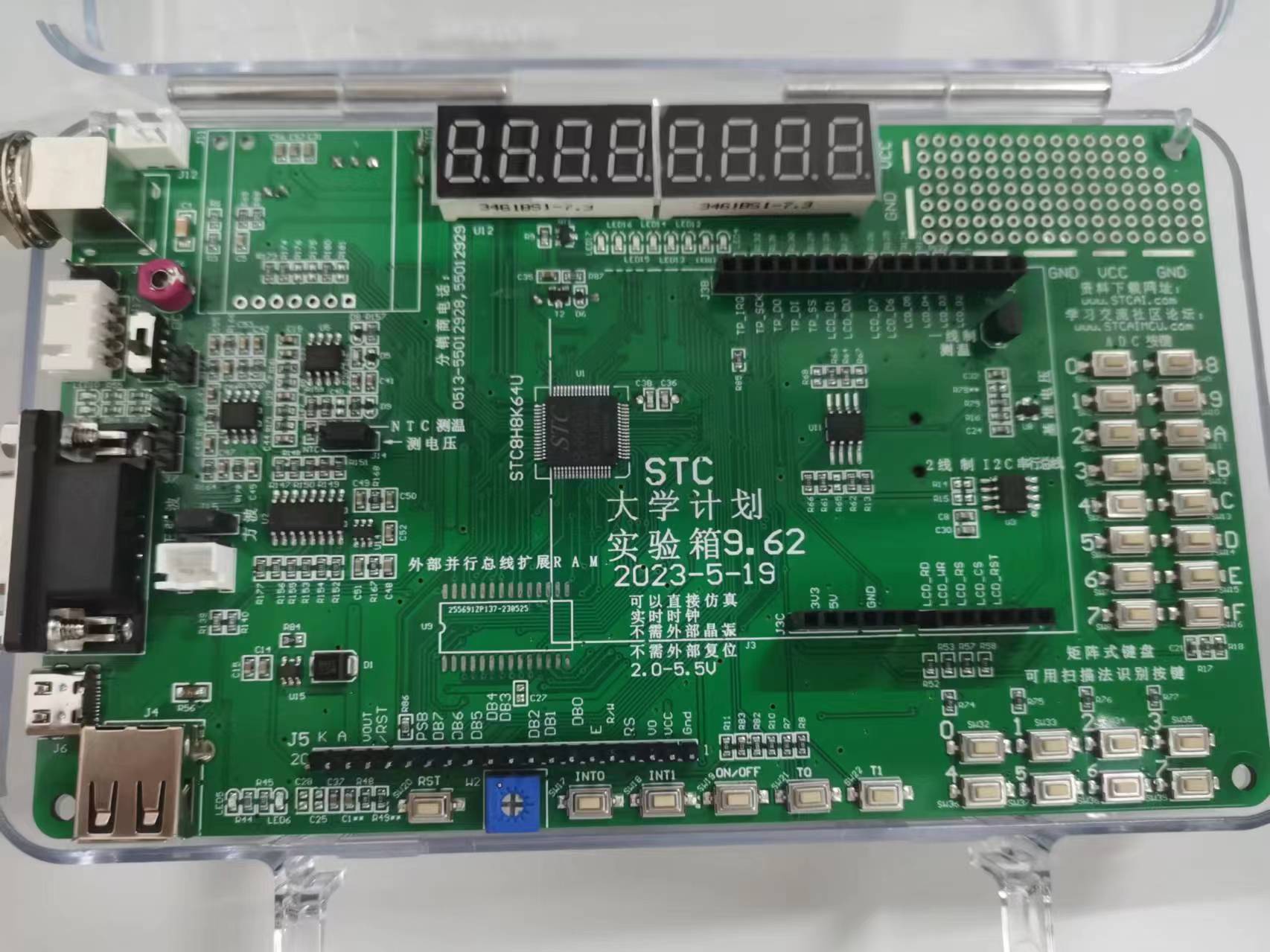

先上试验箱图片，感谢STC。

lez***

#include "../STC8H.h"
#include "delay.h"

void main(void)
{
    unsigned char i;
    P6M0 = 0x00; P6M1 = 0x00;
    P4M0 = 0x00; P4M1 = 0x00;
    P40 = 0;

    while(1)
    {
       for(i = 0; i<8; i++)
       {
           P6 = ~(0x01 << i);
           delay_ms(200);
       }
    }

先来个流水灯，成功点亮，查看官方例子，用的是数组查表的方法，感觉查表的方法应该比这个运算要快一些。不过点灯的话就无所谓了。

lez***

第二，定时器

ISP生成的定时器代码中没有开中断，开启EA后不能运行，查看手册和官方例子，ET0没有打开，打开后正常运行。

void Timer0_Init(void)                //1毫秒@11.0592MHz
{
        AUXR |= 0x80;                        //定时器时钟1T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xCD;                                //设置定时初始值
        TH0 = 0xD4;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
}


#include "../STC8H.h"
#include "stc8h_timer.h"

unsigned int count;

void main(void)
{
    P6M0 = 0x00; P6M1 = 0x00;
    P4M0 = 0x00; P4M1 = 0x00;
    P40 = 0;
    Timer0_Init();
    ET0 = 1;
    EA = 1;
    while (1)
    {
        if(count >= 1000)      //  1毫秒@11.0592MHz  1000 次为一秒
        {
        count = 0;
        P67 = ~P67;
        }
    }
}


void Time0_ISR() interrupt     TMR0_VECTOR//定时器0中断函数
{
    count++;
}

lez***

三，数码管

官方的例子数码管编码取反和位选那里（7-位置）不好理解，容易混淆，既然查表了，还要取反再做其他运算，和流水灯的查表就违背了， 这样流水灯还不如用循环。

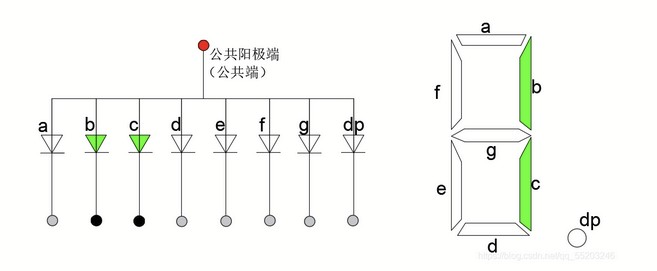

找了个数码管的原理图，重新编码了一下，显示函数逻辑就清晰了。

#include "../STC8H.h"
#include "stc8h_timer.h"

//共阳数码管编码0-16，最后一个位熄灭状态， 高位 dp g f e d c b a 低位
unsigned char code display_array[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,
                                    0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff};

unsigned char code display_we[]={0x7F, 0xbf, 0xdf, 0xef,0xf7, 0xfb, 0xfd, 0xfe};      //位码


typedef struct
{
    unsigned char hour;     //时
    unsigned char minute;    //分
    unsigned char second;   //秒
}Timetype_t;

Timetype_t Time_count = {23, 59, 57};

unsigned int g_scanflag;    //刷新时间标志位
unsigned char g_display_index; //显示位索引
unsigned char Ledbuff[6];   //显示缓存
bit g_bms;  //1毫秒标志

void displayrtc(void)
{
    if(Time_count.hour >= 10)
    {
        Ledbuff[0] =  Time_count.hour / 10;
    }
    else
      Ledbuff[0] = 16;  //编码数组最后一个，熄灭状态，0xFF

    Ledbuff[1] = Time_count.hour % 10;
    Ledbuff[2] = Time_count.minute / 10;
    Ledbuff[3] = Time_count.minute % 10;
    Ledbuff[4] = Time_count.second / 10;
    Ledbuff[5] = Time_count.second % 10;
}


void rtc (void)
{
    if (++Time_count.second >= 60)
    {
        Time_count.second = 0;
        if (++Time_count.minute >= 60)
        {
            Time_count.minute = 0;
            if (++Time_count.hour >= 24)
            {
                Time_count.hour = 0;
            }
        }
    }
}

void displayscan(void)
{
   P7 = display_we[g_display_index];
   P6 = display_array[Ledbuff[g_display_index]];
   g_display_index++;
   g_display_index %= 6;
}

void main(void)
{


    P6M1 = 0xff;   P6M0 = 0xff;   //设置为漏极开路(实验箱加了上拉电阻到3.3V)
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    Timer0_Init();
    ET0 = 1;
    EA = 1;

    rtc();
    displayrtc();


    while (1)
    {
        if(g_bms)
        {
            g_bms = 0;
            if(++g_scanflag >= 1000)    //1秒刷新一次时间
            {
                g_scanflag = 0;
                rtc();
                displayrtc();

            }
        }
    }
}


void Time0_ISR(void) interrupt     TMR0_VECTOR//定时器0中断函数
{
    displayscan();
    g_bms = 1 ;
}

lez***

可以跑时间了

lez***

四。T0做外部计数器

我只配置了T0，T1同理就没有配置，试的过程中发现   P3.4,P3.5 不使能内部4.1k上拉电阻，也能用，当然还是参考手册，设置为上拉4.1K电阻。
同时注意到初始值都设置为0xff，试了下我把低位改成0XFe,测试现象按两次才会才会进入一次中断。

#include "../STC8H.h"

void main(void)
{
    P0M0 = 0x00; P0M1 = 0x00;
    P1M0 = 0x00; P1M1 = 0x00;
    P2M0 = 0x00; P2M1 = 0x00;
    P3M0 = 0x00; P3M1 = 0x00;
    P4M0 = 0x00; P4M1 = 0x00;
    P5M0 = 0x00; P5M1 = 0x00;
    P6M0 = 0x00; P6M1 = 0x00;
    P7M0 = 0x00; P7M1 = 0x00;

    P3PU = 0x30;            //P3.4,P3.5使能内部4.1K上拉电阻
    P40 = 0;

          AUXR |= 0x80;                        //定时器时钟1T模式
    TMOD = 0;                        //设置定时器模式
    TL0 = 0xff;                                //设置定时初始值
    TH0 = 0xff;                                //设置定时初始值
    TMOD = 0X04;
    TF0 = 0;                                //清除TF0标志
    TR0 = 1;                                //定时器0开始计时
    ET0 = 1;

    INTCLKO &= 0xfe;       //T0不输出时钟

    EA = 1;
    while (1)
    {

    }
}


void Time0_ISR(void) interrupt     TMR0_VECTOR//定时器0中断函数
{
    P6= ~P6;
}

lez***

好久没有更新了，今天把写好的例程发一下

lez***

五。在时间片调用中增加了一个UART2发送给电脑测试，

void UartInit(void)
{
    COMx_InitDefine uartinfo;
    uartinfo.UART_Mode = UART_8bit_BRTx;
 uartinfo.UART_BRT_Use = BRT_Timer2;
    uartinfo.UART_BaudRate = 115200L;
    uartinfo.UART_RxEnable = ENABLE;
    uartinfo.Morecommunicate = ENABLE;
    uartinfo.BaudRateDouble = DISABLE;

    UART_Configuration(UART2, &uartinfo);

    NVIC_UART2_Init(ENABLE, Priority_1);
    UART2_SW(UART2_SW_P46_P47);
}

void testuart2(void)
{
    PrintString2("Test uart2 !\r\n");

复制代码

配置串口2使用了库函数，在主函数中每5秒调用测试函数

lez***

六。矩阵按键   行列扫描返回端口数值，然后 采用论坛三行代码，返回键值后判断按键简单点灯灭灯测试效果，主函数每20毫秒扫描一次，可以正常点亮熄灭，健壮性有待后续验证。

#define KEY P0

static void KeyDelay(void)
{
  _nop_();
  _nop_();
  _nop_();
  _nop_();
  _nop_();
}

static unsigned char KeyScan()
{
    unsigned char keynum = 0xff ;

        KEY = 0xf0;
        KeyDelay();
        keynum = KEY & 0xf0;

        KEY = 0x0f;
        KeyDelay();
        keynum |= (KEY & 0x0f);
//    keynum = keynum ^ 0xff;
    return keynum;
}


unsigned char  KeyVal(void)
{
        static unsigned char s_keyStateLast;
    static unsigned char s_keyStateNow;
    unsigned char keyval=0;
           unsigned char readKeyPort=0;

        readKeyPort = (KeyScan()) ^ 0xff;           //1111 11111
        s_keyStateNow = readKeyPort & (readKeyPort ^ s_keyStateLast);
        s_keyStateLast = readKeyPort;

    keyval = s_keyStateNow;
    return keyval;
}


void MatrixKey(void)
{

    unsigned char key =KeyVal();

    if (key == 0x81)
        P65 = 0;
    if (key== 0x82)
        P65 = 1;
    if (key == 0x84)
        P66 = 0;
    if (key == 0x88)
        P66 = 1;
    if (key == 0x41)
        P67 = 0;
    if (key == 0x42)
        P67 = 1;
 }

static Task_t g_task[] =
{
  //状态  计数  重装   函数
  {0,20, 20,MatrixKey},
          /* Add new task here */

};
