直接用降龙棍和屠龙刀开发板测试NTC温度读取，误差怎么这么大|外围LED电路影响

Tui***

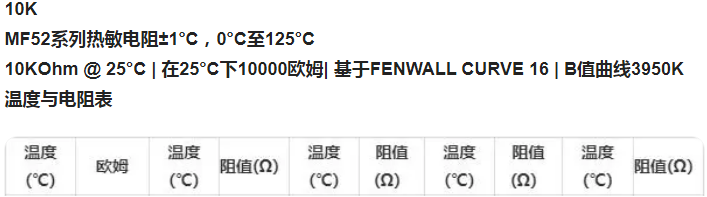

为了检查我在网上买的NTC（10K@3950，火柴头型）的准确性，分别用屠龙刀和降龙棍进行验证。结果读到的ADC值查表对应的温度值误差5℃以上。现在深圳室温差不多为27~28℃，读到的ADC值约为2210~2230，查表对应的温度值为20~22℃之间。不知是元器件的问题还是电路连接的问题。ADC入口既没有串电阻，也没有并联电容，我想也不应该差这么多。请大家帮忙诊断一下。


中断方式读取P10通道（ADC0）程序：
//全局变量
u16 ADC_VAL=0；

void ADC_Init( void )
                {
                        P1M0 = 0x00;                                         //设置P10为高阻输入
                        P1M1 = 0x01;
                        ADC_CONTR |=0x00;     //ADC通道选择。通道0(P10)
                        ADCTIM = 0X3F;                                        //
                        ADCCFG = 0X2F;                                        //数据右对齐，时钟选择位SYSCLK/2/16最慢
                        ADC_POWER = 1;                                        //打开adc电源
                        EADC = 1;                                                    //打开ADC中断
                        ADC_START = 1;                                        //开启ADC转换
                }

                void ADC_Isr(void) interrupt 5
                {
                        ADC_FLAG = 0;                                                //清空读取标志位
                        ADC_VAL = (u16)((ADC_RES << 8) + ADC_RESL);        //读取adc的数值
                        ADC_START = 1;                                        //继续开启ADC转换
                }

电子DI***

1.先用万用表测量下adc引脚的电压，排除电路问题。
2.万用表量下VREF引脚的电压，判断下基准电压有没有问题

梁***

电子DI*** 发表于 2024-5-9 14:24
1.先用万用表测量下adc引脚的电压，排除电路问题。
2.万用表量下VREF引脚的电压，判断下基准电压有没有问题 ...

1、用AVREF给NTC供电，AVREF取值2.5V~AVCC，纹波要小。
2、ADC输入口要设置为高阻。
NTC测温是比例测量，只要NTC没有损坏，一般0~50度的误差不超过1度。

Tui***

电子DI*** 发表于 2024-5-9 14:24
1.先用万用表测量下adc引脚的电压，排除电路问题。
2.万用表量下VREF引脚的电压，判断下基准电压有没有问题 ...

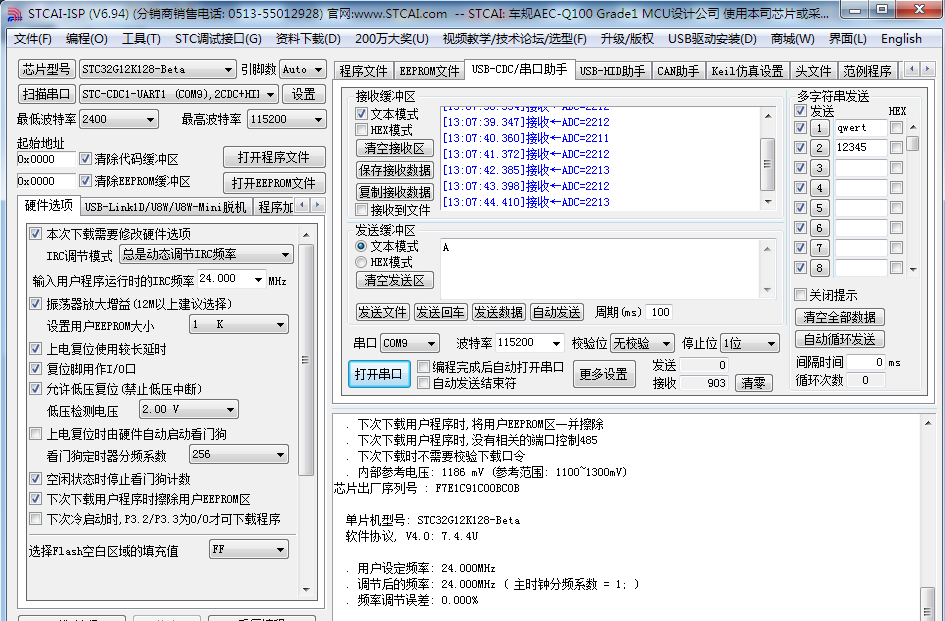

板子由笔记本电脑USB供电，实测电压5.09V。ADC0通道（P10，接上NTC）电压为2.77~2.78V，比较稳定，此时ADC值约为2235，通过换算：(2235/4096)*5.09=2.777V，符合实际值，说明电路没问题，ADC读取也没问题。但是NTC查表(官方教程范例程序《15.NTC温度采集》里的换算表)对应的温度不对。当ADC值=2235对应的温度在20~21℃之间，实际室内温度为28~29℃，相差太大。NTC为10k@3950，望技术大佬帮忙分析问题所在。

Tui***

梁*** 发表于 2024-5-9 14:34
1、用AVREF给NTC供电，AVREF取值2.5V~AVCC，纹波要小。
2、ADC输入口要设置为高阻。
NTC测温是比例测量， ...

没有专门的AVREF，接VCC的。P10已设为高阻状态：P1M0=0X00,P1M1=0X01

梁***

Tui*** 发表于 2024-5-9 21:41
没有专门的AVREF，接VCC的。P10已设为高阻状态：P1M0=0X00,P1M1=0X01

那将NTC拆下，放置半小时后跟室温一致，数字万用表测量电阻，并测量室温，查表核对此温度对应的NTC电阻，看看其误差。12位的ADC在室温能测量0.1度的分辨率，准确度就跟NTC的温度-电阻准确度有关。

Tui***

梁*** 发表于 2024-5-9 22:44
那将NTC拆下，放置半小时后跟室温一致，数字万用表测量电阻，并测量室温，查表核对此温度对应的NTC电阻， ...

单独测NTC：室温28.6℃，阻值为8.55KΩ，对照表对应温度为28~29℃之间，符合温阻特性，证明NTC正常。程序是官方视频里的，分压电阻R1也是比较稳定的10.04kΩ。有点晕了，一时不知查找问题的方向了。

梁***

Tui*** 发表于 2024-5-10 12:55
单独测NTC：室温28.6℃，阻值为8.55KΩ，对照表对应温度为28~29℃之间，符合温阻特性，证明NTC正常。程序 ...

NTC是好的，再将NTC接在电路中，数字万用表测量NTC电压，NTC电压理论值=RT*VCC/(RT+10K)，看看差别大不大。NTC测温很简单，从没遇到过问题。

Tui***

问题基本解决，原因基本找到，将另外开贴详述过程，给广大爱好者以提示，避免走弯路！

zha***

刚学到adc   我的也是降龙棍  去试试
