STC32G ADC采集数据不正常

独风***

单片机型号，STC32G8K64,用的是3.3V供电，内部晶振选24MHz，尝试了官网例程DMA方式，ADC中断方式，ADC查询方式，均不成功。
以下代码是比较接近的，但是也有问题。
现象1：采用通道2的值会受通道3影响，P1.2脚接入3.3V，采集不到ADC值，通道2和通道3都没有变化。
现象2：P1.3脚接入3.3V，通道3ADC能捕捉到3.3V，但是通道2的值也会跟着变化，电压值有1.8V。
尝试，1秒采集轮巡两个通道各采集一次，均无法成功。
尝试，单独采集通道2，通道2的值无法采集，烦请技术支持下。

IO配置：
P1_MODE_IN_HIZ(GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_6|GPIO_Pin_7);


//ADC 配置
void        ADC_config(void)
{
        ADC_InitTypeDef                ADC_InitStructure;                //结构定义

        ADC_InitStructure.ADC_SMPduty   = 31;                //ADC 模拟信号采样时间控制, 0~31（注意： SMPDUTY 一定不能设置小于 10）
        ADC_InitStructure.ADC_CsSetup   = 0;                //ADC 通道选择时间控制 0(默认),1
        ADC_InitStructure.ADC_CsHold    = 1;                //ADC 通道选择保持时间控制 0,1(默认),2,3
        ADC_InitStructure.ADC_Speed     = ADC_SPEED_2X1T;                //设置 ADC 工作时钟频率        ADC_SPEED_2X1T~ADC_SPEED_2X16T
        ADC_InitStructure.ADC_AdjResult = ADC_RIGHT_JUSTIFIED;        //ADC结果调整,        ADC_LEFT_JUSTIFIED,ADC_RIGHT_JUSTIFIED
        ADC_Inilize(&ADC_InitStructure);                //初始化

        ADC_PowerControl(ENABLE);                                                        //ADC电源开关, ENABLE或DISABLE
        NVIC_ADC_Init(DISABLE,Priority_3);                //中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
}

u16        Get_ADCResult(u8 channel)        //channel = 0~15
{
        if(channel > ADC_CH15)        return        4096;        //错误,返回4096,调用的程序判断
        ADC_RES = 0;
        ADC_RESL = 0;

        ADC_CONTR = (ADC_CONTR & 0xf0) | channel; //设置ADC转换通道
        ADC_START = 1;//启动ADC转换
        NOP(4);                        //对ADC_CONTR操作后要4T之后才能访问

        while(ADC_FLAG == 0);
        ADC_FLAG = 0;//清除ADC结束标志
  return (((u16)ADC_RES << 8) | ADC_RESL);
}
//采集ADC部分
ADC_VAL = Get_ADCResult(2);
ADCSUM1 += Get_ADCResult(2);
ADC_VAL = Get_ADCResult(3);
ADCSUM2 += Get_ADCResult(3);
if(++SumCount>=10)
{
  SumCount=0;
  //求平均值
  INVALUE1=ADCSUM1/10;
  INVALUE2=ADCSUM2/10;
  //把累加值清零
  ADCSUM1=0;
  ADCSUM2=0;
  //计算电压，这里*33而不是乘以3.3,相当于把电压值乘以10倍。
  BatV1=((INVALUE1*33)/4096);
  BatV2=((INVALUE2*33)/4096);
}

国学***

有没有在线仿真看看呢

独风***

国学*** 发表于 2024-5-8 16:43
有没有在线仿真看看呢

从业十几年，51单片机我还没有用过仿真器，一直没有买那个仿真工具

32G12***

不需要买，可以免费包邮送您LINK1D一套，可以下载仿真。

独风***

主要是看看怎么解决问题，看看有没有技术，支持把这代码改改什么的，，仿真器用不用，倒无所谓。

梁***

专门写个测试程序给你，我测试没有任何问题。ADC0~ADC7输入的是参考电压的 1/16~8/16，由于分压电阻有误差（使用误差1%的电阻），所以跟理论值有几个字误差是正常的。
理论读数： 256、512、768、1024、1280、1536、1792、2048。
测试结果截图：


02-8路12位ADC0~7转换-串口1(P3.1)返回结果.rar (89.02 KB, 下载次数: 114)

2024-5-9 10:46 上传

点击文件名下载附件

独风***

好的，谢谢，我晚点测试一下看看，再来回复测试结果

独风***

测试后，ADC3正常，可以采集到4095，ADC2接VDD，没有值，规格书，STC32G8K64的这个引脚图是不是不对？

独风***

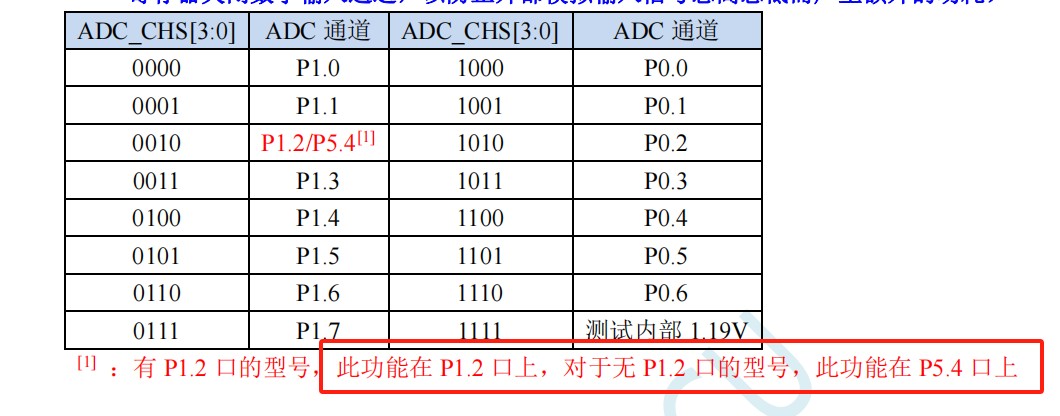

用例程，刚刚再测试了下，我把VDD脚搭在P5.4脚，ADC2的值能跑到4095，但是ADC3的值从500左右变成1000左右。两个通道值会相关这先不讲，起码现在能怀疑的一点，规格书里面这个描述可能是不对的：

独风***

应该可以复现的，烦请用STC32G8K64 LQFP32封装的单片机验证一下。
