STC8H1K08负脉冲下探幅度不够

hjk*** · 发表于 2024-5-6 15:28:20

最近写个个程序，发现STC8H1K08负脉冲下探幅度不够。但是，同样的程序在STC8H4K64TL芯片上确正常。有那位遇到过这个问题的？

小*** · 发表于 2024-5-7 07:41:04

IO口设置为推挽模式，上拉电阻变大一点

xuze*** · 发表于 2024-5-7 08:49:52

写485通讯的时候遇到过类似的问题，IO设置成推挽，发现低脉冲幅度不够，是总线上的电流超过了单片机的IO口所能承受电流。

hjk*** · 发表于 2024-5-7 10:43:27

xuze*** 发表于 2024-5-7 08:49
写485通讯的时候遇到过类似的问题，IO设置成推挽，发现低脉冲幅度不够，是总线上的电流超过了单片机的IO口 ...

IO是设置为推挽模式的。我说的负脉冲是输出端5V供电的情况下，大概深度是有4.5V的样子，也就是说低电平为0.5v。应该与输入没有关系的。但是，程序没有改动，在STC8H4K64上是可以达到5V的深度v的。也就是说低电平为0；

hjk*** · 发表于 2024-5-7 10:50:43

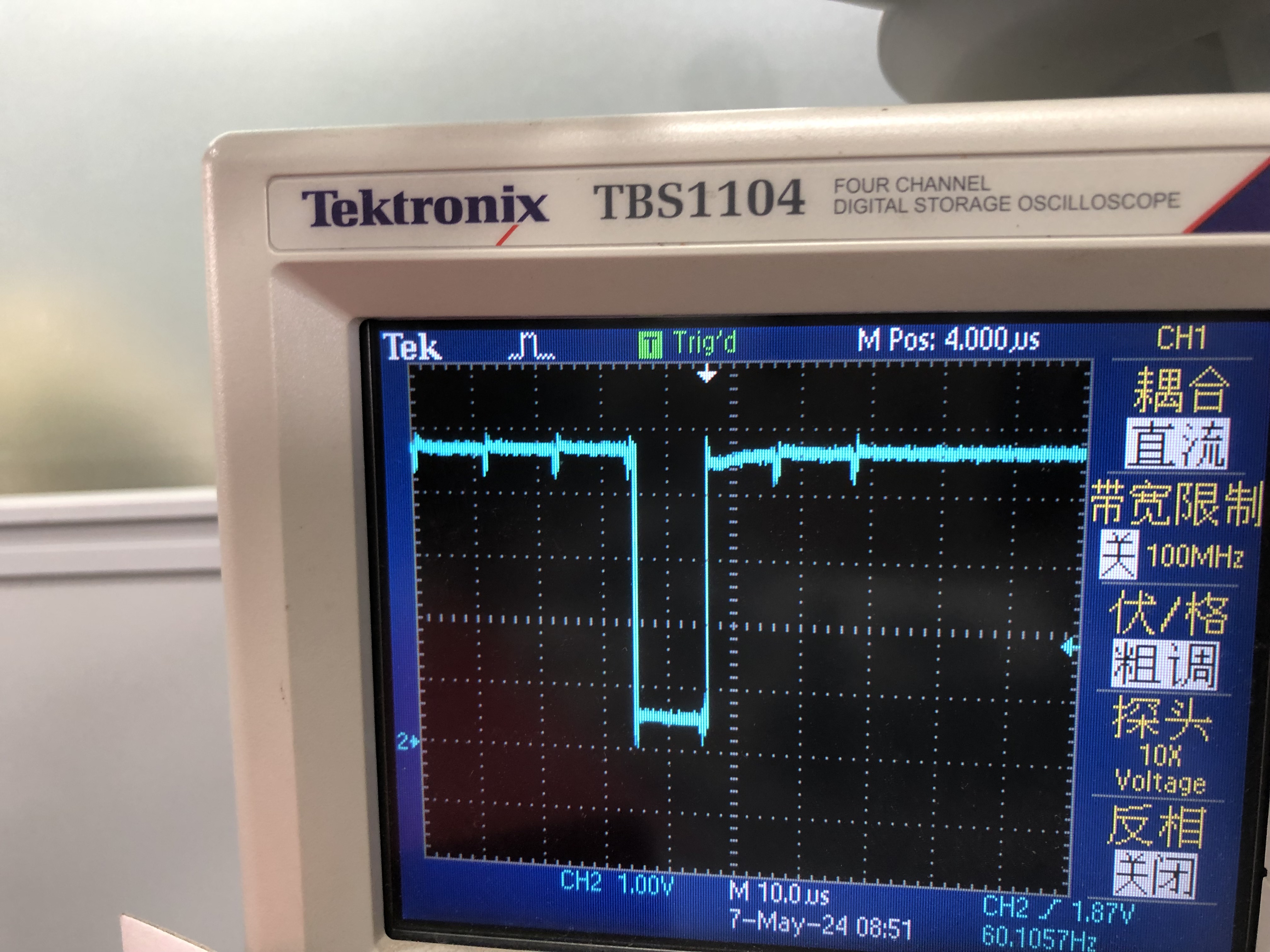

输出波形

hjk*** · 发表于 2024-5-7 11:02:32

STC8H1K08工作频率33.1776MHZ;STC8H4K64工作在44.1776MHZ(我还发现了工作在48MHZ的时候定时器有时候没有作用)

xuze*** · 发表于 2024-5-7 11:07:21

hjk*** 发表于 2024-5-7 10:43
IO是设置为推挽模式的。我说的负脉冲是输出端5V供电的情况下，大概深度是有4.5V的样子，也就是说低电平为 ...

从图上看，这个问题和我遇到的是一样的。图所示，你的示波器表笔，是直接接在单片机的负极和IO的输出端吗？感觉波形上有些信息

网*** · 发表于 2024-5-7 11:28:20

评估低电平饱和电压大小,要看负载电流和IO口驱动能力,

hjk*** · 发表于 2024-5-7 15:04:11

xuze*** 发表于 2024-5-7 11:07
从图上看，这个问题和我遇到的是一样的。图所示，你的示波器表笔，是直接接在单片机的负极和IO的输出端吗 ...

是直接接在IO输出。但是，STC8H4K64TL没有这个问题，

hjk*** · 发表于 2024-5-8 09:25:51

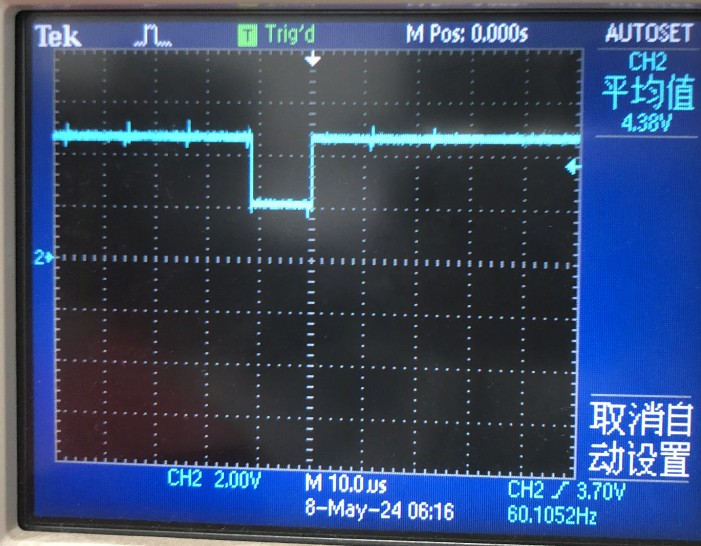

今天发现STC8H4K64TL也会有这个问题。发现之前的波形下探4.5V还算正常的波形（功能正常）。如下的波形才是严重的。
