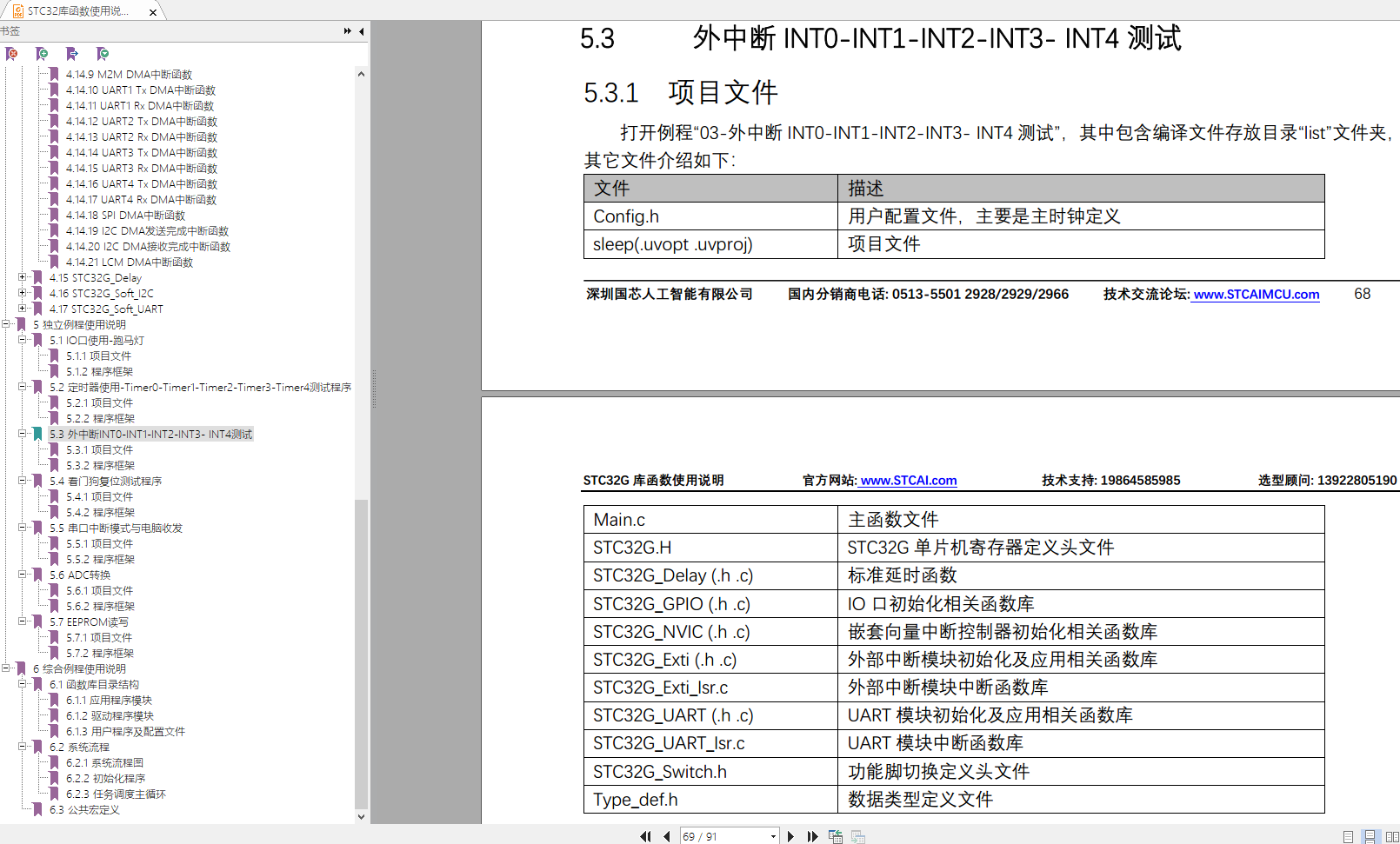

===========编 程 实 例===========
------Cortex-M051风格1------
1.void GPIO_SET_MODE(Pn, b7,b6,b5,b4,b3,b2,b1,b0); // 设置IO口输入输出模式(n=0-4)
使用方式:
GPIO_SET_MODE(P3, PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD);
// 设置P3口的bit.7-bit.0位,依次为PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD模式
2.void GPIO_SET_PIN_MODE(Port, PinN, PINmode); // 设置IO口其中1位或数位输入输出模式(N=0-4,i=0-7)

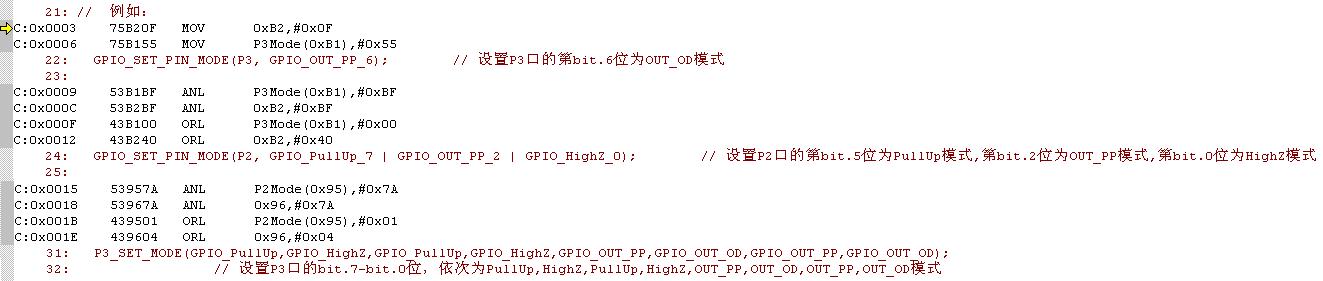

例如:
GPIO_SET_PIN_MODE(P3, OUT_OD_Pin6); // 设置P3口的第bit.6位为OUT_OD模式
GPIO_SET_PIN_MODE(P2, PullUp_Pin5 | OUT_PP_Pin2 | HighZ_Pin0); // 设置P2口的第bit.5位为PullUp模式,第bit.2位为OUT_PP模式,第bit.0位为HighZ模式
------Cortex-M051风格2------
3.void Pn_SET_MODE(b7,b6,b5,b4,b3,b2,b1,b0); // 设置Pn IO口输入输出模式(n=0-4)
使用方式:
P3_SET_MODE(PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD);
// 设置P3口的bit.7-bit.0位,依次为PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD模式
4.void Pn_SET_PIN_MODE(Port, PinN, PINmode); // 设置Pn IO口其中1位或数位输入输出模式(N=0-4,i=0-7)
例如:
P3_SET_PIN_MODE(OUT_OD_Pin6); // 设置P3口的第bit.6位为OUT_OD模式
P2_SET_PIN_MODE(PullUp_Pin5 | OUT_PP_Pin2 | HighZ_Pin0); // 设置P2口的第bit.5位为PullUp模式,第bit.2位为OUT_PP模式,第bit.0位为HighZ模式
-------51系列风格-------
5.u8 GPIO_Mode(b7,b6,b5,b4,b3,b2,b1,b0); 设置IO口输入输出模式
使用方式:
PnMode = GPIO_Mode(b7,b6,b5,b4,b3,b2,b1,b0); 设置IO口输入输出模式
P3Mode = GPIO_Mode(PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD);
// 设置P3口的bit.7-bit.0位,依次为PullUp,HighZ,PullUp,HighZ,OUT_PP,OUT_OD,OUT_PP,OUT_OD模式
|
|
