STC8H定时器2怎么配置也不会启动

神***

QQ6243*** 发表于 2023-1-24 19:17
你自己试下，我都怀疑单片机里面有没有定时器2？单片机是stc8h8k64u的20pin的
...

你T2 都单独测试正常了，又何来怀疑没有T2

神***

你将T2的中断优先级放到最高, 用仿真功能仿，这样十分钟搞定这事

神***

这开天斧-STC8H8K64U的测试程序，第2个， T0/T1/T2/T3/T4全开了，您测试下


深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)
程序在此下载
或如下下载

神***

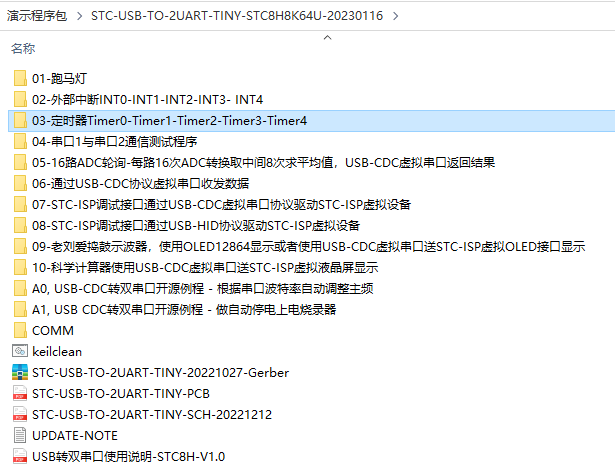

一箭双雕之USB转双串口，STC8H8K64U-45I-TSSOP20 的演示程序，

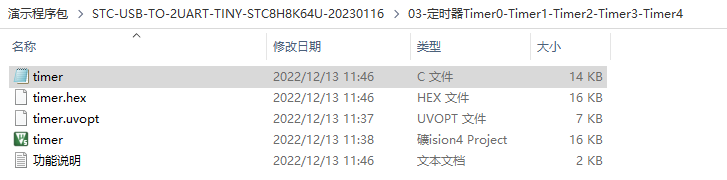

测试程序3： T0/T1/T2/T3/T4全开

神***

/*************  功能说明    **************

本例程基于STC USB转双串口核心功能实验板进行编写测试。

本程序演示5个定时器的使用, 本例程均使用16位自动重装.

定时器0做16位自动重装, 中断频率为1000HZ，中断函数从P1.1取反输出500HZ方波信号.

定时器1做16位自动重装, 中断频率为2000HZ，中断函数从P1.0取反输出1000HZ方波信号.

定时器2做16位自动重装, 中断频率为3000HZ，中断函数从P3.7取反输出1500HZ方波信号.

定时器3做16位自动重装, 中断频率为4000HZ，中断函数从P3.6取反输出2000HZ方波信号.

定时器4做16位自动重装, 中断频率为5000HZ，中断函数从P5.4取反输出2500HZ方波信号.

此外程序演示两种复位进入USB下载模式的方法：
1. 通过每1毫秒执行一次“KeyResetScan”函数，实现长按P3.2口按键触发MCU复位，进入USB下载模式。
   (如果不希望复位进入USB下载模式的话，可在复位代码里将 IAP_CONTR 的bit6清0，选择复位进用户程序区)
2. 通过加载“stc_usb_hid_8h.lib”库函数，实现使用STC-ISP软件发送指令触发MCU复位，进入USB下载模式并自动下载。
3. 如果data空间不够，可将Memory Model设为Large模式，然后使用“stc_usb_hid_8h_xdata.lib”库函数。

下载时, 选择时钟 24MHZ (用户可自行修改频率).

******************************************/

#include "../comm/stc8h.h"   //包含此头文件后，不需要再包含"reg51.h"头文件
#include "../comm/usb.h"     //USB调试及复位所需头文件

#define     MAIN_Fosc       24000000UL  //定义主时钟

#define ET2 0x04
#define ET3 0x20
#define ET4 0x40

#define Timer0_Reload   (MAIN_Fosc / 1000)      //Timer 0 中断频率, 1000次/秒
#define Timer1_Reload   (MAIN_Fosc / 2000)      //Timer 1 中断频率, 2000次/秒
#define Timer2_Reload   (MAIN_Fosc / 3000)      //Timer 2 中断频率, 3000次/秒
#define Timer3_Reload   (MAIN_Fosc / 4000)      //Timer 3 中断频率, 4000次/秒
#define Timer4_Reload   (MAIN_Fosc / 5000)      //Timer 4 中断频率, 5000次/秒

//USB调试及复位所需定义
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";                      //设置自动复位到ISP区的用户接口命令

bit B_1ms;          //1ms标志
//P3.2口按键复位所需变量
bit Key_Flag;
u16 Key_cnt;

void Timer0_init(void);
void Timer1_init(void);
void Timer2_init(void);
void Timer3_init(void);
void Timer4_init(void);

void KeyResetScan(void);

//========================================================================
// 函数: void main(void)
// 描述: 主函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void main(void)
{
    P_SW2 |= 0x80;     //扩展寄存器(XFR)访问使能

    RSTFLAG |= 0x04;   //设置硬件复位后需要检测P3.2的状态选择运行区域，否则硬件复位后进入USB下载模式

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x08;   //设置为准双向口, P3.3推挽输出
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    //USB调试及复位所需代码-----
    P3M0 &= ~0x03;
    P3M1 |= 0x03;
    IRC48MCR = 0x80;
    while (!(IRC48MCR & 0x01));
    usb_init();
    //-------------------------

    Timer0_init();
    Timer1_init();
    Timer2_init();
    Timer3_init();
    Timer4_init();

    IE2 |= 0x80;   //IE2相关的中断位操作使能后，需要重新设置EUSB
    EA = 1;     //打开总中断
    P33 = 1;    //打开LED电源

    while (1)
    {
        if (bUsbOutReady) //USB调试及复位所需代码
        {
            //USB_SendData(UsbOutBuffer,64);  //发送数据缓冲区，长度（接收数据原样返回, 用于测试HID）

            usb_OUT_done();
        }

        if(B_1ms)
        {
            B_1ms = 0;
            KeyResetScan();   //P3.2口按键触发软件复位，进入USB下载模式，不需要此功能可删除本行代码
        }
    }
}

//========================================================================
// 函数: void Timer0_init(void)
// 描述: timer0初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void Timer0_init(void)
{
        TR0 = 0;    //停止计数

    #if (Timer0_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer0设置的中断过快!"

    #elif ((Timer0_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
        ET0 = 1;    //允许中断
    //  PT0 = 1;    //高优先级中断
        TMOD &= ~0x03;
        TMOD |= 0;  //工作模式, 0: 16位自动重装, 1: 16位定时/计数, 2: 8位自动重装, 3: 16位自动重装, 不可屏蔽中断
    //  TMOD |=  0x04;  //对外计数或分频
        TMOD &= ~0x04;  //定时
    //  INTCLKO |=  0x01;  //输出时钟
        INTCLKO &= ~0x01;  //不输出时钟

        #if (Timer0_Reload < 65536UL)
            AUXR |=  0x80;  //1T mode
            TH0 = (u8)((65536UL - Timer0_Reload) / 256);
            TL0 = (u8)((65536UL - Timer0_Reload) % 256);
        #else
            AUXR &= ~0x80;  //12T mode
            TH0 = (u8)((65536UL - Timer0_Reload/12) / 256);
            TL0 = (u8)((65536UL - Timer0_Reload/12) % 256);
        #endif

        TR0 = 1;    //开始运行

    #else
        #error "Timer0设置的中断过慢!"
    #endif
}

//========================================================================
// 函数: void Timer1_init(void)
// 描述: timer1初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void Timer1_init(void)
{
        TR1 = 0;    //停止计数

    #if (Timer1_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer1设置的中断过快!"

    #elif ((Timer1_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
        ET1 = 1;    //允许中断
    //  PT1 = 1;    //高优先级中断
        TMOD &= ~0x30;
        TMOD |= (0 << 4);   //工作模式, 0: 16位自动重装, 1: 16位定时/计数, 2: 8位自动重装
    //  TMOD |=  0x40;  //对外计数或分频
        TMOD &= ~0x40;  //定时
    //  INTCLKO |=  0x02;  //输出时钟
        INTCLKO &= ~0x02;  //不输出时钟

        #if (Timer1_Reload < 65536UL)
            AUXR |=  0x40;  //1T mode
            TH1 = (u8)((65536UL - Timer1_Reload) / 256);
            TL1 = (u8)((65536UL - Timer1_Reload) % 256);
        #else
            AUXR &= ~0x40;  //12T mode
            TH1 = (u8)((65536UL - Timer1_Reload/12) / 256);
            TL1 = (u8)((65536UL - Timer1_Reload/12) % 256);
        #endif

        TR1 = 1;    //开始运行

    #else
        #error "Timer1设置的中断过慢!"
    #endif
}

//========================================================================
// 函数: void Timer2_init(void)
// 描述: timer2初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void Timer2_init(void)
{
        AUXR &= ~0x1c;      //停止计数, 定时模式, 12T模式

    #if (Timer2_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer2设置的中断过快!"

    #elif ((Timer2_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
    //  IE2  &= ~ET2;       //禁止中断
        IE2  |=  ET2;       //允许中断
    //  INTCLKO |=  0x04;  //输出时钟
        INTCLKO &= ~0x04;  //不输出时钟

        #if (Timer2_Reload < 65536UL)
            AUXR |=  (1<<2);    //1T mode
            T2H = (u8)((65536UL - Timer2_Reload) / 256);
            T2L = (u8)((65536UL - Timer2_Reload) % 256);
        #else
            T2H = (u8)((65536UL - Timer2_Reload/12) / 256);
            T2L = (u8)((65536UL - Timer2_Reload/12) % 256);
        #endif

            AUXR |=  (1<<4);    //开始运行

    #else
        #error "Timer2设置的中断过慢!"
    #endif
}

//========================================================================
// 函数: void Timer3_init(void)
// 描述: timer3初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void Timer3_init(void)
{
        T4T3M &= ~0x0f;     //停止计数, 定时模式, 12T模式, 不输出时钟

    #if (Timer3_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer3设置的中断过快!"

    #elif ((Timer3_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
    //  IE2  &= ~ET3;       //禁止中断
        IE2  |=  ET3;       //允许中断
    //  T4T3M |=  0x01;     //输出时钟
    //  T4T3M &= ~0x01;     //不输出时钟

        #if (Timer3_Reload < 65536UL)
            T4T3M |=  (1<<1);    //1T mode
            T3H = (u8)((65536UL - Timer3_Reload) / 256);
            T3L = (u8)((65536UL - Timer3_Reload) % 256);
        #else
            T3H = (u8)((65536UL - Timer3_Reload/12) / 256);
            T3L = (u8)((65536UL - Timer3_Reload/12) % 256);
        #endif

            T4T3M |=  (1<<3);    //开始运行

    #else
        #error "Timer3设置的中断过慢!"
    #endif
}

//========================================================================
// 函数: void Timer4_init(void)
// 描述: timer4初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void Timer4_init(void)
{
        T4T3M &= ~0xf0;     //停止计数, 定时模式, 12T模式, 不输出时钟

    #if (Timer4_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer4设置的中断过快!"

    #elif ((Timer4_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
    //  IE2  &= ~ET4;       //禁止中断
        IE2  |=  ET4;       //允许中断
    //  T4T3M |=  0x10;     //输出时钟
    //  T4T3M &= ~0x10;     //不输出时钟

        #if (Timer4_Reload < 65536UL)
            T4T3M |=  (1<<5);    //1T mode
            T4H = (u8)((65536UL - Timer4_Reload) / 256);
            T4L = (u8)((65536UL - Timer4_Reload) % 256);
        #else
            T4H = (u8)((65536UL - Timer4_Reload/12) / 256);
            T4L = (u8)((65536UL - Timer4_Reload/12) % 256);
        #endif

            T4T3M |=  (1<<7);    //开始运行

    #else
        #error "Timer4设置的中断过慢!"
    #endif
}

//========================================================================
// 函数: void timer0_int (void) interrupt TIMER0_VECTOR
// 描述:  timer0中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void timer0_int (void) interrupt 1
{
    P11 = ~P11;
    B_1ms = 1;
}

//========================================================================
// 函数: void timer1_int (void) interrupt TIMER1_VECTOR
// 描述:  timer1中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void timer1_int (void) interrupt 3
{
    P10 = ~P10;
}

//========================================================================
// 函数: void timer2_int (void) interrupt TIMER2_VECTOR
// 描述:  timer2中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void timer2_int (void) interrupt 12
{
    P37 = ~P37;
}

//========================================================================
// 函数: void timer3_int (void) interrupt TIMER3_VECTOR
// 描述:  timer3中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void timer3_int(void) interrupt 19
{
    P36 = ~P36;
}

//========================================================================
// 函数: void timer4_int (void) interrupt TIMER4_VECTOR
// 描述:  timer4中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2015-1-12
//========================================================================
void timer4_int(void) interrupt 20
{
    P54 = ~P54;
}

//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2022-6-3
// 备注:
//========================================================================
void delay_ms(u8 ms)
{
    u16 i;
    do{
        i = MAIN_Fosc / 10000;
        while(--i);   //10T per loop
    }while(--ms);
}

//========================================================================
// 函数: void KeyResetScan(void)
// 描述: P3.2口按键长按1秒触发软件复位，进入USB下载模式。
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2022-6-11
// 备注:
//========================================================================
void KeyResetScan(void)
{
    if(!P32)
    {
        if(!Key_Flag)
        {
            Key_cnt++;
            if(Key_cnt >= 1000)                //连续1000ms有效按键检测
            {
                Key_Flag = 1;                //设置按键状态，防止重复触发

                USBCON = 0x00;      //清除USB设置
                USBCLK = 0x00;
                IRC48MCR = 0x00;

                delay_ms(10);
                IAP_CONTR = 0x60;   //触发软件复位，从ISP开始执行
                while (1);
            }
        }
    }
    else
    {
        Key_cnt = 0;
        Key_Flag = 0;
    }
}

神***

zh***

QQ6243*** 发表于 2023-1-24 19:17
你自己试下，我都怀疑单片机里面有没有定时器2？单片机是stc8h8k64u的20pin的
...

你的程序我跑过了

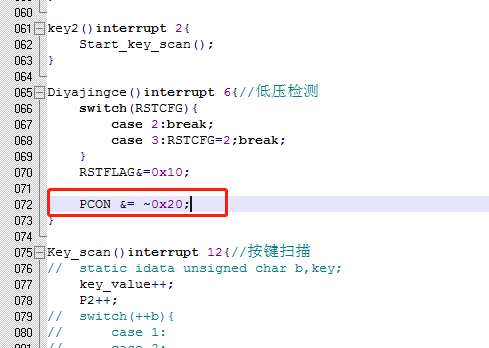

LVD中断服务程序中加上这句，T2中断就正常了，否则会一直进LVD中断


LVD中断标志需要软件清零


另外，还需要注意LVDF的上电初始值

QQ6243***

zh*** 发表于 2023-1-25 10:17
你的程序我跑过了
LVD中断服务程序中加上这句，T2中断就正常了，否则会一直进LVD中断

:D多谢

神***

问题藏得很深啊，T2 的假现象，实际是 LVD 启动了中断，LVDF要软件清零，否则反复进中断
我一般建议 LVD 烧录时设置成低压复位，要检测外部电压，用 比较器检测

神***

LVD 也有例程
